الحل الحراري لمشروع التبريد بالليزر 800 وات

بالوعة الحرارة أنبوب الحرارة، الحل الحراري لمشروع التبريد بالليزر 800W.

متطلبات التصميم:

طاقة LD1: 6 * 70W = 420W ؛

طاقة LD2: 1 * 35W = 35W ؛

طاقة LD3: 1 * 13W = 13W ؛

شرائح MOS: 8 مجموعات * 30 = 240 واط ؛

المراوح: PF92252V1-1000C-A99 X3pcs

تقليل الحرارة: عملية البثق

يجب ألا تتجاوز درجة حرارة LD لمصدر المضخة 55 درجة (فرق درجة الحرارة أقل من

15 درجة) عند الاختبار في بيئة 40 درجة.

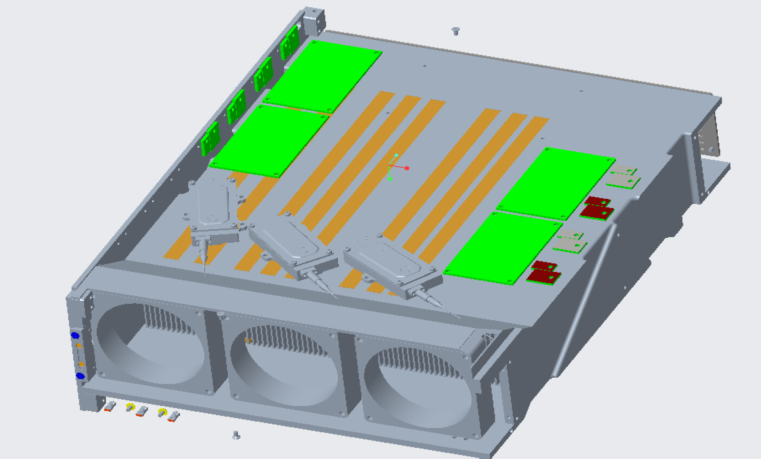

نموذج تصميم ثلاثي الأبعاد بلغة Creo

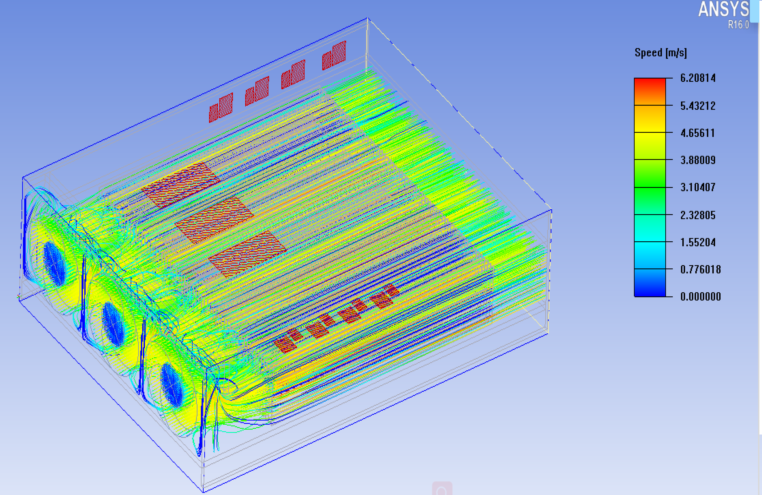

المشرق موجب X ، Y ، Z

المشرق موجب X ، Y ، Z

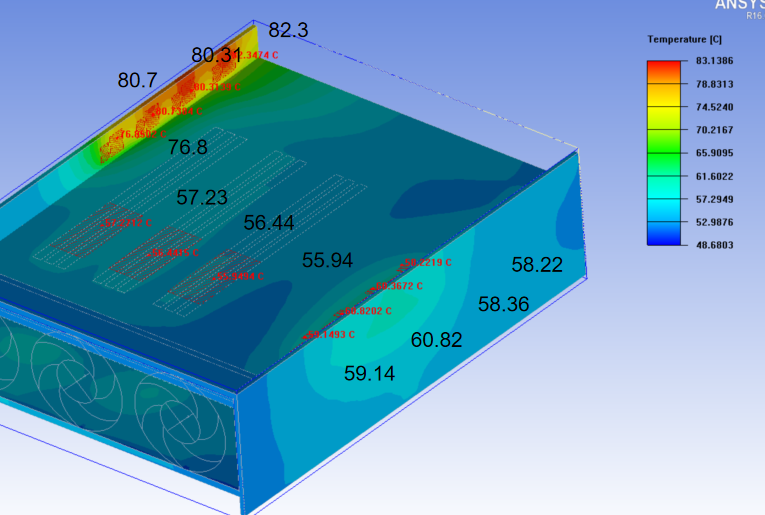

توزيع شرائح LD4 و LD5 و LD6 Temperature و MOS

النتائج:

تعتمد الوحدة طريقة النموذج البسيط ، وستكون النتيجة الفعلية مختلفة.

تبلغ قوة LD هذه حوالي 55-57 درجة.

MOS Chepsits: 59-83 درجة.
