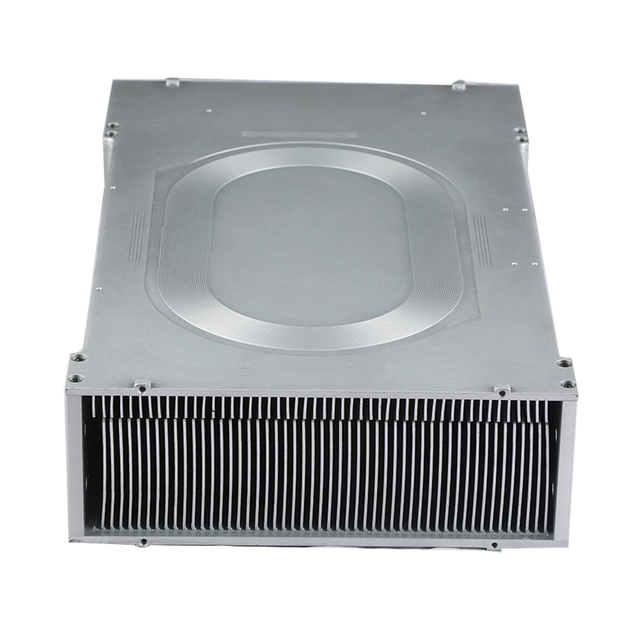

Inverter Heat Sink Manufacturer
حل التبريد العاكس
تستخدم محركات الأقراص المتغيرة التردد (VFD) تقنيات التردد المتغيرات والتكنولوجيا الإلكترونية الدقيقة للتحكم في معدات التحكم في الطاقة الكهربائية لمحركات AC بأي طريقة لتغيير جهد العمل وتكرار المحرك. يتكون VFD من مقوم (AC To DC)،

حلول التبريد لمحركات التردد المتغير (VFD)

تستخدم محركات الأقراص المتغيرة التردد (VFD) تقنيات التردد المتغيرات والتكنولوجيا الإلكترونية الدقيقة للتحكم في معدات التحكم في الطاقة الكهربائية لمحركات AC بأي طريقة لتغيير جهد العمل وتكرار المحرك. يتكون VFD من مقوم (AC To DC)، مرشح، العاكس (DC To AC)، وحدة التنشيط، وحدة القيادة، وحدة المباحث، وحدة المعالجة الصغيرة. يتم استخدام ON / OFF من IGBT داخل VFD لضبط الجهد وتكرار الطاقة الإخراج. يمكن ضبط الجهد الكهربائي المطلوب وفقا لمتطلبات المحرك الفعلية لتحقيق الغرض من توفير الطاقة وضبط السرعة.
تبريد VFD أمر بالغ الأهمية لأداء وعمر خدمة VFD. ليس من الشك أن التبريد الجيد ل VFD أمر ضروري، خاصة ضمن شرط المسابقات الشرسة لأن التبريد الجيد يمكن أن يعزز جودة VFD وتعزيز قدرتها التنافسية. لسنوات عديدة، تقدم WinShare Thermal العديد من الشركات المصنعة VFD مع تقنيات وخدمات التبريد المتقدمة. نحن نقدم حلول تبريد مصممة خصيصا لعملائنا VFDs جنبا إلى جنب مع الدعم الفني الفعال على المحاكاة الحرارية، والاختبار الحراري، إلخ. نحن نحمي استقرار الأداء من منتجات VFD الخاصة بنا.

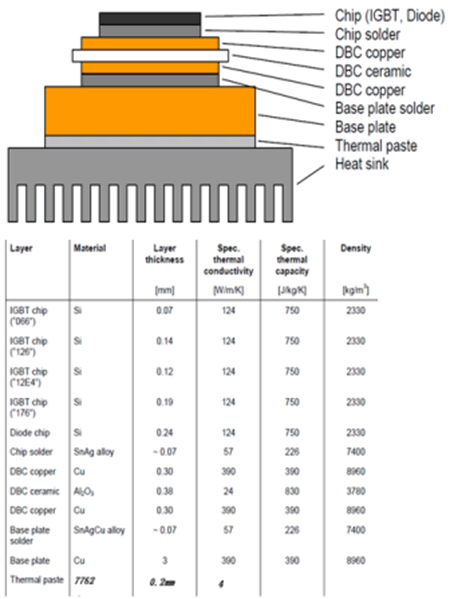

أدناه الشكل على اليسار هو رقم الهيكل الداخلي InfineonFF600R17 وتخطيطي عناصر تبديد الحرارة. الطاقة الكلية هي 660W. نحن نفترض مواد الواجهة الحرارية ك شحم حراري 7762 بسماكة 0.2 مم.



H.S.
ماكس temp.

H.S MAX DT.

حالة ديود temp.
(⁰c)

درجة حرارة العقدة القصوى
الجهاز الداخلي IGBT (⁰C)

ماكس مفرق Temp.

NTC Temp.
# 1.

NTC Temp.
# 2.

NTC DT.

# 1.

# 2.

H.S. مع H.P.

91.6

41.6

89
88.7
84.8

88.9

90.1

1.2

107.7

108.9

درجة الحرارة المحيطة: 50⁰C على افتراض الشحوم الحرارية 7762 بسماكة 0.2 مم.
