forced air cooling system
تبريد الهواء القسري
تبريد الهواء القسري هو تعزيز الحركة الجوية لتحقيق نهج التبريد المطلوب من مصادر الحرارة. هناك طريقتان لتحقيقه بسرعة أداء التبريد بشكل سريع، وتشمل هذه زيادة مساحة سطح التبريد بمصادر الحرارة وزيادة سرعة الهواء عندما يتدفق من خلال كائن.

تبريد الهواء القسري

تبريد الهواء القسري هو طريقة تبديد الحرارة تستخدم تدفق الهواء المتزايد كوسيلة لتحقيق تبريد أجزاء مصدر الحرارة. من خلال زيادة مساحة سطح تبديد الحرارة من مكون مصدر الحرارة وتسريع معدل تدفق الهواء من خلال الكائن لكل وحدة وقت، يمكن أن تحقق طريقتان بسرعة أداء تبديد الحرارة بسرعة. يمكن تحقيق زيادة منطقة تبديد الحرارة عن طريق تثبيت بالوعة الحرارة على سطح عنصر مصدر الحرارة. بشكل عام، يتم إصلاح بالوعة الحرارة بإحكام على عنصر مصدر الحرارة للحصول على كفاءة أعلى تبديد الحرارة. يمكن استخدام المشجعين (المشجعين) لزيادة تدفق الهواء لتعزيز التهوية وتعزيز تأثيرات التبريد. في معظم الحالات، يمكن للمروحة بالإضافة إلى بالوعة الحرارة تحسين كفاءة التبريد بشكل كبير.

غالبا ما يستخدم نظام تبريد الهواء القسري لتبريد ومحركات الاحتراق الداخلي. يمكننا أن نرى أن الخارج لمحركات الاحتراق الداخلي على السيارات أو الدراجات النارية ليس مصمما فحسب كصوص مسنن، ولكنه مجهز أيضا بدرع منفذ العادم المبرد بالهواء. ، تصميم الورقة المسننة هو زيادة منطقة تبديد الحرارة، ويستخدم المروحة في غطاء العادم لتعزيز تدفق الهواء على سطح محرك الاحتراق الداخلي، بحيث يمكن للمحرك أن يبرد بسرعة وضمان التشغيل العادي وبعد

عززت WinShare Thermal أبحاثها وتطويرها على تطبيق تبريد الهواء القسري في السنوات الأخيرة، وتحقق تبريد الهواء القسري لتبديد الحرارة للآلات عالية الطاقة مثل محولات الطاقة الرياح، والمعدات الضوئية، و SVG. يمكن استخدام المبرد من مجرفة الأسنان عالية الطاقة + مروحة أو مشعاع الأسنان مجرفة عالية الطاقة + أنابيب الحرارة تحسين كفاءة تبديد الحرارة بشكل كبير.

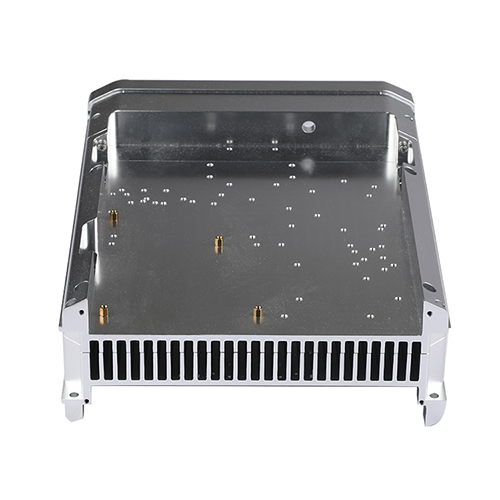

يوفر Winshare Thermal مجموعة متنوعة من أنواع هيكل تبديد الحرارة المبردة بالهواء للاختيار من بينها

تبريد الهواء + الرادياتير الشخصي
تبريد الهواء + الاحتكاك الرادياتير لحام
تبريد الهواء + إدراج المبرد
تبريد الهواء + مجرفة الرادياتير

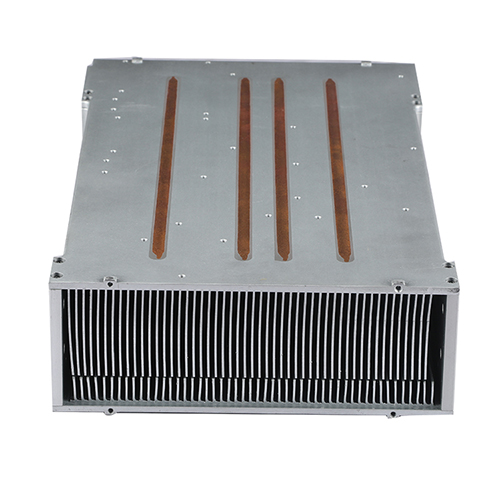

تبريد الهواء + أنابيب الحرارة المبرد

عاكس الضوئية حلا تبريد الهواء القسري

متطلبات الإدخال والمواصفات للتصميم:

مصطلح الخسارة خسارة واحدة (W) عدد الأجهزة الخسارة الكلية (W) نموذج درجة الحرارة المحيطة (℃) درجة حرارة تصميم تبديد الحرارة (℃)
وحدة IGBT. 426W. 1 426W. FS150R12KT3. 60 100
مجموع 426W.

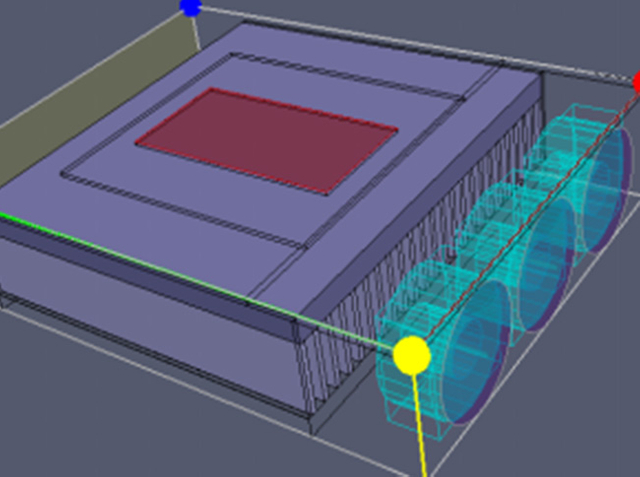

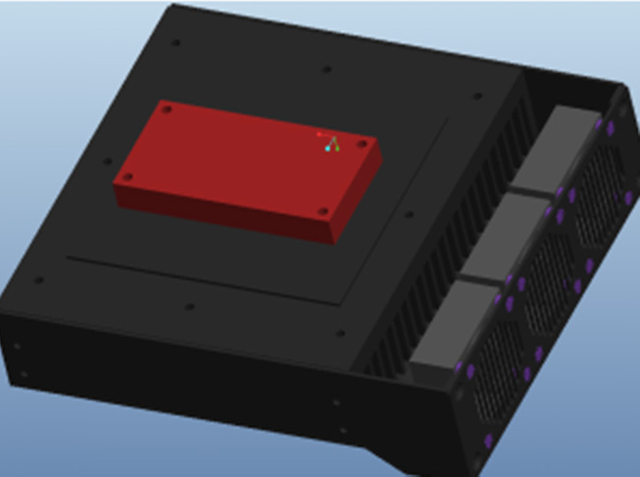

مخطط تخطيطي لطراز محاكاة العاكس الضوئية ومعايير تصميم تبديد الحرارة:

3PCS 6025 مروحة، المسافة من اللوحة الأمامية هي 5MM، سعر الفتح المقابلة للوحة هو 65٪، يتم اعتماد بالوعة الحرارة الألومنيوم، والتوصيل الحراري المتوسطة: 7762 الشحوم 0.1mm، K = 4W / m * k.

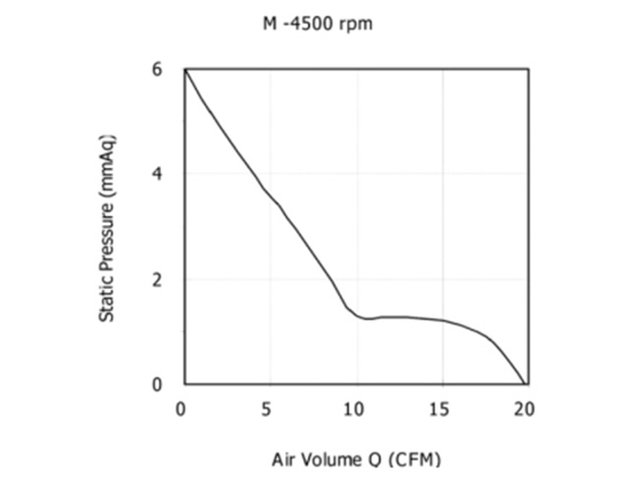

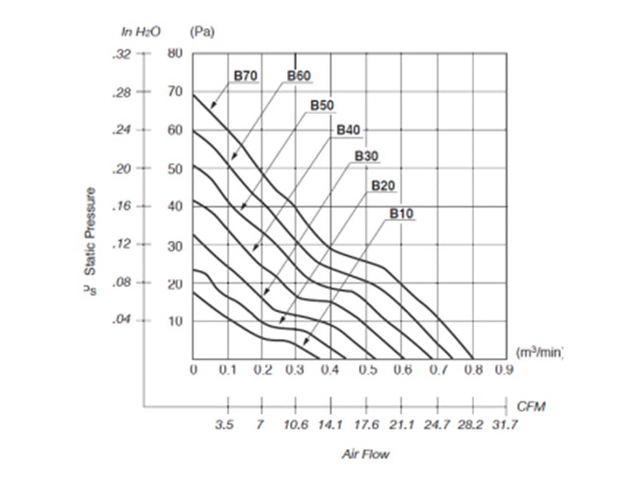

تعليمات المروحة ومعلمات:

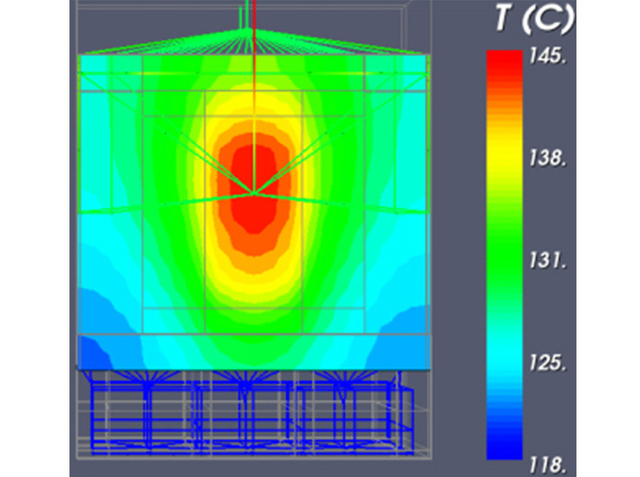

(تظهر نتائج المحاكاة أن المصارف التابعة للتصميم الأصلي + C6025 مروحة IGBT لديه درجة حرارة ضيف 151 درجة مئوية، والمحلول يطابق مروحة NMB6025، ودرجة حرارة ضيف IGBT هي 145 درجة مئوية. المرجعين لديهم نفس السرعة، الضوضاء ، الجهد، وعمر، لذلك مروحة NMB هي الخيار الأول.)

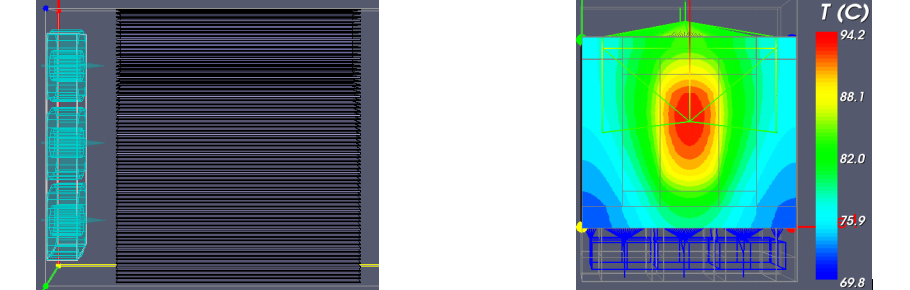

مخطط تخطيطي وملخص البيانات لنتائج محاكاة نظام تبديد الحرارة المبرد بالهواء العاكس الضوئي:

ملخص البيانات:
(1) تعتمد هذه الخطة مجرى الحرارة من الألومنيوم بالوعة الحرارة + NMB6025ML 7800RPM مروحة، فإن شكل بالوعة الحرارة لا يظل دون تغيير، وسمك اللوحة السفلية لم يتغير، وسمك الطوب هو 0.8 مم، ما مجموعه 73fins، التباعد: 2.3mm، بالوعة الحرارة الألومنيوم مجرفة.
(2) اهتمام خاص: لا توجد فجوة بين مروحة التعديل واللوحة الأمامية لمنع الهواء من العودة. (إذا كان هناك فجوة 5 مم وفقا للتصميم الأصلي، فإن الهواء سوف يتدفق وستزيد درجة الحرارة بنسبة 6 درجات مئوية.)
(3) نتيجة المحاكاة: درجة حرارة حالة IGBT 94.2 ℃، والتي تلبي متطلبات العميل 100 ℃.
