المشتت الحراري لبطارية الطاقة

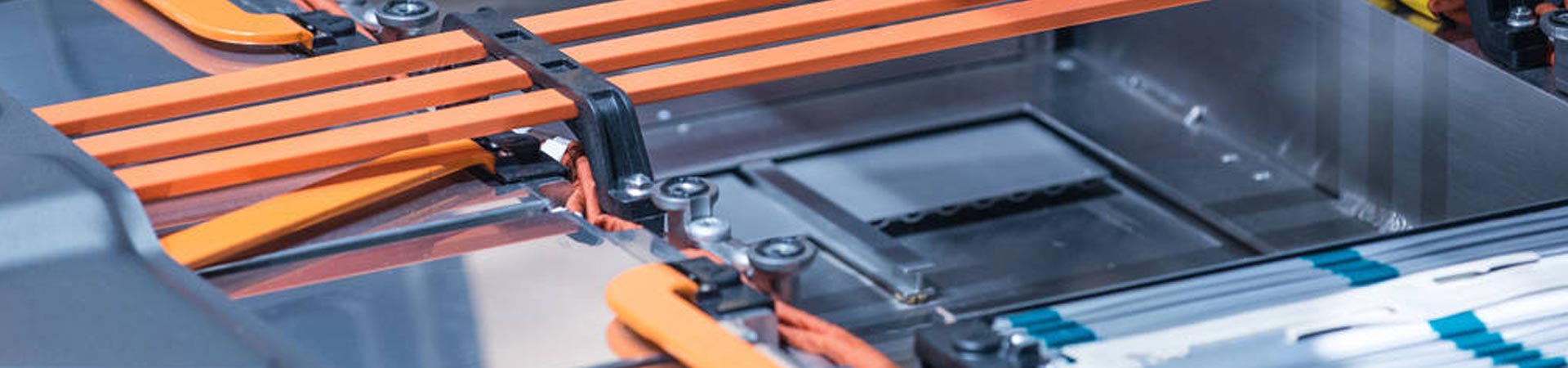

حزمة بطارية الطاقة

تعمل بطاريات الطاقة كمصدر للطاقة للآلات، وتعمل بشكل خاص كبطاريات تخزين

مركبات الطاقة الجديدة مثل السيارات الكهربائية والقطارات الكهربائية. سيارات الطاقة الجديدة تعني تلك التي تستخدم

وقود السيارات غير التقليدي والتقنيات المتقدمة التي تدمج التحكم في الطاقة

حلول التبريد لحزم بطاريات الطاقة

تعمل بطاريات الطاقة كمصدر للطاقة للآلات، وتعمل بشكل خاص كبطاريات تخزين لمركبات الطاقة الجديدة مثل السيارات الكهربائية والقطارات الكهربائية. سيارات الطاقة الجديدة تعني تلك التي تستخدم وقود السيارات غير التقليدي والتقنيات المتقدمة التي تدمج التحكم في الطاقة وجوانب القيادة للمركبات لتشكيل سيارة تتمتع بتكنولوجيا جديدة وهياكل جديدة تعتمد على نظرية تقنية متقدمة. يرى الناس آفاقًا مشرقة لسيارات الطاقة الجديدة نظرًا لخصائص كونها موفرة للطاقة وصديقة للبيئة، وهناك أيضًا دعم كبير من الحكومة للاستراتيجيات ذات الصلة. ومن أجل تنفيذ وتنفيذ نشر ومطالب مجلس الدولة بشأن تنمية الصناعات الاستراتيجية الناشئة وتعزيز مهام كفاءة استخدام الطاقة وخفض الكربون، وافقت الإدارة المالية للحكومة المركزية على صناديق خاصة لدعم وتطوير المناطق التجريبية للدعم للمواطنين لشراء سيارات الطاقة الجديدة.
تتكون سيارة الطاقة الجديدة من نظام قيادة البطارية ونظام المحرك الكهربائي ونظام التحكم الكهربائي والتجميع. ومن بين هذه الأجزاء، فإن المحرك الكهربائي والتحكم الكهربائي والتجميع هي في الأساس نفس تلك الموجودة في السيارة التقليدية. الفرق الرئيسي يكمن في مصدر الطاقة. تعد مجموعات بطاريات الطاقة مصدر الطاقة المهم لسيارة الطاقة الجديدة. تعمل مجموعة واسعة من الشركات المصنعة لسيارات الطاقة الجديدة على زيادة حجم تطورها في حزم بطاريات الطاقة في محاولة للتغلب على الاختناقات المتمثلة في ارتفاع التكلفة، وانخفاض عمر البطارية، وانخفاض سرعة شحن البطارية، وما إلى ذلك. علاوة على ذلك، فقد عملوا مع الشركات الحرارية مثل Winshare Thermal على حل مشكلات تبريد حزمة بطاريات الطاقة من أجل تحسين أداء حزم بطاريات الطاقة.
　Winshare Thermal مكرسة لتصبح الشركة الرائدة في الإدارة الحرارية للطاقة الجديدة المقدمة. لدينا تجارب وفيرة في تطوير تقنيات تبريد حزمة بطارية الطاقة. يقوم مهندسو Winshare Thermal بإجراء تحقيق شامل مع شركات تصنيع السيارات وقد ساعدوا مصنعي سيارات الطاقة الجديدة على حل مشكلات التبريد الخاصة بهم، وقد حظينا بشهرة واسعة في هذه الصناعة.

Winshare Thermal: حل تبريد لحزم بطاريات الطاقة Chery A16EV

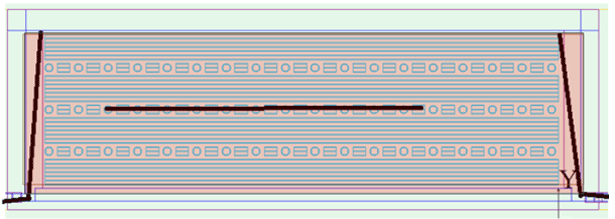

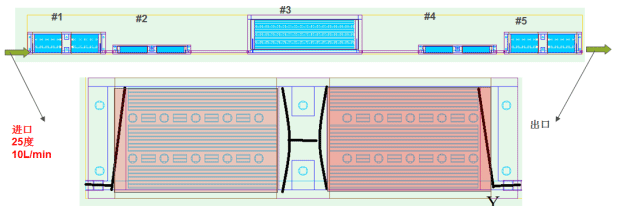

رسم تخطيطي لنماذج المحاكاة لحزم بطاريات الطاقة والألواح الباردة:

تم اختيار خمس لوحات باردة من النظام بأكمله لعرض حل التبريد هذا وتبلغ الطاقة الإجمالية 1400 واط.

(1) اللوحة الباردة أ: 476*134.4؛ حجم المصدر: 179.2*134.4؛
(2) المنطقة باللون الأحمر الفاتح تبدد الحرارة، 136.5 وات/لكل منها، إجمالي 273 وات؛
(3) يشير الشكل إلى توزيع تدفقات المياه، ويبلغ سمك التجويف السفلي 3.0 مم، والغطاء العلوي بسمك 4.0 مم،
والزعانف في المنتصف بسمك 3.0 مم. سمك الزعنفة 1.0 مم، الفجوة 3.0 مم، طول الزعنفة 164 مم بإجمالي 22 زعنفة؛
(4) الاسطوانة الوسطى (D10) هي مكان التحسين الهيكلي (مغلقة بعد تثبيتها بالمسامير).

(1) اللوحة الباردة ب: 476*57.4؛ حجم المصدر: 177*44.3؛
(2) المنطقة باللون الأحمر الفاتح تبدد الحرارة، 44.5 وات/لكل منها، إجمالي 89 وات؛
(3) يشير الشكل إلى توزيع تدفقات المياه، ويبلغ سمك التجويف السفلي 3.0 مم، والغطاء العلوي بسمك 4.0 مم،
　　والزعانف في المنتصف بسمك 3.0 مم. سمك الزعنفة 1.0 ملم، الفجوة 3.0 ملم، طول الزعنفة 165 ملم بإجمالي 9 زعانف.

(1) طبق بارد C:670*240؛ حجم المصدر: 663*180;
(2) المنطقة باللون الأحمر الفاتح تبدد الحرارة، إجمالي 676 وات؛
(3) يشير الشكل إلى توزيع تدفقات المياه، ويبلغ سمك التجويف السفلي 3.0 مم، والغطاء العلوي بسمك 4.0 مم،
　　والزعانف في المنتصف بسمك 3.0 مم. سمك الزعنفة 1.0 مم، الفجوة 4.0 مم، طول الزعنفة 610 مم بإجمالي 7*4 = 28 زعنفة.

ملخص بيانات المحاكاة الخاصة بحل تبريد اللوحة الباردة لحزم بطاريات الطاقة:

(1) سائل التبريد: 50% إيثيلين جلايكول، 50% ماء، معدل التدفق 10 لتر/دقيقة، 25 درجة مئوية؛
(2) درجة حرارة الماء الخارج 27.3 درجة مئوية، فرق درجة الحرارة بين المدخل والمخرج 2.3 درجة مئوية؛
(3) أعلى درجة حرارة على المشتت الحراري هي 29.3 درجة مئوية؛
(4) فرق الضغط #1 19200Pa، #2 فرق الضغط 19700Pa، #3 فرق الضغط 4300Pa؛
(5) فرق الضغط الإجمالي عبر النموذج هو 19200*2+19700*2+4300=82100Pa.

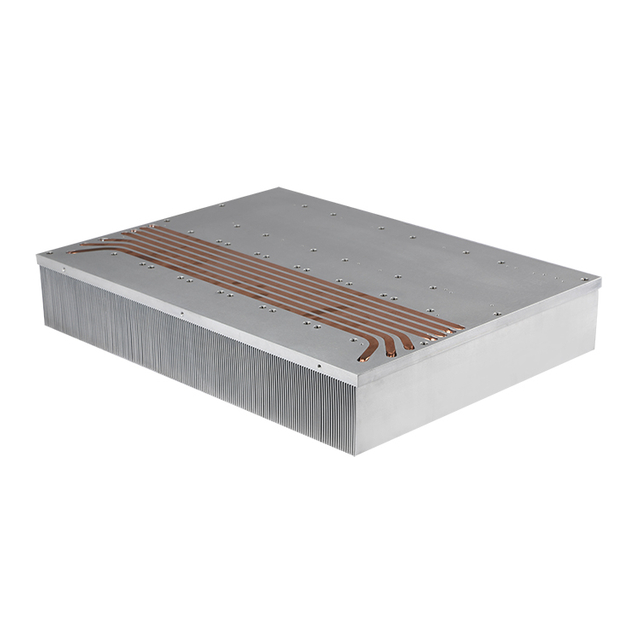

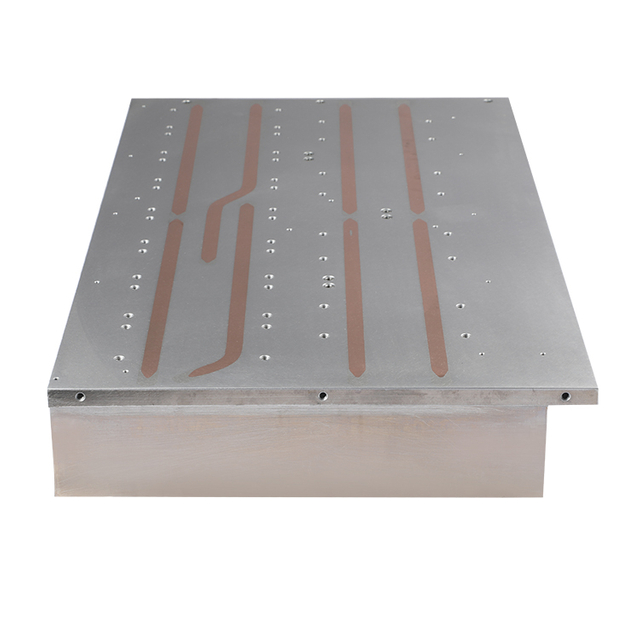

أنبوب الحرارة بالوعة الحرارة لبطارية الطاقة
