محولات الطاقة الرياح
عبر الإثارة على دوار مولدات الرياح الحثية التي تغذيها مضاعفة، تكون محولات الطاقة الرياح قادرة على جعل السعة والتردد، ومرحلة إثامة مولد المولدات التي تغذيها مضاعفة نفس الشبكة الكهربائية. اعتمادا على المتطلبات

محولات الطاقة الرياح حلول التبريد من WinShare Thermal

عبر الإثارة على دوار مولدات الرياح الحثية التي تغذيها مضاعفة، تكون محولات الطاقة الرياح قادرة على جعل السعة والتردد، ومرحلة إثامة مولد المولدات التي تغذيها مضاعفة نفس الشبكة الكهربائية. اعتمادا على المتطلبات، يمكن أن تنفذ أيضا السيطرة المستقلين على السلطة النشطة أو التفاعلية. استخدام المحولات للتحكم في مولدات طاقة الرياح الحثية المزدوجة المزدوجة بإدراج التحكم الناعم في الناعمة وتقليل الآثار الضارة للدافع المكتسب في المحرك الكهربائي والشبكة الكهربائية. وبعبارة أخرى، ما إذا كان محول طاقة الرياح يعمل بشكل ثابت يؤثر بشكل مباشر على استقرار الشبكة الكهربائية. من أجل ضمان التشغيل العادي لتحويل الطاقة الرياح، فإن التبريد هو جزء لا غنى عنه ومهني.
حل التبريد لتحويل طاقة الرياح (DCDC 3000W الحل العابر)

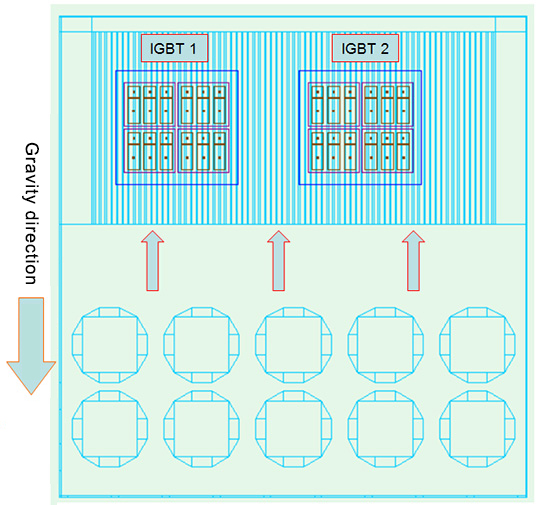

التخطيطي للهيكل الداخلي وأجهزة تبديد الحرارة في Infineon: الصمام الثنائي: 34W؛IGBT: 91W؛ إجمالي 1500W؛
على افتراض أن مواد الواجهة الحرارية هي: الشحوم الحرارية 7762، سمك = 0.2 مم، K = 4W / M * K.

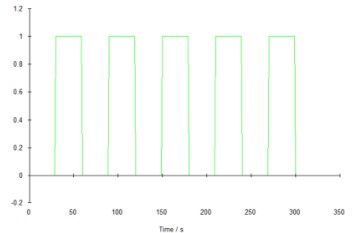

الحالة العاملة المصدر للحرارة المصدر: 0-29s: 0٪؛ 29s-30s: من 0٪ إلى 100٪؛ 30 ثانية-59s: 100٪؛
59s-60s: من 100٪ إلى 0٪؛ وقت الدورة لعملية واحدة هو 60s.

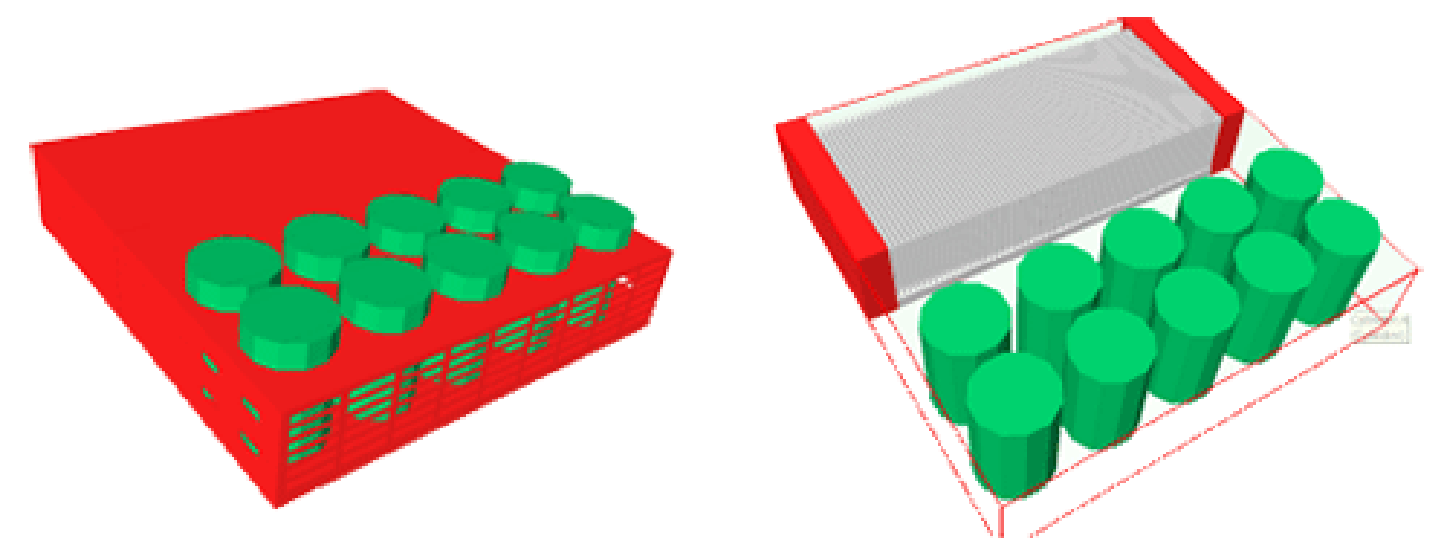

نموذج المحاكاة والمعلمات ذات الصلة من تصميم بالوعة الحرارة:

المعلمات بالوعة الحرارة:
أبعاد لوحة قاعدة: 462 * 220 * 15 مم؛
سمك الزعنفة: 1.5 مم؛
عدد الزعانف: 92fins؛
ارتفاع الزعانف: 87mm؛
المواد: al 1060؛
تقنية الآلات: سعر زعنفة؛
ركض العملية لمدة 16 دورة مع وقت إجمالي 960s.

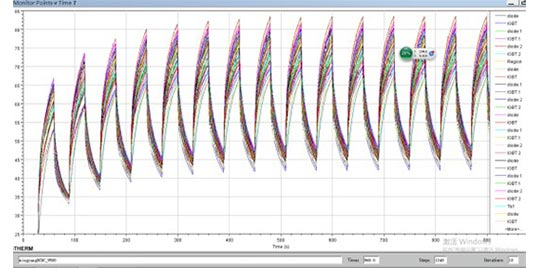

التخطيطي للمتغير من درجة حرارة السطح السفلية السفلية للمكونات الأساسية IGBT الأساسية مقابل الوقت:
(تدفق الهواء: 500 متر ^ 3 / h، درجة حرارة عقدة IGBT = درجة حرارة سطح المكون الأساسي + قوة المكون الأساسي * مكون أساسي RJ-C)

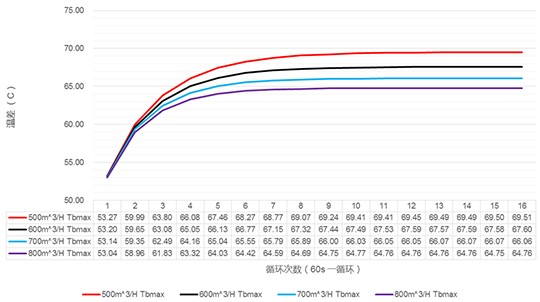

نتائج محاكاة تباين درجة حرارة أقصى درجة بين أسفل مصدر الحرارة وسطح بالوعة الحرارة مقابل الوقت في الدورات:
