لوحات بارد الزعنفة المستعبدين مخصصة

Winshare Thermal Alloy: يوفر حلول تبريد سائلة فعالة وموثوقة لتطبيقات كثافة تدفق الحرارة العالية.

ما هي صفيحة الزعانف الباردة المربوطة/النحاسية؟

ألواح البرد الزعنفة المربوطة/النحاس هي مشعات متقدمة المبردة سائلًا مصممة لحل مشكلة تبديد الحرارة عالية الطاقة عالية الطاقة. إنه فريد من نوعه من حيث أنه يستخدم مجموعة زعنفة ذات كثافة عالية الكثافة ليتم وضعها من خلال أخدود عداء على لوحة قاعدة دقة ، والترابط المتقدم أو تقنية نحاس الفراغ لربط الزعانف بشكل آمن على اللوحة الأساسية.

احصل على خطة مخصصة الآن

يستخدم هذا الهيكل الزعانف لإنشاء مساحة سطح كبيرة للنقل الداخلي داخل العداء ، وهو أكبر من 3 إلى 5 مرات من لوحة البرد المحفورة التقليدية. عندما يتدفق سائل التبريد من خلال هذه الزعانف الكثيفة ، فإنه ينتج عنه تأثير اضطراب كبير ، ويكسر الطبقة الحدودية بشكل فعال ويحسن معامل نقل الحرارة بشكل كبير. أخيرًا ، يتم تغليف الهيكل بأكمله بواسطة غطاء مغلق للتأكد من أن العداء سليم وخالي من التسرب.

العمليات والمزايا الأساسية:

النحومة: في بيئة فراغ عالية الحرارة ، يتم تحقيق الترابط المعدني للزعانف واللوحة الأساسية عن طريق ملء مادة النحاس ، مع قوة اتصال عالية ومقاومة حرارية منخفضة للغاية. الترابط الايبوكسي: الترابط مع راتنج الايبوكسي مع الموصلية الحرارية العالية هو عملية بسيطة وتكلفة منخفضة ، ومناسبة للتطبيقات ذات متطلبات المقاومة الحرارية فضفاضة نسبيا. المزايا الهيكلية: يدرك مزيج من الزعانف واللوحات السفلية التكامل المثالي لنقل حرارة الحمل الحراري السائل ونقل حرارة التوصيل الصلب ، وأداء تبديد الحرارة يتجاوز بكثير أسماء صفيحة باردة واحدة.

الفوائد الأساسية لألواح Winshare Bonded Fin الباردة

إن تصنيع لوحات البرد المحفوفة بالدقة يضع متطلبات عالية على توحيد المواد وقابليتها للآلات. سبيكة Winshare الحرارية قادرة على إجراء حفر الدقة العميقة على مجموعة متنوعة من المعادن عالية الأداء لتلبية متطلبات تبديد الحرارة الأكثر تطلبًا:

تبديد الحرارة المتفوق ودعم كثافة تدفق الحرارة العالي

من خلال هندسة الزعانف ذات الهندسة الدقيقة والمتسابقين عالي الكثافة ، توفر لوحاتنا الباردة مساحة سطح كبيرة للحرارة الداخلية وزيادة معامل نقل الحرارة بشكل كبير. يمكّن ذلك منتجاتنا من التعامل مع الأحمال الحرارية العالية بشكل فعال حتى 1500 واط وما فوق ، بالإضافة إلى تحديات كثافة تدفق الحرارة العالية التي تزيد عن 200 واط لكل سنتيمتر مربع.

فعالية التكلفة الممتازة ومزايا الإنتاج الضخم

بالمقارنة مع العمليات مثل حفر الثقب العميق أو اللحام بالاحتكاك (FSW) ، فإن لوحات البرد الزعنعية المستعبدين لها عملية إنتاج أكثر نضجًا ومراقبة من حيث التكلفة. إنه يوفر أداءً شبه أعلى مع تقليل تكاليف التصنيع الإجمالية بشكل فعال ، مما يجعلها مثالية لاحتياجات الإنتاج المتوسطة إلى عالية الحجم ، مما يوفر مزيجًا مثاليًا من الأداء والقدرة على تحمل التكاليف.

تصميم مرن للغاية ومخصص

يمكن لفريق المهندسين لدينا تخصيص نوع الزعانف (على سبيل المثال ، مستقيم ، مطوي ، أو متداخلة) ، ارتفاع وتباعد الزعانف ، وتخطيط العداء وفقًا لاحتياجاتك المحددة. يتيح ذلك للصفيحة الباردة مطابقة أشكال مصدر الحرارة المختلفة تمامًا ، وتوزيعات الطاقة ، ومتطلبات مقاومة تدفق النظام.

الموثوقية الهيكلية المتفوقة والمتانة

تخلق عملية اللحام بالفراغ لدينا رابطة معدنية قوية تضمن اتصالًا قويًا بين الزعانف ولوحة القاعدة مع مقاومة حرارية منخفضة جدًا. مع عمليات الاختبار الصارمة، يتمتع المنتج بمقاومة ممتازة للاهتزاز ومقاومة الضغط العالي، مما يوفر ضمان موثوقية مستقرة على المدى الطويل.

دعم الحجم الكبير والتخصيص على شكل خاص

على عكس الألواح الباردة المقذوفات ذات حجم القالب المحدود ، يمكن لعملية صفيحة الترابط بسهولة تصنيع لوحات باردة أكبر لتلبية احتياجات تبديد الحرارة لمصادر الحرارة الكبيرة (مثل شفرات الخادم ، وحدات IGBT عالية الطاقة) ، مما يوفر حرية تصميم رائعة.

توليفات المواد المتنوعة والعلاجات السطحية

يمكننا الجمع بين مواد مختلفة وفقًا لاحتياجات التطبيق المحددة ، مثل زعانف النحاس مع توصيل حراري أفضل ولوحات الألومنيوم خفيفة الوزن. في الوقت نفسه ، تتوفر العلاجات السطحية المختلفة مثل طلاء النيكل والتنقل لتعزيز مقاومة التآكل.

لماذا تختار Winshare Thermal Alloy؟

التصميم الحراري المهني وفريق محاكاة CFD

لدينا فريق من مهندسي الإدارة الحرارية مع أكثر من عقد من الخبرة في محاكاة CFD وتحسين التصميم الحراري. يمكننا التدخل بعمق من المراحل المبكرة من مشروعك لتزويدك بأكثر حلول التبريد دقة وكفاءة.

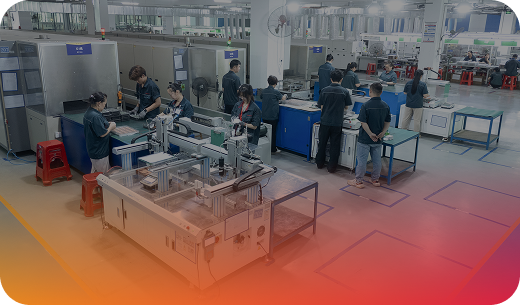

عملية التصنيع المتقدمة والمعدات

نحن مجهزة بمراكز تصنيع CNC الرائدة ، وأفران نحاس الفراغ عالية الدقة ، ومعدات الترابط المهنية لضمان دقة التصنيع وجودة عملية كل لوحة باردة. نلتزم بمعايير الإنتاج الرائدة في الصناعة.

نظام مراقبة جودة صارم
نتابع بدقة ISO 9001 و IATF 16949 ومعايير الجودة الأخرى ، ونأشئ نظام مراقبة الجودة من المواد الخام إلى المنتجات النهائية لضمان موثوقية عالية للمنتجات ، وخاصة لتلبية احتياجات الحقول الصعبة مثل إلكترونيات السيارات.

استجابة سريعة ودعم العملاء
يمكن لفرق المبيعات والدعم الفني لدينا أن تستجيب بسرعة لاستفساراتك وأسئلتك التقنية ، مما يوفر دعمًا شاملاً وفعالًا من استشارة التصميم وتصنيع العينات إلى الإنتاج الضخم وخدمة ما بعد البيع.

معلمات المنتج الأساسية للألواح الباردة ذات الزعانف المستعبدة وقدرات التخصيص

توفر لوحات Winshare من Fin Fin Cold خدمة مخصصة بالكامل. فيما يلي نطاق قدرات التصميم الخاصة بنا ، والتي سنقوم بتحسينها بدقة لتلبية احتياجات التطبيق المحددة الخاصة بك.

المقاومة الحرارية

يحقق انخفاضًا يصل إلى 0.015 درجة مئوية/ث ،
انخفض ارتفاع درجة الحرارة الناتجة عن مصدر الحرارة لكل واط من الطاقة ، وكلما كان أداء تبديد الحرارة أفضل.

تصميم عداء

يمكن أن تصل كثافة الزعانف إلى 30 زعنفة/بوصة

تخصيص أنواع الزعنفة المتعددة (مستقيمة ، مطوية ، متداخلة) وتخطيطات عداء لموازنة أداء التبريد مع انخفاض ضغط النظام.

البعد

حتى 1500 مم × 800 مم

إنه يخترق قيود حجم عملية البثق ، وخاصة مناسبة لمصادر الحرارة الكبيرة مثل شفرات الخادم الكبيرة وحزم البطارية.

ضغط التشغيل

ما يصل إلى 200 PSI
من خلال عمليات النحاس الفراغ المتقدمة واختبار الضغط العالي الصارم ، يتم ضمان السلامة الهيكلية وضيقة اللوحات الباردة في ظل ظروف العمل القاسية.

تسطيح السطح

أفضل من 0.05 ملم
من خلال تصنيع CNC الدقيق وعمليات الطحن الدقيقة ، يضمن أن اللوحة الباردة تزيد من التلامس مع سطح مصدر الحرارة وتقليل المقاومة الحرارية.

موصلات السوائل

خيارات واجهة متعددة

يتم دعم تخصيصات الواجهة المتعددة ، مثل NPT ، والتجهيزات الخيطية BSPP ، والقران السريعة ، وما إلى ذلك ، لتكون متوافقة مع نظامك الحالي.

الألواح الباردة ذات الزعانف المستعبدة هي المواد الأساسية شائعة الاستخدام

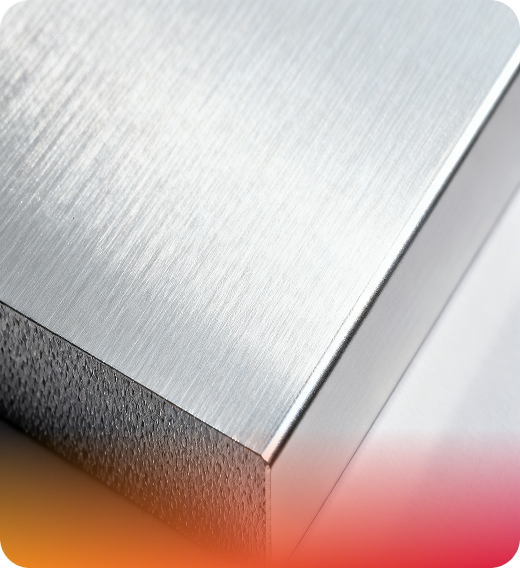

سبيكة الألومنيوم

الدرجات الشائعة الاستخدام: 6061 ، 6063 المزايا: خفيفة الوزن ، فعالة من حيث التكلفة ، سهلة المعالجة. إنها المادة المفضلة لمعظم تطبيقات التبريد السائل ، مما يوفر تبديدًا ممتازًا للحرارة ومقاومة جيدة للتآكل.

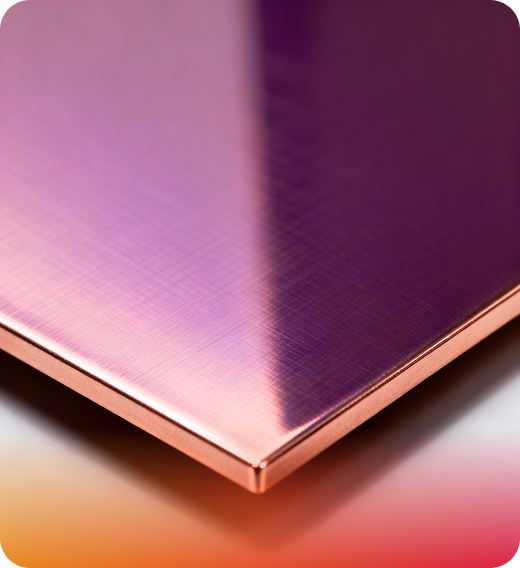

سبيكة النحاس

درجة شائعة الاستخدام: C11000 (النحاس النقي) المزايا: الموصلية الحرارية تصل إلى 400 واط/م · K ، ضعف ذلك من الألومنيوم. إنه مناسب لتطبيقات كثافة تدفق الحرارة عالية للغاية حيث يلزم الأداء الحراري الشديد.

مواد مختلطة

يمكننا الجمع بين مواد مختلفة ، مثل: - صفيحة قاعدة النحاس + زعانف الألومنيوم: تستخدم الموصلية الحرارية عالية النحاس عالية النحاس للاتصال بمصدر الحرارة ، مع الاستفادة من مزايا الخفيفة والتكاليف من الألومنيوم كمواد زعنفة.

Winshare شهادة الجودة وضمانها

نحن نفهم أن موثوقية منتجاتنا أمر بالغ الأهمية. أنشأت Winshare نظامًا شاملاً لإدارة الجودة ويجري اختبارات صارمة متعددة على كل منتج لضمان أدائه واستقراره على المدى الطويل.

شهاداتنا الرئيسية:

ISO 9001:2015: شهادة نظام إدارة الجودة المعترف بها عالميًا، والتي تغطي دورة حياة المنتج بأكملها.
IATF 16949: نظام إدارة الجودة لصناعة السيارات لتوفير أعلى ضمان لعملاء إلكترونيات السيارات.
ISO 14001:2015: شهادة نظام الإدارة البيئية، مما يعكس التزامنا بحماية البيئة.
UL / CE / RoHS: تتوافق المنتجات مع لوائح السلامة والبيئة في الأسواق الرئيسية حول العالم.

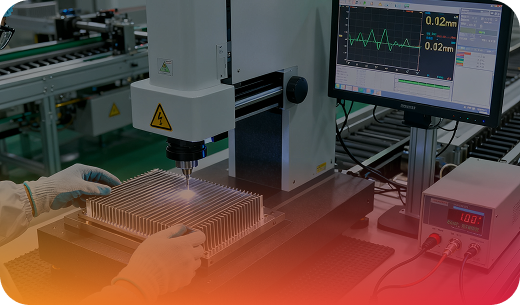

اختبار صارم للمصنع

اختبار كشف التسرب بمطياف الكتلة بالهيليوم: يستخدم معدات عالية الدقة لضمان أن ختم اللوحة الباردة خالي من العيوب ويزيل أي تسربات طفيفة.
اختبار الضغط العالي والانفجار: محاكاة ظروف العمل القاسية للتحقق من السلامة الهيكلية للألواح الباردة تحت ضغوط عالية للغاية، مما يضمن السلامة.
اختبار الشد لقوة اللصق: يضمن الاختبار المدمر أن قوة ربط الزعنفة بلوحة القاعدة تلبي معايير التصميم.
اختبار المقاومة الحرارية والتوحيد: قم بقياس المقاومة الحرارية الشاملة وتوزيع درجة حرارة السطح للوحة الباردة بدقة للتأكد من أن أداء تبديد الحرارة يلبي المعايير.

حقول تطبيق Winshare Bonded Fin للألواح الباردة

إلكترونيات الطاقة

وحدات IGBT ، محولات التردد ، العاكسات

مراكز البيانات

وحدة المعالجة المركزية ، GPU ، مجموعات HPC ، خوادم مبردة بالسائل

سيارات الطاقة الجديدة

حزم البطارية ، وحدات التحكم الإلكترونية (ECU) ، أشباه الموصلات الطاقة

الأتمتة الصناعية

خزائن التحكم الصناعية ، محركات الروبوت ، معدات الليزر

الأجهزة الطبية

الرنين المغناطيسي (MRI) ، CT ، معدات الأشعة السينية

إضاءة LED عالية الطاقة

أضواء المسرح وأضواء الشوارع وأضواء التصوير الفوتوغرافي المهني

عملية تخصيص الألواح الباردة ذات الزعانف المستعبدة من Winshare:

من المفهوم إلى المنتج

احصل على خطة مخصصة الآن

تحليل المتطلبات والتصميم

نحن نعمل بشكل وثيق معك لتقييم احتياجات التبريد بشكل شامل ، بما في ذلك الحمل الحراري وحجم المكون ونوع المبرد ومعدل التدفق وحدود انخفاض الضغط والمتطلبات البيئية ، لتطوير خطة تصميم أولية.

التصميم الحراري ومحاكاة CFD

سيستخدم فريق المهندسين لدينا برنامج محاكاة CFD (ديناميات السوائل الحسابية) لمحاكاة أداء اللوحات الباردة بدقة في ظل ظروف التشغيل في العالم الحقيقي ، وتحسين نوع الزعنفة ، والارتفاع ، والكثافة ، وتخطيط العداء للأداء الحراري الأمثل.

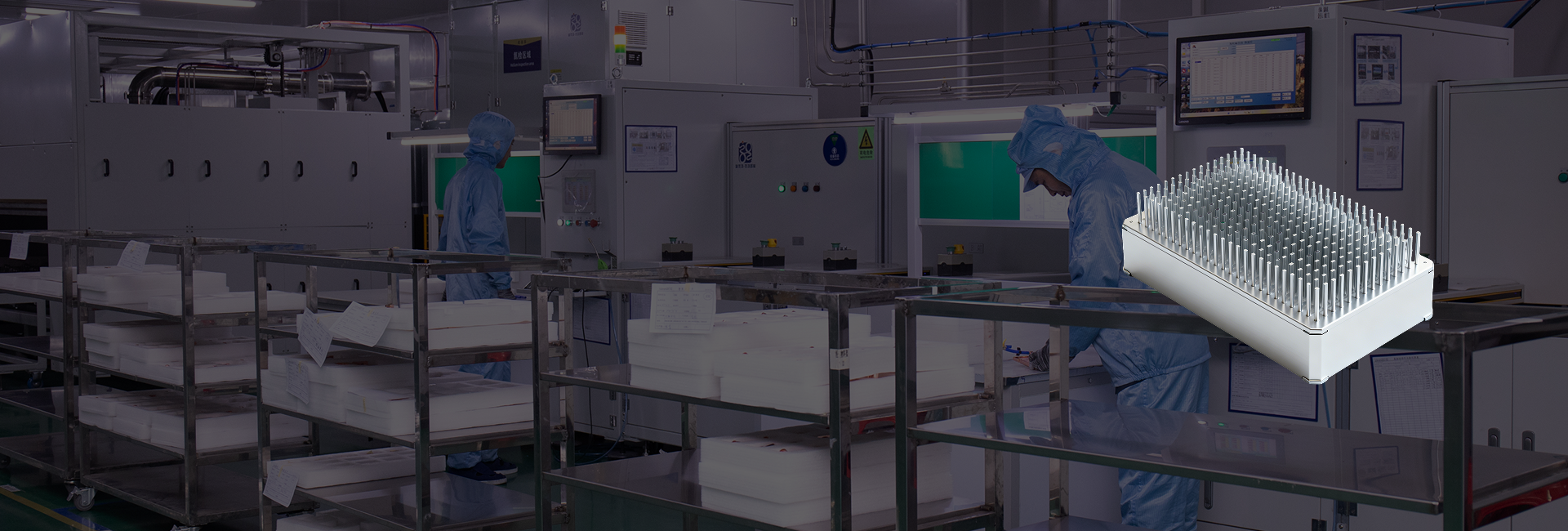

الآلات الدقيقة والترابط

يتم استخدام أدوات آلة CNC عالية الدقة لمعالجة اللوحة الأساسية ولوحة الغطاء، ويتم قطع الزعانف بدقة. وبعد ذلك، في بيئة خالية من الغبار، يتم ربط المكونات بشكل مثالي باستخدام تقنية اللحام بالنحاس الفراغي أو تقنية الربط بالإيبوكسي عالية القوة.

فحص جودة صارم

نقوم بإجراء اختبارات صارمة على كل لوحة باردة ، بما في ذلك اختبارات الكشف عن طيف الكتلة الهيليوم ، واختبارات الضغط العالي والانفجار ، والمقاومة الحرارية واختبارات التوحيد ، لضمان أن المنتج يلتقي أو يتجاوز معايير التصميم من حيث الأداء والموثوقية.

المعالجة السطحية والتسليم

وفقًا لمتطلبات العملاء ، يتم توفير العديد من العلاجات السطحية مثل طلاء النيكل والتنقل لتعزيز مقاومة التآكل. أخيرًا ، يتم تعبئة المنتج بدقة وتسليمه لك في الوقت المحدد.

الأسئلة المتداولة حول الألواح الباردة ذات الزعانف المستعبدة (الأسئلة الشائعة)

Q ما هو الفرق بين الصفيحة الباردة ذات الزعانف المستعبدة والصفيحة الباردة المحفورة بعمق؟

A إن مجاري الألواح الباردة للحفر العميق تكون سلسة، وتعتمد بشكل أساسي على نقل الحرارة بالحمل الحراري للسوائل، ولكن لا يمكنها زيادة مساحة السطح الداخلية. تعمل الألواح الباردة ذات الزعانف المستعبدة على زيادة مساحة سطح نقل الحرارة بشكل كبير مع الزعانف عالية الكثافة، مما يوفر أداءً حراريًا أفضل في معظم الحالات. في الوقت نفسه، يكون تصميم العداء للوحة الباردة المستعبدة أكثر مرونة والتكلفة أكثر فائدة.
Q هل قوة ربط الزعانف بلوحة القاعدة موثوقة؟

A تكنولوجيا الربط لدينا موثوقة للغاية. تعمل عملية اللحام بالفراغ لدينا على إنشاء روابط معدنية ذات قوة ومتانة عالية للغاية. بالإضافة إلى اختبارات الشد الصارمة لقوة الروابط واختبار الضغط العالي، تم تصميم منتجاتنا لتحمل التطبيقات الصعبة على المدى الطويل.
Q ما هي دورة الإنتاج للألواح الباردة ذات الزعانف المستعبدة؟

A تعتمد دورة الإنتاج على مدى تعقيد التصميم المحدد وتوافر المواد وحجم الطلب. لدينا عملية إدارة إنتاج فعالة، عادة ما تكون 2-4 أسابيع لإنتاج العينات و4-8 أسابيع للإنتاج الضخم. من المستحسن أن تقدم رسومات تصميمية مفصلة، وسوف نقدم لك تقديرًا دقيقًا للتسليم.
Q هل يمكنكم تقديم خدمات استشارات التصميم والمحاكاة؟

A نعم، نحن نقدم مجموعة كاملة من الخدمات، بدءًا من مفهوم التصميم وحتى تسليم المنتج النهائي. إذا لم تكن متأكدًا من حل اللوحة الباردة الأفضل لتطبيقك، فسيقدم فريق المهندسين لدينا استشارات فنية احترافية وخدمات محاكاة عقود الفروقات (CFD) لمساعدتك في العثور على أفضل حل.
