المشتت الحراري لمضخم السيارة

وحدات تحكم السيارات الكهربائية

إنه يعمل تمامًا مثل عقل السيارة الكهربائية وهو جزء مهم من السيارة الكهربائية.

حل تبريد وحدات التحكم في السيارة الكهربائية من Winshare Thermal

تُستخدم وحدات التحكم في السيارة الكهربائية للتحكم في التشغيل والتشغيل والتحرك للأمام أو للخلف والتسارع/التباطؤ والتوقف إلى جانب التحكم في وحدات التحكم الأساسية للأجهزة الإلكترونية الأخرى. إنه يعمل تمامًا مثل عقل السيارة الكهربائية وهو جزء مهم من السيارة الكهربائية. ولذلك، فإن عمل وحدة التحكم في السيارة الكهربائية بشكل طبيعي أم لا يؤثر بشكل كبير على أداء السيارة الكهربائية وسلامتها. ونتيجة لذلك، تركز كل الشركات المصنعة للبطاقات الكهربائية على تبريد وحدات التحكم في السيارات الكهربائية. لقد اعتمدنا تصميم تبريد الماء لحل التبريد هذا لجهاز التحكم في السيارة الكهربائية. يمكن تقسيم المكونات الحرارية إلى فئتين: هناك إطار وهيكل لوحة باردة . سيتم تجميع هذين الجزأين معًا في المرحلة النهائية.

يسمح التصميم للجانب الخلفي من لوحة التبريد بالاتصال الكامل بالمكونات الحرارية من أجل تعزيز كفاءة نقل الحرارة في منطقة التبريد.

منطقة الطاقة والاتصال لأجهزة الطاقة:

الجهاز (رقم)	الاتصال (مم²)	الطاقة (وات)
1 وحدة المعدل	1192.99	121
2 وحدة IGBT	1192.99	316
3 مغو الرنين	1299.62	18
4 محث الإخراج	3363.57	16
5 محول	3363.57	70
6 وحدة PFC	1192.99	50
7 وحدة PFC	1192.99	50
8-11 PFC خانق (كل مجموعة)	1002.05/المجموعة	24/المجموعة

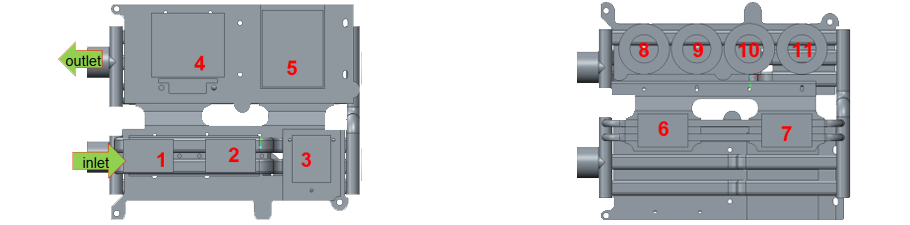

رسم تخطيطي للوحة التبريد لوحدة التحكم في السيارة الكهربائية بالكامل:

(الوزن الإجمالي: 2.55 كجم، الإطار: 1.7 كجم، طبق بارد: 0.85 كجم)

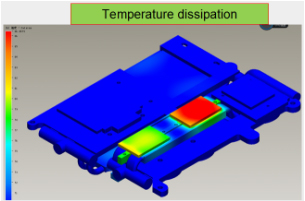

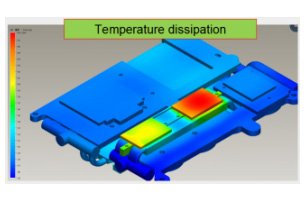

رسم تخطيطي لنتائج المحاكاة الحرارية لجهاز التحكم في السيارة الكهربائية:

عندما يكون معدل التدفق: 5 لتر/دقيقة، درجة حرارة مدخل الماء: 25 درجة مئوية، ضغط الماء: 10485 باسكال، أعلى درجة حرارة محاكاة على اللوحة الباردة: 46.5 درجة مئوية.)
(عندما يكون معدل التدفق: 5 لتر/دقيقة، درجة حرارة مدخل الماء: 65 درجة مئوية، ضغط الماء: 10500 باسكال، أعلى درجة حرارة محاكاة على اللوحة الباردة: 86.45 درجة مئوية.)

يتم إنتاج قطع غيار السيارات الدقيقة من خلال النماذج الأولية السريعة

نحن قادرون على إنشاء نماذج أولية للأجزاء الداخلية والخارجية والوظيفية في منشآتنا.

نحن ننتج نماذج أولية للعديد من الأجزاء الداخلية للمركبة، مثل عجلة القيادة أو لوحة القيادة أو وحدة التحكم. ومن خلال استخدام النماذج الأولية السريعة، يمكن اختبار الأجزاء الداخلية لمختلف الجوانب. على سبيل المثال، يمكن تقييم عجلات القيادة من حيث قبضتها، ويمكن التحقق من لون لوحات المعلومات، ويمكن تقييم وحدات التحكم لمعرفة مقدار التآكل الذي تظهره بعد الاستخدام. يمكن للنتائج التي تم جمعها من هذه الاختبارات أن توفر نظرة ثاقبة حول ما إذا كان التصميم يحتاج إلى تغيير.
