جودة الطاقة SVG.
تعد تعويضات Var ثابتة هي معدات مهمة لتنظيم الجهد، وميض، وتوافقيات عدم توازن الجهد. SVG هو مزيد من المعوض الثابت والثلاثين، وهو مكون أساسي مهم لنظام النقل الحالي بالتناوب المرن (الحقائق) وتقنيات الطاقة المخصصة (CP)

حلول التبريد لجودة الطاقة SVG

تعد تعويضات Var ثابتة هي معدات مهمة لتنظيم الجهد، وميض، وتوافقيات عدم توازن الجهد. SVG هو مزيد من المعوض الثابت والثلاثين، وهو عنصر تأسيسي مهم لنظام الإرسال الحالي المرن للتناوب (الحقائق) وتقنيات الطاقة المخصصة (CP)، والتي هي الاتجاه لتطوير المعوضات الحديثة VAR. يمكن العثور على تطبيقات واسعة من هذين التقنيين في أنظمة نقل الطاقة والتوزيع، وتشمل هذه نقل الطاقة لمسافات طويلة، ومحطة فرعية من المدن الثانوية (35 / 110kv)، وفرايل القوس المستهلكة للفراغ، والأحمال الصناعية الثقيلة مثل المطاحن المتداول وأعراف، توليد الطاقة الضوئية، مزارع الرياح، مزارع الطاقة الكهربائية، إلخ. A SVG هو جهاز ينبعث كمية كبيرة من الحرارة ويتطلب بالوعة الحرارة مع أداء تبريد جيد لضمان عمليات مستقرة وحياة خدمة أطول.
WinShare Thermal لديه تجارب تقنية وفيرة في تبريد SVC / SVG. نحن توريد حلول مع أداء تبريد فائق وتشمل هذه الخدمات ودعم التبريد الطبيعي وتبريد الهواء القسري وتقنيات التبريد السائل.

أمثلة على حلول تبريد الهواء SVG:

متطلبات تصميم تبريد SVG المحدد من قبل العميل كما يلي:

درجة الحرارة المحيطة:

40⁰.

R4D560-AQ03-01.

ارتفاع فوق مستوى سطح البحر:

3000 متر

شرط درجة الحرارة البيئية:

<35 درجة مئوية

على افتراض رقم نموذج IGBT بأنه:

Infineon IHV IGBT، 1250W / أجهزة الكمبيوتر مع ما مجموعه 2PCS، المقاوم 100W، إجمالي 2600W.

رقم موديل واجهة الحرارية

0.2mm
ك = 4W / م * ك

الطاقة ومقدار الوحدات:

ما مجموعه 7 قطع مع إجمالي قوة 2600 * 7 = 18200W.

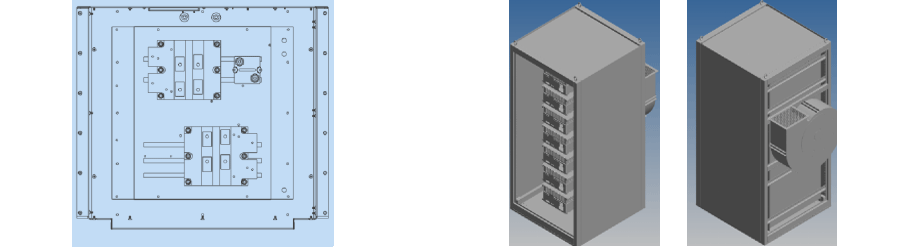

كيميائي تخطيط مصادر الحرارة على وحدة SVG واحدة مع بالوعة الحرارة:

نحن نقدم إمكانيات النماذج الأولية سريعة التالية للعملاء في صناعة السيارات:
المعلمات الرئيسية لتصميم بالوعة الحرارة التي اقترحها WinShare Thermal:
أبعاد بالوعة الحرارة 400x380x100mm والتي تصميم تخطيط أنابيب الحرارة المخصصة؛
الشحوم الحرارية بين مصادر الحرارة والوعة الحرارة
استخدم أنابيب حرارة مخصصة مع سمك جدار 1.0 مم لضمان أداء التبريد؛
ثماني قطع من أنابيب الحرارة 9.5mm جزءا لا يتجزأ من الفتحات الموجودة على السطح السفلي ثم الضغط عليها لضمان أداء التبريد؛
اضبط الموصلية الحرارية للإبوكسي للبيانات المقابلة في حدود درجة حرارة العمل في المحاكاة لضمان الاتساق بين نتيجة المحاكاة والحالة الحقيقية؛
استخدام جميع المصارف الحرارة المستعبدين الألومنيوم؛
وزن المنتج الإجمالي حوالي 22.6 كجم؛
استخدم AL5052 للوحة الأساسية والزعانف مع الموصلية الحرارية 138 W / M ^ 2 K.
ملخص نتائج المحاكاة:

العنصر

درجة الحرارة القصوى (ج)

تناول سرعة الهواء م / ث

المقاومة الحرارية (C / W)

أشارت نتائج المحاكاة بالوعة الحرارة إلى أن درجة حرارة أي نقطة أقل من 75 ℃
وفرق درجة الحرارة أصغر من 35 درجة مئوية، بحيث تلبي النتائج Custo.

وحدة 1

74.56

5.4

0.0133

الوحدة 2.

74.48

5.39

0.013

الوحدة 3.

74.52

5.4

0.013

الوحدة 4.

73.72

5.36

0.013

الوحدة 5.

74.56

5.56

0.013

الوحدة 6.

74.63

5.58

0.013

الوحدة 7.

74.43

5.58

0.013
