ألواح التبريد السائل مسؤولة عن 1000 واط

مشروع تبريد لوح التبريد السائل 1000W

في مجال الاتصال يحتاج العميل إلى قوة عالية ألواح التبريد السائل.

عملية المنتج بالكامل عبارة عن أنبوب نحاسي بالإضافة إلى صفيحة ألمنيوم ، والتي يتم إنتاجها بواسطة عملية الإيبوكسي الرابطة

• الطاقة 1: 3 * 380 واط = 1080 واط ؛

• ADC 12 مادة

• لوح سائل بارد مع عملية FSW

• معدل تدفق المدخلات 0.01 م⊃3; / دقيقة (0.6 م⊃3; / ساعة) / 10 لتر / دقيقة

• البيئة 45 ℃ سطح لوح سائل بارد

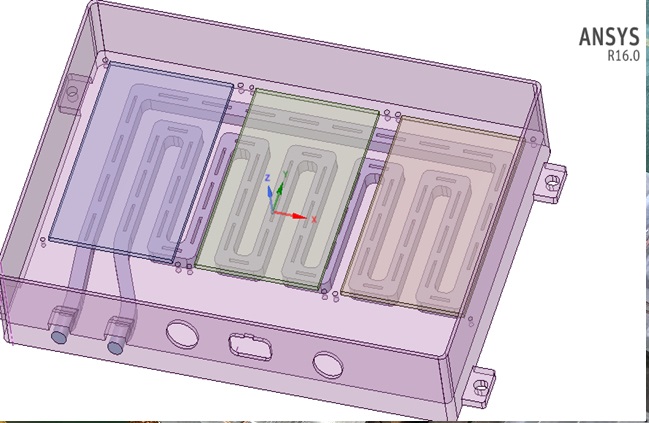

نموذج تصميم Ansys16.0

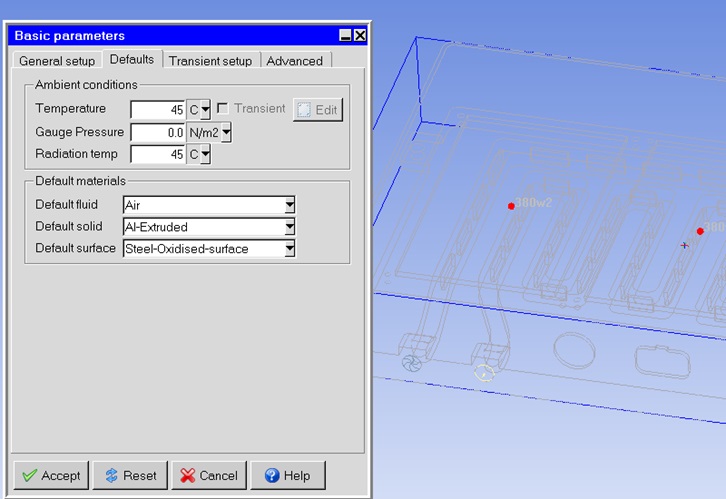

• درجة الحرارة المحيطة 45 درجة مئوية

• لا يعتبر الإشعاع الحراري

• نظام التدفق المضطرب

• ضغط التشغيل 101325 نيوتن / م 2 على الحمل الحراري الطبيعي

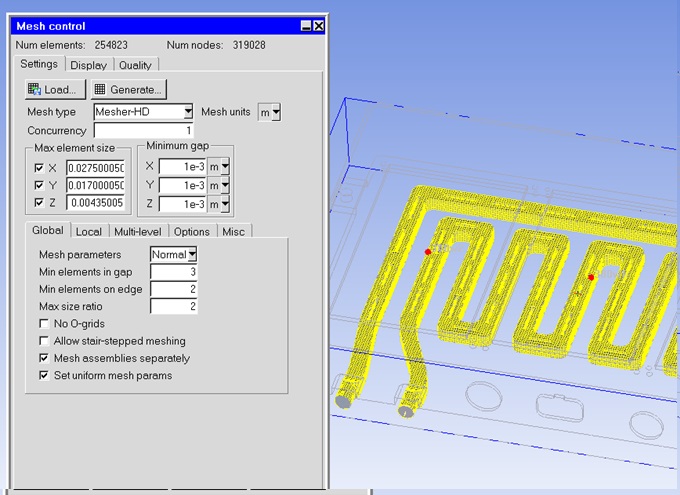

• عدد الشبكات 319028

• تعيين معلمات شبكة موحدة

• تجميعات الشبكة بشكل منفصل

• السماح بالتشابك متعدد المستويات

• السماح بتغييرات الحد الأدنى من الفجوة

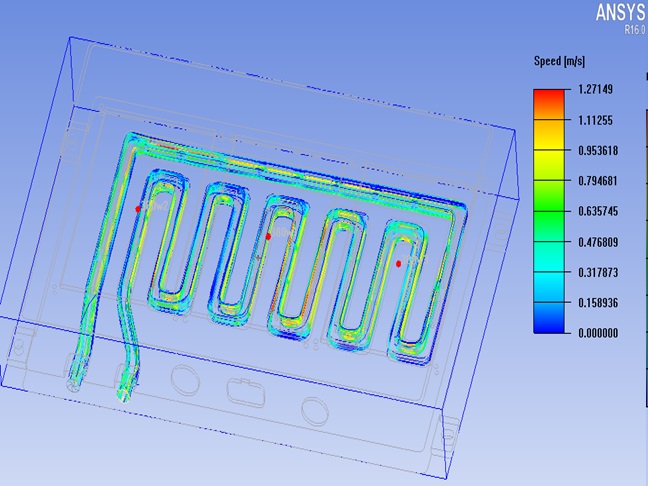

توزيع سرعة الماء

توزيع درجة الحرارة

النتائج

• باستخدام طريقة النموذج البسيط ، ستكون النتيجة مختلفة عن الوحدة الفعلية.

• ال بالوعة الحرارة المخصصة السطح درجة الحرارة القصوى 49.69 ℃ ، △ T = 49.69-45 = 4.69 ℃

• ستكون بيانات اختبار مقاومة التدفق الفعلي حوالي 0.21-0.3 بار
