الشركة المصنعة لأحواض الحرارة ذات الزعانف Skived للحلول الحرارية المخصصة - Winshare Thermal
من الاختراقات التكنولوجية المعملية إلى التعرف على السوق بقدرة مركبة تراكمية تبلغ 25 جيجاوات، ومن الطاقة الكهروضوئية الجديدة إلى مجالات التحكم الصناعية، استفادت Winshare Thermal من تقنية التزلج المبتكرة بشكل مستقل لتوفير الدعم الأساسي لـ "الكفاءة الأعلى، والمزيد من الاستقرار، والمرونة الأقوى" لتبديد الحرارة للمعدات عالية الطاقة - اختيار Winshare يعني جعل تبديد الحرارة محركًا ذا قيمة مضافة للترقية الصناعية بدلاً من عنق الزجاجة المقيد.
Frame 1321318651 (3)

ما هي المشتتات الحرارية Skived Fin؟

نقطع زعانف رفيعة من كتلة صلبة واحدة من النحاس أو الألومنيوم. لا الغراء. لا توجد فجوات. الزعانف تقف من القاعدة. تنتقل الحرارة بسرعة من القاعدة إلى الهواء.
الميزات الأساسية:
بناء من قطعة واحدة: الزعانف والقاعدة من نفس المعدن.
زعانف طويلة رفيعة: سطح أكبر. تدفق هواء أفضل.
فجوة صفرية: لا توجد طبقة رابطة. مسار الحرارة المباشر.
كثافة عالية: زعانف متقاربة. المزيد من قوة التبريد.
الجسم القوي: كتلة صلبة. لا يوجد مفاصل ضعيفة.

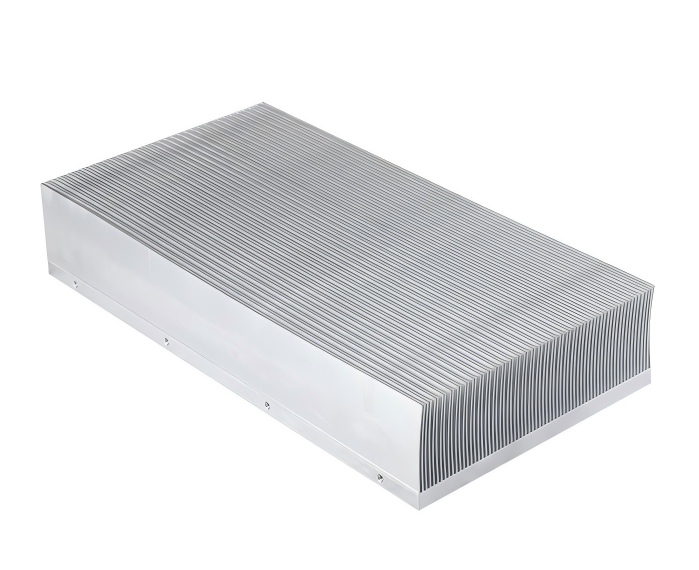

تشانغشي

المزايا الرئيسية: لماذا تتفوق المشتتات الحرارية Skived Fin في الإدارة الحرارية

توفر المشتتات الحرارية ذات الزعانف المسطحة مزايا مميزة، مما يجعلها الخيار الأفضل لتطبيقات الإدارة الحرارية الهامة:

نقل الحرارة العلوي

لا فقدان الواجهة. تبريد سريع.

قوة عالية جاهزة

IGBTs، الخوادم، شواحن السيارات الكهربائية، محولات الرياح.

خفيف ومدمج

زعانف رقيقة. بصمة صغيرة، نسبة عالية، كثافة عالية

حجم مخصص

أي ارتفاع للزعانف أو درجة الصوت أو شكل القاعدة، ووقت تصميم أقصر

جودة موثوقة

حاصلة على شهادة الأيزو 9001 وTS 16949.


توافق المواد الواسعة

متوفر في الألومنيوم أو النحاس أو الهجين من النحاس والألومنيوم لتلبية الاحتياجات الحرارية المتنوعة.

مقاومة منخفضة لتدفق الهواء

هندسة زعانف محسنة، وتبديد حرارة فعال حتى مع المراوح منخفضة الطاقة.

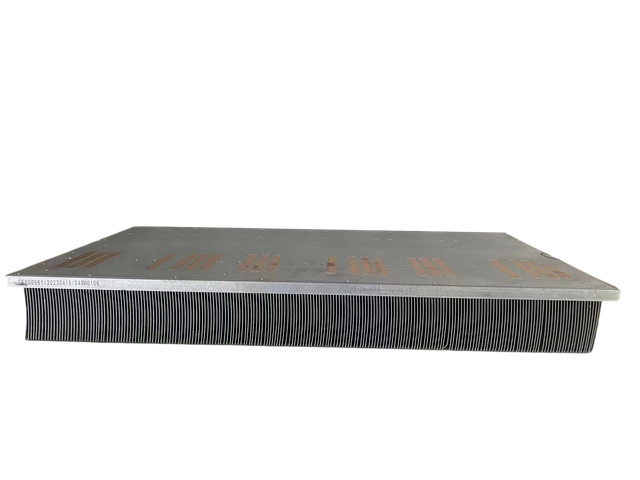

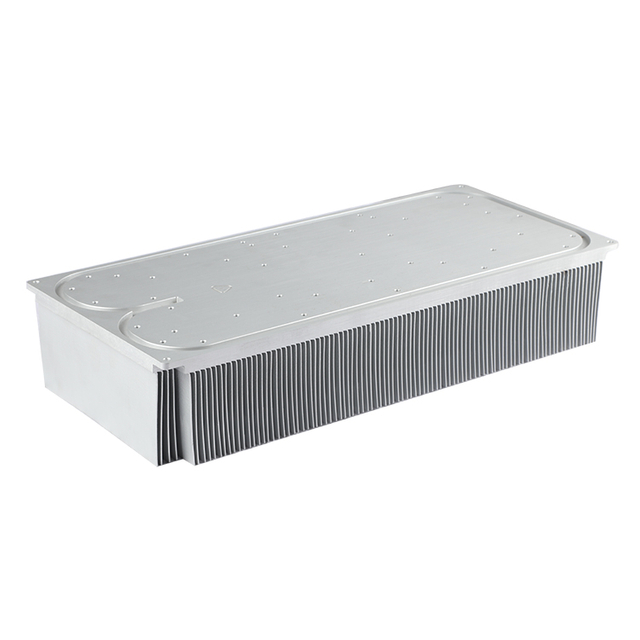

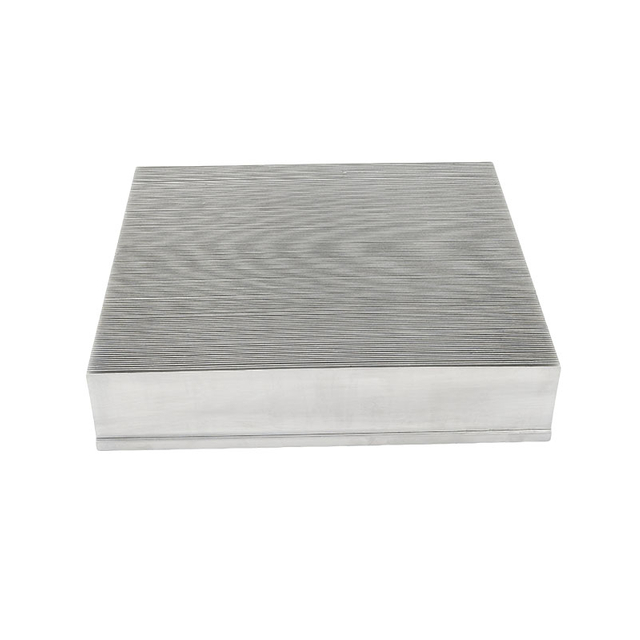

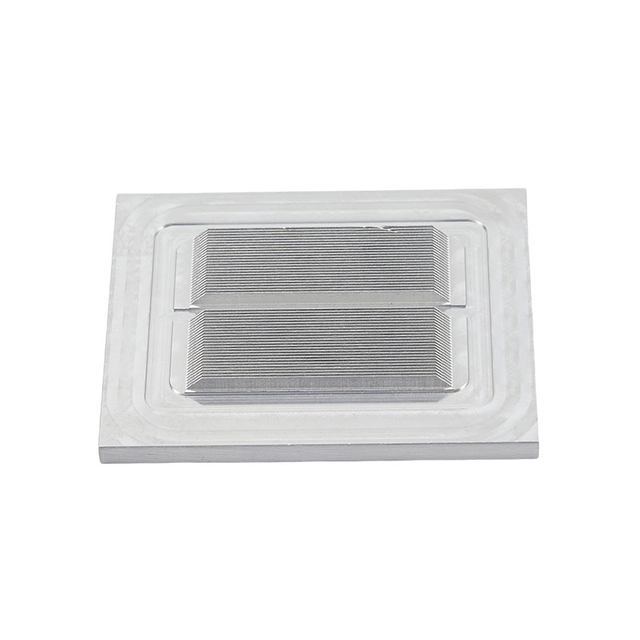

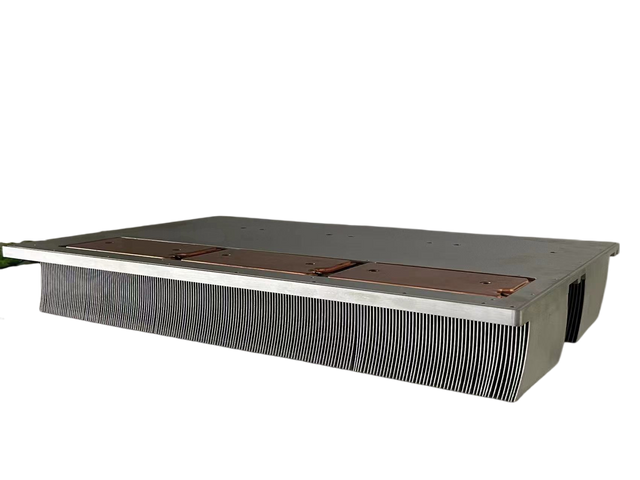

معرض منتجات المشتت الحراري ذو الزعانف Skived

عملية التزلج: الهندسة الدقيقة لتبديد الحرارة الفائق

تعتبر عملية الكشط بمثابة شهادة على الهندسة الدقيقة، مما يتيح أداءً حراريًا فائقًا من خلال نهجها الفريد في تصنيع المشتت الحراري
Bonded-fin-heat-sink4_03
البناء من قطعة واحدة
تقوم أداة القطع المتخصصة بحلق الطبقات الرقيقة بدقة من كتلة معدنية صلبة (عادةً النحاس أو الألومنيوم). يتم دفع هذه الطبقات للأعلى لتشكل زعانف متكاملة، مما يؤدي إلى إنشاء قطعة واحدة متواصلة. يزيل هذا التصميم المبتكر تمامًا المقاومة الحرارية عند المفاصل، وهي مشكلة شائعة في التجميعات متعددة الأجزاء، مما يضمن مسارًا خاليًا من العوائق لنقل الحرارة.

زعانف رفيعة للغاية وعالية الكثافة
تسمح هذه الطريقة المتقدمة بإنشاء زعانف رفيعة بشكل استثنائي (بدقة تصل إلى 0.2 مم) وكثافات زعانف عالية بشكل ملحوظ. يؤدي هذا إلى زيادة مساحة السطح المتاحة لتبديد الحرارة بشكل كبير ضمن حجم معين - وهو إنجاز غالبًا ما لا يمكن تحقيقه عن طريق طرق التصنيع الأخرى مثل البثق أو تقنيات الزعانف المستعبدة.

النماذج الأولية السريعة وفعالية التكلفة
تتميز عملية الكشط بأنها لا تتطلب قوالب أو قوالب مخصصة باهظة الثمن. وهذا يُترجم إلى الحد الأدنى من رسوم الإعداد ودورات النماذج الأولية المتسارعة بشكل كبير. بالنسبة لـ Winshare Thermal، هذا يعني أنه يمكننا تقديم مرونة كبيرة في التصميم وتوفير في التكاليف للحلول الحرارية المخصصة والتطوير السريع. لقد نجحنا في تطبيق هذه التكنولوجيا في التطبيقات المستمرة واسعة النطاق لسنوات، مما أظهر باستمرار مزايا واضحة في كفاءة التكلفة وموثوقية المنتج.

المشتتات الحرارية ذات الزعانف Skived مقابل التقنيات الأخرى: ميزة مقارنة

توفر المشتتات الحرارية ذات الزعانف المسطحة فوائد فريدة مقارنة بطرق التصنيع الأخرى، خاصة بالنسبة للتطبيقات التي تتطلب أداءً حراريًا عاليًا ومرونة في التصميم.
تكمن الميزة الأساسية للزعانف المسطحة في بنائها المكون من قطعة واحدة، مما يلغي المقاومة الحرارية الموجودة في التجميعات متعددة الأجزاء مثل الزعانف المستعبدة أو المطوية. علاوة على ذلك، يمكنها تحقيق كثافات زعانف ونسب عرض إلى ارتفاع أعلى بكثير من المشتتات الحرارية المبثوقة، مما يوفر مساحة سطحية فائقة لتبديد الحرارة دون تكاليف الأدوات العالية للصب بالقالب أو تكلفة التصنيع لكل جزء للتصميمات المخصصة.
الميزة / النوع سكيفيد فين بثق المستعبدين / زعنفة ملحومة يموت مزورة على البارد
الأداء الحراري متفوقة (لا توجد مقاومة للواجهة، كثافة عالية) جيد (محدود بكثافة الزعانف) جيد (تم تقليله بواسطة مقاومة الواجهة) عادل (بنية مسامية) ممتاز (هيكل الحبوب المتحكم فيه)
تكلفة الأدوات منخفض / لا شيء (نفس الأداة لكل زعنفة) قليل معتدل (للقاعدة والزعانف) عالي عالي
خيارات المواد النحاس ، الألومنيوم الألومنيوم النحاس ، الألومنيوم الألومنيوم، الزنك النحاس ، الألومنيوم
بناء قطعة واحدة قطعة واحدة تجميع متعدد القطع قطعة واحدة قطعة واحدة
مرونة التصميم عالي محدود عالي معتدل عالي
النماذج الأولية سهلة وغير مكلفة وسريعة تكلفة منخفضة معتدل تكلفة عالية معتدل
التطبيقات النموذجية قوة عالية، مدمجة عام، قوة متوسطة مشتتات حرارية كبيرة جدًا أشكال معقدة، حجم كبير أداء عالي ومعقد
القيود الرئيسية يمكن أن تنحني الزعانف بسهولة كثافة الزعانف / نسبة العرض إلى الارتفاع محدودة المقاومة الحرارية عند المفاصل هيكل مسامي، انخفاض الموصلية ارتفاع تكلفة الأدوات الأولية
كثافة الزعنفة عالية جدًا (زعانف رفيعة، غير مستدقة) محدود (مطلوب تفتق، قوة القالب) عالية (زعانف منفصلة) محدودة (عملية الصب) عالية (زعانف مستقيمة)

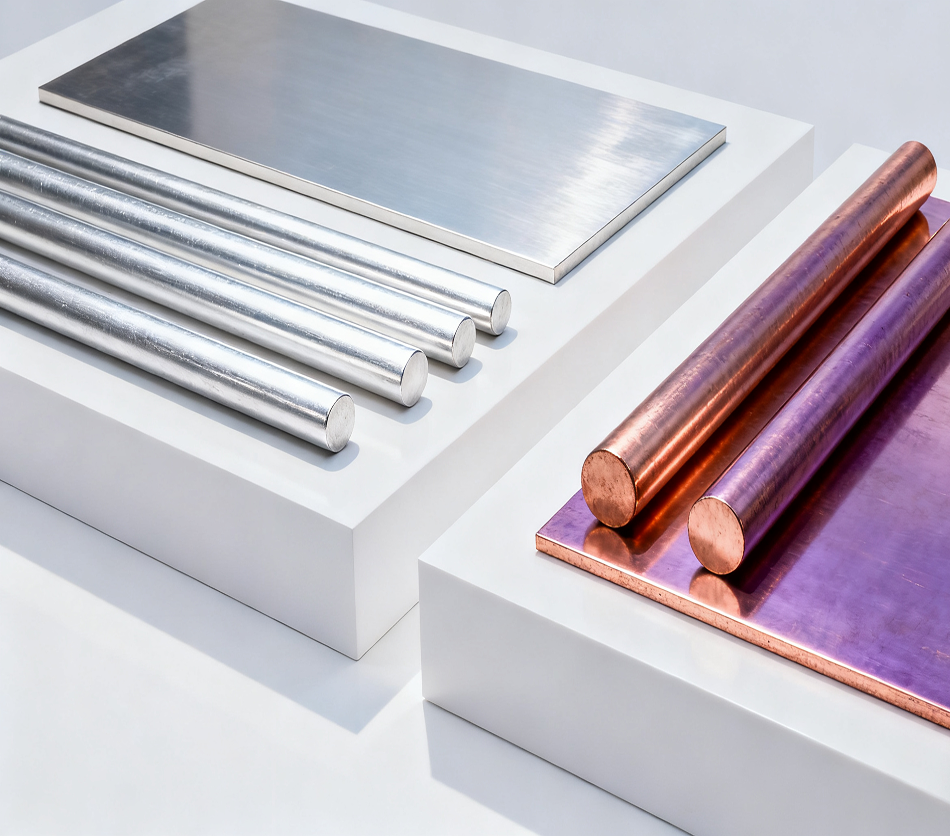

المواد المختارة: الألومنيوم والنحاس للمشتتات الحرارية ذات الزعانف المسطحة

يتم تصنيع المشتتات الحرارية ذات الزعانف المصقولة بشكل أساسي من الألومنيوم أو النحاس، وكلاهما تم اختيارهما للتوصيل الحراري الاستثنائي. يعتمد الاختيار الأمثل للمواد على متطلباتك الحرارية المحددة، وقيود الوزن، وميزانية المشروع.
الصورة 1144
الألومنيوم
خيار مفضل لتوازنه الممتاز بين التوصيل الحراري الجيد (على سبيل المثال، 1050 أمبير عند 229 واط/م ك)، وطبيعته خفيفة الوزن، وفعاليته من حيث التكلفة. تعتبر زعانف الألمنيوم متعددة الاستخدامات للتطبيقات العامة والصناعية، وتتميز عادةً بسماكة زعانف تتراوح من 0.2 مم إلى 1.2 مم.

نحاس
يوفر أداءً حراريًا فائقًا، ويتميز بموصلية مضاعفة تقريبًا مقارنة بالألومنيوم. وهذا يجعل النحاس مثاليًا لتحقيق أقصى قدر من تبديد الحرارة في المساحات المحدودة. في حين أنها أثقل وأكثر تكلفة من 3 إلى 6 مرات، إلا أن الزعانف النحاسية يمكن أن تكون أرق (0.1 مم إلى 0.6 مم) وتوفر مقاومة ممتازة للتآكل.


لماذا تتعاون مع Winshare Thermal للمشتتات الحرارية ذات الزعانف Skived الخاصة بك؟

يعد اختيار شريك التصنيع المناسب أمرًا بالغ الأهمية لضمان الأداء الحراري الأمثل في تطبيقاتك المهمة. في Winshare Thermal، نجمع بين الخبرة العميقة والحلول الشاملة والالتزام الثابت بالجودة وخدمة العملاء.
001A6002 3 (4)

  • خبرة ودعم هندسي لا مثيل لهما

    الجزء 12 يقدم مهندسونا الخبراء نماذج حرارية متخصصة وتحسين التصميم، ويصممون حلولًا دقيقة لتناسب ملفك الحراري الفريد. بفضل خبرتنا الواسعة في العمل مع أفضل العملاء على مستوى العالم، فإننا نستفيد من قاعدة بيانات قوية لتحليل المحاكاة والبيانات الضخمة المتراكمة لضبط كل تصميم.

  • حلول شاملة وقفة واحدة

    الجزء 12 نحن نقدم قدرات التصميم والتصنيع من البداية إلى النهاية. يتضمن ذلك اختيار المواد المتخصصة، والتشطيبات السطحية المتنوعة، وتصنيع الآلات المعقدة باستخدام الحاسب الآلي للحصول على ميزات معقدة. سواء كنت بحاجة إلى حلول الإدارة الحرارية المبردة بالهواء أو المبردة بالسائل، فلدينا الإمكانيات اللازمة لمعالجة مصادر الحرارة المتنوعة.

  • ضمان الجودة لا يتزعزع

    الجزء 12 ويتجلى التزامنا بالجودة من خلال شهادات ISO 9001 وISO14001 وIATF 16949. ونحن ندعم ذلك من خلال عمليات فحص حرارية وأبعاد صارمة، مما يضمن أن كل منتج يلبي أعلى المعايير.

  • كفاءة وموثوقية يمكنك الوثوق بها

    الجزء 12 نحن نفخر بالمهل الزمنية السريعة (على سبيل المثال، 15-20 يومًا) والتسليم الموثوق به في الوقت المحدد. إن دعمنا لأحجام الطلبات ذات الحد الأدنى المنخفض يسهل أيضًا إنشاء النماذج الأولية السريعة والمشاريع المتخصصة، مما يؤدي إلى تبسيط عملية التطوير الخاصة بك.

  • الشراكة التي تركز على العملاء

    الجزء 12 تقدم فرق الدعم المخصصة لدينا استجابات سريعة وعينات مجانية وتعاونًا نشطًا لتحسين التصميمات وخفض التكاليف. نحن نضع أنفسنا كشريك استراتيجي لك في الإدارة الحرارية، ونهدف دائمًا إلى تقديم الخدمات الأكثر تفكيرًا مع جودة المنتج الأكثر موثوقية.

التطبيقات والصناعات: حيث تتفوق المشتتات الحرارية ذات الزعانف المتساقطة

تتميز المشتتات الحرارية ذات الزعانف المسطحة بأنها متعددة الاستخدامات للغاية، وتتفوق في التطبيقات التي يكون فيها تبديد الحرارة الفعال والتصميم المدمج أمرًا بالغ الأهمية. وهي فعالة بشكل خاص في إدارة الحرارة في الأجهزة الإلكترونية عالية الطاقة، ومنع تدهور الأداء وإطالة عمر المكونات.
笔记本

أجهزة الكمبيوتر وأجهزة الكمبيوتر المحمولة

توفير تبريد ضروري لوحدات المعالجة المركزية (CPU) ووحدات معالجة الرسومات (GPU) لضمان تشغيل مستقر وعالي الأداء.



قاد

إضاءة LED

تبديد الحرارة لإطالة عمر LED بشكل كبير والحفاظ على كفاءة الإضاءة المثالية.




dianzidianli

إلكترونيات الطاقة

ضروري للتبريد الموثوق به في العاكسات، وإمدادات الطاقة، وأجهزة IGBT، ومعدات اللحام. تتمتع شركة Winshare Thermal بخبرة واسعة في هذا القطاع، حيث تدعم بشكل نشط محولات الطاقة الكهروضوئية ومحولات طاقة الرياح.
نعم

معدات الاتصالات السلكية واللاسلكية

ضمان التشغيل المستمر والموثوق في البنية التحتية الحيوية مثل أجهزة التوجيه والخوادم.

gongyeshebei

الآلات الصناعية والأتمتة

تقديم حلول حرارية قوية للمعدات الثقيلة وأنظمة UPS، بما في ذلك المشتتات الحرارية كبيرة الحجم التي يزيد طولها عن متر واحد للأتمتة الصناعية.
brazed_0004_可再生资源

الطاقة المتجددة

لعب دور حيوي في التشغيل الفعال لمحولات الطاقة الشمسية وتوربينات الرياح، وهو مجال التركيز الأساسي لشركة Winshare Thermal.
brazed_0001_高功率激光设备

أنظمة الليزر والوحدات الحرارية (TEC)

ضمان التشغيل المستقر والدقة لأنظمة الليزر الحساسة والوحدات الكهروحرارية.

التخصيص: حلول المشتت الحراري ذات الزعانف المصممة خصيصًا من Winshare Thermal

باعتبارنا Winshare Thermal، نحن متخصصون في تقديم حلول المشتت الحراري ذات الزعانف المفصلة بالكامل. إن المرونة المتأصلة في عملية الكشط، جنبًا إلى جنب مع الحد الأدنى المنخفض لأحجام الطلبات وغياب تكاليف الأدوات، تتيح لنا تقديم أداء تبريد محسن بدقة يلبي متطلباتك الحرارية والمكانية الفريدة. وهذا يجعلنا شريكًا مثاليًا للتصميمات المخصصة والنماذج الأولية السريعة وعمليات الإنتاج المتخصصة ذات الحجم المنخفض.
فئة التخصيص
خيارات وتفاصيل محددة
Dimensions
ارتفاع الزعنفة: يصل إلى 100-150 ملم (4-6 بوصات)، ويوصى به أقل من 50 ملم. طول الزعنفة: يصل إلى 500 مم (20 بوصة)، محدد بطول كتلة المادة. العرض: غير محدود. سمك الزعنفة: رفيع يصل إلى 0.008 بوصة (0.2 مم) حتى 1.0 مم. تباعد/فجوة الزعانف: الحد الأدنى 0.1 مم (0.004 بوصة) إلى 8.0 مم (0.31 بوصة). التسطيح: بشكل عام ±0.1 مم، يمكن تحقيق 0.03 مم مع التلميع.
مواد
الألومنيوم (1060، 1050A، 6063). النحاس (C1100). مواد هجينة للحالات المتخصصة.
أقصى عرض
الأنودة: ألوان مختلفة، مقاومة معززة للتآكل. طلاء النيكل: طلاء نيكل غير كهربائي لطبقة متساوية، التوصيل الكهربائي. تخميل النحاس: لأحواض الحرارة النحاسية. التلميع: أسطح ناعمة لتحسين تدفق الهواء. طلاء المسحوق: لمسة نهائية متينة. التشطيبات المركبة: السفع الرملي، المصقول، المشكل آليًا، الكرومات الشفاف، انفجار الخرز.
التركيب والتكامل
أنابيب الحرارة المدمجة: تعمل على تحسين الأداء الحراري بشكل كبير. تجميع المروحة: مصمم للتكامل مع المعجبين. تكامل مادة الواجهة الحرارية (TIM): اتصال حراري أفضل. ميزات الآلة: جيوب التخليص، أخاديد المشبك، فتحات التثبيت، فتحات المسامير، التنصت. مرفق دبوس الدفع البلاستيكي: تركيب بسيط وآمن.
دعم التصميم
مساعدة هندسية شاملة من المفهوم إلى التصنيع. النمذجة الحرارية والتحسين. النماذج الأولية السريعة للتكرار السريع. دعم الحد الأدنى لحجم الطلب المنخفض.


الأسئلة المتداولة (FAQ) حول المشتتات الحرارية Skived Fin

  • Q كيف يتم تصنيع المشتت الحراري Skived Fin؟

    A يتكون المشتت الحراري ذو الزعانف المسطحة من كتلة واحدة صلبة من الألومنيوم أو النحاس. تقوم أداة القطع المتخصصة بحلق طبقات رقيقة من المواد، ودفعها للأعلى لتكوين زعانف متكاملة. تضمن هذه العملية المستمرة أن تكون الزعانف جزءًا متأصلًا من القاعدة، مما يمنع مقاومة الواجهة الحرارية. الشكل النهائي واللمسات النهائية تكمل العملية.

  • Q ما هي الفوائد الرئيسية للمشتتات الحرارية Skived Fin؟

    A تشمل المزايا الرئيسية التوصيل الحراري الفائق نظرًا لبنيتها المكونة من قطعة واحدة، وكثافة الزعانف العالية ونسب العرض إلى الارتفاع لزيادة مساحة السطح، ومرونة كبيرة في التصميم، وانخفاض تكاليف الأدوات للحلول المخصصة، وتعزيز المتانة.

  • Q كيف يمكن مقارنة المشتتات الحرارية ذات الزعانف المسطحة بالمشتتات الحرارية ذات الزعانف المبثوقة أو المستعبدة؟

    A توفر الزعانف المسطحة كثافة زعانف أعلى وأداء حراريًا فائقًا مقارنةً بالأحواض الحرارية المبثوقة، والتي تكون محدودة بقوة القالب وتناقص الزعانف. على عكس المشتتات الحرارية ذات الزعانف المربوطة أو النحاسية، فإن الزعانف المسطحة عبارة عن قطعة واحدة متجانسة، مما يتجنب المقاومة الحرارية التي يمكن أن تنشأ من وصلات اللحام أو اللصق، مما يؤدي إلى تحسين كفاءة نقل الحرارة بشكل عام.

  • Q  ما هي المواد المستخدمة عادةً في المشتتات الحرارية Skived Fin؟

    A في الغالب الألومنيوم (على سبيل المثال، 1060، 1050A، 6063 سبائك) أو النحاس (على سبيل المثال، سبائك C1100). يتم اختيار الألومنيوم لطبيعته خفيفة الوزن، وفعاليته من حيث التكلفة، والتوصيل الحراري الجيد، في حين يوفر النحاس موصلية حرارية فائقة للتطبيقات عالية الأداء، على الرغم من كونه أثقل وأكثر تكلفة.





  • Q  ما خيارات التخصيص المتاحة للمشتتات الحرارية Skived Fin؟

    A تتضمن خيارات التخصيص الشاملة تحكمًا دقيقًا في الأبعاد (على سبيل المثال، ارتفاع الزعنفة حتى 150 مم، والطول حتى 500 مم، وسمك الزعنفة رفيع يصل إلى 0.2 مم، والتباعد بحد أدنى 0.1 مم). تشمل الخيارات الأخرى اختيار المواد، والمعالجات السطحية المختلفة (مثل الأكسدة، والطلاء بالنيكل، والتلميع)، وتكامل حلول التركيب مثل أنابيب الحرارة المدمجة أو مجموعات المروحة.

  • Q هل تقدم الحد الأدنى لكميات الطلب المنخفضة (MOQ) لأحواض الحرارة ذات الزعانف Skived المخصصة؟

    A نعم، غالبًا ما يدعم Winshare Thermal الحد الأدنى لكميات الطلب المنخفضة للمشتتات الحرارية ذات الزعانف المخصصة. ويرجع ذلك إلى حد كبير إلى انخفاض تكاليف الأدوات المرتبطة بعملية الكشط، مما يجعل النماذج الأولية السريعة والإنتاج الأصغر مجديًا اقتصاديًا.
