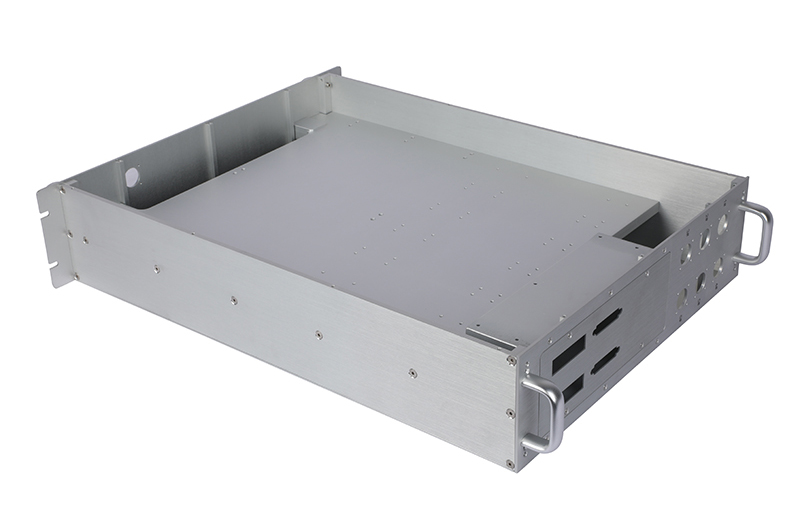

نظام تبريد سائل وتبريد مائي مخصص

تكنولوجيا التبريد السائل

تقنية التبريد السائل هي تقنية تبديد الحرارة التي تستخدم تدفق السائل لإزالة الحرارة بسرعة.

يشير تطبيق التبريد السائل إلى استخدام لوحات التبريد السائلة (وتسمى أيضًا لوحات تبريد المياه،

مشعات التبريد السائلة) المثبتة في مصدر الحرارة

تكنولوجيا التبريد السائل

تقنية التبريد السائل هي تقنية تبديد الحرارة التي تستخدم تدفق السائل لإزالة الحرارة بسرعة. يشير تطبيق التبريد السائل إلى استخدام لوحات التبريد السائلة (وتسمى أيضًا لوحات تبريد المياه ، ومشعات التبريد السائلة) المثبتة في مصدر الحرارة، جنبًا إلى جنب مع المبادلات الحرارية ومضخات التبادل الحراري، لتبديد الحرارة في تدفق سائل متداول. بشكل عام، تُستخدم تقنية التبريد السائل في البيئات التي لا تستطيع فيها أنظمة الحمل الحراري القسري أو تغيير الطور تحقيق تأثيرات تبديد الحرارة بكثافة طاقة حرارية عالية للغاية.
تواصل Winshare Thermal زيادة البحث والتطوير في مجال تكنولوجيا التبريد السائل، وخاصة الابتكار المستمر في عملية إنتاج منتجات تبريد المياه. لقد حصلت على العديد من براءات الاختراع التقنية في مجال الثني الأوتوماتيكي للأنابيب النحاسية، وقوالب البثق، وأنابيب الضغط، واللحام بالالتصاق وغيرها من العمليات التقنية. وهذا يجعل لحام اللوحة المبردة بالماء أكثر استقرارًا، ويقلل بشكل كبير من تسرب الماء للوحة المبردة بالماء، ويحسن موثوقية تبديد الحرارة للوحة المبردة بالماء؛ يتم إجراء المعالجة الفنية على سطح اللوحة المبردة بالسائل لتحقيق اتصال أفضل مع مصدر الحرارة وتحسين كفاءة تبديد الحرارة.

يوفر Winshare Thermal مجموعة متنوعة من أنواع هياكل تبديد الحرارة المبردة بالماء للاختيار من بينها

أنبوب مدفون يشكل مجرى مبرد بالماء + وصلة أنبوب
قالب بثق جانبي مجرى مبرد بالماء + لحام
مجرى مبرد بالماء مضاف آليًا + لحام
مجرى مبرد بالماء مصبوب بالقالب + لحام

احصل على عرض الأسعار الفوري الخاص بك

حل تبريد المياه SVG

يقدم عملاء SVG الرسومات والمتطلبات:

الوصف الفني:
(1) قدرة تبديد الحرارة للمبرد المبرد بالماء المصمم هي 920w×2=1840w؛
(2) الضغط ≥7bar/30min، لا يوجد تسرب؛
(3) درجة حرارة بيئة التشغيل: -45 درجة مئوية إلى 45 درجة مئوية؛
(4) مقاومة التدفق للوحة المبردة بالماء: <50KPa، 11L/min، كثافة الحجم: 50% ماء + 50% محلول جلايكول؛
(5) درجة حرارة المدخل هي 60 درجة مئوية، وأعلى درجة حرارة للسطح أقل من 90 درجة مئوية، وفرق درجة الحرارة هو 3 درجات مئوية.

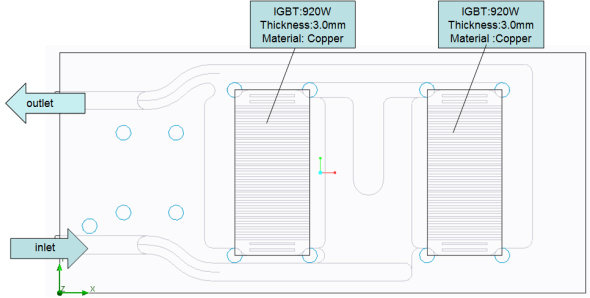

رسم تخطيطي لنموذج تصميم محاكاة المبرد المبرد بالماء SVG والمعلمات ذات الصلة:

معلمات التصميم الحراري:

اعتماد طريقة تبريد المياه، المادة AL6063-T6، مقاومة التدفق للوحة تبريد المياه : <50KPa، 11L/min، كثافة الحجم: 50% ماء + 50% محلول جلايكول؛ درجة حرارة المدخل هي 60 درجة مئوية، ولا يوجد بين لوحة تبريد الماء ووسط IGBT.

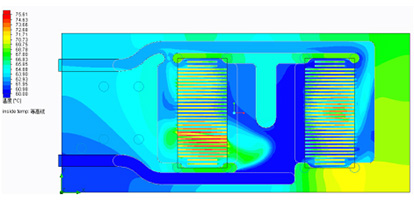

رسم تخطيطي لنتائج محاكاة فقدان درجة حرارة المقطع العرضي للوحة المبردة بالماء:

درجة حرارة المدخل هي: 60 درجة مئوية؛
درجة حرارة المخرج: 63.84 درجة مئوية؛
تدفق الحجم: 11 لتر/دقيقة.

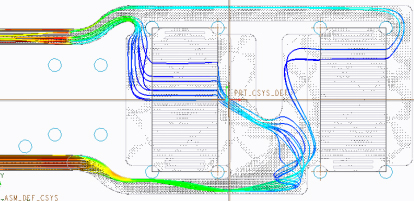

رسم تخطيطي لنتائج محاكاة مسار تدفق المقطع العرضي في اللوحة المبردة بالماء
رسم تخطيطي لنتائج محاكاة توزيع سرعة المقطع العرضي في اللوحة المبردة بالماء

رسم تخطيطي لنتائج محاكاة تغيرات الضغط المقطعي في الصفائح المبردة بالماء

ضغط المدخل: 102727.78 باسكال؛
ضغط المخرج: 101325.02Pa؛
انخفاض الضغط: 1402.76 باسكال.

رسم تخطيطي لمحاكاة التغير في درجة حرارة غلاف لوحة تبريد الماء IGBT

أعلى درجة حرارة هي: 85.25 درجة مئوية؛
فرق درجة الحرارة للوحة المبردة بالماء: 83.22°C-82.39°C=0.83°C،
أقل من 3°C المطلوبة، مما يلبي متطلبات التصميم.

ملخص بيانات المحاكاة الحرارية

حل التبريد	50% ماء + 50% إيثيلين جلايكول				IGBT درجة الحرارة الأساسية
حل التبريد	أقصى درجة حرارة للوحة تبريد المياه	تدفق الحجم	درجة حرارة المدخل	انخفاض الضغط	#1	#2	فرق درجة الحرارة
لوحة تبريد المياه	85.25 درجة مئوية	11 لتر/دقيقة	60 درجة مئوية	1402.8 باسكال	82.39	83.22	0.83

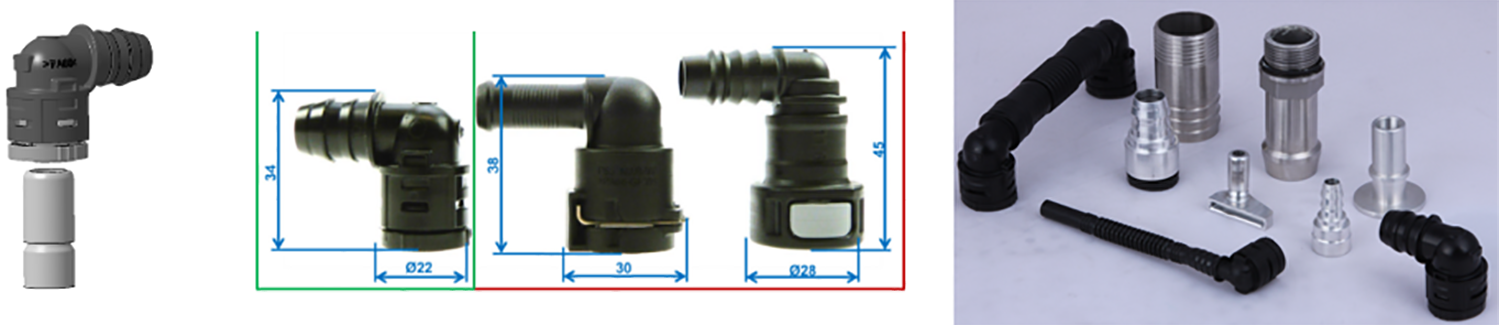

توفر حلول تبريد المياه خيارات مشتركة

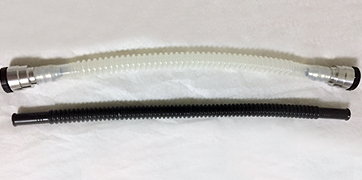

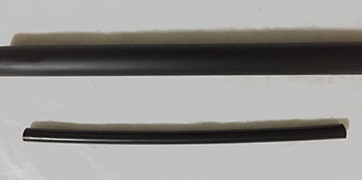

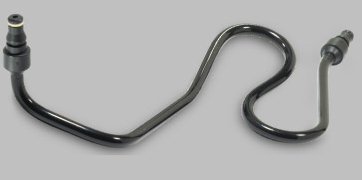

يوفر حل تبديد الحرارة المبرد بالماء خيارات خطوط الأنابيب
