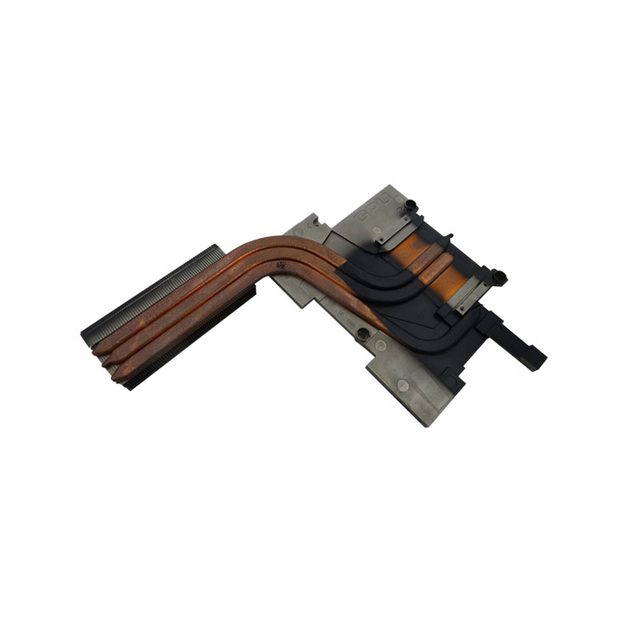

الوحدة الحرارية لأنابيب الحرارة

ال أنبوب الحرارة هو عنصر نقل الحرارة مع الموصلية الحرارية العالية. مبدأ عمل أنبوب الحرارة: أنبوب الحرارة عبارة عن مكون صناعي يتمتع بنقل حرارة ممتاز. يتكون أنبوب الحرارة الشائع الاستخدام من ثلاثة أجزاء: الجسم الرئيسي عبارة عن أنبوب معدني مغلق به كمية صغيرة من وسط العمل والهيكل الشعري بالداخل، ويجب استبعاد الهواء والحطام الآخر الموجود في الأنبوب.

يتم استخدام ثلاثة مبادئ فيزيائية عندما يعمل الأنبوب الحراري:

1. في حالة الفراغ، تنخفض درجة غليان السائل.

2. الحرارة الكامنة لتبخير نفس المادة أعلى بكثير من الحرارة المحسوسة.

3. قوة الشفط للهيكل الشعري المسامي على السائل يمكن أن تجعل السائل يتدفق.

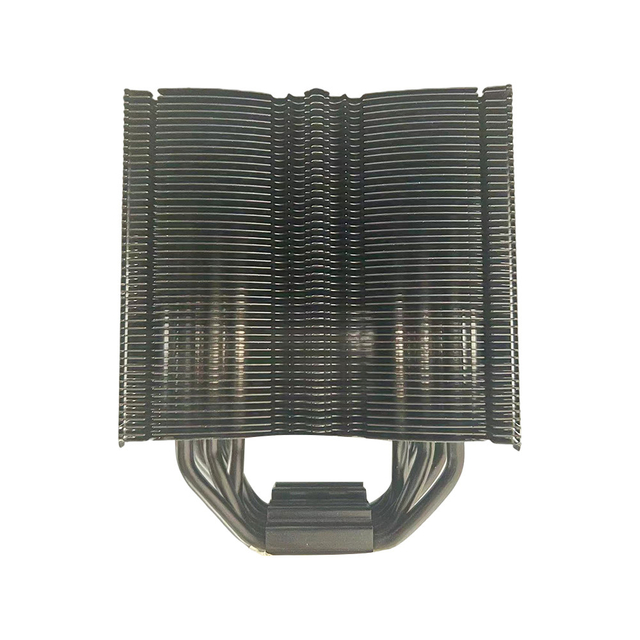

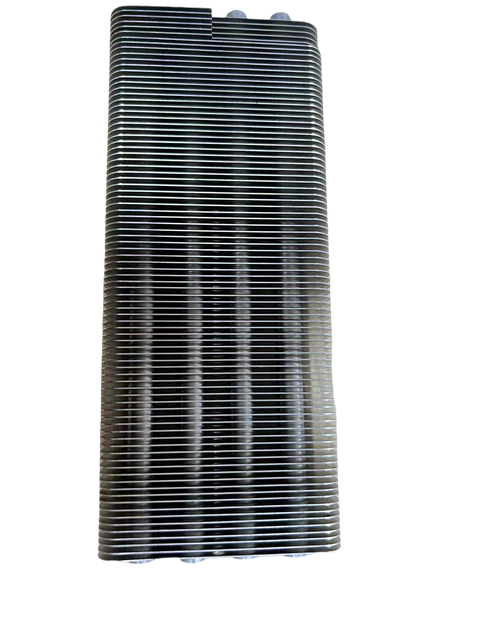

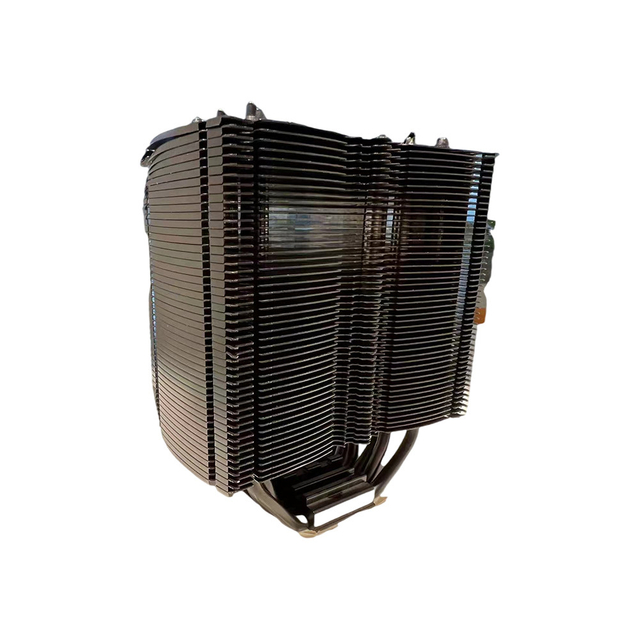

زعنفة مطوية/زعنفة سحاب + بالوعة حرارية لأنبوب الحرارة: لوح FIN + المشتت الحراري لأنبوب الحرارة هو لحام لوح FIN وأنبوب الحرارة من خلال معجون اللحام، واستخدام أداء نقل الحرارة لأنبوب الحرارة لنقل الحرارة بسرعة. كفاءة تبديد الحرارة عالية وأداء تبديد الحرارة مستقر. يمكن استخدام FIN مع النحاس، وهو مصنوع من مادة الألومنيوم، والتي يمكن أن تقلل من وزن المنتج وتكلفة الإنتاج في ظل متطلبات الأداء المختلفة، وهي مناسبة للإنتاج الضخم.

زعنفة سكيفيد + بالوعة الحرارة لأنبوب الحرارة: أسنان المجرفة + المشتت الحراري لأنبوب الحرارة عبارة عن زعنفة مجرفة وأنبوب حراري ملحوم بمعجون اللحام. تجمع عملية الإنتاج هذه بين امتصاص الحرارة ونقل الحرارة للأنبوب الحراري وأداء تبديد الحرارة لسن المجرفة مستقر للغاية. مجتمعة معًا، يتم نقل الحرارة بسرعة من مصدر الحرارة لضمان التشغيل الآمن والمستقر للمعدات؛ بالمقارنة مع المشتت الحراري لشريحة FIN + أنبوب الحرارة، يتم تقليل تكلفة فتح القالب، وتكون كمية الإنتاج صغيرة نسبيًا، وهي مناسبة نسبيًا للدفعات الصغيرة والإنتاج المتنوع.

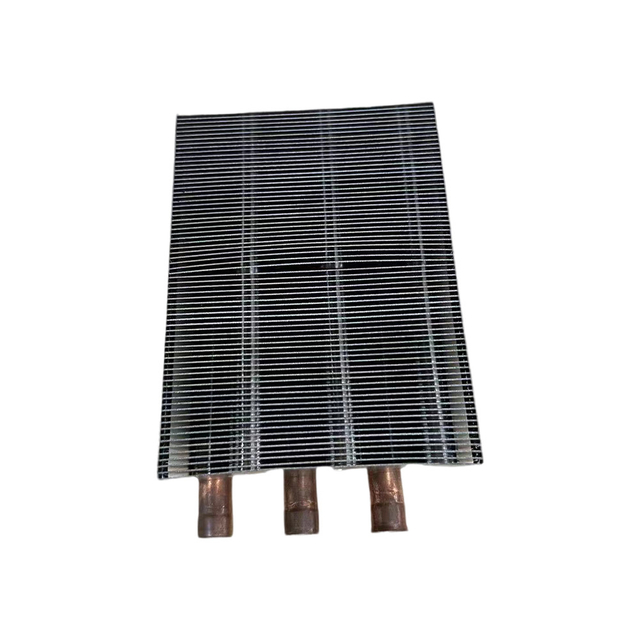

مزيج من الألومنيوم والنحاس + بالوعة الحرارة لأنبوب الحرارة: يتم دمج الأنابيب النحاسية المصممة مسبقًا وضغطها في لوحة الألومنيوم بأخدود محجوز، ويتم استخدام راتنجات الإيبوكسي لملء الفجوة لتقليل المقاومة الحرارية لهواء الفجوة، ثم معالجتها بواسطة CNC.
