تخصيص أنابيب الحرارة Winshare

سبيكة Winshare الحرارية: توصيل حراري عالي الكفاءة، تخصيص مرن، حل مشاكل تبديد الحرارة المحلية.

ما هي الأنابيب الحرارية؟

الأنابيب الحرارية عبارة عن عناصر نقل الحرارة ذات موصلية حرارية عالية للغاية وتُعرف باسم 'الموصلات الحرارية الفائقة'. إنها تستخدم دورة تغيير مرحلة التبخر والتكثيف لسائل العمل في أنبوب مفرغ مغلق لنقل الحرارة. عندما يتم تطبيق الحرارة على أحد طرفي أنبوب الحرارة (الطرف التبخيري)، فإن سائل العمل الموجود بالداخل سوف يتبخر بسرعة ويمتص الحرارة؛ يتدفق البخار إلى الطرف الآخر (طرف التكثيف) مدفوعًا بضغط تفاضلي صغير، حيث يتكثف ويطلق الحرارة، وينقل الحرارة بكفاءة. يتدفق السائل المكثف مرة أخرى إلى نهاية التبخر من خلال هيكل الفتيل داخل أنبوب الحرارة، مما يكمل دورة مستمرة.

يمكن أن تصل التوصيل الحراري الفعال للأنابيب الحرارية إلى مئات أو حتى آلاف المرات من النحاس النقي، وهو ما يتجاوز بكثير أي مادة معدنية معروفة. نظرًا لبنيتها السلبية والفعالة والصامتة والمرنة، أصبحت الأنابيب الحرارية حلاً مثاليًا لحل مشاكل تبديد الحرارة في النقاط الساخنة المحلية وتجانس الحرارة في المعدات الإلكترونية والمعدات الصناعية وغيرها من المجالات، ومناسبة بشكل خاص للتطبيقات المخصصة ذات المساحة المحدودة والمتطلبات العالية لكفاءة وموثوقية تبديد الحرارة.

الفوائد الأساسية لأنابيب الحرارة Winshare

موصلية حرارية ممتازة للغاية

إن التوصيل الحراري الفعال لأنابيب الحرارة يتجاوز بكثير أي مادة معدنية معروفة، ويمكنها نقل الحرارة بسرعة من مصدر الحرارة إلى منطقة تبديد الحرارة مع اختلاف بسيط جدًا في درجة الحرارة، مما يجعلها مثالية لحل مشكلة كثافة تدفق الحرارة العالية.

تخصيص شكل مرن للغاية

يمكن ثني الأنابيب الحرارية، وتسطيحها، وختمها، وحتى تحويلها إلى أشكال معقدة ثلاثية الأبعاد وفقًا لمساحة التطبيق الفعلية، والتكيف بشكل مثالي مع مختلف مساحات تبديد الحرارة المدمجة والخاصة لتحقيق التكامل المخصص.

عملية سلبية مع موثوقية عالية

يعمل الأنبوب الحراري بدون طاقة خارجية أو أجزاء متحركة، مما يعني أنه موثوق للغاية وطويل الأمد، ويعمل بدون ضوضاء أو اهتزاز أو صيانة منخفضة. حتى يتم تصنيعه في أشكال معقدة ثلاثية الأبعاد وفقًا لمساحة التطبيق الفعلية، ويتكيف تمامًا مع مختلف مساحات تبديد الحرارة المدمجة والخاصة لتحقيق التكامل المخصص.

قدرة ممتازة على معادلة درجة الحرارة

يمكن للأنابيب الحرارية أن تنشر الحرارة بسرعة من النقاط الساخنة المحلية إلى سطح تبديد الحرارة بأكمله، مما يحقق توحيد درجة الحرارة، ويقلل بشكل فعال من درجة حرارة وصلة الرقاقة، ويحسن أداء المعدات وعمرها.

مجموعة واسعة من القدرة على التكيف مع درجات الحرارة

من خلال اختيار سوائل عمل مختلفة، يمكن للأنابيب الحرارية أن تعمل بكفاءة على نطاق واسع من درجات الحرارة من -عشرات الدرجات إلى أكثر من مائتي درجة، مما يلبي احتياجات البيئات المتنوعة المتطلبة.

حل تبريد فعال من حيث التكلفة

بالمقارنة مع أنظمة التبريد النشطة، توفر الأنابيب الحرارية تبديدًا عاليًا للحرارة مع انخفاض التكاليف الأولية وتكاليف التشغيل، مما يجعلها خيارًا فعالاً من حيث التكلفة للعديد من التطبيقات ذات الأحمال المتوسطة إلى العالية.

مبادئ تكنولوجيا الأنابيب الحرارية Winshare

يعتمد مبدأ العمل الأساسي لأنابيب الحرارة على نقل الحرارة بتغير الطور، مما يسمح لها بامتصاص الحرارة من طرف مصدر الحرارة ونقلها بسرعة إلى طرف تبديد الحرارة بكفاءة كبيرة. يتم تداول العملية برمتها في غرفة مفرغة مغلقة

تبخر

نقل الحرارة من مصدر الحرارة (على سبيل المثال، وحدة المعالجة المركزية، شريحة LED) إلى قسم التبخر في أنبوب الحرارة. يمتص سائل العمل (مثل الماء والميثانول وما إلى ذلك) داخل قسم التبخر الحرارة ويتحول بسرعة من السائل إلى الغازي (البخار).

تدفق البخار

وبما أن درجة الحرارة عند نهاية التبخر أعلى قليلاً منها عند نهاية التكثيف، يتم توليد فرق بسيط في الضغط، ويتدفق البخار إلى قسم التكثيف بسرعة كبيرة جدًا في الأنبوب.

التكثيف

بعد أن يصل البخار إلى قسم التكثيف، فإنه ينقل الحرارة إلى المبرد أو وسط التبريد، ويعود التكثيف الخاص به إلى الحالة السائلة. عودة السائل: يمر السائل المتكثف عبر هيكل الفتيل داخل أنبوب الحرارة ويستخدم القوة الشعرية (وليس الجاذبية) ليتدفق عائداً إلى قسم التبخر لإكمال دورة مغلقة.

تتيح دورة التبخر والتكثيف والتدفق المستمرة هذه للأنابيب الحرارية نقل كميات كبيرة من الطاقة الحرارية مع اختلافات صغيرة جدًا في درجات الحرارة، كما أن موصليتها الحرارية الفعالة تتجاوز بكثير تلك التي لأي معدن صلب، وهي تقنية رئيسية للإدارة الحرارية الفعالة.

أنواع وإنشاءات أنابيب الحرارة Winshare

تقدم Winshare مجموعة متنوعة من أنواع الأنابيب الحرارية والشعيرات الدموية الداخلية لتلبية احتياجات سيناريوهات التطبيق المختلفة لقدرة نقل الحرارة، ومقاومة الجاذبية، والتكلفة، وقيود المساحة.

هياكل الفتيل

متكلس: يتكون من تلبيد مسحوق معدني لتشكيل هيكل مسامي، مع قوة شعرية قوية، ومقاومة ممتازة للجاذبية، وقدرة نقل حرارة عالية، ومناسب لكثافة تدفق الحرارة العالية وأي تطبيق في الاتجاه. مخدد: جدار داخلي محزز متوازي بهيكل بسيط ومنخفض التكلفة، ومناسب لنقل الحرارة في الاتجاهات الأفقية أو بمساعدة الجاذبية. الشبكة: مصنوعة من خلال لف طبقات متعددة من الشبكات السلكية، وهي فعالة من حيث التكلفة مع قوة شعرية معتدلة ومناسبة لكثافة تدفق الحرارة المتوسطة وتطبيقات التوجيه المحددة.

منتجات الأنابيب الحرارية

أنابيب الحرارة القياسية: أنابيب الحرارة الأسطوانية الأكثر شيوعًا، والتي يتراوح قطرها من 3 مم إلى 12 مم، يمكن ثنيها وتسويتها لتتكيف بمرونة مع المساحة. غرف البخار: أنابيب حرارية مستوية تعمل على نشر الحرارة بسرعة على مستوى ثنائي الأبعاد لتحقيق تأثير تجانس درجة الحرارة، ومناسبة للتجانس السطحي للرقائق ذات كثافة تدفق الحرارة العالية. أنابيب الحرارة الحلقية: استخدم المضخات الشعرية والمضخات الشعرية المساعدة لتشكيل حلقة مغلقة تسمح بنقل الحرارة لمسافات طويلة وعالية الطاقة دون حساسية اتجاهية.

سوائل العمل

الماء: سائل العمل الأكثر استخدامًا، مناسب لدرجة الحرارة من 30 درجة مئوية إلى 200 درجة مئوية، حرارة كامنة عالية، موصلية حرارية ممتازة. الميثانول: مناسب للبيئات المبردة التي تتراوح من -20 درجة مئوية إلى 100 درجة مئوية. الأمونيا: مناسبة لدرجات حرارة منخفضة للغاية من -60 درجة مئوية إلى 60 درجة مئوية. الأسيتون: مناسب لدرجات الحرارة المنخفضة إلى المتوسطة من 0 درجة مئوية إلى 120 درجة مئوية.

احصل على خطة مخصصة الآن

أنابيب Winshare الحرارية: معلمات المنتج الأساسية وقدرات التخصيص

توفر منتجات الأنابيب الحرارية من Winshare درجة عالية من المرونة والتخصيص لتلبية احتياجات التطبيقات الخاصة بك. فيما يلي نطاق قدراتنا في التصميم والتصنيع

سعة النقل الحراري

يمكن أن يصل أنبوب الحرارة الواحد إلى 500 واط، ويعتمد ذلك على حجم أنبوب الحرارة، وسائل العمل، والهيكل الشعري، ودرجة حرارة التشغيل. يمكن تخصيصها وفقًا لمتطلبات الحمل الحراري.

درجة حرارة التشغيل

يغطي -60 درجة مئوية إلى 200 درجة مئوية عن طريق اختيار سوائل العمل المختلفة ومواد الأنابيب والقشرة، يمكنه استيعاب نطاق واسع من درجات حرارة التشغيل.

المقاومة الحرارية

منخفضة تصل إلى 0.05 درجة مئوية/وات. المقاومة الحرارية الفعالة لأنبوب الحرارة منخفضة للغاية، مما يضمن نقل الحرارة بكفاءة من طرف التبخر إلى طرف التكثيف

تخصيص الحجم والشكل

القطر 3 مم - 12 مم، الطول يصل إلى 1000 مم يمكن ثنيها، تسطيحها، ومعالجتها بشكل خاص وفقًا لقيود المساحة لتحقيق تكامل الهياكل المعقدة.

غلاف الأنبوب والمواد الشعرية

النحاس، الألومنيوم، الفولاذ المقاوم للصدأ، إلخ. يمكن اختيار مجموعة المواد المناسبة بناءً على احتياجات التوصيل الحراري، والتكلفة، ومقاومة التآكل.

المعالجة السطحية

طلاء النيكل، والتخميل، والرش، وما إلى ذلك متوفر في مجموعة متنوعة من التشطيبات لتعزيز مقاومة التآكل، والعزل، أو الجماليات.

أنابيب الحرارة Winshare: شهادة الجودة وضمانها

لدى Winshare Thermal Alloy التزام صارم بجودة أنابيب الحرارة الخاصة بها. لقد أنشأنا نظامًا سليمًا لإدارة الجودة وأجرينا عددًا من الاختبارات الصارمة على كل منتج لضمان أدائه واستقراره على المدى الطويل.

اختبار صارم للمصنع

اختبار قدرة نقل الحرارة: قم بقياس حد نقل الحرارة لأنابيب الحرارة بدقة تحت أحمال حرارية مختلفة.
اختبار المقاومة الحرارية: يقيم أداء المقاومة الحرارية لأنابيب الحرارة في ظل ظروف التشغيل الفعلية.
اختبار التسرب: يتم استخدام معدات عالية الدقة مثل أجهزة كشف التسرب بمطياف كتلة الهيليوم لضمان أن الختم الداخلي لأنبوب الحرارة خالي من التسرب.
اختبار الغاز غير المتكثف (NCG Test): يكتشف وجود غازات سائلة غير عاملة داخل أنبوب الحرارة مما يؤثر على الأداء.
اختبار دورة الحياة: محاكاة ظروف التشغيل طويلة المدى للتحقق من متانة وثبات الأنابيب الحرارية.
اختبار الأداء بعد الانحناء/التسطيح: يضمن احتفاظ الأنابيب الحرارية بخصائص تصميمها بعد تشكيلها ومعالجتها.
شهاداتنا الرئيسية

ISO 9001:2015: شهادة نظام إدارة الجودة المعترف بها عالميًا، والتي تغطي دورة حياة المنتج بأكملها.
IATF 16949: نظام إدارة الجودة لصناعة السيارات لتوفير أعلى ضمان للمجالات شديدة الطلب مثل إلكترونيات السيارات.
ISO 14001:2015: شهادة نظام الإدارة البيئية، مما يعكس التزامنا بالاستدامة والتصنيع الصديق للبيئة.
UL / CE / RoHS: تتوافق المنتجات مع لوائح السلامة والصحة والبيئة في الأسواق الرئيسية حول العالم.

تطبيقات Winshare أنابيب الحرارة

الخوادم والبيانات

مراكز وحدة المعالجة المركزية، GPU، HPC التبريد

سيارات الطاقة الجديدة

وحدات البطارية، وحدات التحكم في المحركات

الالكترونيات الاستهلاكية

أجهزة الكمبيوتر المحمولة وأجهزة الألعاب والهواتف الذكية

معدات الاتصالات السلكية واللاسلكية

محطة قاعدة 5G، وحدة الاتصالات

إضاءة LED عالية الطاقة

أضواء الشوارع، وأضواء المسرح، وأجهزة العرض

الأجهزة الطبية التشخيصية

الأدوات والمعدات الطبية بالليزر

عملية تخصيص أنابيب الحرارة Winshare

تحليل المتطلبات والتصميم الحراري

التواصل معك بعمق حول خصائص مصدر الحرارة، وقيود المساحة، وأهداف تبديد الحرارة، والظروف البيئية لإجراء تصميم حراري أولي وتحديد حجم أنابيب الحرارة وعددها وتخطيطها.

اختيار المواد والهيكلية

قم بتحسين التصميم الداخلي لأنبوب الحرارة عن طريق اختيار مادة الغلاف المناسبة ونوع الشعيرات الدموية وسائل العمل بناءً على قدرة نقل الحرارة ودرجة حرارة التشغيل ومتطلبات الاتجاهية.

التصنيع الدقيق والقولبة

يتم استخدام معدات عالية الدقة لمعالجة القشرة والأنابيب وإنتاج هيكل الشعيرات الدموية. اعتمادًا على الاحتياجات المخصصة، يمكن ثني أنابيب الحرارة أو تسطيحها أو لحامها أو دمجها في وحدة تبديد الحرارة.

استخراج الفراغ وملء مواد العمل

في بيئة نظيفة تمامًا، يتم تفريغ أنبوب الحرارة بالكامل لضمان عدم وجود غاز غير قابل للتكثيف بالداخل. وبعد ذلك، يتم شحن الكمية المناسبة من سائل العمل وإغلاقها بدقة.

اختبار الأداء والتحقق من الجودة

يتم اختبار كل أنبوب حراري من حيث القدرة على نقل الحرارة، والمقاومة الحرارية، وضيق الهواء، والعمر لضمان أن أداء المنتج يلبي متطلبات التصميم ومعايير الصناعة.

الإنتاج الضخم والتسليم في الوقت المحدد

في ظل إدارة صارمة للإنتاج ومراقبة الجودة، ابدأ الإنتاج الضخم لضمان اتساق المنتج وتسليم طلباتك في الوقت المحدد لتلبية متطلبات السوق الخاصة بك.

لماذا تختار Winshare Thermal Alloy؟

خبرة النخبة والشراكة الموثوقة

Winshare Thermal Alloy هي شركة رائدة في الإدارة الحرارية للطاقة الجديدة، وهي مبنية على فريق تصميم من النخبة يتمتع بخبرة في خدمة أفضل الشركات الحرارية العالمية وعملاء Fortune 500. تتمثل قيمتنا الأساسية في توفير حلول تبريد موثوقة وعالية الأداء، مما يجعلنا شريكًا موثوقًا به وطويل الأمد لعمالقة الصناعة مثل Delta وSungrow وBYD في معالجة التحديات الحرارية الحرجة عالية الطاقة.

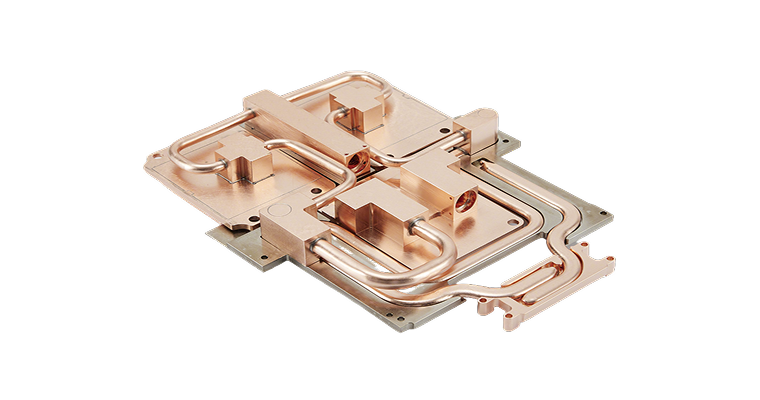

قدرة الوحدة الحرارية للأنابيب الحرارية المتخصصة

ميزتنا التقنية الرئيسية هي الخبرة العميقة في تصميم وتصنيع الوحدة الحرارية للأنابيب الحرارية. نحن نستخدم عمليات متقدمة مثل اللحام بالتحريك الاحتكاكي (FSW)، والنحاس الأصفر، وبيانات المحاكاة الشاملة لضمان الأداء الحراري الأمثل. يتيح لنا هذا الإتقان المتخصص في تكنولوجيا الأنابيب الحرارية، إلى جانب التصنيع الشامل للألواح الباردة السائلة والزعانف المسطحة، تقديم حلول مبتكرة ومصممة بدقة.

جودة صارمة وتخصيص شامل

نحن نعمل وفقًا لأعلى المعايير، ونحافظ على أنظمة إدارة الجودة مثل ISO9001 وTS16949. يتضمن التزامنا التخصيص الشامل، وتقديم الدعم الشامل بدءًا من مفهوم المنتج وحتى الإنتاج الضخم، بما في ذلك تحليل التصميم المهم لقابلية التصنيع (DFM). نحن نضمن أن كل منتج متكامل تمامًا وموثوق وعالي الجودة.

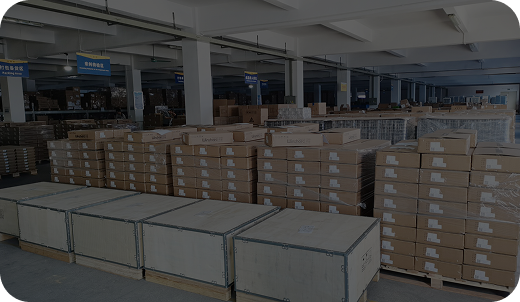

ضمان الإنتاج الضخم وقابلية التوسع

وإدراكًا للمتطلبات الكبيرة للقطاعات سريعة النمو، توفر Winshare قدرة إنتاج ضخمة قوية للوحدات الحرارية لأنابيب الحرارة والحلول الأخرى. نحن ندمج بسلاسة في سلسلة التوريد الخاصة بك، مما يضمن التسليم السريع والمتسق وقابلية التوسع بتكلفة معقولة. وهذا يضمن دخول منتجاتك إلى السوق بثقة وبسرعة.

أنابيب Winshare الحرارية: الأسئلة المتداولة (FAQs)

Q هل يتأثر أداء تبديد الحرارة للأنابيب الحرارية بالاتجاه؟

A نعم، يمكن أن يتأثر أداء تبديد الحرارة للأنابيب الحرارية باتجاه الجاذبية. أفضل أداء هو عندما تكون نهاية التبخر أعلى من نهاية التكثيف (الاتجاه بمساعدة الجاذبية). يكون الأداء ثانويًا عند وضعه أفقيًا؛ تكون متطلبات الشعيرات الدموية أعلى عندما تكون نهاية التبخر أقل من نهاية التكثيف (في الاتجاه المضاد للجاذبية)، وتكون أنابيب الحرارة الملبدة بشكل عام أكثر ملاءمة للتطبيقات المضادة للجاذبية.
Q كم من الوقت يستمر أنبوب الحرارة؟

A أنابيب حرارية مصممة ومصنعة بشكل صحيح لتدوم طويلاً. تستخدم الأنابيب الحرارية الخاصة بـ Winshare مواد عالية النقاء وعمليات إغلاق صارمة لضمان عدم فقدان سائل العمل الداخلي. في ظل ظروف التشغيل العادية، غالبًا ما يتطابق عمرها الافتراضي مع عمر الأجهزة الإلكترونية، أو حتى أطول، حتى عقود.
Q ما هو سائل العمل داخل أنبوب الحرارة؟ هل هي آمنة؟

A يتم اختيار سائل العمل داخل أنبوب الحرارة وفقًا لنطاق درجة حرارة التشغيل، والأكثر استخدامًا هو الماء، بالإضافة إلى الميثانول والأسيتون والأمونيا وغيرها. يتم إغلاق هذه السوائل داخل أنابيب الحرارة ولا تتسرب إلى البيئة الخارجية. تتوافق سوائل العمل وعمليات التصنيع التي نستخدمها مع معايير البيئة والسلامة، مما يضمن أن المنتجات غير ضارة بالبشر والبيئة.
Q ما الفرق بين أنابيب الحرارة وغرف البخار؟

A الأنابيب الحرارية هي عناصر خطية لنقل الحرارة تستخدم في المقام الأول لنقل الحرارة من نقطة إلى أخرى. يمكن فهم غرفة البخار على أنها أنبوب حراري مستوٍ ثنائي الأبعاد، يمكنه نشر الحرارة وتجانسها بسرعة عبر السطح بأكمله، وهو مناسب لتوحيد السطح لرقائق كثافة تدفق الحرارة العالية، ويوفر قدرات أقوى لتبديد الحرارة المحلية.
