Custom Heat Sink for PV Inverters
حلول التبريد للعاكسات PV
وتسمى العاكسون أيضا منظمات الطاقة. تسمى عملية تحويل قوة DC إلى طاقة التيار المتردد. تسمى الدائرة التي يمكن أن تدرك الوظيفة المضطربة دائرة العاكس. يسمى الجهاز الذي يمكن أن يدرك العملية المضطربة جهاز محبط أو عاكس. في نظام توليد الطاقة الشمسية

حلول التبريد للعاكسات PV

وتسمى العاكسون أيضا منظمات الطاقة. تسمى عملية تحويل قوة DC إلى طاقة التيار المتردد. تسمى الدائرة التي يمكن أن تدرك الوظيفة المضطربة دائرة العاكس. يسمى الجهاز الذي يمكن أن يدرك العملية المضطربة جهاز محبط أو عاكس. في نظام توليد الطاقة الشمسية، تعد كفاءة العاكس عاملا مهما يحدد قدرة الخلية الشمسية وقدرة بطارية التخزين. سوف يتسبب انهيار العاكس PV في إيقاف نظام الكهروضوئية وهذا يؤدي مباشرة إلى فقدان توليد الطاقة. لذلك، فإن الموثوقية العالية هي مؤشر فني مهم للمعدات الكهروضوئية.
يعد التبريد الجيد للمعدات الكهروضوئية معيارا مهما لضمان الموثوقية العالية لعمليتها. لذلك، يوصى بتنفيذ المحاكاة الحرارية في بداية مرحلة تصميم العاكس الكهروضوئية، وقد أصبح هذا هو أول مشكلة تعتبرها مصنعي العاكس PV. باعتبارها واحدة من الشركات المصنعة ذات الطاقة العالية المهنية في الصين، فإن WinShare Thermal لديه فريق تصميم وتطوير حراري رائع، يمتلك قدرة إجراء محاكاة واختبار حراري موثوق بها. لقد تعاوننا مع العديد من المصنعين العاكسين المحليين والخارجيين في مجال التبريد في تكنولوجيا التبريد للعاكسين وتم تزويد الخدمات والدعم مع تكنولوجيا التبريد المهنية لدينا.

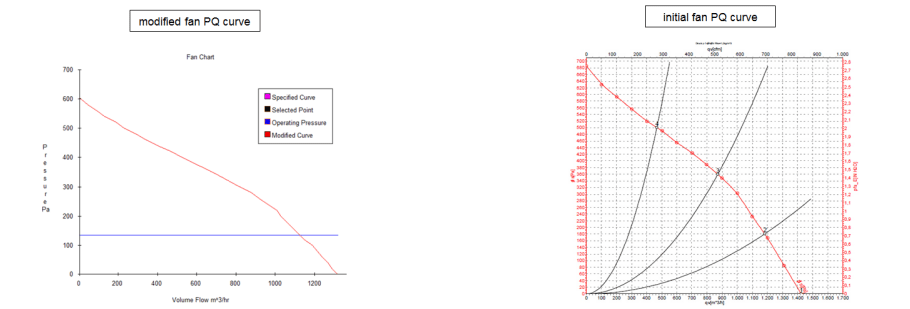

على تولي المعاوقة للنظام 80 السلطة الفلسطينية، يمكن ضبط منحنى المروحة من خلال بالوعة الحرارة على النحو التالي.

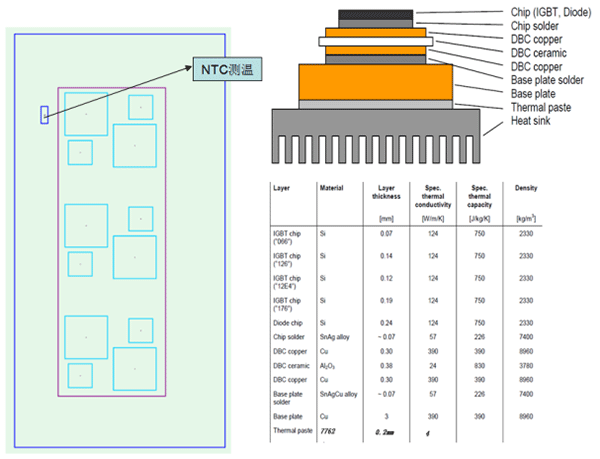

الرقم الأعلى الأيسر هو التخطيطي للهيكل الداخلي وأجهزة تبديد الحرارة من Infineon IGBT

الصمام الثنائي: 59W؛
IGBT: 124.5W؛
المجموع: 1100ww؛
على افتراض أن مواد الواجهة الحرارية هي 0.15 مم
سميكة مع الموصلية الحرارية K = 3W / M * K

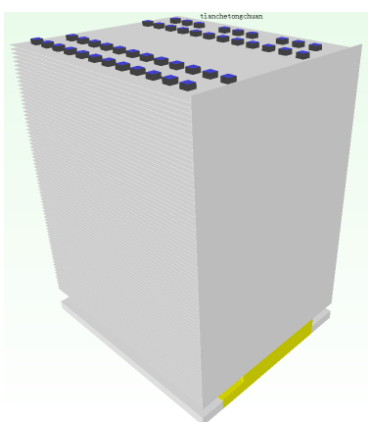

التخطيطي لنموذج المحاكاة للحل بالوعة الحرارة ومعاييره:

المعلمات بالوعة الحرارة:
الأبعاد: W236 * L200 * H304mm
الزعنفة:
سمك: 0.6mm.
فجوة الزعنفة: 3.0mm
عدد الزعانف: 77fins
معلمات أنابيب الحرارة:
DD8 أنبوب متكلس أو هيكل الأخدود؛
يتم استخدام 24 جهاز كمبيوتر شخصي من أنابيب الحرارة على شكل حرف U (تخطيط طبقة واحدة) و 48 جهاز كمبيوتر شخصى من أنابيب الحرارة على شكل حرف L (تخطيط الطبقة المزدوجة)
4258 يستخدم معجون اللحيم منخفضة الحرارة منخفضة للحام.
قاعدة: لوحة + لوحة النحاس (منطقة مصدر الحرارة IGBT)
يحتوي التصميم ذو طبقة واحدة من أنابيب الحرارة على تكلفة أقل وأداء تبريد أعلى مقارنة بالطبقات المزدوجة من أنابيب الحرارة.

ملخص بيانات محاكاة حل التبريد العاكس PV:

حل

تا

قوة

H.S.
TB ماكس

H.S.
تلا

NTC1.

NTC2.

NTC3.

معجب
نقطة العمل

قاعدة +.
كتلة النحاس

55

IGBT / 3PCS.
1100 واط / كل
مفاعل
700W.

85.1

28

87.6

88.1

87.5

1127.5
م ^ 3 / ساعة
215pa.
