Bonded-fin-heat-sink4_01
حلول الألواح الباردة المبثوقة من السبائك الحرارية Winshare
سبيكة Winshare الحرارية: حجم كبير، فعال من حيث التكلفة، مثالي لتبريد الحمل الحراري المتوسط
Frame 1321318651 (2)

ما هي لوحات الباردة مقذوف؟

الألواح الباردة المبثوقة (ECPs) عبارة عن أحواض حرارية مبردة بالسائل يتم تصنيعها باستخدام عملية قذف المعادن. تتضمن هذه العملية بثق قطعة معدنية ساخنة (عادةً سبائك الألومنيوم) من خلال قالب ذو شكل مقطع عرضي محدد، مما يشكل الخطوط الخارجية للوحة الباردة وقنوات التبريد بداخلها في نفس العملية.
تمنح طريقة التصنيع ذات القطعة الواحدة هذه اللوحة الباردة المبثوقة سلامة هيكلية ممتازة، مما يلغي الحاجة إلى اللحام أو اللحام بالنحاس، وبالتالي تقليل نقاط التسرب المحتملة. تعتبر الألواح الباردة المبثوقة مثالية لتوفير حلول فعالة من حيث التكلفة ومنتجة بكميات كبيرة لتطبيقات الحمل الحراري المتوسط ​​وتستخدم على نطاق واسع في المجالات ذات المتطلبات العالية لفعالية التكلفة وكفاءة الإنتاج الضخم.

ملاحظات إضافية على الألواح الباردة المبثوقة
تصميم القناة: تصميم القناة للألواح الباردة المبثوقة بسيط نسبيًا ومناسب بشكل عام للقنوات المستقيمة أو القنوات ذات الانحناءات البسيطة، والتي تكون محدودة بسبب تعقيد قالب البثق. بالنسبة للقنوات الدقيقة المعقدة للغاية أو قنوات التدفق متعددة الطبقات، قد تكون الألواح الباردة الملحومة أو الألواح الباردة FSW أكثر ملاءمة.
المعالجة السطحية: يمكن أن تخضع الألواح الباردة لمجموعة متنوعة من المعالجات السطحية، مثل الأكسدة (لزيادة مقاومة التآكل والعزل)، والتخميل، والطلاء بالنيكل الكيميائي، وما إلى ذلك، لتلبية احتياجات بيئات التطبيقات المختلفة.
حدود الطول: غالبًا ما يكون طول الصفائح الباردة المبثوقة محدودًا بطول معدات البثق وظروف النقل. بإمكان Winshare تقديم خدمات مخصصة بأطوال مختلفة وفقًا لاحتياجاتك المحددة.

ما هي مزايا الألواح الباردة المبثوقة؟

فعالة للغاية من حيث التكلفة

يلغي قالب البثق المتكامل الحاجة إلى اللحام المعقد وهو مناسب بشكل خاص للإنتاج الضخم، مما يقلل بشكل كبير من تكاليف الوحدة.

سلامة هيكلية ممتازة

يقلل التصميم الخالي من اللحام من نقاط التسرب المحتملة ويوفر موثوقية أعلى وقوة هيكلية.

الأداء الحراري الجيد

بالنسبة لتطبيقات الحمل الحراري المتوسط، فإنه يوفر قدرات تبديد حرارة مستقرة وفعالة لضمان التشغيل العادي للمعدات.

مرونة التصميم

يمكن تخصيص شكل وحجم قناة التدفق ضمن نطاق معين لتلبية متطلبات تبديد الحرارة للمكونات المختلفة.

مزايا خفيفة الوزن

تم تصنيعه بشكل أساسي من سبائك الألومنيوم، ويتميز بخصائص خفيفة الوزن تساعد على تقليل الوزن الإجمالي للنظام.

كفاءة إنتاجية عالية

تتميز عملية البثق بكفاءة عالية، مما يتيح إنتاجًا سريعًا وواسع النطاق وتقصير فترات الإنتاج.

الفرق الرئيسي بين اللوحة الباردة المبثوقة والألواح الباردة الأخرى

تتميز الألواح الباردة المبثوقة بطريقة تصنيع فريدة وخصائص أداء، وتحتل مكانًا في حلول التبريد السائل. لديهم تركيزات مختلفة عن أنواع الألواح الباردة الأخرى
Bonded-fin-heat-sink4_03
عملية التصنيع
اللوحة الباردة المبثوقة: مصبوبة في قطعة واحدة من خلال قالب البثق، بدون لحامات ولا واجهات اتصال.
ألواح البرد المدمجة: يتم ضغط أنابيب التبريد أو ربطها في فتحات اللوحة الأساسية.
صفيحة باردة منحة: يتم دمج صفائح معدنية متعددة معًا من خلال نحاس درجات الحرارة العالية لتشكيل بنية داخلية معقدة.
لوحة FSW الباردة: اتصال الحالة الصلبة باستخدام لحام التحريك الاحتكاكي، جودة لحام عالية، بدون ذوبان

تعقيد قناة التدفق
اللوحة الباردة المبثوقة: تصميم قناة التدفق بسيط نسبيًا، وعادةً ما يكون خطًا مستقيمًا أو قناة منحنية بسيطة، وهو محدود بسبب تعقيد قالب البثق.
لوحة التبريد الأنبوبية المدمجة: قناة التدفق أنبوبية، مما يسمح بدرجة معينة من مرونة التخطيط.
الألواح الباردة النحاسية / الألواح الباردة FSW: يمكن تصميم هياكل الزعانف أو القنوات الدقيقة المعقدة للغاية وعالية الكثافة لنقل الحرارة بشكل مثالي.
Bonded-fin-heat-sink4_03
نطاق الأداء الحراري
الألواح الباردة المبثوقة: مناسبة لتطبيقات الحمل الحراري المتوسط، مما يوفر أداءً جيدًا لتبديد الحرارة.
لوح تبريد الأنبوب المدمج: مناسب لأحمال الحرارة المنخفضة إلى المتوسطة.
ألواح باردة ملحومة بالنحاس/ألواح باردة FSW: مصممة للتعامل مع تدفق الحرارة العالي للغاية واحتياجات التبريد عالية الطاقة.

التكلفة والدفعة المعمول بها
اللوحة الباردة المبثوقة: كفاءة إنتاج عالية، تكلفة وحدة منخفضة للغاية بعد استهلاك تكلفة القالب، وهي مناسبة للإنتاج الضخم.
ألواح التبريد الأنبوبية المدمجة: فعالة من حيث التكلفة لأحجام الدفعات المتوسطة.
لوحة التبريد النحاسية/لوحة التبريد FSW: عملية التصنيع معقدة والتكلفة مرتفعة نسبيًا. إنها مناسبة لاحتياجات التخصيص ذات الأداء العالي أو الدفعات الصغيرة أو الدفعات المتوسطة.

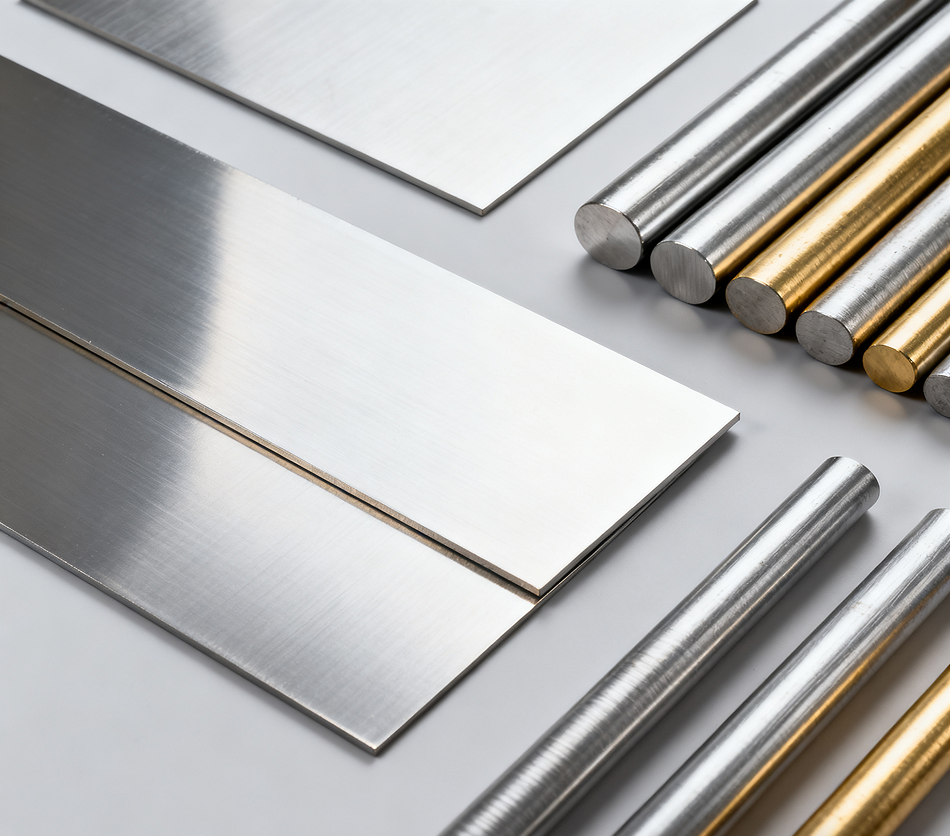

ما هي مجموعات المواد المدعومة للألواح الباردة المبثوقة؟

تحتوي عملية البثق على بعض القيود في اختيار المواد المعدنية، ولكنها تثبت الأداء الممتاز والفعالية من حيث التكلفة في بعض المواد. إن الألواح الباردة المبثوقة الخاصة بـ Winshare Thermal Alloy مصنوعة بشكل أساسي من المواد التالية
سبائك الألومنيوم مقذوف لوحة الباردة
سبائك الألومنيوم هي المواد الأكثر استخدامًا للألواح الباردة المبثوقة، خاصة الدرجات مثل 6061 و6063. توفر هذه السبائك توصيلًا حراريًا ممتازًا، وبنية خفيفة الوزن، وقابلية تصنيع جيدة، ومقاومة للتآكل. تعمل عملية البثق على زيادة هذه المزايا إلى الحد الأقصى، مما يجعلها مثالية لتبريد الأحمال الحرارية المعتدلة في تطبيقات مثل الإلكترونيات الاستهلاكية وإضاءة LED ومعدات الاتصالات.

الإمكانيات المادية الأخرى
على الرغم من أن سبائك الألومنيوم هي السائدة، فمن الناحية النظرية يمكن أيضًا استخدام معادن أخرى قابلة للبثق مثل النحاس لتصنيع الألواح الباردة المبثوقة، ولكن هذا عادة ما يزيد من التكلفة وصعوبة التصنيع، وهو ليس شائعًا مثل سبائك الألومنيوم في التطبيقات الفعلية.
سيوصي فريق المهندسين لدينا بتصميم قناة التدفق ودرجة سبائك الألومنيوم الأكثر ملاءمة بناءً على احتياجات التطبيق المحددة والميزانية، مما يضمن أن لوحة التبريد تحقق أفضل توازن بين الأداء وفعالية التكلفة.

ما مدى فعالية الألواح الباردة المبثوقة من حيث التكلفة؟

توفر الألواح الباردة المبثوقة فعالية ممتازة من حيث التكلفة في الإنتاج بكميات كبيرة، مما يجعلها مثالية للعديد من تطبيقات الحمل الحراري المعتدل. تنبع ميزة التكلفة هذه في المقام الأول من عملية التصنيع الفريدة الخاصة بها

يمكن لـ Winshare Thermal Alloy، بفضل تقنية البثق المتقدمة والإدارة المُحسّنة، أن توفر لك حلول الألواح الباردة المبثوقة ذات القدرة التنافسية العالية، مما يضمن لك تحقيق أفضل توازن بين الأداء والميزانية.
انخفاض تكلفة تصنيع الوحدة
يعتبر قولبة البثق عملية إنتاج مستمرة فعالة. بمجرد تطوير القالب، يكون الإنتاج اللاحق سريعًا وآليًا للغاية، مما يقلل بشكل كبير من تكلفة التصنيع المباشرة لكل لوحة باردة.

تقليل المعالجة اللاحقة
نظرًا لأن العداء يتم تشكيله بشكل متكامل أثناء عملية البثق، فإن الحاجة إلى اللحام المعقد أو اللحام بالنحاس أو الآلات الداخلية يتم تقليلها، مما يوفر تكاليف كبيرة للعمالة والمعدات.

ارتفاع معدل استخدام المواد
تؤدي عمليات البثق عادةً إلى زيادة استخدام المواد وتقليل الخردة، مما يؤدي إلى تقليل تكاليف المواد الإجمالية.

وفورات طويلة الأجل من الموثوقية
ويعني الهيكل الخالي من اللحام والمكون من قطعة واحدة انخفاض خطر التسرب وزيادة الموثوقية، مما يقلل التكاليف طويلة المدى لفشل المنتج وصيانته.

وقت سريع للتسويق
تعني عمليات الإنتاج الفعالة دورات تسليم أقصر، مما يساعد على جلب المنتجات إلى السوق بشكل أسرع واغتنام الفرص التجارية.


مزايا وميزات الألواح الباردة المبثوقة Winshare

تكنولوجيا صب البثق رائعة

مع معدات البثق المتقدمة والخبرة الغنية في تصميم القالب، فإننا نضمن دقة عالية وقولبة عداء متكاملة.

فعالية ممتازة من حيث التكلفة

من خلال الإنتاج الضخم الفعال وتدفق العمليات الأمثل، فإننا نقدم للعملاء أسعارًا تنافسية للغاية.

موثوقية عالية وعدم وجود تسرب

يزيل هيكل القالب المكون من قطعة واحدة بشكل أساسي خطر التسرب الناتج عن اللحامات ويحسن استقرار المنتج على المدى الطويل.

قدرات التخصيص المرنة

يمكن تخصيص الألواح الباردة المبثوقة بأشكال مقطعية مختلفة وتخطيطات وأطوال قنوات التدفق وفقًا لاحتياجات العملاء.

الاستجابة السريعة والتسليم

تضمن القدرة الإنتاجية الفعالة التدقيق السريع وتسليم الدفعات لتلبية احتياجات العملاء العاجلة.

إدارة الجودة الشاملة

من المواد الخام إلى المنتجات النهائية، نحن نتبع معايير الجودة بدقة للتأكد من أن كل منتج يلبي متطلبات التصميم.

تصنيع صديق للبيئة ومستدام

تتميز عملية البثق بمعدل استخدام عالي للمواد ونفايات أقل، وهو ما يتماشى مع مفهوم التصنيع الأخضر.

شهادة الجودة والضمان للألواح الباردة المبثوقة من Winshare

تلتزم Winshare Thermal Alloy بالتزام صارم بجودة الألواح الباردة المبثوقة. لقد أنشأنا نظامًا شاملاً لإدارة الجودة وحصلنا على العديد من الشهادات الدولية الموثوقة لضمان تلبية منتجاتنا لأعلى المعايير
001A6002 3
  • شهاداتنا الرئيسية

    الجزء 12 ISO 9001: 2015 شهادة نظام إدارة الجودة: تغطية دورة حياة تصميم المنتج بالكامل ، التطوير ، الإنتاج ، التثبيت والخدمة.
    الجزء 12 IATF 16949: 2016 شهادة نظام إدارة جودة السيارات: يوضح هذا قدرتنا على توفير منتجات عالية المستوى لصناعة السيارات ، والتي لها متطلبات جودة صارمة.
    الجزء 12 شهادة نظام الإدارة البيئية ISO 14001:2015: توضح التزامنا القوي بالتنمية المستدامة والتصنيع الصديق للبيئة.

    شهادة UL/CE/RoHS: تضمن امتثال المنتجات للوائح السلامة والصحة والبيئة في الأسواق العالمية الكبرى.

  • اختبار صارم للمصنع

    الجزء 12 اختبار الضغط: التحقق من السلامة الهيكلية والسلامة للوحة التبريد عند الضغط التصميمي.
    الجزء 12 اختبار انخفاض التدفق والضغط: التأكد من خصائص تدفق سائل التبريد في قناة التدفق لضمان كفاءة النظام.
    الجزء 12 دقة الأبعاد واختبار خشونة السطح: تأكد من أن الأبعاد الهندسية وجودة سطح المقاطع المبثوقة تلبي المتطلبات الصارمة.
    الجزء 12 اختبار المقاومة الحرارية: قم بقياس المقاومة الحرارية الإجمالية للوحة الباردة بدقة للتحقق من أداء تبديد الحرارة.
    الجزء 12 فحص النظافة: التأكد من عدم وجود بقايا في قناة التدفق الداخلي لتجنب تلوث نظام التبريد.
    الجزء 12 اختبار الحياة المتسارع: يقيم موثوقية واستقرار المنتجات في الاستخدام طويل الأجل من خلال محاكاة الظروف القصوى.

مجالات تطبيق الألواح الباردة المبثوقة من Winshare

إضاءة LED

تبديد الحرارة لمصابيح LED عالية الطاقة ووحدات الإضاءة.

معدات الاتصالات السلكية واللاسلكية

محطات الاتصالات الأساسية، والخوادم، ومفاتيح الشبكة، وما إلى ذلك.

وحدة الطاقة

أنواع مختلفة من إمدادات الطاقة والمحولات والعاكسات، الخ.

السيطرة الصناعية

أجهزة الكمبيوتر الصناعية، ومعدات التشغيل الآلي، ومحركات الأقراص، وما إلى ذلك.


إلكترونيات المستهلك

تبديد الحرارة لبعض المنتجات الإلكترونية الاستهلاكية عالية الأداء.

الأجهزة الطبية

معدات تشخيصية طبية ذات متطلبات عالية من حيث التكلفة والموثوقية.

إلكترونيات السيارات

مكونات ذات طاقة متوسطة مثل أجهزة الشحن وأجهزة التحكم الموجودة على متن الطائرة.


أنظمة التدفئة والتهوية وتكييف الهواء

مكونات التبادل الحراري في أجهزة تكييف الهواء والتبريد.


Winshare يموت يلقي التخصيص اللوحة الباردة وعملية الإنتاج الضخم

المجموعة 1321314686
تقييم الاحتياجات الأولية

فهم الأحمال الحرارية والأبعاد واحتياجات التدفق ومتطلبات الدُفعات.




المجموعة 1321314687
تصميم القالب والتحسين

وفقاً لقناة التدفق ومتطلبات الشكل، فإن قالب البثق مصمم بدقة لضمان دقة وأداء الملف الشخصي.



مجموعة 1321314688 (1)

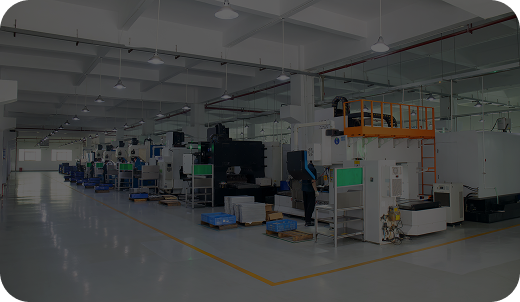

صب ومعالجة البثق

يتم تنفيذ عملية قولبة البثق الفعالة، ويتم إجراء القطع، ومعالجة المنفذ، ومعالجة السطح، وما إلى ذلك حسب الحاجة.




المجموعة 1321314691

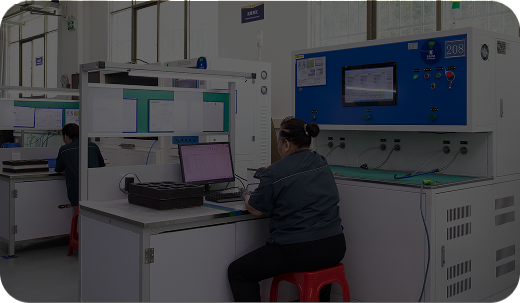

التحقق من النموذج الأولي واختباره

يتم إنتاج النماذج الأولية واختبارها للتأكد من الأداء الحراري والضغط والتدفق ودقة الأبعاد للتحقق من صحة التصميم.




المجموعة 1321314690
تحسين التصميم والتأكيد النهائي

نقوم بإجراء التعديلات بناءً على تعليقات الاختبار حتى نحقق الأداء الأمثل والفعالية من حيث التكلفة ونحصل على موافقتك.



المجموعة 1321314689

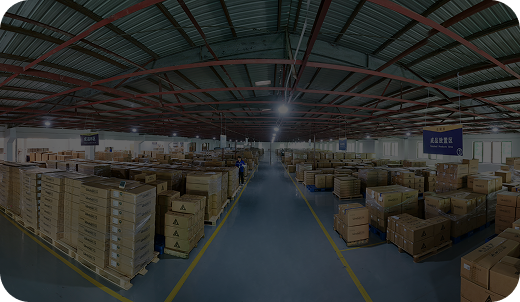

كفاءة الإنتاج الضخم

إطلاق إنتاج واسع النطاق، والاستفادة من الأتمتة لضمان اتساق المنتج والتسليم السريع.






لماذا تختار لوحات Winshare المبثوقة الباردة؟

إضاءة LED

نحن متخصصون في توفير ألواح باردة مبثوقة كبيرة الحجم وفعالة من حيث التكلفة لمساعدتك في الحفاظ على تفوقك في سوق تنافسية للغاية.

قدرات تصنيعية ممتازة

لدينا معدات بثق متقدمة وقدرات تصميم قوالب دقيقة لضمان دقة أبعاد المنتج واتساق الأداء.

موثوقية عالية وخالية من القلق

يزيل الهيكل المصبوب المكون من قطعة واحدة بشكل أساسي خطر التسرب ويوفر ضمان تشغيل مستقر طويل الأمد لمعداتك.

الاستجابة السريعة والتسليم

تضمن عملية الإنتاج الفعالة وإدارة سلسلة التوريد المرنة التدقيق السريع وتسليم الطلبات بالجملة في الوقت المحدد.

دعم التصميم المخصص

يمكن لفريق المهندسين المحترفين لدينا تحسين تصميم قناة التدفق والمقطع العرضي للملف لتحقيق تبديد الحرارة الأمثل بناءً على احتياجاتك الخاصة.

إدارة الجودة الشاملة

من المواد الخام إلى المنتجات النهائية، يتبع كل رابط معايير جودة صارمة لضمان تلبية المنتج لتوقعاتك.

Winshare Deep Hole Praded Prod Plates Faq

  • Q ما هو نطاق درجة الحرارة المطبق للوحة الباردة المبثوقة؟

    A يعتمد نطاق درجة الحرارة المطبق للألواح الباردة المبثوقة بشكل أساسي على خصائص سبائك الألومنيوم المختارة ونوع سائل التبريد. بشكل عام، يمكن للألواح الباردة المصنوعة من سبائك الألومنيوم أن تعمل بثبات على نطاق واسع من درجات الحرارة، مع قيم محددة يتم تحديدها على أساس المتطلبات المخصصة ومواصفات المواد.
  • Q ما هي مقاومة التآكل للوحة الباردة المبثوقة؟

    A عادة ما تكون الألواح الباردة المبثوقة مصنوعة من سبائك الألومنيوم المقاومة للتآكل. المعالجات السطحية مثل الأنودة والتخميل يمكن أن تزيد من تعزيز مقاومتها للتآكل، مما يسمح لها بالحفاظ على الاستقرار على المدى الطويل في مجموعة متنوعة من المبردات وبيئات التشغيل.
  • Q هل يمكن تخصيص الألواح الباردة المبثوقة بأشكال معقدة؟

    A تتميز الألواح الباردة المبثوقة بتصميمات قنوات تدفق بسيطة نسبيًا وهي مناسبة في المقام الأول للقنوات المستقيمة أو المنحنية البسيطة، والتي تكون محدودة بسبب تعقيد قالب البثق. ومع ذلك، يمكن تخصيص محيطها الخارجي وطولها بمرونة لتناسب مساحات التثبيت المختلفة وتخطيطات المكونات.
  • Q هل توفر Winshare Thermal Alloy التثبيت ودعم ما بعد البيع؟

    A نعم، نحن نقدم خدمة ما بعد البيع الشاملة والدعم الفني المهني. بعد تسليم المنتج، إذا واجهت أي مشاكل أثناء التثبيت أو الاستخدام، سيكون فريقنا الفني في خدمتك في أي وقت لمساعدتك.

قم بتخصيص لوحات Winshare المبثوقة الباردة الآن وابدأ فصلًا جديدًا من التبريد الفعال والاقتصادي!
