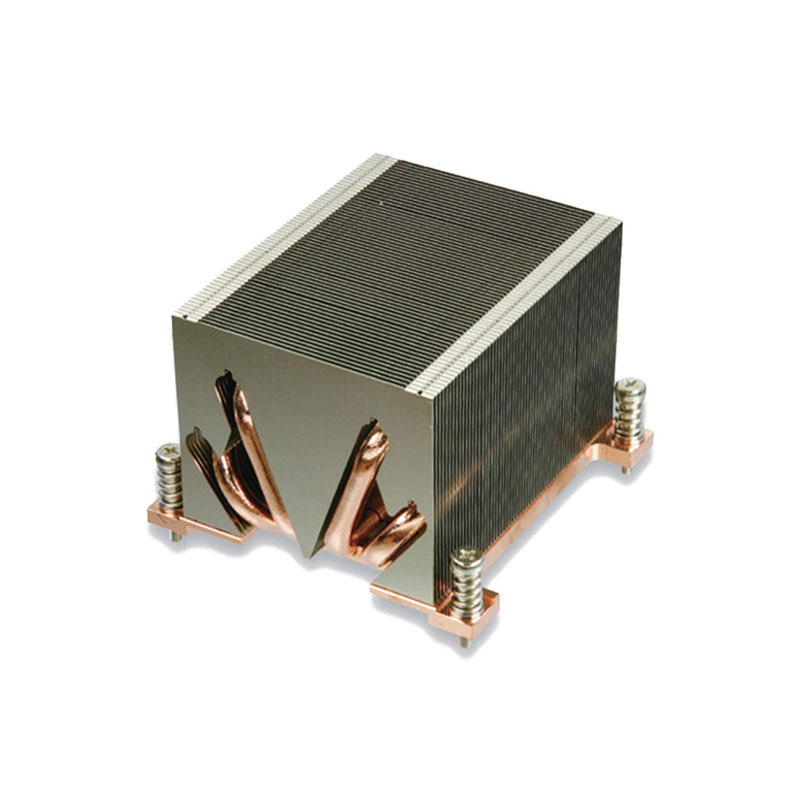

يتكون المشتت الحراري للأنابيب الحرارية من أنبوب مانع للتسرب ونواة شفط وقناة بخار.قلب الشفط محاط بجدار الأنبوب المحكم ومشبع بسائل متطاير مشبع.يمكن أن يكون السائل عبارة عن ماء مقطر أو أمونيا أو ميثانول أو أسيتون.إن المشتت الحراري للأنبوب الحراري المملوء بسائل مثل الأمونيا والميثانول والأسيتون لا يزال يتمتع بقدرة جيدة على تبديد الحرارة عند درجة حرارة منخفضة.عندما يتم تشغيل المشتت الحراري لأنابيب الحرارة ، يمتص قسم التبخر الحرارة الناتجة عن مصدر الحرارة (جهاز أشباه موصلات الطاقة ، إلخ) ، مما يجعل السائل الموجود في الفتيل يغلي ويتحول إلى بخار.ينتقل البخار المسخن من قسم التبخير في المشتت الحراري للأنبوب الحراري إلى قسم التبريد ، حيث يتكثف في سائل.يتم بعد ذلك إعادة السائل المكثف إلى قسم التبخر من خلال العمل الشعري لقلب الشفط على الحائط ، وذلك لتكرار عملية الدورة السابقة للتبديد المستمر للحرارة.
بالمقارنة مع أنماط تبديد الحرارة التقليدية الأخرى ، فإن المشتت الحراري للأنابيب الحرارية له المزايا التالية
● المشتت الحراري للأنابيب الحرارية لديه سرعة استجابة حرارية سريعة ، وقدرته على نقل الحرارة أكبر من 1000 مرة من تلك الموجودة في الأنابيب النحاسية من نفس الحجم والوزن ؛
● بالوعة الحرارة أنبوب الحرارة صغيرة الحجم وخفيفة الوزن؛
● كفاءة عالية في تبديد الحرارة ، يمكن أن تبسط تصميم تبديد الحرارة للمعدات الإلكترونية ، مثل تبريد الهواء المتغير للتبريد الذاتي ؛
● المشتت الحراري لأنبوب الحرارة لا يحتاج إلى مصدر طاقة خارجي ، ويعمل بدون صيانة خاصة ؛
● لديه توازن حراري متساوي جيد ، وقسم التبخر وقسم التبريد في التدرج الحراري صغير جدًا ، ويمكن اعتباره تقريبًا 0 ؛
● بالوعة الحرارة أنبوب الحرارة عملية آمنة وموثوقة ، لا تلوث البيئة.
