الحل الحراري لمشروع تبريد ألواح التبريد السائل بقوة 800 وات Igbt

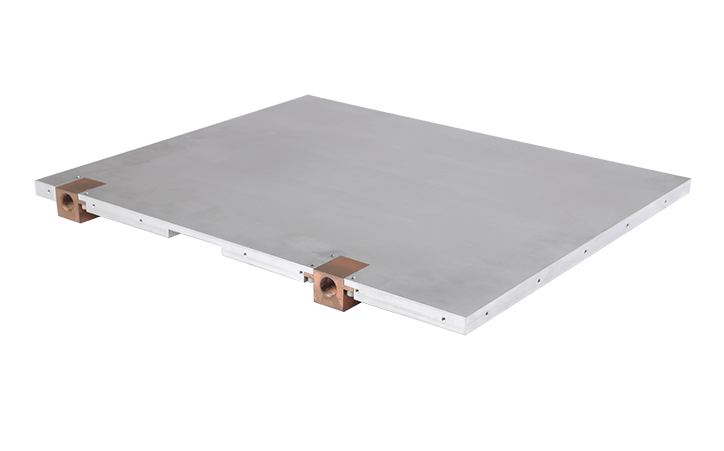

مشروع تبريد اللوح البارد السائل 800W IGBT

يحتاج العميل إلى حجم 300 * 250 * 15 ملم صفيحة سائلة باردة، التي تحتوي على ثلاث وحدات تسخين ، الطاقة الكاملة 800 واط ،

التي تتم معالجتها عن طريق عملية اللحام بالاحتكاك أو الأنابيب النحاسية المدفونة ، واللوحة السفلية من لوحة التبريد السائل

مصنوع من الألومنيوم 6063. من التصميم بالكامل ، بسبب قوة التسخين الصغيرة ومعدل التدفق 70 لتر / دقيقة ، الكل

وحدة التصميم صغيرة نسبيًا في الصعوبة.

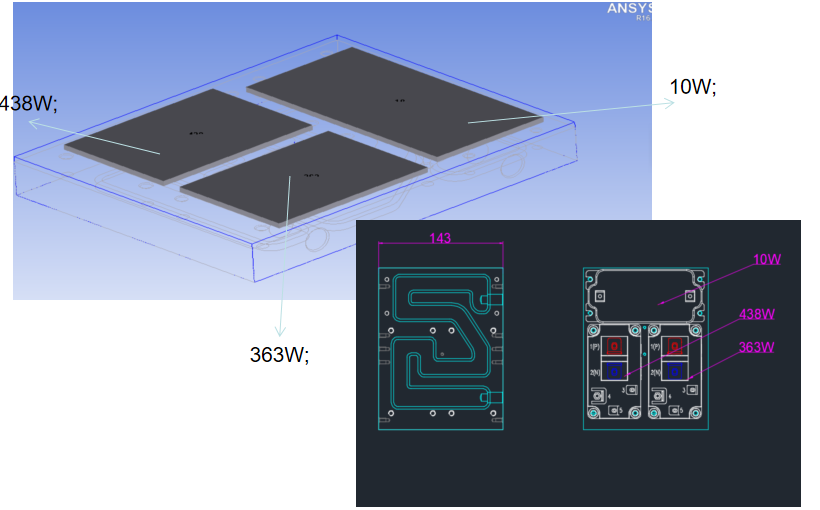

متطلبات التصميم:

الطاقة 1: 1 * 10 واط = 10 واط ؛

الطاقة 2: 1 * 438 واط = 438 واط ؛

القوة 3: 1 * 363 واط = 363 واط ؛

لوح سائل بارد مع عملية FSW

معدل تدفق المدخلات 70 لتر / دقيقة

البيئة 40 ℃

أقصى درجة حرارة على سطح المشتت الحراري هي 81.5 ℃

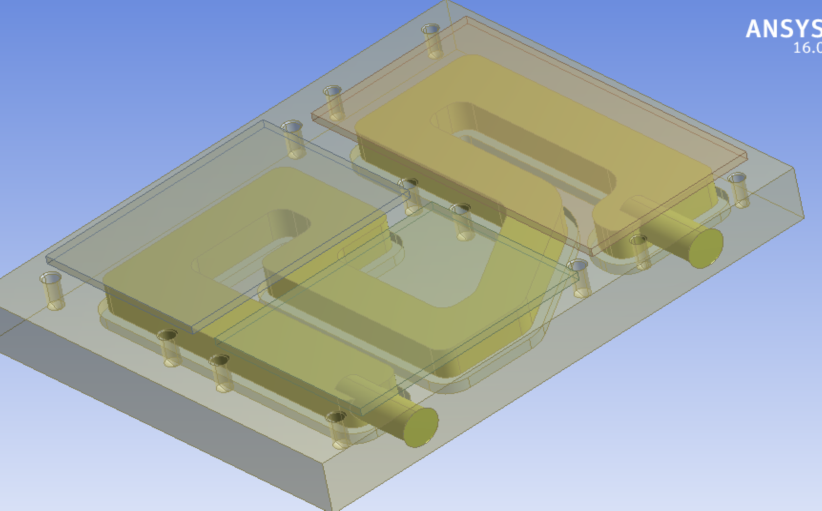

نموذج تصميم Ansys16.0

نموذج تصميم Ansys16.0

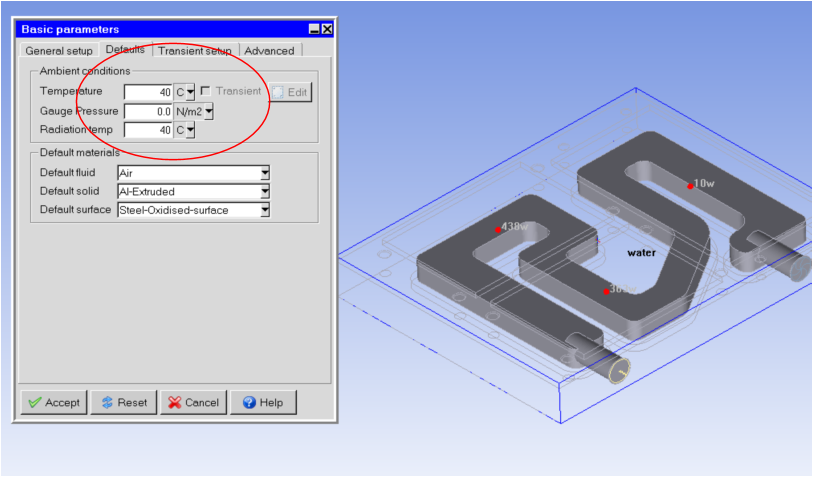

Aضبط درجة الحرارة

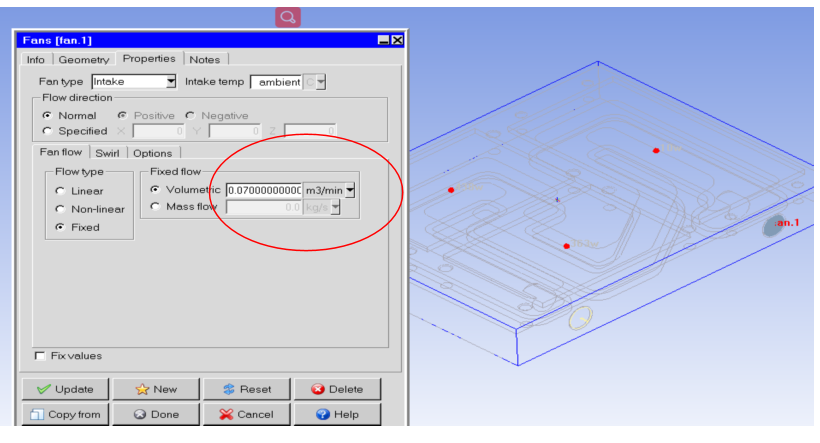

إعداد تدفق المدخلات

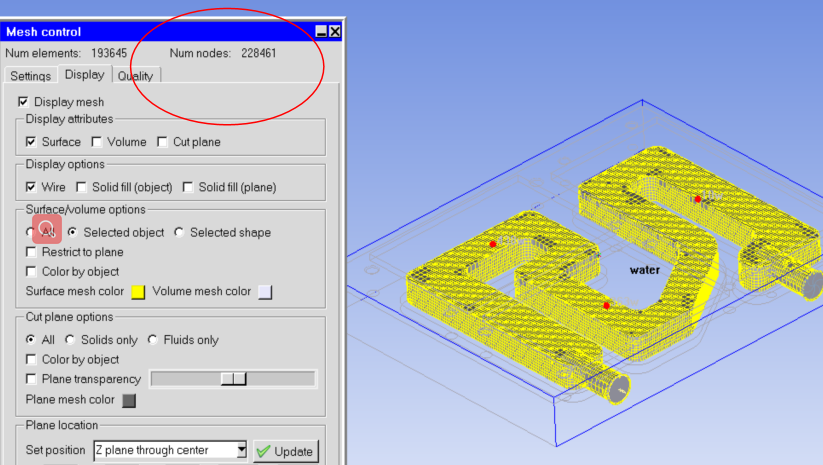

تشابك Num العقد

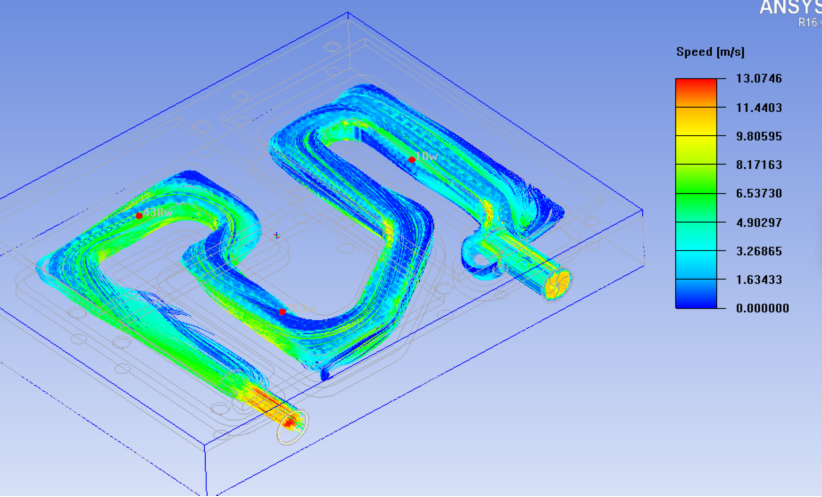

توزيع سرعة الماء

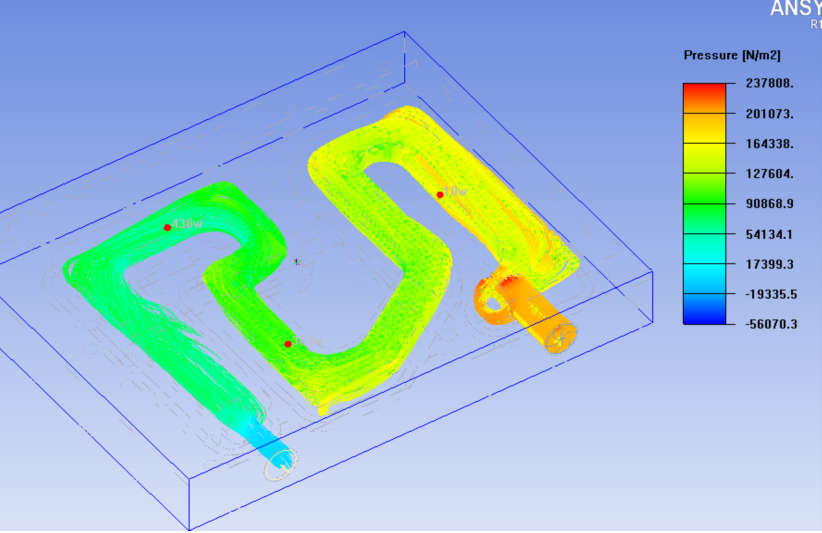

توزيع ضغط الماء

توزيع درجة الحرارة

النتائج

يعتمد هذا النموذج على Anysis16.0 ، والذي يختلف عن LCP الفعلي.

أقصى درجة حرارة تشغيل تقليل الحرارة السطح 48.2 ℃.
