تعتبر ألواح التبريد السائل مسؤولة عن 1560W-3760W في نظام التبريد

تصفح الكمية:36     الكاتب:محرر الموقع     نشر الوقت: 2021-06-18      المنشأ:محرر الموقع

مشروع تبريد اللوح البارد بالسائل 1560W

في مجال الاتصال يحتاج العميل إلى قوة عاليةألواح التبريد السائل.

عملية المنتج بالكامل عبارة عن أنبوب نحاسي بالإضافة إلى لوح الألمنيوم ، والذي يتم إنتاجه بواسطة عملية الإيبوكسي الرابطة


• الحل 1: الطاقة: = 250 واط * 4 + 80 واط + 30 واط * 4 + 40 واط * 4 + 50 واط * 4 = 1560 واط ؛

• صحن Al6061 + مواسير نحاسية

• عملية الإيبوكسي

• معدل تدفق المدخلات 0.0034 متر مكعب / دقيقة (0.2 متر مكعب / ساعة)

• البيئة 25

• سطح لوح سائل بارد درجة الحرارة القصوى أقل من 45 درجة مئوية

• فرق درجة الحرارة من نفس نوع الرقاقة حوالي 3 ℃


نموذج تصميم Ansys16.0


1



• درجة الحرارة المحيطة 25 \u0026quot;

• لا يعتبر الإشعاع الحراري

• نظام التدفق المضطرب

• ضغط التشغيل 101325 نيوتن / م 2 على الحمل الحراري الطبيعي

2



توزيع سرعة الماء


3

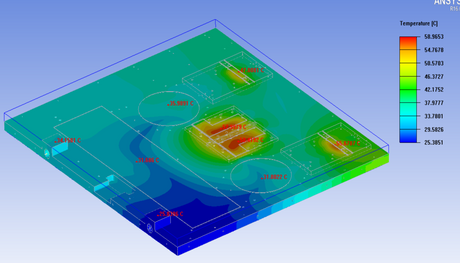

توزيع درجة الحرارة

4


النتائج

يعتمد هذا النموذج على Anysis16.0 ، والذي يختلف عن LCP الفعلي.

أقصى درجة حرارة تشغيلتقليل الحرارةالسطح هو 41.6 ™.


منتجات Maching:

5


6

7

9

8

صفيحة سائلة باردة
