المبددات الحرارية هي الأبطال المجهولون في الإدارة الحرارية، حيث تحافظ بهدوء على أجهزتنا الإلكترونية من السخونة الزائدة عن طريق تبديد الحرارة الزائدة في البيئة المحيطة. سواء كان جهاز كمبيوتر عالي الأداء للألعاب، أو رف خادم، أو نظام إضاءة LED، تلعب المشتتات الحرارية دورًا حاسمًا في ضمان الموثوقية والكفاءة. من بين الأنواع العديدة المتاحة، تبرز المشتتات الحرارية المسطحة والمشتتات الحرارية المبثوقة كخيارين من أكثر الخيارات شيوعًا. ولكن كيف تختلف وأيهما مناسب لمشروعك؟
في هذه المقالة، سنتعمق في عالم المشتتات الحرارية المسطحة والمبثوقة، ونستكشف عمليات تصنيعها ومزاياها وقيودها وتطبيقاتها المثالية. في النهاية، سيكون لديك فهم واضح لهذين الحلين للإدارة الحرارية والأدوات اللازمة لتحديد أي منهما يناسب احتياجاتك. دعونا نبدأ!
ما هو المشتت الحراري Skived؟
إن المشتت الحراري المتحرك هو حل تبريد مصمم بدقة من خلال عملية فريدة تسمى التزلج . تتضمن هذه الطريقة حلاقة زعانف رفيعة مباشرة من كتلة معدنية صلبة - عادة من الألومنيوم أو النحاس - باستخدام شفرة متخصصة. النتيجة؟ مشتت حراري مزود بزعانف متصلة بالقاعدة بسلاسة، مما يوفر أداءً حراريًا استثنائيًا.
كيف يتم صنع المشتتات الحرارية Skived
عملية الكشط تشبه إلى حد ما النحت بالمعدن. تقطع شفرة حادة الكتلة المعدنية، وتقطعها وتثنيها لتشكل زعانف تظل متصلة بالقاعدة. تضمن هذه العملية المستمرة عدم وجود فجوات أو مفاصل بين الزعانف والقاعدة، مما يزيد من كفاءة نقل الحرارة. إنها طريقة دقيقة تسمح بكثافة عالية للزعانف وزعانف رفيعة ، وكلاهما مفتاح التبريد الفعال.
مزايا المشتتات الحرارية Skived
1. تبديد حرارة فائق: كثافة الزعانف العالية - المزيد من الزعانف المعبأة في مساحة أصغر - تعني مساحة سطح أكبر للهروب من الحرارة، مما يجعل المشتتات الحرارية المسطحة مصدرًا للطاقة للتبريد.
2. زعانف رفيعة لتحقيق الكفاءة: يمكن للتزلج أن ينتج زعانف رفيعة للغاية، مما يزيد من مساحة السطح ونقل الحرارة دون إضافة حجم كبير.
3. مرونة التخصيص: هل تحتاج إلى شكل أو حجم محدد؟ يمكن تصميم المشتتات الحرارية المسطحة لتناسب التصميمات الفريدة، مما يوفر للمهندسين الكثير من الحرية الإبداعية.
4. تعدد استخدامات المواد: يعمل Skiving مع كل من الألومنيوم (خفيف وبأسعار معقولة) والنحاس (بطل التوصيل الحراري)، مما يتيح لك خيارات بناءً على احتياجات الأداء الخاصة بك.
حدود المشتتات الحرارية Skived
1. التكلفة الأعلى: إن دقة عملية التزجيج وطبيعتها التي تستغرق وقتًا طويلاً تجعل المشتتات الحرارية هذه أغلى ثمناً من نظيراتها المبثوقة.
2. وقت إنتاج أطول: يستغرق تصنيع كل زعنفة على حدة وقتًا طويلاً، لذا يمكن أن تمتد المهل الزمنية لفترة أطول - وهو أمر يجب مراعاته في المواعيد النهائية الضيقة.
3. الزعانف الهشة: يمكن أن تكون تلك الزعانف الرقيقة والحساسة عرضة للانحناء أو التلف أثناء المناولة أو التثبيت إذا لم يتم إدارتها بعناية.
تتألق المشتتات الحرارية المسطحة في السيناريوهات التي يفوق فيها الأداء الحراري عالي المستوى المخاوف المتعلقة بالتكلفة، مثل الإلكترونيات عالية الطاقة أو التصميمات المدمجة والحساسة للحرارة.

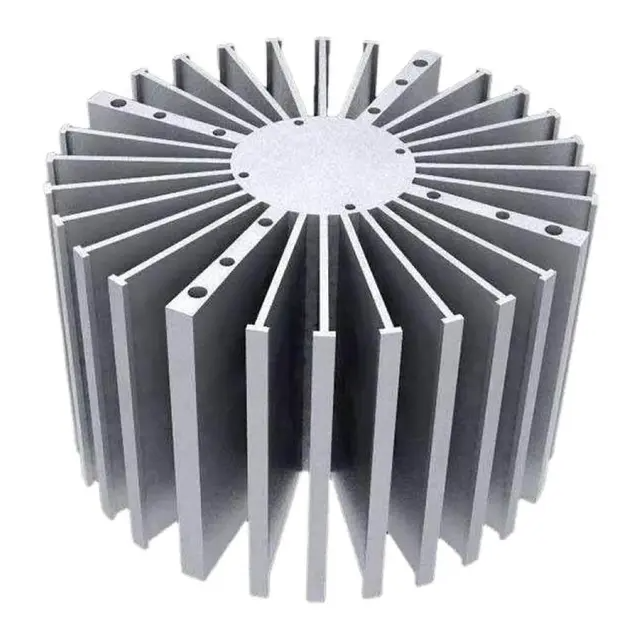

ما هو بالوعة الحرارة مقذوف؟
على الجانب الآخر من الطيف، لدينا المبددات الحرارية ، وهو خيار مفضل للعديد من التطبيقات بفضل بساطته وسعره المناسب. يتم تصنيع هذه المشتتات الحرارية من خلال البثق ، وهي عملية تشكل المعدن عن طريق إجباره على المرور عبر قالب، مما يؤدي إلى إنشاء زعانف وملامح موحدة في تمريرة واحدة.
كيف يتم تصنيع المشتتات الحرارية المقذوف
تصور آلة بثق Play-Doh عملاقة، ولكن للمعادن. يتم دفع قطعة معدنية ساخنة - عادة ما تكون من الألومنيوم - من خلال قالب ذو شكل مصمم مسبقًا، مما يشكل مقاطع طويلة ومستمرة مع زعانف. يتم بعد ذلك قطع هذه المقاطع حسب الطول وغالبًا ما يتم الانتهاء منها بمعالجات إضافية أو معالجة سطحية. إنها عملية سريعة وقابلة للتطوير وكانت عنصرًا أساسيًا في تصنيع المشتت الحراري لعقود من الزمن.
مزايا المشتتات الحرارية المبثوقة
1. فعالة من حيث التكلفة: تتميز عملية البثق بأنها فعالة واقتصادية، خاصة لعمليات الإنتاج الكبيرة، مما يحافظ على ميزانيتك تحت السيطرة.
2. الإنتاج السريع: العملية المبسطة تعني فترات زمنية أقصر - مثالية عندما تحتاج إلى مشتتات حرارية سريعة.
3. مجموعة واسعة من الأحجام: من الوحدات الصغيرة إلى الألواح الكبيرة، تأتي المشتتات الحرارية المبثوقة بجميع الأشكال والأحجام لتناسب التطبيقات المتنوعة.
4. التخصيص البسيط: على الرغم من أنه ليس بمرونة التزلج، إلا أنه يمكنك تعديل القالب أو إضافة معالجة ثانوية لتلبية الاحتياجات المحددة.
حدود المشتتات الحرارية المقذوفة
1. انخفاض كثافة الزعانف: لا يمكن لعملية البثق أن تحزم الزعانف بإحكام مثل الزعانف، مما قد يحد من كفاءة التبريد في سيناريوهات الحرارة العالية.
2. الزعانف الأكثر سمكًا: تميل الزعانف المبثوقة إلى أن تكون أكثر سماكة، مما يقلل من مساحة السطح ويحتمل أن يؤثر على الأداء مقارنة بالتصميمات المسطحة.
3. القيود المفروضة على المواد: يهيمن الألومنيوم هنا، حيث أن قذف النحاس أمر ممكن ولكنه نادر ومكلف، مما يحد من خيارات المواد.
تُعد المشتتات الحرارية المبثوقة خيارًا عمليًا وصديقًا للمحفظة للتطبيقات التي يلبي فيها التبريد المناسب الحاجة دون إنفاق الكثير من المال.
الاختلافات الرئيسية بين المشتتات الحرارية Skived والمبثوقة
الآن بعد أن قمنا بتغطية الأساسيات، دعنا نوضح الاختلافات الرئيسية بين المشتتات الحرارية المسطحة والمبثوقة. سيساعدك فهم هذه الفروق في تحديد النوع الذي يتوافق مع أهداف مشروعك.
عملية التصنيع
1. منزوعة: يتم حلق الزعانف من كتلة صلبة، مما يخلق تصميمًا من قطعة واحدة بدون مفاصل. إنها عملية أبطأ وأكثر دقة.
2. المبثوق: يتم دفع المعدن خلال قالب، ليشكل زعانف وقاعدة في شكل واحد متواصل. إنه أسرع وأكثر قابلية للتطوير.
هيكل الزعنفة
1. Skived: كثافة الزعانف العالية والزعانف الرفيعة تزيد من مساحة السطح، مما يعزز تبديد الحرارة.
2. مقذوف: كثافة الزعانف المنخفضة والزعانف الأكثر سمكًا تعني مساحة سطح أقل، مما قد يحد من إمكانية التبريد.
الأداء الحراري
1. Skived: يتفوق في التطبيقات عالية الطاقة بفضل قدراته المحسنة على نقل الحرارة.
2. مقذوف: يقدم أداءً قويًا للاستخدام العام ولكنه قد يقصر في ظروف الحرارة الشديدة.
التكلفة ووقت الإنتاج
1. سكيفيد: أكثر تكلفة ويستغرق وقتا طويلا بسبب عملية سكيفيد كثيفة العمالة.
2. مقذوف: أرخص وأسرع، مما يجعله مثاليًا للإنتاج الضخم والمشروعات ذات الميزانية المحدودة.
خيارات المواد
1. Skived: يعمل مع الألومنيوم أو النحاس، مما يوفر المرونة لتلبية احتياجات الموصلية العالية.
2. مقذوف: في الغالب من الألومنيوم، مع كون النحاس أقل شيوعًا وأكثر صعوبة في البثق.
مرونة التصميم
1. Skived: قابل للتخصيص بدرجة كبيرة، ومثالي للتصميمات المفصلة أو المعقدة.
2. مقذوف: قابل للتخصيص ضمن الحدود - يمكن لتغييرات القوالب أو الآلات أن تتكيف معه، ولكنه أقل تنوعًا من التزلج.
تسلط هذه الاختلافات الضوء على المفاضلات بين الأداء والتكلفة والتطبيق العملي، وهي العوامل الرئيسية في عملية اتخاذ القرار.
التطبيقات وحالات الاستخدام
أين تتألق المشتتات الحرارية المسطحة والمبثوقة؟ نقاط قوتها الفريدة تجعلها مناسبة لبيئات مختلفة. دعونا نستكشف تطبيقاتهم في العالم الحقيقي.
تطبيقات المشتت الحراري Skived
تعد المبددات الحرارية المتسربة من أهم العوامل التي تؤثر على الإدارة الحرارية، وغالبًا ما توجد في البيئات عالية المخاطر مثل:
1. الإلكترونيات عالية الطاقة: فكر في مضخمات الطاقة، أو وحدات IGBT، أو العاكسات التي تولد حرارة شديدة.
2. الخوادم ومراكز البيانات: تبريد وحدات المعالجة المركزية (CPU) ووحدات معالجة الرسومات (CPU) في رفوف مكتظة حيث كل درجة لها أهميتها.
3. إضاءة LED: تحتاج مصابيح LED عالية السطوع إلى تبريد فعال للحفاظ على الإخراج وعمر الخدمة - حيث توفر المشتتات الحرارية المسطحة.
4. المركبات الكهربائية (EVs): تعتمد إلكترونيات الطاقة في وحدات التحكم في المركبات الكهربائية على المشتتات الحرارية للحصول على أداء موثوق به تحت الحمل.
على سبيل المثال، في مركز البيانات، قد يقوم المشتت الحراري المتحرك بتبريد معالج من الدرجة الأولى، مما يضمن وقت التشغيل والكفاءة في مساحة صغيرة الحجم.
تطبيقات المشتت الحراري المبثوق
تعتبر المشتتات الحرارية المبثوقة بمثابة العمود الفقري للإلكترونيات اليومية، ويشيع استخدامها في:
1. الإلكترونيات الاستهلاكية: غالبًا ما تحتوي أجهزة التلفاز ووحدات التحكم في الألعاب وأجهزة الصوت على مبددات حرارة مقذوفة من أجل تبريد موثوق.
2. أجهزة الكمبيوتر وأجهزة الكمبيوتر المحمولة: تستخدم وحدات المعالجة المركزية (CPU) ووحدات إمداد الطاقة في أجهزة الكمبيوتر المكتبية أو أجهزة الكمبيوتر المحمولة تصميمات مبثوقة لإدارة الحرارة بتكلفة معقولة.
3. مصادر الطاقة: تستفيد محولات التيار المتردد والمستمر والمنظمين من القدرة على تحمل التكاليف وتوافر المشتتات الحرارية المبثوقة.
4. معدات الاتصالات: تستخدم أجهزة التوجيه والمحولات والمحطات الأساسية المشتتات الحرارية المبثوقة من أجل تبريد متسق وخالي من الضجة.
خذ كمبيوترًا محمولًا نموذجيًا، فمن المحتمل أن تكون وحدة المعالجة المركزية الخاصة به موضوعة تحت مبدد حراري مقذوف، مما يوازن بين الأداء والتكلفة بالنسبة للمستخدم العادي.
كيفية الاختيار بين المشتتات الحرارية المسطحة والمبثوقة
إذًا، ما هو المشتت الحراري الذي يجب عليك اختياره؟ تعتمد الإجابة على أولويات مشروعك. فيما يلي قائمة مرجعية لاتخاذ القرار لإرشادك:
1. الاحتياجات الحرارية: ما مقدار الحرارة التي تتعامل معها؟ قد تتطلب الأجهزة عالية الطاقة (مثل الخوادم أو المركبات الكهربائية) تبريدًا فائقًا من خلال المشتت الحراري. للحرارة المعتدلة، مقذوف يعمل بشكل جيد.
2. الميزانية: هل تعاني من ضيق الأموال؟ تحافظ أحواض الحرارة المبثوقة على انخفاض التكاليف، خاصة بالنسبة للطلبات بالجملة. إذا كان الأداء يبرر الإنفاق، فإن Skived يستحق ذلك.
3. قيود المساحة: غرفة محدودة؟ تقوم المشتتات الحرارية المجوفة بتعبئة المزيد من التبريد في منطقة أصغر. إذا لم تكن المساحة مشكلة، فإن التصميمات المبثوقة تكون أكثر تسامحًا.
4. حجم الإنتاج: عمليات التشغيل الصغيرة ذات الاحتياجات المخصصة تفضل أحواض الحرارة المسطحة. تميل المشاريع واسعة النطاق نحو البثق لتحقيق الكفاءة.
5. اختيار المواد: هل تحتاج إلى موصلية النحاس؟ Skived هو خيارك المفضل. إن وزن الألومنيوم الخفيف والتكلفة المنخفضة يجعل من الألمنيوم اختيارًا قويًا.
لا تزال غير متأكد؟ فكر في إجراء محاكاة حرارية أو الدردشة مع أحد خبراء التبريد لتحديد أفضل ما يناسبك. إن مطابقة المشتت الحراري لتطبيقك هو مفتاح النجاح على المدى الطويل.
خاتمة
عندما يتعلق الأمر بالمشتتات الحرارية المسطحة مقابل المبثوقة ، لا توجد إجابة واحدة تناسب الجميع. توفر المشتتات الحرارية المسطحة أداءً حراريًا من الدرجة الأولى، وكثافة عالية للزعانف، وتخصيصًا على الطاولة - مما يجعلها مثالية للتطبيقات عالية الطاقة أو المدمجة أو المتخصصة. من ناحية أخرى، توفر المشتتات الحرارية المبثوقة القدرة على تحمل التكاليف والسرعة وتعدد الاستخدامات، مما يجعلها عنصرًا أساسيًا في الأجهزة الإلكترونية ذات الأغراض العامة.
في Winshare Thermal ، نحن متحمسون لمساعدتك في العثور على أدوات الإدارة الحرارية المناسبة لمشروعك. سواء كنت بحاجة إلى دقة المبددات الحرارية أو التطبيق العملي للتصميمات المبثوقة، فإن فريقنا موجود هنا لتقديم رؤى وخيارات مصممة خصيصًا لأهدافك. تواصل معنا لتستكشف كيف يمكننا دعم فكرتك الكبيرة التالية — لأن التبريد الفعال يبدأ بالاختيار الصحيح.
وبوجود هذه المعرفة بين يديك، تصبح جاهزًا لمواجهة التحديات الحرارية التي تواجهك بشكل مباشر. أي بالوعة الحرارة سوف تختار؟
