مبدأ لوحة الماء البارد

مبدأ مشعاع تبريد الماء بسيط للغاية، ويتكون بشكل عام من لوحة ماء بارد ، ومضخة مياه، وصف بارد، وأنبوب ماء، وسائل مبرد بالماء، ومروحة. بسبب الخصائص الفيزيائية للماء، فهو لا يوصل الحرارة بشكل أفضل من المعدن. ومع ذلك، فإن المياه المتدفقة لديها الموصلية الحرارية ممتازة. وبعبارة أخرى، فإن أداء تبديد الحرارة للمبرد المبرد بالماء يتناسب بشكل مباشر مع معدل تدفق سائل التبريد فيه. يرتبط معدل تدفق سائل تبريد الماء بقوة مضخة الماء لنظام تبريد الماء.

يقوم مشعاع الماء تبريد بتوصيل الحرارة من مصدر الحرارة إلى سائل تبريد الماء من خلال لوحة تبريد الماء . يتم تعميم سائل تبريد الماء إلى صف تبريد الماء من خلال مضخة الماء. توجد مراوح لتبريدها ثم تدويرها مرة أخرى. علاوة على ذلك، فإن السعة الحرارية للمياه كبيرة، مما يجعل نظام التبريد المبرد بالماء يتمتع بقدرة حمل حراري جيدة. الفائدة المباشرة من ذلك هي أن منحنى درجة حرارة العمل لمصدر الحرارة لطيف للغاية.

يتكون نظام تبريد المياه عمومًا من عدة أجزاء، بما في ذلك مبادل حراري ونظام تدوير وخزان مياه ومضخة مياه وماء. يمكن أيضًا إضافة هياكل تبديد الحرارة حسب الحاجة. على الرغم من أن الماء يوصل الحرارة ليس أفضل من المعدن، إلا أن الماء المتدفق يوصل الحرارة بشكل جيد للغاية. يتناسب أداء تبديد الحرارة للمبرد المبرد بالماء بشكل مباشر مع معدل تدفق سائل تبريد الماء (الماء أو السوائل الأخرى). يرتبط معدل تدفق سائل تبريد الماء بقوة مضخة الماء في نظام التبريد. والقدرة الحرارية للمياه كبيرة، مما يجعل نظام التبريد المبرد بالماء يتمتع بقدرة حمل حراري جيدة. إنه يعادل 5 مرات من نظام تبريد الهواء، والفائدة المباشرة هي أن منحنى درجة حرارة العمل لمصدر الحرارة مسطح للغاية. على سبيل المثال، عندما يقوم نظام يستخدم مشعاعًا يتم تبريده بالهواء بتشغيل برنامج به عبء عمل ثقيل، سيكون هناك ارتفاع في درجة الحرارة خلال فترة زمنية قصيرة، أو قد تتجاوز درجة الحرارة درجة الحرارة التحذيرية. ومع ذلك، نظرًا للسعة الحرارية الكبيرة لنظام تبديد الحرارة المبرد بالماء، يكون التقلب الحراري أصغر نسبيًا.

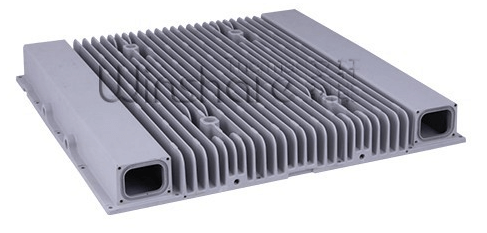

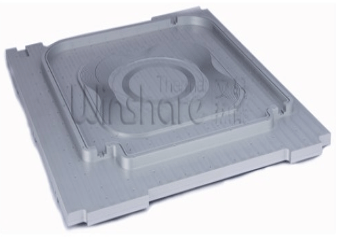

هناك ثلاثة عوامل رئيسية لكفاءة تبديد الحرارة للمبرد المبرد بالماء. الأول هو تصميم لوحة تبريد المياه. تكون اللوحة المبردة بالماء على اتصال مباشر بمصدر الحرارة، لذا فإن توصيل الحرارة السريع مهم جدًا. بشكل عام، اللوحة المبردة بالماء مصنوعة من الألومنيوم لتتصل بمصدر الحرارة، ويتم تصميم قنوات صغيرة على الجانب الذي يكون على اتصال بالليلة المبردة بالماء. لا يمكنه فقط زيادة منطقة الاتصال، ولكن أيضًا زيادة معدل التدفق، بحيث يمكن لسائل تبريد الماء إزالة المزيد من الحرارة. التصميمات المختلفة لقنوات المياه ستجلب تأثيرات مختلفة لتبديد الحرارة.

والثاني هو رأس المضخة. يحدد رأس المضخة سرعة تدفق المياه بشكل مباشر. الخصائص الفيزيائية لسائل تبريد الماء هي أنه كلما زادت سرعة التدفق، كلما كانت التوصيل الحراري أفضل. لذلك، من أجل توصيل الحرارة بسرعة إلى المبرد المبرد بالماء، يجب أن تتمتع مضخة الماء برفع كافٍ. والأخير هو تصميم المبرد والمروحة لتبريد الماء. يتم بشكل عام تركيب المشعاعات المبردة بالماء والمشعات الباردة الموجودة في الجزء الخلفي من الهيكل، ويتم تبريدها مباشرة بواسطة المراوح، ويتم تبريد سائل تبريد الماء في المبرد البارد لتحقيق إعادة التدوير.

فيما يتعلق بالمشعاعات المبردة بالماء، تتمتع Winshare Thermal بقدرات تخصيص احترافية، وأسواق تطبيقات متنوعة، ومنتجات تبريد مخصصة لأنظمة مختلفة للعملاء. إذا كان لديك أي أسئلة أخرى حول لوحة التبريد أو كنت بحاجة إلى حل تبريد للوحة التبريد الخاصة بك، فلا تتردد في ترك تعليق أو إرسال بريد إلكتروني للاتصال بـ Winshare.
