الألواح الباردة السائلة مقابل طرق التبريد التقليدية: أيهما أفضل؟

مقدمة

تعد الإدارة الحرارية الفعالة أمرًا حيويًا لمجموعة واسعة من التطبيقات الصناعية والإلكترونية الحديثة - بدءًا من مراكز البيانات عالية الطاقة ومحركات المحركات وحتى محولات الطاقة المتجددة وإلكترونيات السيارات. يمكن أن يؤثر ضمان إزالة الحرارة بكفاءة من المكونات الحساسة بشكل كبير على أداء أنظمتك وموثوقيتها وعمرها الإجمالي. مع نمو كثافة الطاقة، خاصة في الحوسبة المتطورة وتطبيقات الطاقة الجديدة، يمكن للحلول التقليدية المعتمدة على المراوح أو المبردة بالهواء أن تظهر حدودها.

هذا هو المكان الذي بدأت فيه من خلال تدوير سائل التبريد مباشرة عند ملامسته للوحة معدنية متصلة بمكونات عالية الحرارة، توفر الألواح الباردة السائلة تبريدًا فعالاً ومتساويًا يفوق في بعض الأحيان ما يمكن أن تحققه الأنظمة القائمة على الهواء. في هذه المقالة، نقوم بمقارنة لوحات التبريد السائلة بإعدادات التبريد التقليدية - مع تسليط الضوء على نقاط القوة والضعف وحالات الاستخدام المثالية لكل طريقة. الصفائح الباردة السائلة في جذب الانتباه.

نظرة عامة على طرق التبريد التقليدية

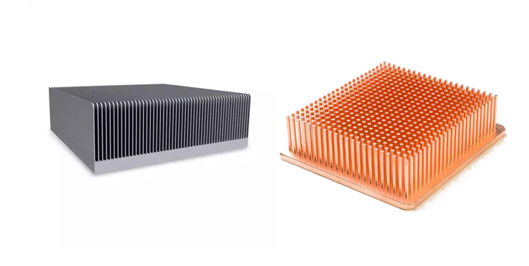

تتلخص معظم حلول التبريد التقليدية في الصيغة الكلاسيكية: مشتت حراري معدني بالإضافة إلى مروحة أو تدفق هواء طبيعي. عادةً ما تكون المشتتات الحرارية مصنوعة من الألومنيوم أو النحاس، وتستخدم زعانف تزيد من مساحة السطح لتبديد الحرارة بشكل أفضل. يعمل تدفق الهواء (الطبيعي أو القسري) على إبعاد الحرارة عن هذه الزعانف، مما يمنع المكونات الإلكترونية من السخونة الزائدة.

المزايا:

1. تكنولوجيا مفهومة جيدًا وأجزاء متوفرة على نطاق واسع.

2. التنفيذ المباشر في أنظمة الطاقة الأصغر أو المتوسطة.

3. عادةً ما يتم إقران التكاليف الأولية المنخفضة بإعداد تشغيلي أبسط.

السلبيات:

1. محدودية قدرة التبديد، خاصة عند ارتفاع أحمال الطاقة.

2. الاعتماد الكبير على المراوح يمكن أن يزيد من مستويات الضوضاء والتعرض لانسدادات الغبار.

3. في العبوات الضيقة، قد يكون تركيب زعانف أكبر ومراوح عالية السرعة مشكلة.

الصناعات التي تتعامل مع أحمال حرارية مستقرة أو متواضعة نسبيًا - مثل بعض الإلكترونيات الاستهلاكية أو الآلات الصناعية الخفيفة - غالبًا ما تجد طرق التبريد التقليدية كافية، خاصة في ضوء إمكانية الوصول إليها وسهولة صيانتها.

ما هي لوحات الباردة السائلة؟

تعمل الألواح الباردة السائلة كمبادل حراري متصل مباشرة، وتتضمن قناة واحدة أو أكثر لتدوير سائل التبريد. عادة ما تكون هذه الألواح مصنوعة من الألومنيوم أو النحاس، وتستقر بقوة ضد المكونات المولدة للحرارة. ومع تدفق السائل عبر الممرات الداخلية، فإنه يسحب الحرارة وينقلها خارج البيئة المباشرة للجهاز. ينتقل سائل التبريد الدافئ بعد ذلك إلى المبرد أو المبرد حيث يتم تبريده قبل دخوله مرة أخرى إلى النظام.

الفوائد المحتملة:

1. قدرة نقل حرارة عالية، فعالة بشكل خاص للإلكترونيات المتعطشة للطاقة أو المواقف ذات تدفق الهواء المحدود.

2. الحد الأدنى من الضوضاء، حيث يتم تقليل أو إلغاء الاعتماد على المراوح الكبيرة.

3. يمكن أن يخفف من مشاكل تراكم الغبار التي غالبًا ما تصيب مراوح تبريد الهواء، نظرًا لأن حلقة السائل مغلقة.

من مجموعات الحوسبة إلى معدات التصنيع عالية الدقة، تحظى الألواح الباردة السائلة بالقبول حيث يكون التبريد المستقر عالي السعة أمرًا ضروريًا.

مقارنة الأداء الحراري

أحد الجوانب الرئيسية التي تفضل الألواح الباردة السائلة هو تبديد الحرارة الفائق. عادةً ما تتمتع المياه والمبردات المتخصصة بموصلية حرارية أعلى من الهواء ويمكنها امتصاص حرارة أكبر بكثير قبل أن ترتفع درجة حرارتها بشكل ملحوظ. وهذا يسمح:

1. التعامل مع أحمال الذروة: في الأنظمة ذات متطلبات الطاقة المتقلبة، يمكن أن يتكيف تدفق سائل التبريد للوحة الباردة بسلاسة، مما يؤدي إلى نقل الحرارة بعيدًا إلى المبرد البعيد أو حلقة التبريد.

2. الاتساق الحراري: لأن المبرد يتصل مباشرة بالمعدن أو على الأكثر يمر عبر قنوات رفيعة جدًا، فإن إزالة الحرارة تكون متسقة ولا تقتصر على ارتفاع درجة الحرارة المحلية أو إعاقة تدفق الهواء.

في المقابل، يجب في بعض الأحيان أن تعمل أنظمة تبريد الهواء على زيادة عدد المراوح أو الاعتماد على أنماط تدفق الهواء المُدارة بعناية. يمكن أن يصبح هذا الأمر معقدًا أو مرتفعًا، خاصة إذا كانت المعدات محشورة في حاويات كثيفة حيث لا يمكن للهواء أن يدور بحرية.

كفاءة الطاقة والتكاليف التشغيلية

على الرغم من أن الألواح الباردة السائلة تقدم مضخة (أو مضخات) إضافية لتدوير سائل التبريد، إلا أنها لا تزال قادرة على توفير الطاقة مقارنة بتدفق الهواء الثابت عالي السرعة المطلوب في بعض البيئات المبردة بالهواء:

1. التبريد المحسوب: نظرًا لأن السائل الذي يتم إزالته من مصادر الحرارة يمكن تبريده بشكل أكثر دقة في المبرد أو المبادل الحراري، فقد يتم تبسيط الاستخدام الإجمالي للطاقة، خاصة بالنسبة للتجمعات الكبيرة.

2. تقليل حجم المواد: قد تكون هناك حاجة إلى مراوح أقل أو أصغر حجمًا، مما قد يقلل من استهلاك الطاقة والتآكل الميكانيكي.

في سيناريوهات الحمل الثقيل - مثل مراكز البيانات الكبيرة أو الإعدادات الصناعية متعددة الأجهزة - يمكن أن يؤدي الأداء الحراري المحسن إلى استبدال الأجهزة بشكل أقل تكرارًا، مما يعوض أي زيادات هامشية في تعقيد حلقة التبريد أو استهلاك الطاقة.

عوامل الموثوقية والصيانة

لا تقتصر الموثوقية على التشغيل اليومي فحسب، بل تتعلق أيضًا بالصيانة طويلة المدى. المراوح عبارة عن أجزاء ميكانيكية معرضة للتحمل النهائي أو فشل المحرك. يمكن أن يؤدي الغبار أو الحطام أو الاهتزازات إلى تقصير عمرها الافتراضي بشكل كبير، ويصبح الاستبدال عملاً روتينيًا للصيانة. تمثل الألواح الباردة السائلة، رغم أنها لا تحتاج إلى صيانة، تحديًا مختلفًا:

1. مراقبة سائل التبريد: قد يكون من الضروري إجراء فحوصات دورية لمستوى سائل التبريد أو جودته.

2. الأنظمة المختومة: تستخدم معظم الأجهزة حلقات مغلقة، مما يقلل من تسرب الغبار. يمكن أن تتعطل المضخات، لكن عمرها التشغيلي عادةً ما يطابق المراوح القياسية أو يدوم أكثر منها.

3. الملاءمة البيئية: يمكن للبيئات الصناعية ذات التركيزات العالية من الحطام أو تدفق الهواء المحدود أن تشهد فوائد كبيرة في النهج المحكم المبرد بالسائل.

بالنسبة للتطبيقات التي تتطلب خدمة متسقة على مدار الساعة - مثل وحدات الطاقة في توربينات الرياح أو الخوادم ذات المهام الحرجة - غالبًا ما تكون ميزة الموثوقية التي توفرها حلقة التبريد السائلة المصممة جيدًا جذابة.

الملاءمة لتطبيقات مختلفة

غالبًا ما يعتمد الاختيار بين التبريد السائل والتبريد التقليدي على فهم المتطلبات الفريدة لتطبيقك. يمكن أن يعمل تبريد الهواء بشكل جيد في هذه السيناريوهات:

1. الأنظمة ذات الأحمال الحرارية المنخفضة أو المستقرة نسبيًا.

2. المشاريع التي تكون فيها الميزانية أو بساطة التصميم أولوية.

3. الأوضاع التي بها مساحة كافية للزعانف أو المراوح الكبيرة.

تأتي الألواح الباردة السائلة في حد ذاتها في:

1. تولد الأجهزة عالية الطاقة (بطاريات السيارات الكهربائية، وأجهزة التحكم في السيارات، وأنظمة تخزين الطاقة) ارتفاعات حرارية شديدة.

2. البيئات ذات تدفق الهواء المحدود أو التي لا يمكن تجنب تراكم الغبار فيها.

3. إعدادات كثيفة البيانات مثل مزارع الخوادم، أو HPC (الحوسبة عالية الأداء)، أو البنية التحتية واسعة النطاق لتكنولوجيا المعلومات والاتصالات حيث يكون التبريد المتسق أمرًا بالغ الأهمية.

وبعيدًا عن مجرد مستويات الحرارة، يمكن للوائح الضوضاء أو المخاوف من الاهتزاز أيضًا أن تميل القرار نحو عدد أقل من المراوح أو أكثر هدوءًا - وهي نقطة تفضل الألواح الباردة السائلة.

تحليل التكلفة وقابلية التوسع

غالبًا ما تتميز طرق تبريد الهواء التقليدية بتكاليف أولية أقل، مما يوفر حلولاً صديقة للميزانية للمواقف الأقل تطلبًا. ومع ذلك، بالنسبة للعديد من التطبيقات المتقدمة في مجالات الصناعة أو الاتصالات أو الطاقة، فإن قابلية التوسع المحدودة أو ارتفاع خطر ارتفاع درجة الحرارة قد يؤدي إلى مزيد من النفقات على المدى الطويل إذا كانت هناك حاجة إلى استبدال الأجهزة أو المروحة بشكل متكرر.

تتطلب أنظمة التبريد السائلة عادةً استثمارًا مقدمًا أعلى، حيث تضيف المضخات والأنابيب وسائل التبريد وتصنيع ألواح التبريد المعقدة إلى التكاليف الأولية. ومع ذلك، فإنها في كثير من الأحيان:

1. قم بتمكين التوسعات بأقل قدر من التعقيد الإضافي، حيث يمكن للوحدات الجديدة الاستفادة من دائرة التبريد الحالية.

2. تقديم مزايا مالية طويلة المدى من خلال منع الأضرار الناجمة عن الحرارة، وتحسين كفاءة استخدام الطاقة، وتمكين كثافات أعلى للأنظمة أو أرفف الخادم.

وبالتالي، وخاصة في البيئات كبيرة الحجم أو ذات المهام الحرجة، يجب على المخططين ذوي التفكير المستقبلي أن يوازنوا قيود الميزانية المباشرة مقابل رؤية أكثر شمولية للتكلفة الإجمالية للملكية.

خاتمة

يعتمد الاختيار بين ألواح التبريد السائلة وطرق التبريد التقليدية إلى حد كبير على متطلبات التطبيق الخاص بك. بالنسبة للأحمال الحرارية ذات الطاقة المنخفضة أو المستقرة، قد يظل تبريد الهواء الراسخ مناسبًا وناجحًا وفعالاً من حيث التكلفة. ومع ذلك، مع تقدم تقنيات الحوسبة والسيارات والطاقة، ينتقل العديد من اللاعبين الصناعيين إلى الألواح الباردة السائلة بسبب كثافة الطاقة القوية والموثوقية وتقليل الضوضاء.

إذا كان تقييم الأداء على المدى الطويل، وقابلية التوسع المستقبلية، والحد الأدنى من وقت التوقف عن العمل من الأهداف الأساسية لنظامك، فغالبًا ما تبرز الألواح الباردة السائلة كخيار مقنع. ومن خلال التصميم الدقيق والصيانة الروتينية والتخطيط الاستراتيجي، يمكن لهذا النهج توفير تبريد متسق يعمل على إطالة عمر المعدات ودعم النمو التكنولوجي.

في Guangdong Winshare Thermal Technology Co., Ltd.، نحن متخصصون في حلول التبريد القوية وعالية الطاقة - حيث نقدم أنظمة ألواح تبريد سائلة متقدمة تم ضبطها بدقة لمجموعة متنوعة من الاحتياجات الصناعية. سواء كنت تواجه قيودًا على تدفق الهواء، أو تدفقًا حراريًا عاليًا، أو متطلبات أداء سريعة التطور، يمكن لفريقنا مساعدتك في رسم حل يحافظ على سير عملياتك بسلاسة وكفاءة. من خلال اتباع نهج استباقي للتصميم الحراري اليوم، يمكنك حماية أنظمتك لتلبية متطلبات الطاقة المتزايدة باستمرار في المستقبل.
