اختبار التفتيش على لوحة تبريد المياه لبطارية الطاقة الجديدة

مركبات الطاقة الجديدة هي مشروع تطوير تدعمه الدولة وقد تطور بسرعة في السنوات الأخيرة. كما أن تكنولوجيا المركبات الكهربائية وقطع الغيار تبتكر باستمرار، وتظهر العمليات والتقنيات الجديدة في تيار لا نهاية له. مجال تبديد الحرارة ليس استثناء. النقطة الحرجة لتبديد الحرارة في السيارات الكهربائية هي بطارية الطاقة وجهاز التحكم. يعد القيام بعمل ممتاز لتبديد الحرارة في هذين الجزأين أيضًا ضمانًا ضروريًا للتشغيل المستقر لشركات السيارات الكهربائية.

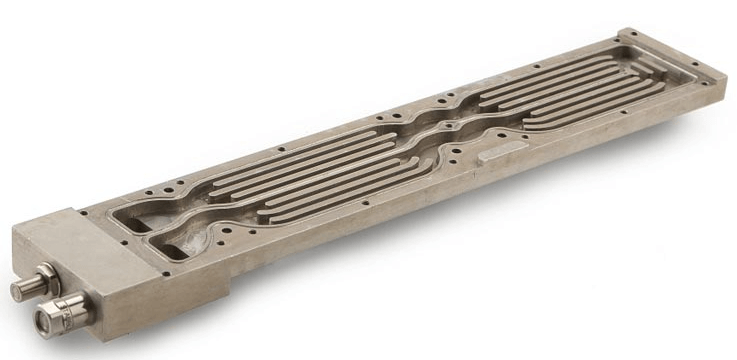

يشتمل نظام تبريد البطاريات في مركبات الطاقة الجديدة بشكل أساسي على مكونات أساسية مثل البطاريات ومبردات البطاريات وألواح تبريد المياه. وهو عنصر ضروري في نظام الإدارة الحرارية لمركبات الطاقة الجديدة.

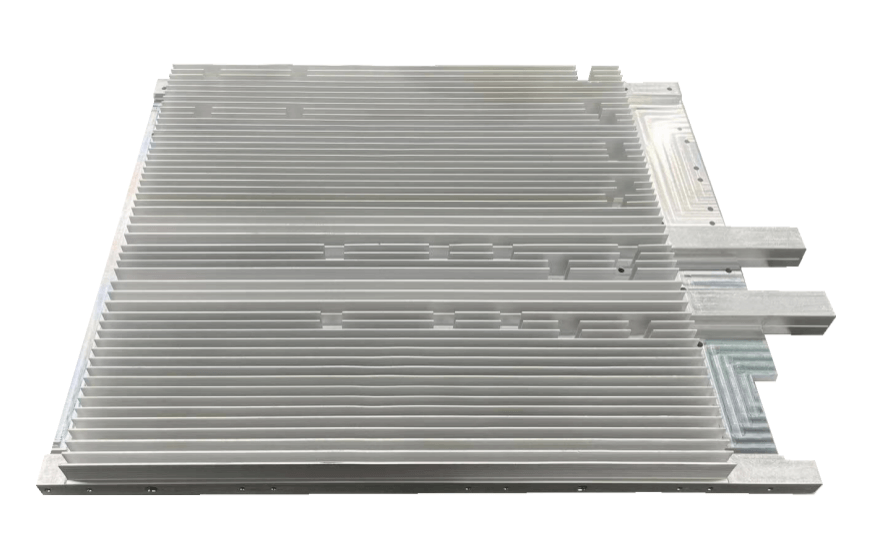

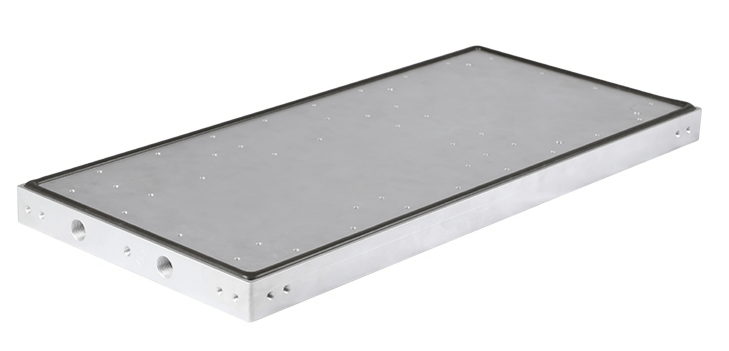

لضمان التوصيل الحراري الجيد للوحة المبردة بالماء، من المناسب التخلص من الحرارة الناتجة عن البطارية للعب دور التبريد والنظر في تقليل وزن مركبات الطاقة الجديدة. لذلك، فإن معظم الألواح المبردة بالماء مصنوعة من سبائك الألومنيوم. يعتمد اختبار ضيق الهواء للوحة المبردة بالماء بشكل عام طريقة اختبار الهيليوم، ويجب وضع المنتج في صندوق مفرغ لإجراء الاختبارات المقابلة. يكون ضغط الاختبار الداخلي عادة 1Bar-6Bar. أثناء التجربة، يجب أولاً إخلاء الألواح المبردة بالماء الموجودة بالداخل. وبعد ذلك، يتم إدخال الهيليوم لإجراء اختبار الكشف عن الهيليوم المقابل. تقوم بعض الشركات المصنعة بتمرير غاز الهيليوم مباشرة لتصريف الهواء داخل اللوحة المبردة بالماء. وإجراء الاختبارات ذات الصلة بعد النفخ والضغط. أثناء التجربة، من الضروري إغلاق وتوصيل طرفي الميزان المبرد بالماء، مدخل واحد ومخرج واحد. لذلك، يمكن ضخ الهواء الداخلي للخارج، ويمكن تعبئة الهيليوم في الداخل.

يحتوي الرادياتير المبرد بالماء على مدخل ومخرج للمياه، كما توجد قنوات مياه متعددة داخل الرادياتير. يمكن الاستفادة من مزايا التبريد المائي بشكل كامل، ويمكن التخلص من المزيد من الحرارة. هذا هو المبدأ الأساسي للمشعات المبردة بالماء. يتم أيضًا تقليل الاهتزاز والضوضاء الناتجة عن المراوح عن طريق تقليل عدد المراوح. بالمقارنة مع نظام تبريد الهواء، فإن تأثير تبديد الحرارة أعلى بكثير.

من طريقة اختبار لوحة الطاقة المبردة بالماء لبطارية الطاقة الجديدة المذكورة أعلاه وعملية المناقشة الفعلية، من السهل أن تجد أن نظام اتصال الختم السريع لاختبار الكشف عن الهيليوم للوحة المبردة بالماء يواجه الصعوبات التالية.

1. متطلبات فحص الهليوم أكثر دقة من فحص إحكام الهواء العام. يجب أن يفي مفصل الختم السريع بمتطلبات فحص الهيليوم لتوصيل مانع التسرب للفوهة؛

2. يجب وضع المنتج في صندوق مفرغ للاختبار. لا توجد قوة دافعة أخرى في صندوق التفريغ باستثناء مصدر الكشف عن غاز الهيليوم ولا توجد أداة تثبيت مشتركة في صندوق التفريغ؛

3. سمك الجدار لتجهيزات الأنابيب ذات اللوحة المبردة بالماء رقيق ومصنوع من سبائك الألومنيوم، وهو عرضة للخدوش. قد تتسبب القوة الجانبية عند ثني المفصل اليدوي في عمودية واجهة اللوحة المبردة بالماء.

استجابة للمشاكل المذكورة أعلاه، نوصي باستخدام وصلات هوائية من سلسلة G15. أداء الختم يلبي متطلبات اختبار الهيليوم. لن تنتج حلقة الختم فجوات أو خدوش عندما تلامس جدار الأنبوب. يعمل ضغط الهواء على توسيع حلقة الختم لتشكيل اتصال مغلق بدون قوة جانبية. هناك مشكلة أخرى تحتاج إلى حل وهي عدم الحاجة إلى مصدر هواء للقيادة للمفاصل الهوائية في صندوق التفريغ، مما يلبي الاختبار المعقد لبطاريات مركبات الطاقة الجديدة، ويوفر وقت التشغيل، ويحسن كفاءة الكشف.

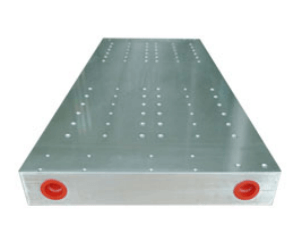

فيما يتعلق بألواح تبريد الماء، تتمتع Winshare Thermal بقدرات تخصيص احترافية لأنظمة مختلفة. إذا كانت لديك أي أسئلة أخرى حول اللوحة الصلبة أو كنت بحاجة إلى حل تبريد للوحة الباردة الخاصة بك، فلا تتردد في ترك تعليق أو إرسال بريد إلكتروني للاتصال بـ Winshare.
