كيف تعمل الأنابيب الحرارية؟

في عالم اليوم الذي تعتمد عليه التكنولوجيا، تعد إدارة الحرارة بشكل فعال أمرًا بالغ الأهمية لأداء وطول عمر الأجهزة الإلكترونية وأنظمة الطاقة المتجددة. في Winshare Thermal ، نحن نفهم التحديات التي تواجهها الصناعات في الإدارة الحرارية، ونحن ملتزمون بتقديم حلول مبتكرة. أحد أكثر الأدوات فعالية في ترسانتنا هو الأنبوب الحراري، وهو جهاز سلبي لإدارة الحرارة يتفوق في نقل الحرارة بكفاءة. في هذه المقالة، سوف نستكشف كيفية عمل الأنابيب الحرارية وتطبيقاتها ومزاياها واعتبارات التصميم لمساعدتك على فهم كيف يمكنها حل تحديات الإدارة الحرارية لديك.

ما هو أنبوب الحرارة؟

أنبوب الحرارة عبارة عن جهاز نقل حراري متطور مصمم لنقل الحرارة من مكان إلى آخر بأقل اختلاف في درجة الحرارة. وهو يتألف من حاوية مفرغة محكمة الغلق تحتوي على سائل عامل، والذي يخضع لتغيرات الطور لنقل الحرارة. المكونات الرئيسية للأنبوب الحراري تشمل:

· المبخر : القسم الذي يمتص فيه سائل العمل الحرارة ويتبخر.

· المكثف : المنطقة التي تنطلق فيها الحرارة من البخار ويتكثف مرة أخرى إلى سائل.

· هيكل الفتيل : هيكل شعري يسهل عودة السائل من المكثف إلى المبخر.

يسمح هذا التصميم الفريد للأنابيب الحرارية بتحقيق التوصيل الحراري العالي، مما يجعلها ضرورية في التطبيقات المختلفة.

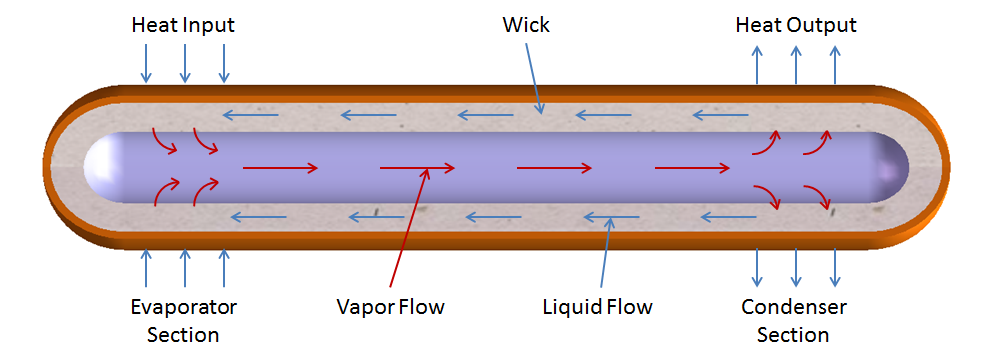

مبدأ العمل لأنابيب الحرارة

آلية تغيير المرحلة

تكمن كفاءة الأنابيب الحرارية في قدرتها على الاستفادة من تغيرات الطور. عندما يتم تطبيق الحرارة على قسم المبخر، يتبخر سائل العمل، ويمتص كمية كبيرة من الطاقة في العملية (الحرارة الكامنة). ينتقل هذا البخار بعد ذلك إلى قسم المكثف، حيث يطلق طاقته ويتكثف مرة أخرى في شكل سائل. تسمح هذه الدورة المستمرة بنقل الحرارة بكفاءة عبر مسافات طويلة مع الحد الأدنى من فقدان درجة الحرارة.

العمل الشعري

يلعب العمل الشعري دورًا حيويًا في ضمان عودة السائل إلى المبخر. يخلق هيكل الفتيل داخل أنبوب الحرارة شبكة من القنوات الصغيرة التي تسحب السائل المتكثف مرة أخرى من خلال القوى الشعرية. تعتبر هذه الآلية ضرورية للحفاظ على التشغيل المستمر، خاصة في التطبيقات التي قد يختلف الاتجاه فيها.

أنواع أنابيب الحرارة

تأتي الأنابيب الحرارية في تكوينات مختلفة مصممة خصيصًا لتطبيقات محددة:

· أنابيب الحرارة القياسية : عادة ما تكون مصنوعة من النحاس أو الألومنيوم، وتستخدم على نطاق واسع في تبريد الأجهزة الإلكترونية.

· أنابيب الحرارة ذات التوصيل المتغير : تعمل هذه الأنابيب على تكييف مقاومتها الحرارية بناءً على اختلافات درجات الحرارة، مما يجعلها مثالية للتطبيقات ذات الأحمال الحرارية المتقلبة.

· أنابيب الحرارة الحلقية : تتميز بتصميم أكثر تعقيدًا، وهي مناسبة لتطبيقات الطاقة العالية ويمكن أن تعمل بفعالية في بيئات الجاذبية الصغرى.

· أنابيب الحرارة المسطحة مقابل غرف البخار : تم تصميم أنابيب الحرارة المسطحة للمساحات المدمجة، بينما توفر غرف البخار تبريدًا موحدًا عبر الأسطح الأكبر.

مقاييس الأداء

يعد فهم مقاييس الأداء أمرًا ضروريًا عند اختيار أنبوب الحرارة لتطبيقك:

· التوصيل الحراري : يمكن للأنابيب الحرارية تحقيق توصيل حراري أعلى عدة مرات من المواد التقليدية مثل النحاس أو الألومنيوم.

· الحد الأقصى لقدرة حمل الطاقة (Qmax) : تؤثر عوامل مثل القطر والاتجاه وبنية الفتيل على Qmax. اختيار التصميم المناسب يضمن الأداء الأمثل.

· نطاقات درجة حرارة التشغيل : تتمتع سوائل العمل المختلفة بحدود تشغيل آمنة مختلفة؛ فهم هذه القيود أمر بالغ الأهمية للإدارة الحرارية الفعالة.

اعتبارات التصميم

عند تصميم أو اختيار أنبوب الحرارة، يجب مراعاة عدة عوامل:

اختلافات هيكل الفتيل

يؤثر هيكل الفتيل بشكل كبير على الأداء. تشمل الخيارات ما يلي:

· الفتائل الملبدة : توفر عمل شعري ممتاز ولكن قد تكون تكاليف التصنيع أعلى.

· فتائل الشاشة : تقدم أداءً جيدًا بتكاليف أقل ولكنها قد تكون أقل كفاءة عند مستويات الطاقة العالية.

· الفتائل المحززة : مثالية للتطبيقات ذات السعة العالية ولكنها تتطلب تصنيعًا دقيقًا.

تأثيرات التوجه

يمكن أن تعمل الأنابيب الحرارية بكفاءة في اتجاهات مختلفة؛ ومع ذلك، قد يختلف أدائها بناءً على تأثيرات الجاذبية. يعد فهم كيفية تأثير الاتجاه على التشغيل أمرًا بالغ الأهمية لتطبيقات مثل الفضاء الجوي أو الأجهزة الإلكترونية المحمولة.

توافق المواد

يعد اختيار المواد المتوافقة لكل من الغلاف وسائل العمل أمرًا حيويًا لمنع التفاعلات الكيميائية التي قد تؤثر على الأداء. في Winshare Thermal، نعطي الأولوية لاختيار المواد لضمان الموثوقية وطول العمر.

تطبيقات الأنابيب الحرارية

تجد الأنابيب الحرارية استخدامًا واسع النطاق في العديد من الصناعات:

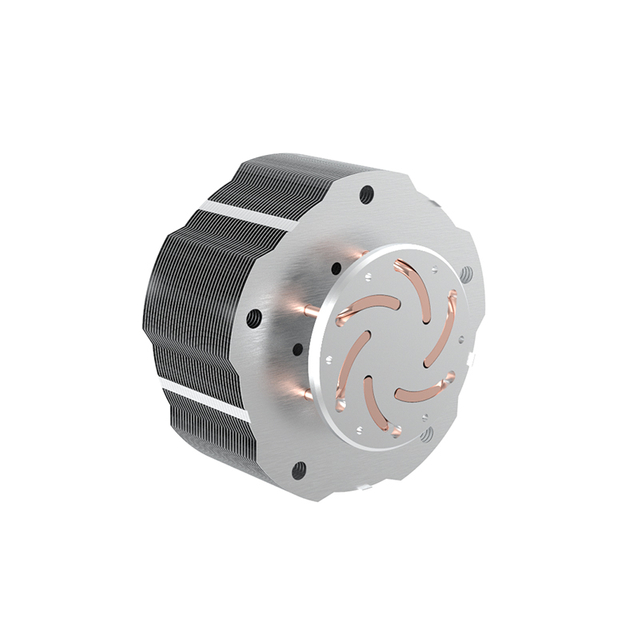

· تبريد الإلكترونيات : في الإلكترونيات الحديثة، مثل وحدات المعالجة المركزية (CPUs) ووحدات معالجة الرسومات (GPU)، تعد الأنابيب الحرارية ضرورية لتبديد الحرارة الزائدة بكفاءة. يتيح تصميمها المدمج إمكانية ملاءمتها بسلاسة في المساحات الضيقة مع الحفاظ على الأداء الحراري العالي.

· أنظمة الطاقة المتجددة : تلعب الأنابيب الحرارية دوراً حاسماً في مجمعات الطاقة الشمسية الحرارية وأنظمة تخزين الطاقة من خلال نقل الحرارة بكفاءة من مجمعات الطاقة الشمسية إلى وحدات التخزين أو أنظمة التحويل.

· تطبيقات الفضاء الجوي : في تكنولوجيا الفضاء الجوي، حيث قد تفشل طرق التبريد التقليدية بسبب ظروف الجاذبية الصفرية، تضمن الأنابيب الحرارية الحلقية الإدارة الحرارية الفعالة للأقمار الصناعية ومكونات المركبات الفضائية.

مزايا تكنولوجيا الأنابيب الحرارية

توفر الأنابيب الحرارية فوائد عديدة:

· الكفاءة العالية : توفر توصيلًا حراريًا فائقًا مقارنة بحلول التبريد التقليدية.

· تصميم خفيف الوزن : طبيعتها المدمجة تجعلها مثالية للتطبيقات التي تكون فيها المساحة والوزن عاملين حاسمين.

· الموثوقية : مع عدم وجود أجزاء متحركة، تتطلب الأنابيب الحرارية الحد الأدنى من الصيانة ولها عمر تشغيلي طويل.

التحديات والقيود

على الرغم من المزايا التي تتمتع بها، إلا أن هناك تحديات مرتبطة بتكنولوجيا الأنابيب الحرارية:

· قيود درجة حرارة التشغيل : كل سائل عامل له حدود محددة لدرجة الحرارة؛ تجاوز هذه يمكن أن يؤدي إلى الفشل.

· تعقيدات التصميم : قد تتطلب التطبيقات المخصصة تصميمات معقدة تزيد من تعقيد التصنيع والتكلفة.

خاتمة

تمثل الأنابيب الحرارية حلاً ثوريًا لتحديات الإدارة الحرارية الحديثة في مختلف الصناعات. ومن خلال فهم مبادئ العمل وأنواعه ومقاييس الأداء واعتبارات التصميم، يمكن للشركات الاستفادة من هذه التكنولوجيا لتعزيز الكفاءة والموثوقية. في Winshare Thermal ، نحن ملتزمون بتقديم حلول إدارة حرارية عالية الجودة مصممة خصيصًا لتلبية احتياجاتك. استكشف مجموعتنا من المنتجات المبتكرة ودعنا نساعدك على تحقيق الأداء الحراري الأمثل في تطبيقاتك!
