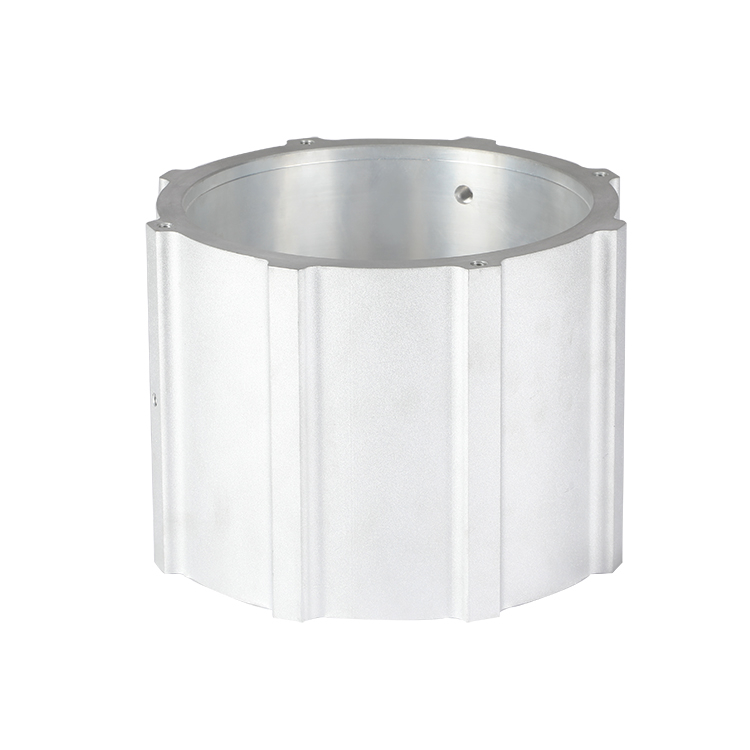

مختلط بالوعة الحرارة للمحرك

الميزات الرئيسية

• تبديد حرارة فائق - يعمل الترابط النحاسي من المعدن إلى المعدن على تقليل المقاومة الحرارية، مما يعزز كفاءة نقل الحرارة.

• توافق المواد المتعددة - يدعم الألومنيوم والنحاس والفولاذ المقاوم للصدأ والتيتانيوم لتطبيقات متنوعة.

• عملية تصنيع موثوقة - يضمن اللحام الدقيق متانة طويلة الأمد وسلامة هيكلية.

• خيارات تصميم مرنة - قابلة للتكيف مع تكوينات نظام تبريد الهواء والسائل المختلفة.

• تبريد سائل مانع للتسرب – تمنع تقنية الغلق السريع التسربات وتعزز الأداء.

تقنية تبريد الهواء

• لا يوجد حاجز حراري بين القاعدة والزعانف لتعزيز كفاءة التبريد.

• تصنيع سريع وفعال من حيث التكلفة مع خيارات تصميم مرنة.

• أداء موثوق ومستقر على مدى الاستخدام الممتد.

تقنية التبريد السائل

• موثوقية عالية مع هيكل ملحوم محكم الغلق مانع للتسرب.

• عملية إغلاق سريعة لمتانة فائقة.

• حلول فعالة من حيث التكلفة متاحة للتطبيقات المتوسطة والعالية الأداء.

الاعتبارات المادية

• السبائك الموصى بها : 6060، 6063، و6101 تقدم أداء أفضل من 6082.

• خواص الألومنيوم : يصلد الألومنيوم المبثوق أثناء عملية اللحام ولكنه يستعيد 80% من قوته الأصلية بعد التبريد.

• لحام المواد المختلطة : يمكن لحام الألومنيوم والتيتانيوم والفولاذ المقاوم للصدأ معًا. تتطلب القواعد النحاسية ذات الزعانف المصنوعة من الألومنيوم تقنيات خاصة.

• حدود الحجم : يبلغ الحد الأقصى لأبعاد اللحام 600 × 1200 مم، ويوصى بأبعاد 450 × 800 مم للحصول على الأداء الأمثل.

أفضل ممارسات التصميم

لوحة القاعدة

• أي سمك ممكن، ولكن يوصى باستخدام شكل 'U' مقذوف مع زعانف خارجية سميكة للحماية.

• الحد الأدنى من التشوه أثناء اللحام بالنحاس، ضمن تفاوتات البثق القياسية.

• يتم تطبيق التصنيع باستخدام الحاسب الآلي بسهولة بعد اللحام بالنحاس.

زعانف

• تجنب الزعانف الطويلة والرفيعة بشكل مفرط لتحقيق استقرار حراري وميكانيكي أفضل.

• يوفر الألومنيوم النقي التوصيل الحراري الأمثل ويعتبر مثاليًا للإنتاج الآلي.

• تعتبر الزعانف المكدسة الخيار الأفضل للتصنيع متوسط ​​إلى كبير الحجم.

• يمكن أن تكون الزعانف ذات ارتفاعات أو أطوال مختلفة إذا لزم الأمر (قد تزيد التكاليف).

اعتبارات إضافية

• صمم القاعدة لدعم تركيب المروحة دون الحاجة إلى تصنيع إضافي.

• تعمل الزعانف القصيرة والسميكة على زيادة كفاءة التبريد.

• تُستخدم الفتحات الموجودة في الزعانف لزيادة اضطراب تدفق الهواء؛ تدفق الهواء يخرج فقط من الأمام والخلف.

• بالنسبة للألواح الباردة السائلة (LCP)، ضع في اعتبارك سمك الغطاء لتطبيقات الضغط العالي.

• يوصى باستخدام أنابيب الفولاذ المقاوم للصدأ للدوائر المختلطة أو السوائل العدوانية.
