شرح متعمق للوحة التبريد المائي

في مجال إلكترونيات الطاقة، بما في ذلك التحكم والتحويل وأنظمة القيادة ونقل الإشارات والقطاعات الناشئة مثل الطاقة الجديدة (بما في ذلك التبريد لبطاريات طاقة مركبات الطاقة الجديدة ووحدات UPS وأنظمة تخزين الطاقة والخوادم الكبيرة والمحولات الكهروضوئية وتطبيقات SVG/SVC)، يعد السعي لتحقيق الكفاءة العالية والضوضاء المنخفضة والتشغيل المتسق في درجات الحرارة المنخفضة أمرًا بالغ الأهمية. ومع ذلك، فإن حدود المساحة المحدودة غالبًا ما تجعل تبديد الحرارة تحديًا كبيرًا في تحقيق التطوير المثالي للمنتج. في مثل هذه السيناريوهات، تظهر تكنولوجيا التبريد السائل، وخاصة ألواح التبريد بالمياه، كحل مفضل لإدارة الحرارة بكفاءة.

مكونات لوحة تبريد المياه

يشتمل نظام الألواح المبردة بالماء الشامل على عدة مكونات رئيسية، كل منها حيوي في عملية التبريد. تشمل هذه المكونات:

1. الكتلة المبردة بالماء : قلب النظام، هذه الكتلة المعدنية، عادة ما تكون مصنوعة من النحاس أو الألومنيوم، وتتميز بقنوات مياه داخلية معقدة. فهو يتلامس بشكل مباشر مع المكون، مثل وحدة المعالجة المركزية، ويمتص الحرارة المتولدة.

2. السائل المتداول : الوظيفة الأساسية للسائل المتداول هي الشرب وإزالة حرارة المكون بكفاءة. تضمن قدرتها العالية على امتصاص الحرارة أن تظل تقلبات درجات الحرارة في حدها الأدنى.

3.مضخة المياه : تهدف المضخة إلى دفع السائل المتداول عبر النظام. عندما يمتص السائل الحرارة من وحدة المعالجة المركزية في الكتلة المبردة بالماء، يتم ضخها للخارج، مما يسمح للعصير الطازج ذو درجة الحرارة المنخفضة بمواصلة عملية التبريد.

4. خط أنابيب المياه : توصيل مضخة المياه، وكتلة المياه المبردة، وأحيانًا خزان المياه أو المبادل الحراري، يشكل خط أنابيب المياه قناة مغلقة للسائل المتداول. يجب أن تحافظ على مسار دوران مغلق، مما يمنع أي تسرب.

التغيرات الهيكلية لألواح تبريد المياه

تأتي الألواح المبردة بالماء في أشكال هيكلية مختلفة، كل منها يلبي احتياجات التبريد المحددة:

1.عملية اللحام بالنحاس : مثالية للسيناريوهات ذات كثافة تدفق الحرارة العالية، تتضمن هذه العملية مكونات اللحام معًا في بيئة محمية بالغاز. يتم استخدام مواد النحاس أو سلسلة 1 وسلسلة 3 بشكل شائع في هذه العملية.

2. عملية الأنابيب المدفونة : مناسبة لتركيبات الأجهزة أحادية الجانب، وتتطلب هذه الطريقة تسطيح أنابيب النحاس وطحنها في وقت واحد باستخدام ألواح الألومنيوم. يؤدي هذا إلى زيادة التوصيل الحراري للأنابيب النحاسية مع الحفاظ على الهيكل العام خفيف الوزن.

3. عملية الأنابيب الملحومة : هذه العملية مناسبة عند استخدام الألواح والأنابيب النحاسية. فهو يقلل من سمك اللوحة، مما يؤدي إلى تخفيض الوزن.

4. عملية التثبيت على الوجهين : تتضمن هذه العملية المباشرة والفعالة من حيث التكلفة تركيب الجهاز على جانبي اللوحة. غالبًا ما تستخدم ألواح الألومنيوم وأنابيب الألومنيوم أو النحاس أو الفولاذ المقاوم للصدأ.

5. عملية اللحام بالاحتكاك : باستخدام تكنولوجيا صناعة الطيران المتقدمة، يشكل اللحام الاحتكاكي (FSW) قنوات تدفق مباشرة على ألواح النحاس أو الألومنيوم. إنه يتفوق في التطبيقات ذات متطلبات الموثوقية العالية، وكثافات التدفق الحراري المرتفعة، وتصميمات قنوات التدفق المعقدة. يتم إنشاء الأخاديد على الركيزة ويتم إغلاقها من خلال اللحام بالنحاس أو الانتشار أو الاحتكاك.

طرق تشكيل قناة المياه

تعتمد الألواح المبردة بالماء في صناعة الإدارة الحرارية في المقام الأول أربع طرق لتشكيل قنوات المياه:

1. نوع الأنبوب المدفون : تشتمل هذه الطريقة على أخاديد طحن CNC في ألواح سبائك الألومنيوم، ودمج أنابيب النحاس في هذه الأخاديد، وملء أي فجوات بمادة لاصقة موصلة للحرارة.

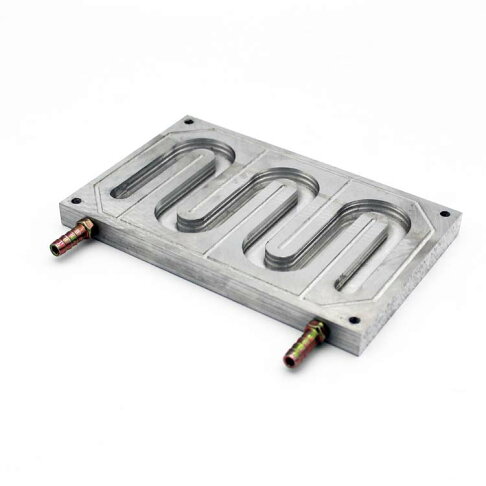

2. نوع اللحام بالفراغ : تعمل الآلات باستخدام الحاسب الآلي على إنشاء شكل قناة المياه المطلوبة لألواح الألومنيوم. يتم وضع لوحة الغطاء فوق قناة المياه، ويتم تطبيق مادة اللحام بين لوحة الغطاء ولوحة الألومنيوم، ويتم خبز التجميع في فرن لحام مختلط.

3. نوع قناة المياه لحام الشعاع الإلكتروني : تعمل المعالجة باستخدام الحاسب الآلي على تحويل لوحة الألومنيوم إلى قناة مائية. يتم تصنيع لوحة الغطاء بطريقة مماثلة، بحيث تغطي قناة المياه، ومن ثم يتم لحامها باستخدام لحام شعاع الإلكترون.

4. نوع قناة الماء الملحومة بالاحتكاك : تعمل المعالجة باستخدام الحاسب الآلي على تشكيل قناة الماء على لوحة الألومنيوم، ويتم تصنيع لوحة الغطاء المقابلة. يتم تجميع هذه المكونات، ويتم استخدام اللحام بالتحريك الاحتكاكي لربطها، مما يضمن الختم القوي.

لوحة تبريد الماء عبارة عن جهاز يستخدم لتبديد الحرارة. مبدأها هو استخدام الموصلية الحرارية العالية للمياه لتوصيل الحرارة من مصدر تبديد الحرارة إلى لوحة تبريد الماء، ومن ثم تبديد الحرارة من خلال سطح تبديد الحرارة للوحة تبريد الماء. تتميز الألواح المبردة بالماء بمزايا الكفاءة العالية والصمت والموثوقية، وتستخدم على نطاق واسع في المعدات الإلكترونية والمعدات الصناعية وغيرها من المجالات.

في مجال المشعاعات المبردة بالماء، تقف Winshare Thermal كهيئة رائدة، حيث تقدم إمكانات التخصيص الاحترافية وحلول التبريد المخصصة لتطبيقات متنوعة. إذا كانت لديك أي استفسارات حول ألواح التبريد أو كنت بحاجة إلى حل تبريد مخصص، فلا تتردد في التواصل معنا عبر التعليقات أو البريد الإلكتروني للاتصال بـ Winshare.
