ما هو الطبق البارد؟

مقدمة

في عالم اليوم الذي تعتمد عليه التكنولوجيا، تعد الإدارة الحرارية الفعالة أمرًا بالغ الأهمية لأداء الأجهزة الإلكترونية وطول عمرها. أحد الحلول الرئيسية هو اللوحة الباردة . تستكشف هذه المقالة ماهية اللوحة الباردة، وكيفية عملها، وتطبيقاتها المختلفة، مما يوفر رؤى للمهندسين والمصنعين والمهتمين بتقنيات التبريد المتقدمة. كشركة مصنعة رائدة في هذا المجال، تلتزم شركة Guangdong Winshare Thermal Technology Co., Ltd. بتقديم حلول إدارة حرارية عالية الجودة.

1. ما هو الطبق البارد؟

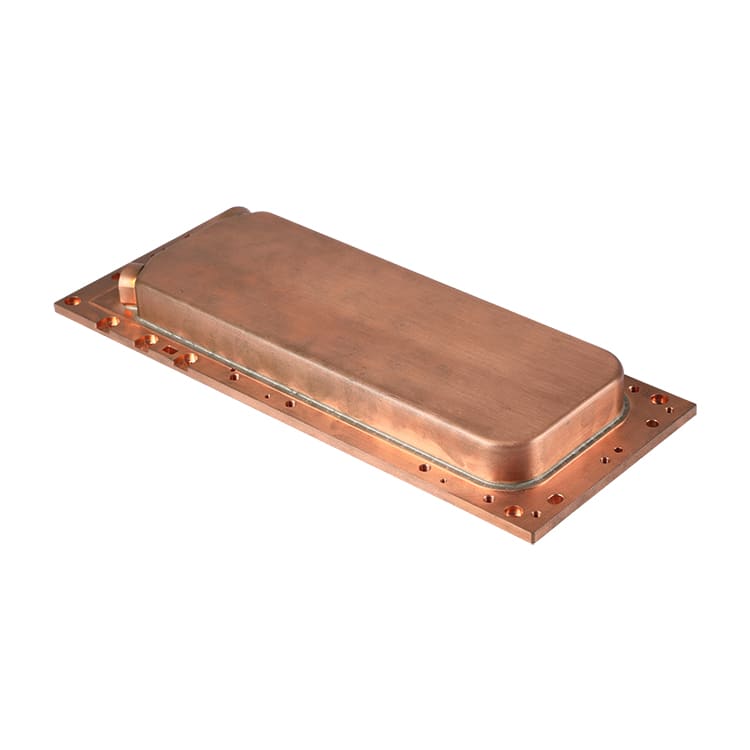

اللوحة الباردة عبارة عن لوحة معدنية متخصصة مصممة لتبديد الحرارة من المكونات الإلكترونية من خلال تداول سائل التبريد. على عكس أنظمة تبريد الهواء التقليدية، التي تعتمد على تدفق الهواء لإزالة الحرارة، تستخدم الألواح الباردة التبريد السائل لتحقيق أداء حراري فائق. وهذا يجعلها مثالية للتطبيقات عالية الكثافة حيث تكون إزالة الحرارة بكفاءة أمرًا ضروريًا.

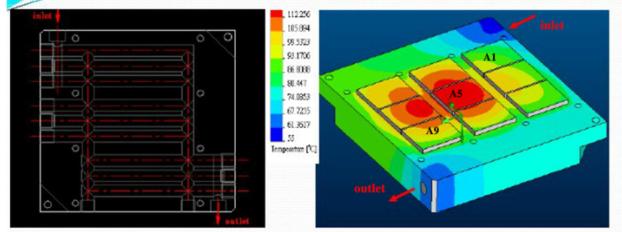

2. كيف تعمل الأطباق الباردة

مبدأ العمل الأساسي

تعمل الألواح الباردة على مبدأ نقل الحرارة. عندما يقوم أحد المكونات الإلكترونية بتوليد الحرارة، يتم تمريرها من خلال اللوحة الباردة، والتي تكون على اتصال مباشر بالعنصر. يتدفق سائل التبريد - عادة الماء أو سائل متخصص - عبر قنوات داخل اللوحة، ويمتص الحرارة ويحملها إلى مبادل حراري أو مشعاع.

مكونات نظام اللوحة الباردة

يتكون نظام الألواح الباردة النموذجي من:

· اللوحة المعدنية : عادة ما تكون مصنوعة من مواد عالية التوصيل مثل الألومنيوم أو النحاس.

· المبرد : السائل الذي يمتص الحرارة من اللوحة.

· المضخة : تقوم بتدوير سائل التبريد عبر النظام.

· المبادل الحراري : يطلق الحرارة الممتصة إلى البيئة.

3. أنواع الأطباق الباردة

مرحلة واحدة مقابل التبريد على مرحلتين

يمكن تصنيف الألواح الباردة إلى نوعين رئيسيين بناءً على آليات التبريد الخاصة بها:

· التبريد أحادي الطور : يتضمن سائل تبريد يبقى في نفس الطور (السائل) أثناء امتصاص الحرارة.

· التبريد على مرحلتين : يستخدم تغيير الطور (السائل إلى البخار) لتعزيز كفاءة التبريد، وغالبًا ما يستخدم في التطبيقات عالية الأداء.

اختلافات التصميم

تأتي الألواح الباردة بتصميمات مختلفة لتحسين الأداء لتطبيقات محددة. تشمل التصميمات الشائعة لوحات القنوات الدقيقة، والتي تتميز بقنوات صغيرة لزيادة مساحة السطح وتحسين كفاءة نقل الحرارة.

4. المواد المستخدمة في أطباق التبريد

المواد المشتركة

يؤثر اختيار المواد بشكل كبير على أداء الألواح الباردة:

· الألومنيوم : خفيف الوزن وفعال من حيث التكلفة مع موصلية حرارية جيدة.

· النحاس : يوفر توصيلًا حراريًا فائقًا ولكن بتكلفة أعلى.

المعالجات السطحية

تعمل المعالجات السطحية على تحسين المتانة والأداء من خلال تحسين مقاومة التآكل وتعزيز الاتصال الحراري الأفضل مع المكونات.

5. مميزات استخدام الأطباق الباردة

الكفاءة في نقل الحرارة

توفر الألواح الباردة كفاءة استثنائية في نقل الحرارة مقارنة بأنظمة تبريد الهواء. وهذا مفيد بشكل خاص في التطبيقات عالية الكثافة ذات المساحة المحدودة، مثل مراكز البيانات والمركبات الكهربائية.

المرونة والتخصيص

يمكن تصميم الألواح الباردة لتلبية متطلبات محددة، مما يجعلها مناسبة لمختلف التطبيقات - بدءًا من الأجهزة الإلكترونية الاستهلاكية وحتى الآلات الصناعية.

6. تطبيقات الأطباق الباردة

الصناعات التي تستخدم الألواح الباردة

تستخدم الألواح الباردة على نطاق واسع في قطاعات متعددة:

· الإلكترونيات : في أنظمة وخوادم الحوسبة عالية الأداء.

· السيارات : لتبريد بطارية السيارة الكهربائية.

· الفضاء الجوي : في إلكترونيات الطيران وأنظمة الأقمار الصناعية.

· الطاقة المتجددة : لمحولات الطاقة الشمسية وأنظمة تخزين الطاقة.

7. الاتجاهات المستقبلية في تكنولوجيا الألواح الباردة

الابتكارات وجهود البحث والتطوير

في Guangdong Winshare Thermal Technology Co., Ltd. ، نحن نستثمر باستمرار في البحث والتطوير لتطوير تكنولوجيا الألواح الباردة. يهدف تعاوننا مع مؤسسات مثل جامعة جنوب الصين للتكنولوجيا إلى تعزيز الابتكار في تقنيات التوصيل الحراري.

التقنيات الناشئة

تشمل الاتجاهات المستقبلية استخدام الموائع النانوية - السوائل الهندسية ذات الخصائص الحرارية المحسنة - وتقنيات التصنيع المضافة التي تسمح بهندسة معقدة وخصائص أداء محسنة.

خاتمة

تلعب الألواح الباردة دورًا أساسيًا في حلول الإدارة الحرارية الحديثة، مما يوفر تبريدًا فعالاً لمجموعة واسعة من التطبيقات. مع استمرار تطور التكنولوجيا، تتطور أيضًا قدرات الألواح الباردة. إذا كنت تبحث عن منتجات إدارة حرارية عالية الجودة مصممة خصيصًا لتلبية احتياجاتك، فاتصل بـ Guangdong Winshare Thermal Technology Co., Ltd. نحن هنا لندعمك بحلول مبتكرة تضمن الأداء الأمثل والموثوقية.
