الحل الحراري لمشروع التبريد بقوة 5000 وات IGBT

بالوعة الحرارة أنبوب الحرارة 5000 واط وعملية اللحام ، Winshare thermalloy.

الحل الحراري لمشروع التبريد بقوة 5000 وات IGBT.

متطلبات التصميم

CASE2: IGBT x 9 قطعة = 5022 واط ؛

CASE4: IGBT x 9 قطعة = 5040 واط ؛

المراوح: 700 م 3 / ساعة عند درجة حرارة المدخول 50 ℃

المشتت الحراري: بالوعة الحرارة ذات الزعانف المزودة بأنابيب حرارية

درجة حرارة البيئة: 50 درجة مئوية

درجة الحرارة القصوى لسطح المشتت الحراري أقل من 95 درجة مئوية

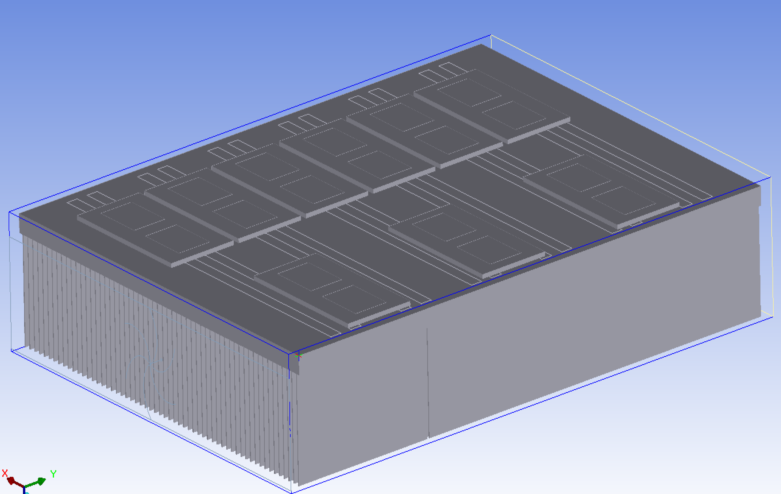

نموذج التصميم في Ansys16.0

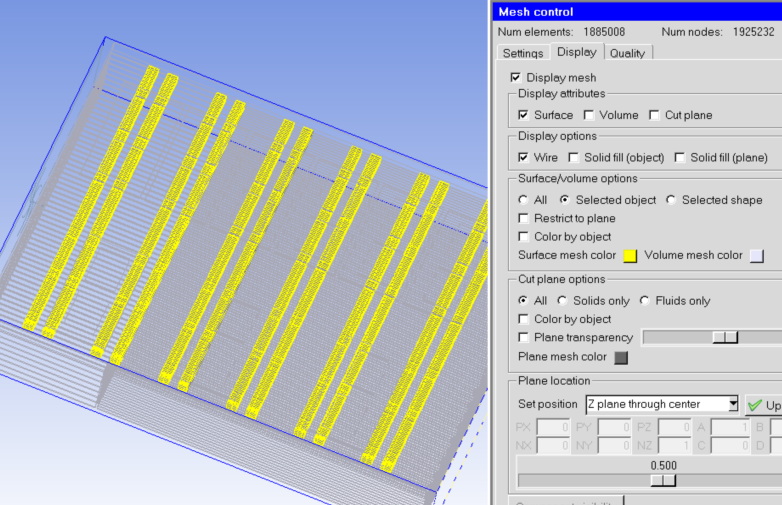

تشابك Num العقد

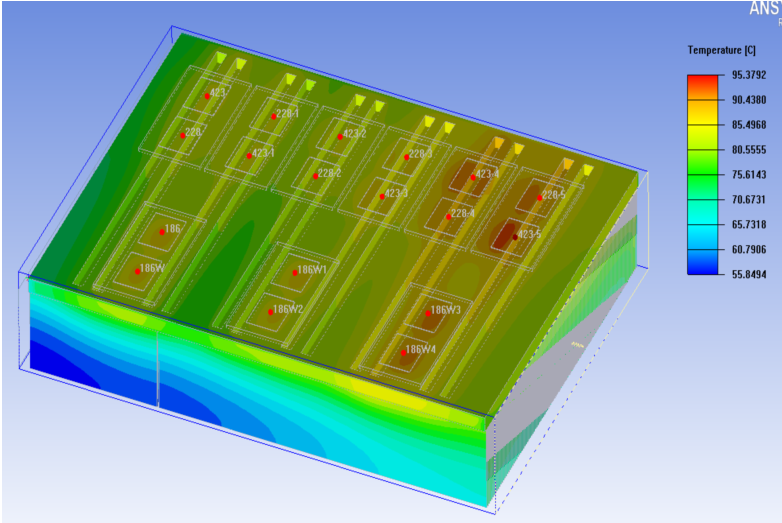

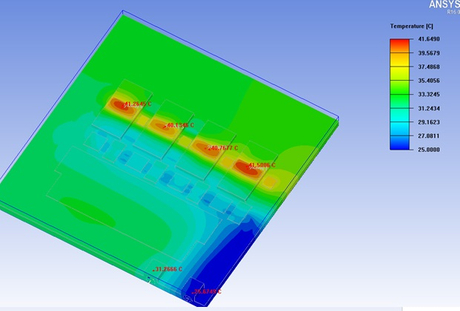

توزيع درجة حرارة بالوعة الحرارة

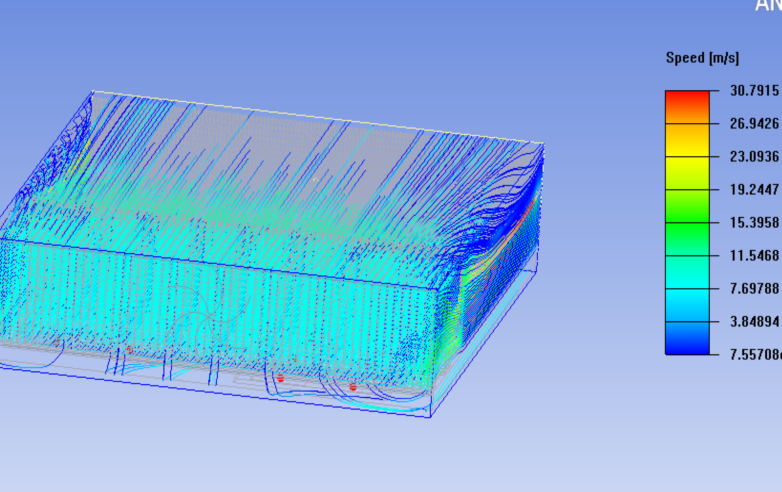

سرعة المروحة

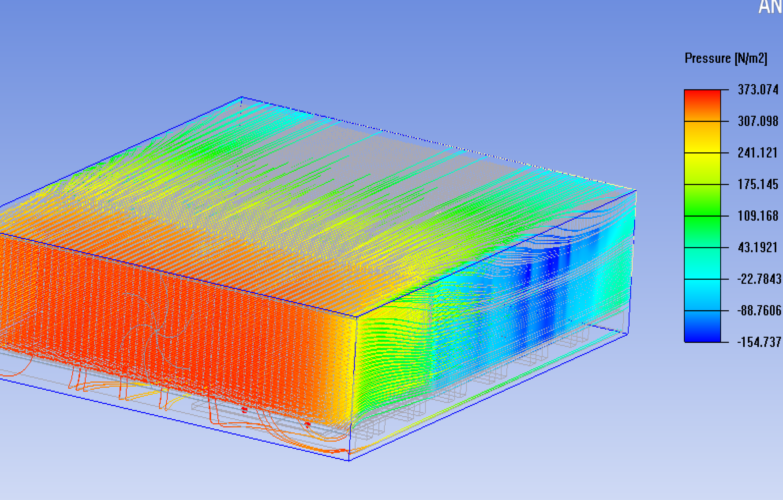

ضغط المروحة

النتائج:

باستخدام طريقة النموذج البسيط ، ستكون النتيجة مختلفة عن الوحدة الفعلية.

الحالة 2 درجة حرارة سطح المشتت الحراري 95.37 ℃

حالة 4 درجة حرارة سطح المشتت الحراري 95.32 ℃

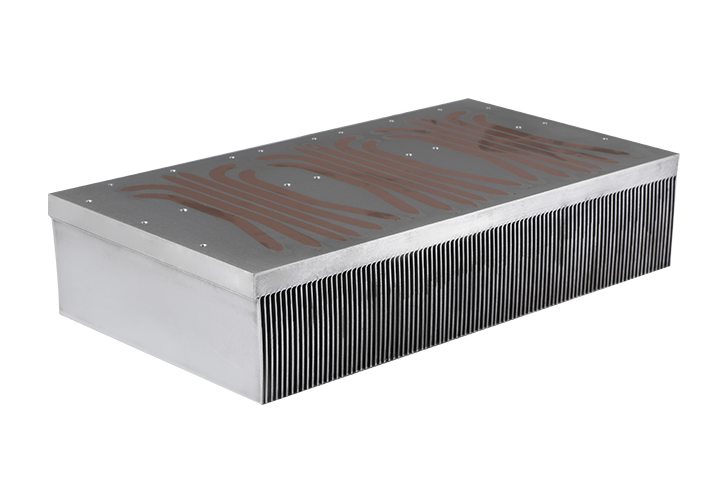

صنع العينة:
