3200 واط محلول حراري سائل على البارد

لتلبية الطلب المتزايد على حلول التبريد عالية الطاقة، قامت Winshare Thermal بتطوير حل حراري سائل بارد بقدرة 3200 واط. غالبًا ما تفشل المشتتات الحرارية التقليدية المبردة بالهواء في تلبية المتطلبات الصارمة لعملائنا، مما يجعل لوحات باردة سائلة بديل ممتاز.

متطلبات التصميم

• إجمالي الطاقة الحرارية: 3200 واط

• معدل تدفق السائل: 0.3 متر مكعب في الساعة

• الحد الأقصى لدرجة حرارة السطح: أقل من 60 درجة مئوية

• مدخل درجة حرارة الماء: 25 درجة مئوية

• درجة الحرارة المحيطة: 25 درجة مئوية

الميزات الرئيسية للوحة السائلة الباردة

• مادة: مصنوع من الألومنيوم عالي الجودة لنقل الحرارة خفيف الوزن وفعال.

• أنابيب التبريد: تعمل الأنابيب النحاسية المدمجة على تعزيز التوصيل الحراري.

• ختم: يتم ملء الفجوات بالإيبوكسي لضمان المتانة ومنع التسربات.

ال لوحة باردة سائلة يدير التصميم الأحمال الحرارية العالية بشكل فعال مع الحفاظ على درجات حرارة التشغيل المثالية، مما يجعله مناسبًا لمجموعة واسعة من التطبيقات.

عملية التصميم

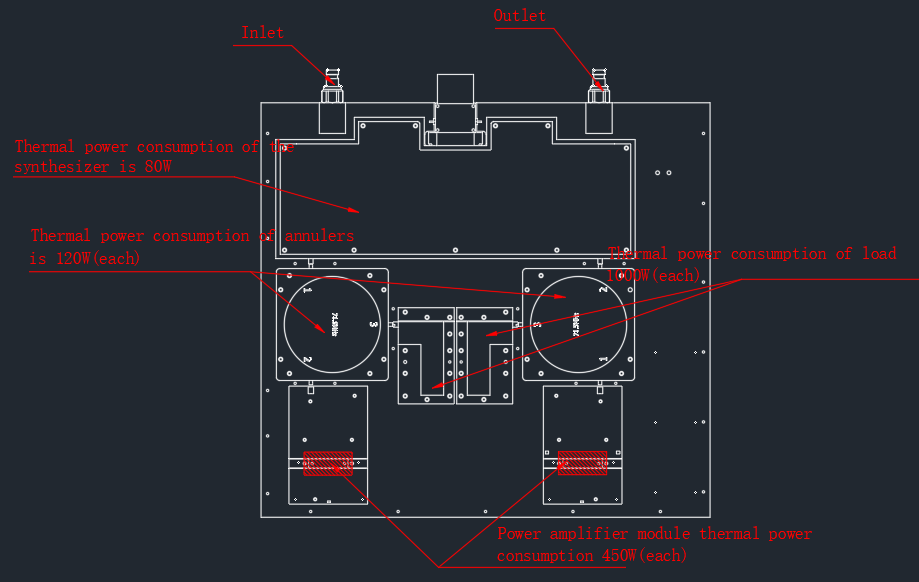

رسم التصميم :

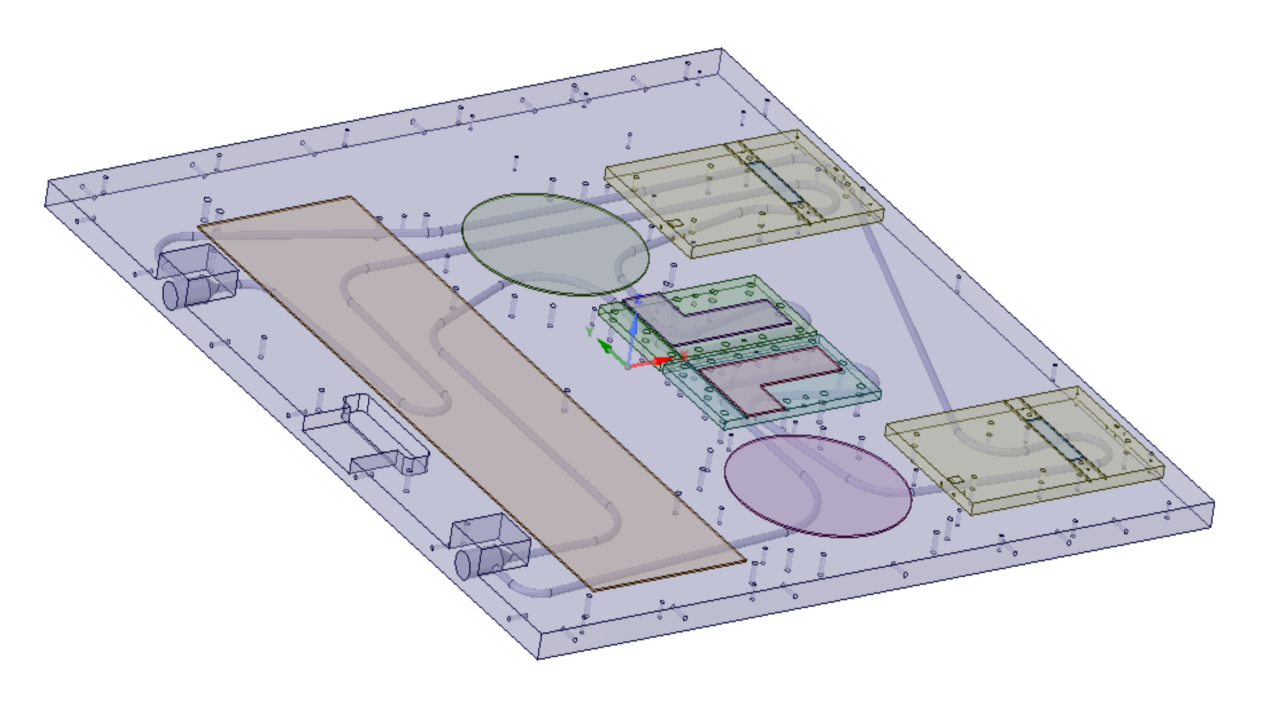

يتم استخراج نموذج التدفق من برنامج Ansys16.0 SCDM:

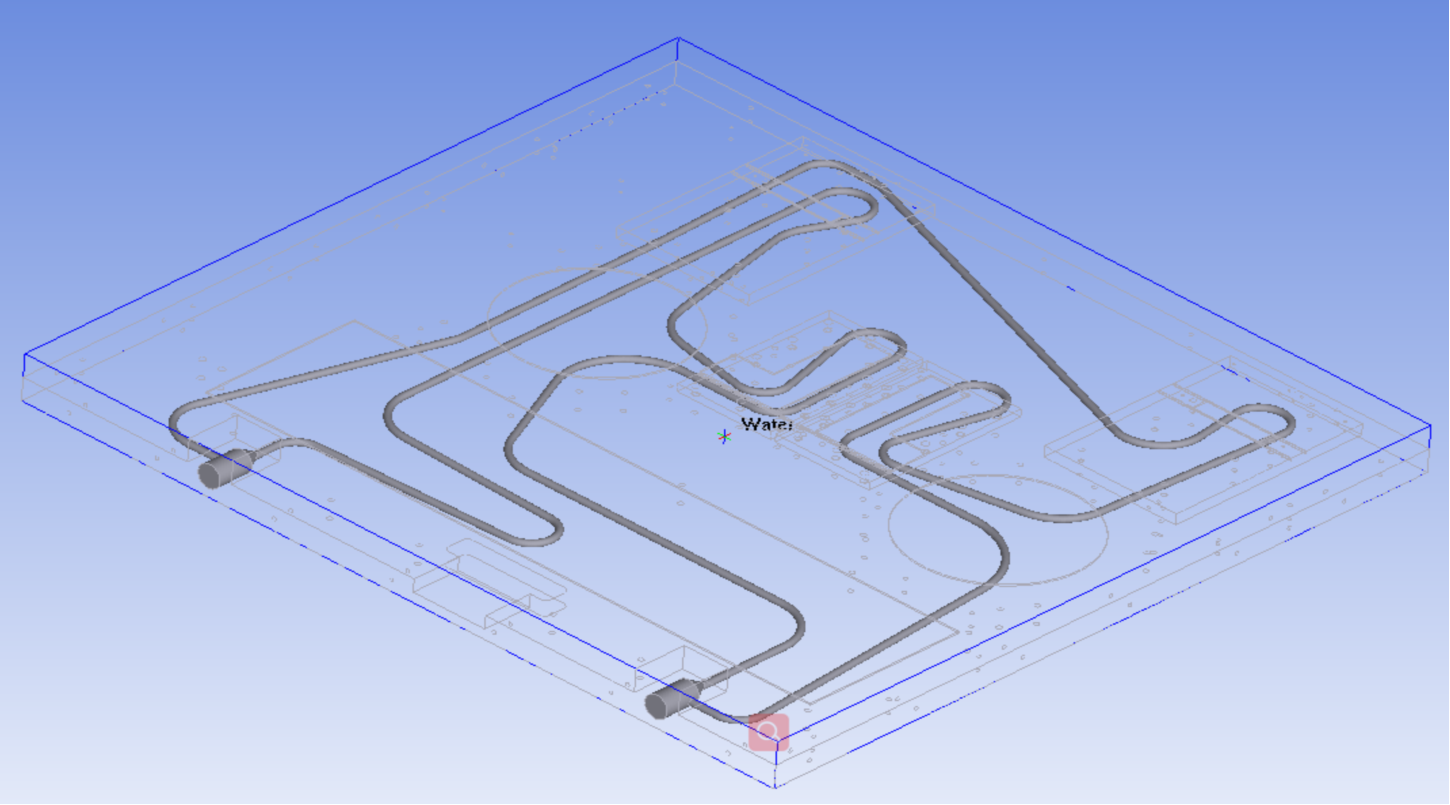

النموذج المبسط ومصدر الحرارة في برنامج Ansys

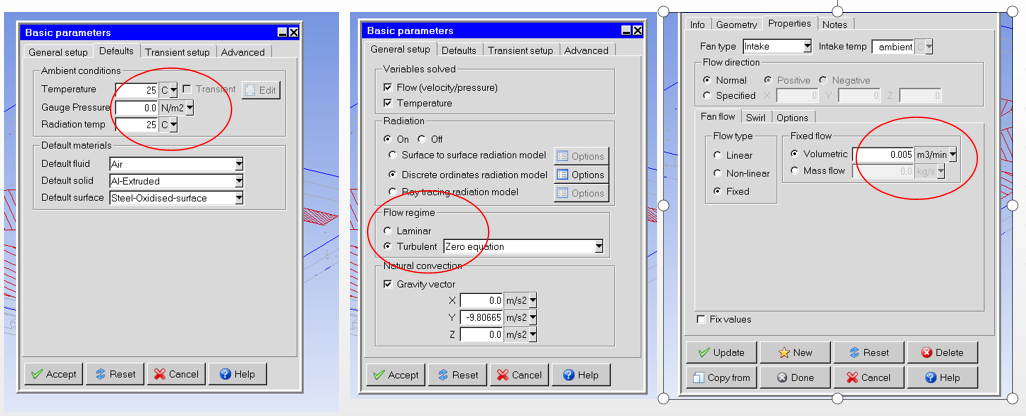

إعدادات المعلمة 1

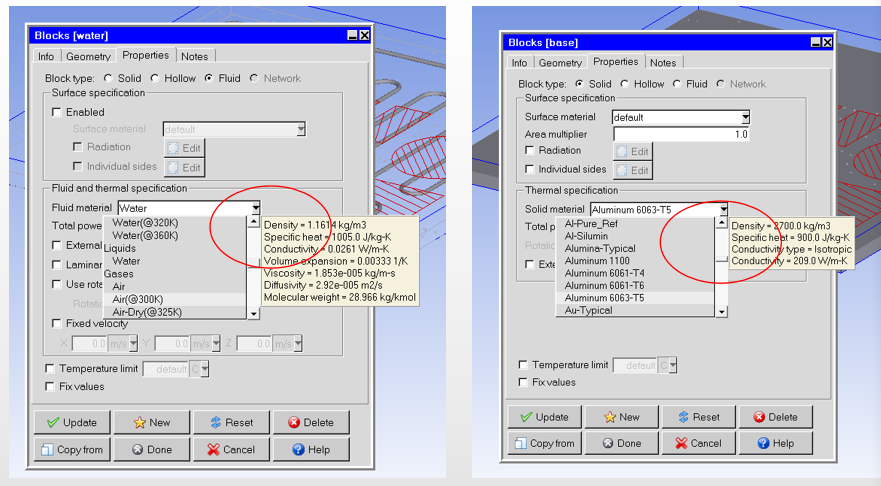

إعدادات المعلمة 2

ربط النماذج السائلة

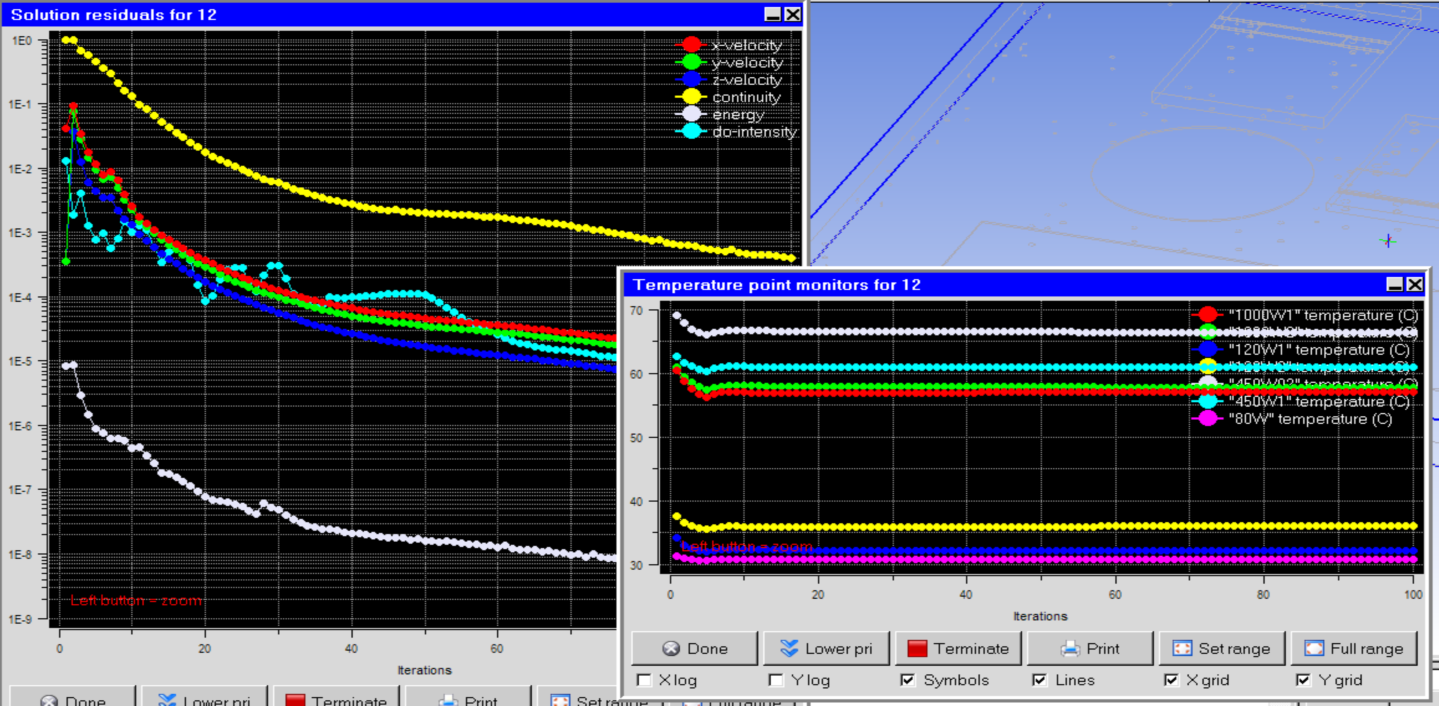

وظائف التشغيل والمتقاربة

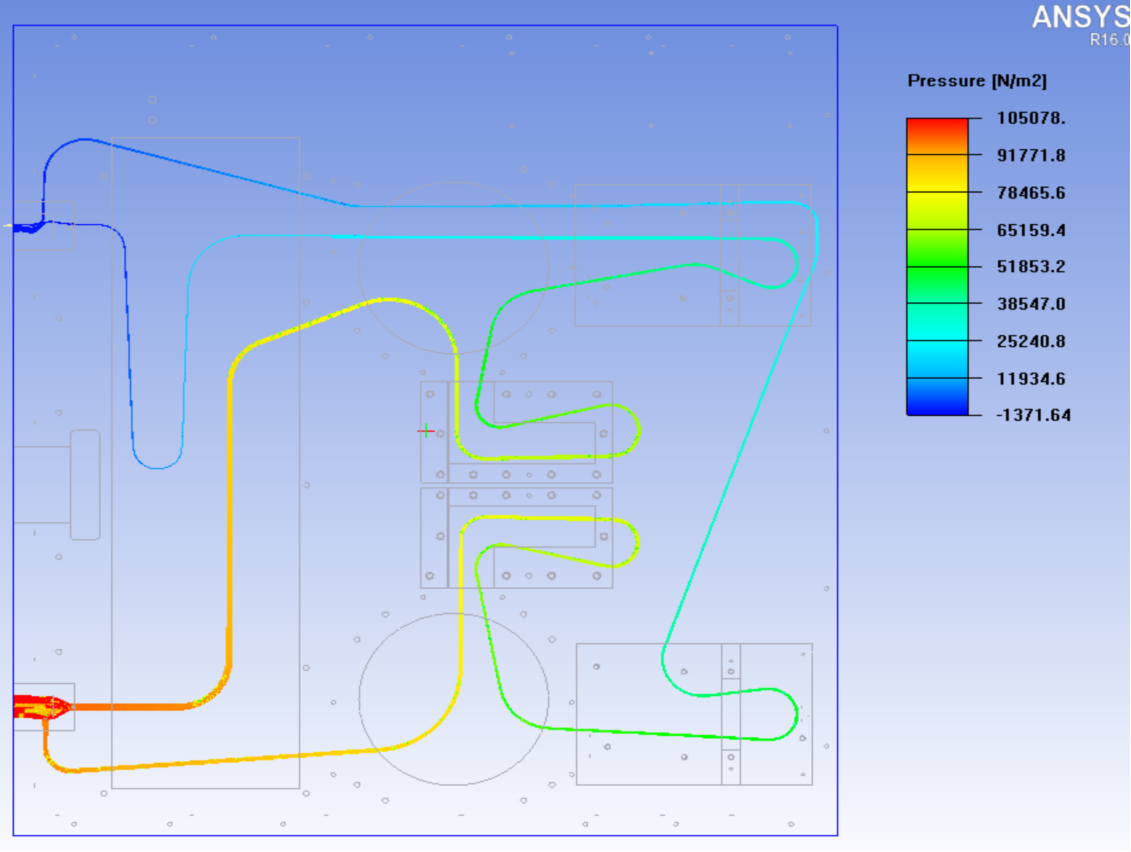

توزيع nephogram الضغط

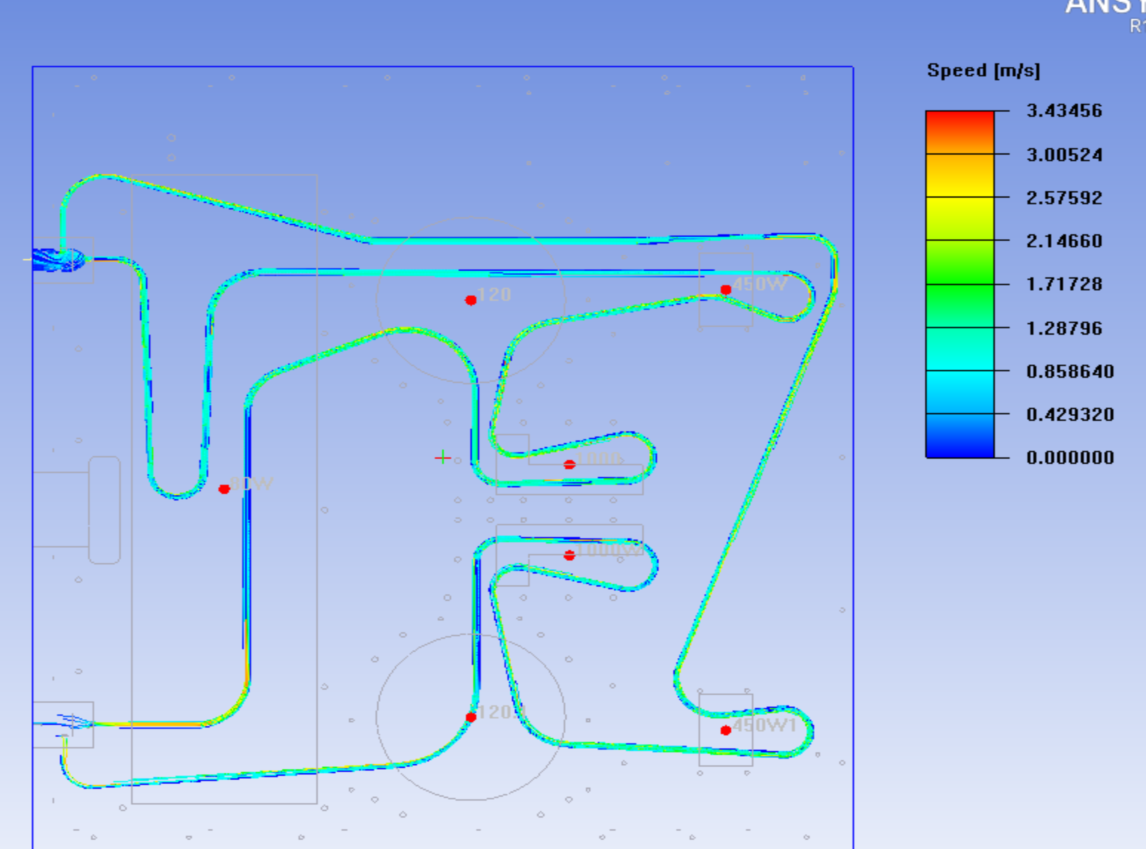

سرعة توزيع nephogram

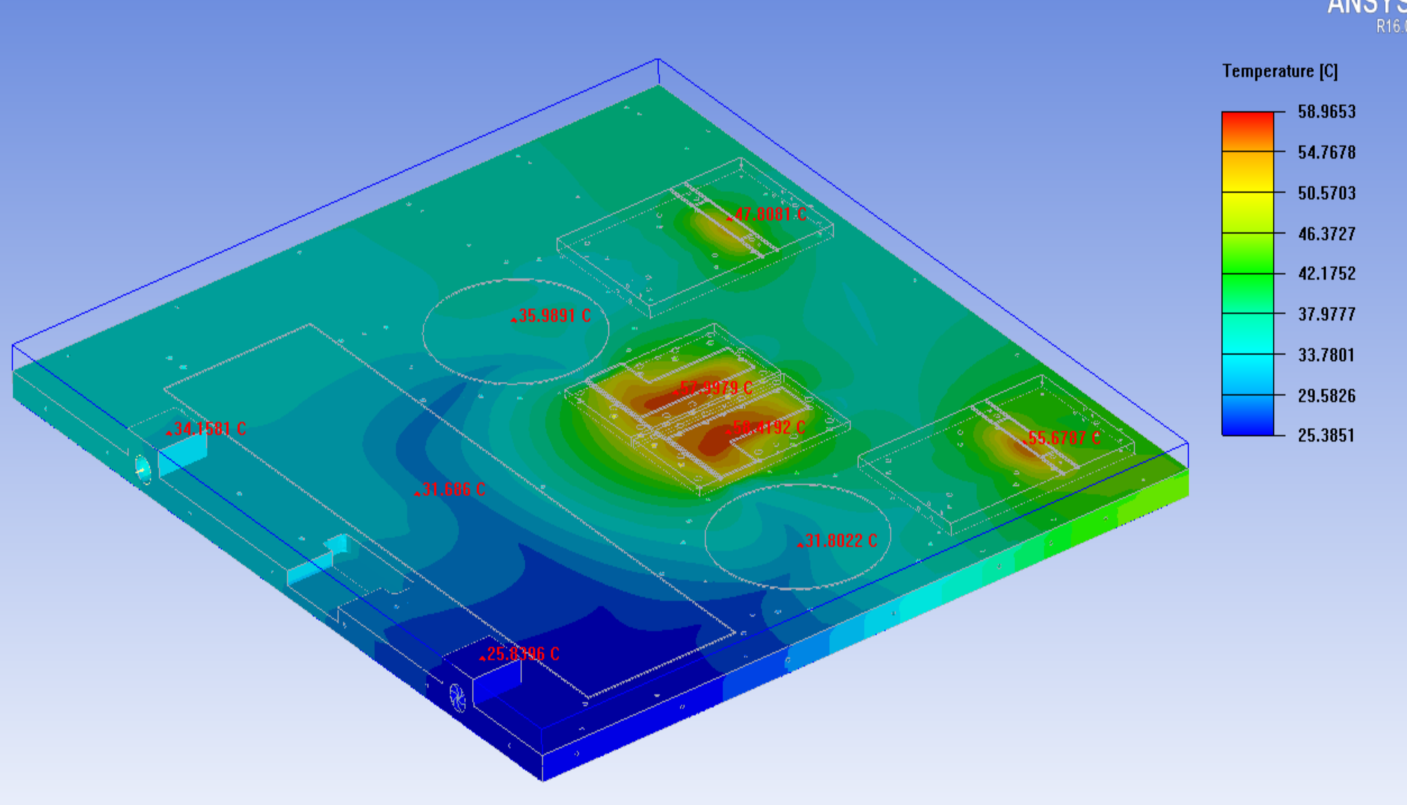

الرسم البياني لتوزيع درجة الحرارة الشاملة للوحدة

النتائج:

سيكون هناك اختلاف طفيف بين الوحدة المبسطة والعينة الفعلية.

الحد الأقصى لدرجة حرارة السطح للوحة سمك القد السائل هي 58.96 درجة مئوية، وهي قادرة على تلبية متطلبات العميل البالغة 60 درجة مئوية.

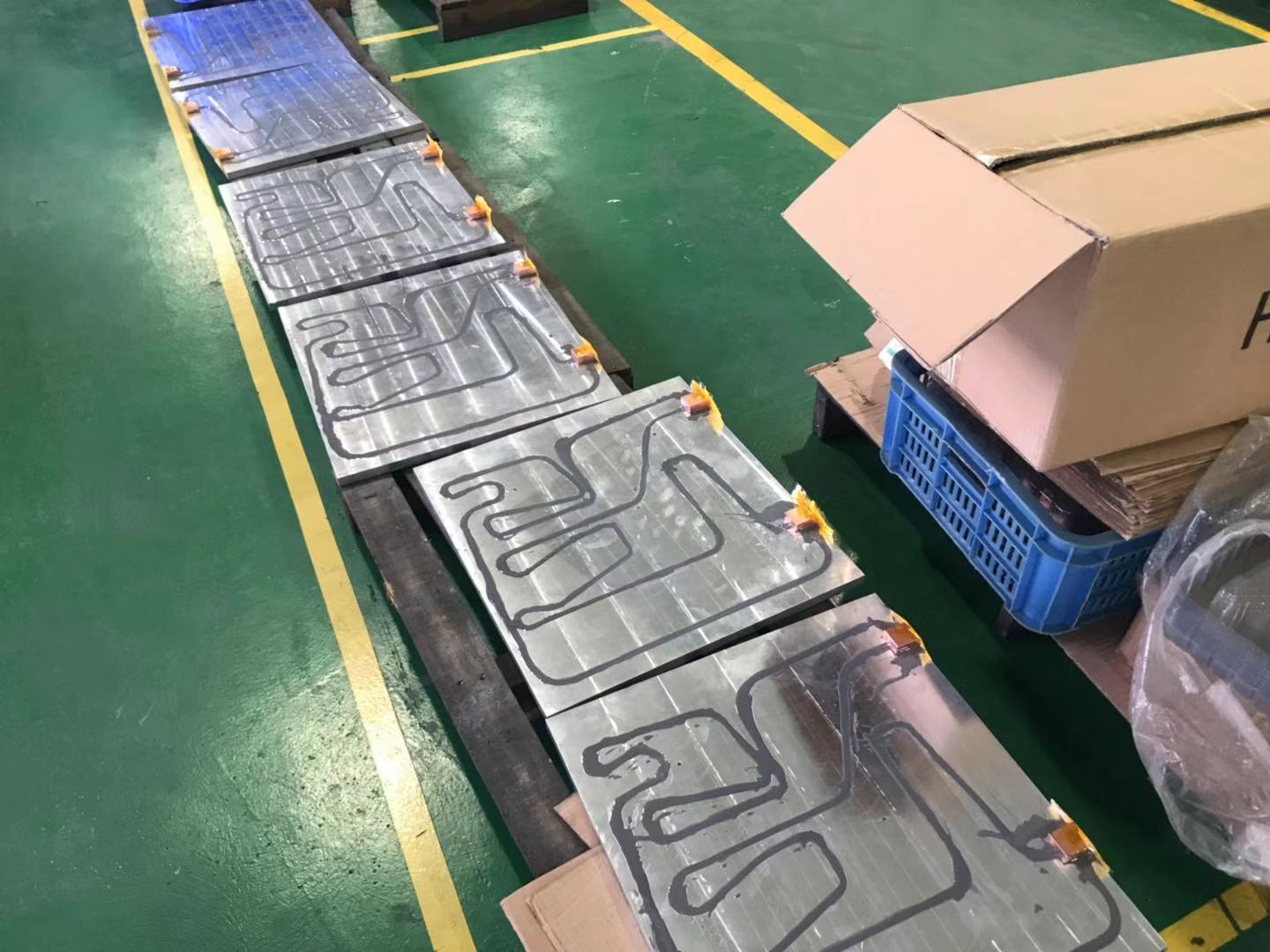

صنع العينة
