لوحات التبريد السائل مسؤولة عن 1560W-3760W في نظام التبريد

تصفح الكمية:36     الكاتب:محرر الموقع     نشر الوقت: 2021-06-18      المنشأ:محرر الموقع

مشروع تبريد اللوح البارد السائل 1560W

في مجال الاتصال يحتاج العميل إلى قوة عالية ألواح التبريد السائل.

عملية المنتج بالكامل عبارة عن أنبوب نحاسي بالإضافة إلى صفيحة ألمنيوم ، والتي يتم إنتاجها بواسطة عملية الإيبوكسي الرابطة


• الحل 1: الطاقة: = 250 واط * 4 + 80 واط + 30 واط * 4 + 40 واط * 4 + 50 واط * 4 = 1560 واط ؛

• صحن Al6061 + مواسير نحاسية

• عملية الإيبوكسي

• معدل تدفق المدخلات 0.0034 م⊃3; / دقيقة (0.2 م⊃3; / ساعة)

• البيئة 25

• سطح لوح سائل بارد درجة الحرارة القصوى أقل من 45 درجة مئوية

• فرق درجة الحرارة من نفس نوع الرقاقة حوالي 3 ℃

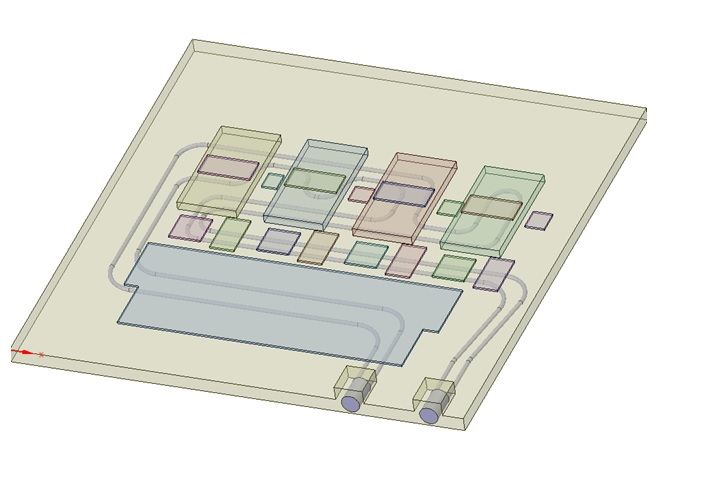

نموذج تصميم Ansys16.0


ألواح تبريد المياه



• درجة الحرارة المحيطة 25 درجة مئوية

• لا يعتبر الإشعاع الحراري

• نظام التدفق المضطرب

• ضغط التشغيل 101325 نيوتن / م 2 على الحمل الحراري الطبيعي

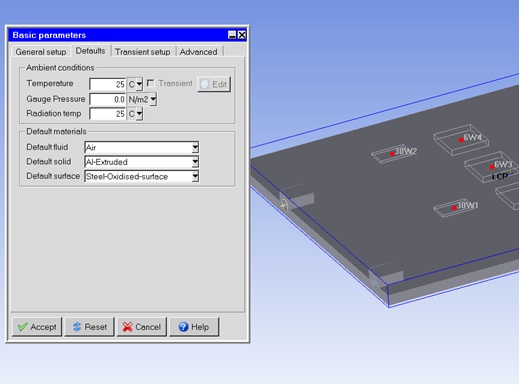

صفيحة باردة آويد

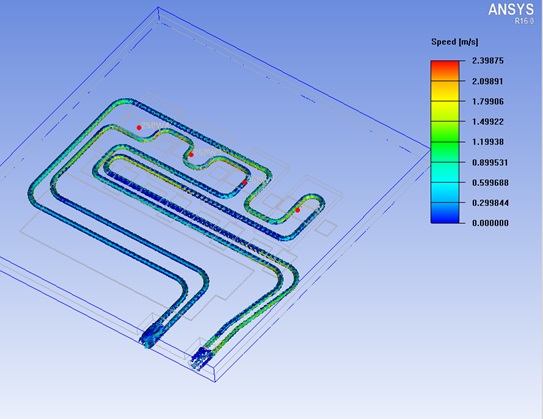

توزيع سرعة الماء

3

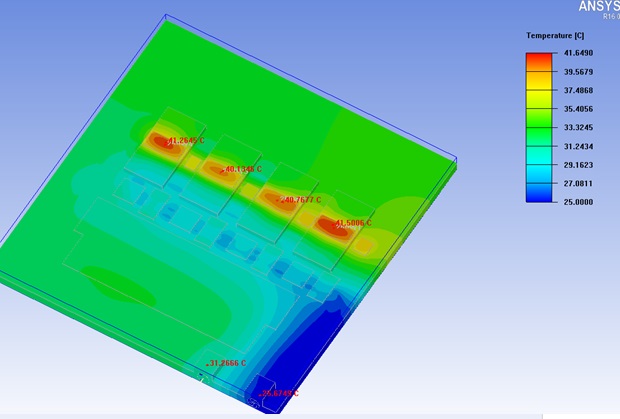

توزيع درجة الحرارة

صفيحة باردة مبردة بالماء


النتائج

يعتمد هذا النموذج على Anysis16.0 ، والذي يختلف عن LCP الفعلي.

أقصى درجة حرارة تشغيل تقليل الحرارة السطح 41.6 ℃.

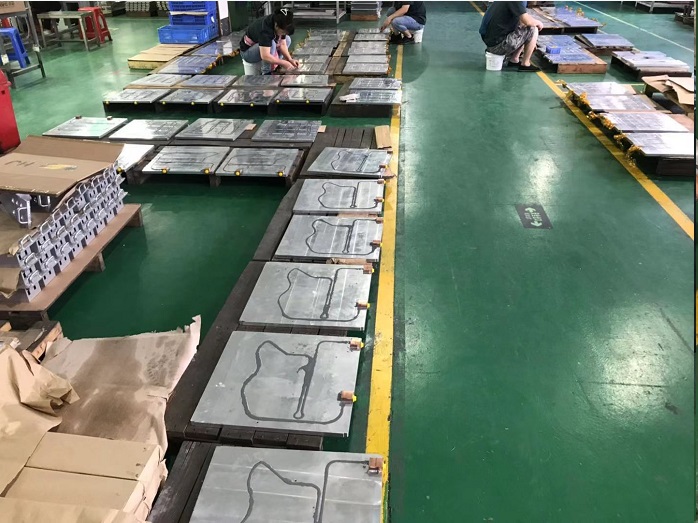

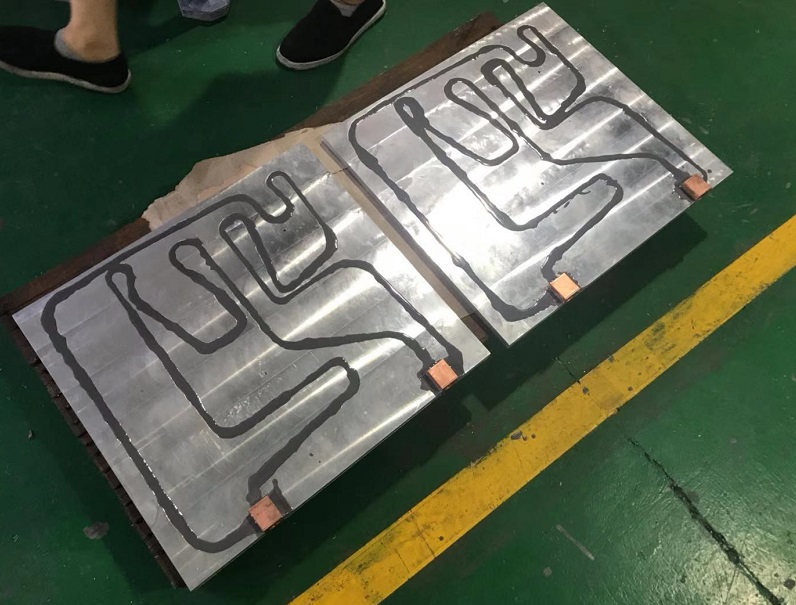

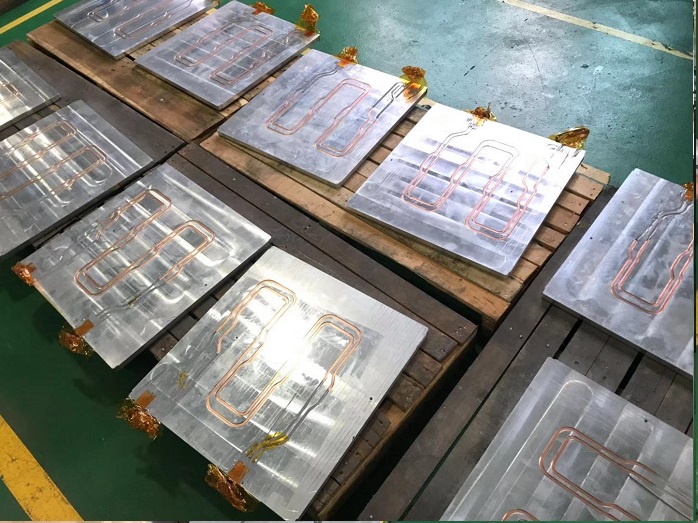

منتجات Maching:

5

6

7

9

8
