تكنولوجيا الأنابيب الحرارية الثورية: حلول الإدارة الحرارية الفعالة

1. مقدمة لأنابيب الحرارة

أنابيب الحرارة هي أجهزة نقل الحرارة السلبية التي تجمع بين مبادئ التوصيل الحراري والانتقال المرحلي لإدارة الحرارة بكفاءة. أحدثت هذه الأجهزة الرائعة ثورة في الإدارة الحرارية عبر مختلف الصناعات منذ بدايتها في منتصف القرن العشرين.

يتكون أنبوب الحرارة من أنبوب مغلق يحتوي على سائل عمل وبنية فتيل. يتضمن المبدأ الأساسي تبخر مائع العمل عند مصدر الحرارة (المبخر) وتكثيفه عند تقليل الحرارة (المكثف)، مع هيكل الفتيل الذي يسهل عودة السائل المكثف إلى المبخر من خلال العمل الشعري.

تم تقديم مفهوم الأنابيب الحرارية لأول مرة بواسطة آر إس غوغلر في عام 1942. ومع ذلك، في الستينيات، قام جورج جروفر في مختبر لوس ألاموس الوطني بتطوير التصميم الحديث للأنابيب الحرارية وحصل على براءة اختراع، مما مهد الطريق لتطبيقه على نطاق واسع في الإدارة الحرارية.

2. مبدأ العمل لأنابيب الحرارة

الهيكل الداخلي

يتكون أنبوب الحرارة النموذجي من ثلاثة مكونات رئيسية:

· حاوية: أنبوب مغلق، عادة ما يكون مصنوعًا من النحاس أو الألومنيوم أو الفولاذ المقاوم للصدأ.

· سائل العمل: سائل يتم اختياره بناءً على نطاق درجة حرارة التشغيل.

· هيكل الفتيل: مادة مسامية تبطن الجدار الداخلي للحاوية.

اختيار السوائل العاملة

يعتمد اختيار سائل العمل على نطاق درجة حرارة التشغيل لأنبوب الحرارة. تشمل سوائل العمل الشائعة ما يلي:

· الماء (30-200 درجة مئوية)

· الميثانول (-40 إلى 120 درجة مئوية)

· الأمونيا (-60 إلى 100 درجة مئوية)

· الصوديوم (600-1200 درجة مئوية)

عملية نقل الحرارة

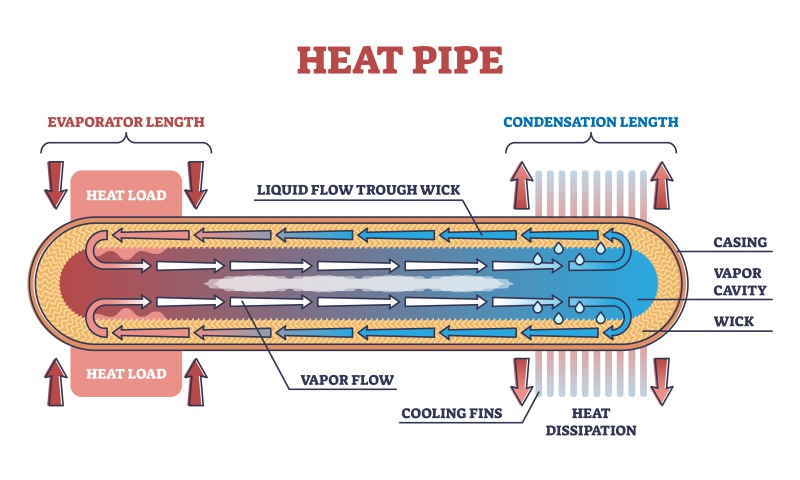

يتم نقل الحرارة في أنبوب الحرارة من خلال الخطوات التالية:

· تبخر: يتم امتصاص الحرارة في المبخر، مما يتسبب في تبخر سائل العمل.

· تدفق البخار: ينتقل البخار عبر قلب أنبوب الحرارة إلى المكثف.

· التكثيف: يطلق البخار حرارته الكامنة ويتكثف مرة أخرى إلى سائل في المكثف.

· عودة السائل: يتم سحب السائل المكثف مرة أخرى إلى المبخر من خلال هيكل الفتيل عن طريق العمل الشعري.

تسمح هذه الدورة المستمرة لأنابيب الحرارة بنقل كميات كبيرة من الحرارة مع الحد الأدنى من اختلاف درجات الحرارة.

3. الخصائص الأساسية لأنابيب الحرارة

تمتلك الأنابيب الحرارية العديد من الخصائص الفريدة التي تجعلها تتفوق على طرق نقل الحرارة التقليدية:

· الموصلية الحرارية العالية: يمكن أن تتمتع الأنابيب الحرارية بموصلية حرارية فعالة تصل إلى 1000 مرة مقارنة بالنحاس.

· عملية متساوية الحرارة: إنها تحافظ على درجات حرارة ثابتة تقريبًا على طولها، مما يجعلها مثالية لتطبيقات توحيد درجة الحرارة.

· تحويل التدفق الحراري: يمكن لأنابيب الحرارة تحويل تدفق الحرارة من منطقة صغيرة إلى منطقة أكبر أو العكس.

· تأثير الصمام الثنائي الحراري: يمكن لبعض الأنابيب الحرارية نقل الحرارة في الغالب في اتجاه واحد، حيث تعمل كثنائيات حرارية.

· الاستجابة السريعة: تستجيب الأنابيب الحرارية بسرعة للتغيرات في درجات الحرارة، مما يجعلها مناسبة للإدارة الحرارية الديناميكية.

· الموثوقية والعمر الطويل: مع عدم وجود أجزاء متحركة، فإن الأنابيب الحرارية موثوقة للغاية ويمكن أن تعمل لعقود من الزمن دون صيانة.

· القدرة على التكيف البيئي: يمكن تصميم الأنابيب الحرارية للعمل في بيئات مختلفة، بما في ذلك انعدام الجاذبية.

4. أنواع وتصنيف أنابيب الحرارة

يمكن تصنيف الأنابيب الحرارية بناءً على معايير مختلفة:

بواسطة درجة حرارة التشغيل

· أنابيب الحرارة المبردة (-271 درجة مئوية إلى -123 درجة مئوية)

· أنابيب الحرارة ذات درجة الحرارة المنخفضة (-123 درجة مئوية إلى 177 درجة مئوية)

· أنابيب حرارية متوسطة الحرارة (177 درجة مئوية إلى 477 درجة مئوية)

· أنابيب حرارية ذات درجة حرارة عالية (477 درجة مئوية وما فوق)

حسب الهيكل

· أنابيب حرارية أسطوانية

· أنابيب الحرارة المسطحة

· غرف بخار

· حلقة أنابيب الحرارة

· أنابيب الحرارة النابضة

بواسطة مبدأ العمل

· أنابيب الحرارة التقليدية

· ثيرموسيفونات

· حلقات ضخ الشعرية

5. حدود أداء أنابيب الحرارة

يعد فهم حدود أداء الأنابيب الحرارية أمرًا بالغ الأهمية لتصميمها وتطبيقها الفعال:

· الحد الشعري: يحدث عندما يكون الضغط الشعري في الفتيل غير كافٍ لإعادة المكثفات إلى المبخر.

· حد الغليان: يحدث هذا عندما يتسبب التدفق الحراري المفرط في غليان الفتيل، مما يعطل تدفق السائل.

· الحد الصوتي: يحدث عند بدء التشغيل عندما تصل سرعة البخار إلى السرعة الصوتية، مما يحد من انتقال الحرارة.

· الحد اللزج: ذات صلة بدرجات الحرارة المنخفضة عندما يكون ضغط البخار غير كاف للتغلب على قوى اللزوجة.

· حد الدخول: يحدث عندما تحمل سرعات البخار العالية قطرات السائل من الفتيل، مما يقلل من عودة السائل.

تحدد هذه الحدود السعة القصوى لنقل الحرارة لأنبوب الحرارة في ظل ظروف تشغيل محددة.

6. تصميم وتصنيع الأنابيب الحرارية

يتضمن تصميم وتصنيع الأنابيب الحرارية عدة خطوات حاسمة لضمان الأداء الأمثل والموثوقية.

اختيار المواد

يعد اختيار المواد اللازمة لهيكل الحاوية والفتيل أمرًا بالغ الأهمية. تشمل المواد الشائعة ما يلي:

· حاوية: النحاس والألومنيوم والفولاذ المقاوم للصدأ

· ذبالة: مسحوق معدني متكلس، شبكة شاشة، هياكل محززة

تصميم هيكل الفتيل

يعد هيكل الفتيل أمرًا حيويًا في إعادة المكثفات إلى المبخر. تشمل تصميمات الفتيل المختلفة ما يلي:

· مسحوق متكلس: يوفر ضغطًا شعريًا عاليًا ونفاذية جيدة.

· شبكة الشاشة: يوفر ضغطًا شعريًا معتدلًا وأسهل في التصنيع.

· الفتيل المخدد: مناسب للتطبيقات التي تتطلب ضغطًا شعريًا منخفضًا إلى متوسطًا.

شحن السوائل العاملة

يجب حساب كمية سائل العمل المشحون في أنبوب الحرارة بعناية لضمان التشغيل الفعال. يجب أن يملأ السائل هيكل الفتيل ويوفر ما يكفي من السائل لتغيير الطور دون إغراق الأنبوب.

عملية التصنيع

· تصنيع الحاويات: يتم تصنيع الحاوية عادةً عن طريق عمليات السحب أو البثق.

· إدخال الفتيل: يتم إدخال هيكل الفتيل في الحاوية.

· ختم: الحاوية مغلقة من أحد طرفيها.

· الإخلاء والتعبئة: يتم إخلاء الحاوية لإزالة الهواء ومليئة بسائل العمل.

· الختم النهائي: يتم إغلاق الطرف الآخر من الحاوية لخلق بيئة محكمة الغلق.

7. تطبيقات الأنابيب الحرارية في مجالات الطاقة الجديدة

لقد وجدت الأنابيب الحرارية تطبيقات واسعة النطاق في قطاع الطاقة الجديدة نظرًا لقدراتها الفعالة في الإدارة الحرارية.

المركبات الكهربائية (EV)

· الإدارة الحرارية للبطارية: تساعد الأنابيب الحرارية في الحفاظ على درجات حرارة البطارية المثالية، مما يعزز الأداء والعمر الافتراضي.

· تبريد المحرك: فهي تعمل على تبديد الحرارة بكفاءة من المحركات الكهربائية، مما يمنع ارتفاع درجة الحرارة ويحسن الكفاءة.

أنظمة الطاقة المتجددة

· العاكسون الكهروضوئية: تقوم الأنابيب الحرارية بإدارة الحرارة الناتجة عن إلكترونيات الطاقة في العاكسات، مما يضمن التشغيل الموثوق.

· محولات طاقة الرياح: تعمل على تبريد محولات الطاقة في توربينات الرياح، مما يعزز كفاءتها وطول عمرها.

أنظمة تخزين الطاقة

· تخزين الطاقة الحرارية: تسهل الأنابيب الحرارية نقل الحرارة بكفاءة في أنظمة تخزين الطاقة الحرارية، مما يحسن كثافة الطاقة ومعدلات التفريغ.

إلكترونيات الطاقة

· تبريد اي جي بي تي: تُستخدم الأنابيب الحرارية لتبريد الترانزستورات ثنائية القطب ذات البوابة المعزولة (IGBTs)، وهي مكونات مهمة في إلكترونيات الطاقة، مما يضمن التشغيل المستقر.

8. الاتجاهات المستقبلية في تكنولوجيا الأنابيب الحرارية

يتطور مجال تكنولوجيا الأنابيب الحرارية بشكل مستمر، مع ظهور العديد من الاتجاهات:

التصغير وأنابيب الحرارة رقيقة جداً

· أنابيب الحرارة الدقيقة: مصمم للأجهزة الإلكترونية المدمجة، مما يوفر توصيلًا حراريًا عاليًا في شكل صغير.

· أنابيب حرارية رفيعة للغاية: تُستخدم هذه الأجهزة في الأجهزة الإلكترونية الرفيعة مثل الهواتف الذكية والأجهزة اللوحية، مما يوفر إدارة حرارية فعالة دون إضافة حجم كبير.

سوائل العمل المتقدمة

· السوائل النانوية: السوائل ذات الجسيمات النانوية المعلقة لتعزيز التوصيل الحراري وأداء نقل الحرارة.

· السوائل العضوية: بدائل صديقة للبيئة لسوائل العمل التقليدية، ومناسبة لنطاقات درجات حرارة محددة.

أنابيب الحرارة المركبة

· التصاميم الهجينة: الجمع بين هياكل الفتيل المختلفة أو دمج أنابيب الحرارة مع تقنيات التبريد الأخرى لتحسين الأداء.

9. مزايا وتحديات تكنولوجيا الأنابيب الحرارية

المزايا

· كفاءة: الموصلية الحرارية العالية والتشغيل متساوي الحرارة.

· براعة: يمكن تطبيقه في مختلف الصناعات، من الإلكترونيات إلى الطاقة المتجددة.

· مصداقية: عمر طويل مع الحد الأدنى من الصيانة.

· القدرة على التكيف البيئي: يمكن أن تعمل في الظروف القاسية، بما في ذلك التطبيقات الفضائية.

التحديات

· تعقيد التصميم: يتطلب تصميمًا وتصنيعًا دقيقًا لتحقيق الأداء الأمثل.

· يكلف: يمكن أن تكون التكلفة الأولية أعلى مقارنة بطرق التبريد التقليدية.

· حدود الأداء: يعد فهم حدود الأداء والتخفيف منها أمرًا بالغ الأهمية للتطبيق الفعال.

10. خاتمة

تكنولوجيا الأنابيب الحرارية يمثل تقدمًا ثوريًا في حلول الإدارة الحرارية، مما يوفر كفاءة وتنوعًا لا مثيل لهما. من خلال فهم مبادئ العمل وخصائص وتطبيقات الأنابيب الحرارية، يمكن للصناعات تسخير إمكاناتها لتعزيز الأداء والموثوقية.

كشركة رائدة في حلول الإدارة الحرارية، شركة وينشير للتكنولوجيا الحرارية المحدودة تواصل الابتكار ودفع حدود تكنولوجيا الأنابيب الحرارية. من خلال الاستثمار في البحث والتطوير والتعاون مع المؤسسات الأكاديمية، تستعد Winshare Thermal لقيادة الطريق في مستقبل الإدارة الحرارية.
