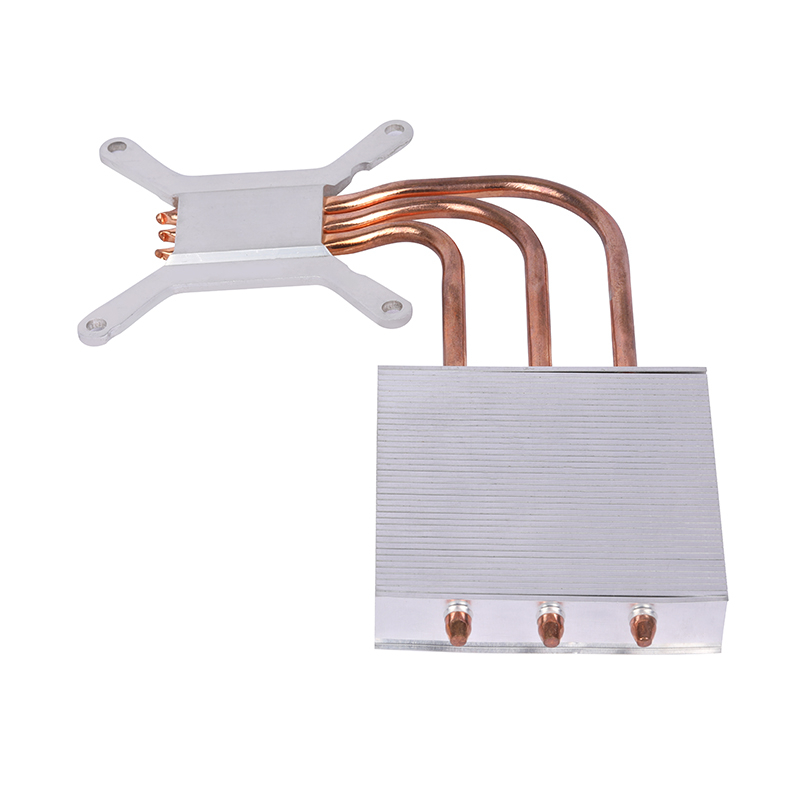

المشتت الحراري لأنابيب الحرارة النحاسية لوحدة المعالجة المركزية للكمبيوتر المحمول

يتكون المشتت الحراري للأنبوب الحراري من أنبوب مانع للتسرب، وقلب الشفط، وقناة البخار.يتم إحاطة قلب الشفط بجدار الأنبوب المغلق ومشرب بسائل متطاير مشبع.يمكن أن يكون السائل عبارة عن ماء مقطر أو أمونيا أو ميثانول أو أسيتون.لا يزال المشتت الحراري لأنبوب الحرارة المملوء بالسائل مثل الأمونيا والميثانول والأسيتون يتمتع بقدرة جيدة على تبديد الحرارة عند درجة حرارة منخفضة.عندما يتم تشغيل المشتت الحراري لأنبوب الحرارة، فإن قسم التبخر الخاص به يمتص الحرارة الناتجة عن مصدر الحرارة (جهاز أشباه موصلات الطاقة، وما إلى ذلك)، مما يجعل السائل الموجود في الفتيل يغلي ويتحول إلى بخار.ينتقل البخار الساخن من قسم التبخر في المشتت الحراري للأنبوب الحراري إلى قسم التبريد الخاص به، حيث يتكثف ويتحول إلى سائل.يتم بعد ذلك إرجاع السائل المكثف إلى قسم التبخر من خلال العمل الشعري لقلب الشفط على الحائط، وذلك لتكرار عملية الدورة المذكورة أعلاه لتبديد الحرارة المستمر.

بالمقارنة مع طرق تبديد الحرارة التقليدية الأخرى، فإن المشتت الحراري للأنابيب الحرارية له المزايا التالية

● المشتت الحراري للأنابيب الحرارية لديه سرعة استجابة حرارية سريعة، وقدرته على نقل الحرارة أكبر بأكثر من 1000 مرة من قدرة الأنابيب النحاسية التي لها نفس الحجم والوزن؛

● بالوعة الحرارة أنابيب الحرارة   صغيرة الحجم وخفيفة الوزن؛

● كفاءة عالية في تبديد الحرارة، يمكنها تبسيط تصميم تبديد الحرارة للمعدات الإلكترونية، مثل تبريد الهواء المتغير للتبريد الذاتي؛

● المشتت الحراري لأنبوب الحرارة لا يحتاج إلى مصدر طاقة خارجي، ويعمل بدون صيانة خاصة؛

● يتمتع بتوازن حراري جيد، وقسم التبخر وقسم التبريد لتدرج درجة الحرارة صغير جدًا، ويمكن اعتباره تقريبًا 0؛

●   بالوعة الحرارة أنبوب الحرارة   عملية آمنة وموثوقة، ولا تلوث البيئة.
