دفع السعي المستمر للأداء العالي في الأجهزة الإلكترونية ، وخاصة في مجالات مثل الذكاء الاصطناعي ، واللعب ، ومراكز البيانات ، كثافة الطاقة إلى مستويات غير مسبوقة. هذا التركيز من الحرارة في آثار الأقدام باستمرار يشكل تحديًا هائلاً لحلول الإدارة الحرارية التقليدية. في حين أن غرف البخار التقليدية (VCs) أثبتت فعاليتها للغاية في انتشار الحرارة المستوية ، فإن تعقيد الرقائق ثلاثية الأبعاد الحديثة والبنية المعقدة في النظام يتطلب طرقًا أكثر تطوراً. وقد أدى ذلك إلى ظهور حلول حرارية ثلاثية الأبعاد VC ، والتي تتجاوز انتشار الحرارة المسطحة لمعالجة نقل الحرارة في أبعاد متعددة ، مما يوفر قدرات تبريد محسنة للتطبيقات الأكثر تطلبًا.
الحلول الحرارية ثلاثية الأبعاد هي أجهزة انتشار الحرارة ونقلها المتقدمة التي تدمج تقنية غرفة البخار مع الهياكل ثلاثية الأبعاد ، مثل أنابيب الحرارة أو الهندسة الداخلية المعقدة ، لتحريك الحرارة وتبريرها بكفاءة في اتجاهات متعددة ، على وجه التحديد معالجة التحديات المتكاملة عموديًا ومعبأة كثافة. أصبحت هذه الحلول عوامل تمكين حاسمة للحوسبة من الجيل التالي ، مما يوفر أداء حراريًا فائقًا حيث قد تقصر غرف البخار المسطح التقليدي.
سوف تتناقص هذه المقالة في تعريف ومبادئ العمل الخاصة بـ 3D VC Thermal Solutions ، واستكشاف مزاياه على غرف البخار التقليدية ، ومناقشة تطبيقاتها الأولية ، وفحص تعقيدات التصنيع المعنية ، والنظر في التوقعات المستقبلية لهذه التكنولوجيا المتطورة.

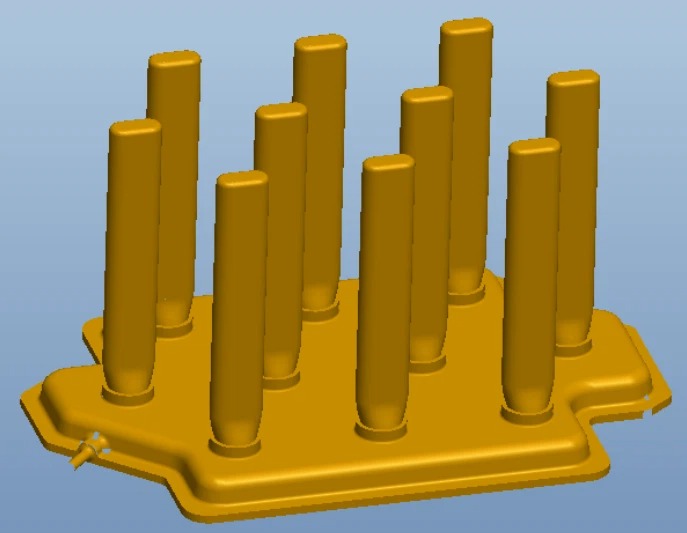

يشير المحلول الحراري ثلاثي الأبعاد VC إلى جهاز إدارة حراري متقدم يعزز مبادئ غرفة البخار ولكنه مصمم بهيكل داخلي ثلاثي الأبعاد ، وغالبًا ما يدمج أنابيب الحرارة أو الأشكال الهندسية المعقدة ، لتسهيل انتشار الحرارة ونقلها عبر طائرات متعددة. على عكس غرف البخار المسطح التقليدية التي تنتشر في المقام الأول على سطح ثنائي الأبعاد ، يتم تصميم VCs ثلاثية الأبعاد لإدارة الحرارة بشكل أكثر فعالية داخل مداخن رقائق ثلاثية الأبعاد معقدة أو تخطيطات النظام. إنها تخلق بشكل أساسي مساحة بخار أكبر وترابط تسمح للحرارة بالتحرك بحرية أكبر ليس فقط عبر مستوى مسطح ولكن أيضًا رأسيًا أو حول الأشكال المعقدة.
تعمل المحاليل الحرارية ثلاثية الأبعاد VC من خلال توسيع مبادئ تغيير الطور الراسخة في غرف البخار ثنائية الأبعاد إلى مساحة ثلاثية الأبعاد ، باستخدام تجويف داخلي مترابط وهياكل الفتيل لنقل الحرارة بكفاءة من خلال التبخر والتكثيف. عندما يتم تطبيق الحرارة على أي جزء من VC ثلاثي الأبعاد (قسم المبخر) ، فإن سائل العمل داخل الغليان ويتحول إلى بخار ، ويمتص الحرارة الكامنة. يتوسع هذا البخار بسرعة ويسافر عبر قنوات البخار المترابطة إلى أقسام أكثر برودة (أقسام المكثف) ، حيث تتكثف مرة أخرى إلى السائل ، وتطلق حرارتها. يعود السائل بعد ذلك إلى المبخر عن طريق الحركة الشعرية من خلال بنية فتيل متكاملة يصطف على الأسطح الداخلية ، مع استكمال دورة مستمرة مستقلة عن الجاذبية. يتضمن جانب '3D ' عادةً:
أنابيب/قنوات حرارة متكاملة: بدلاً من مجرد لوحة مسطحة ، قد يكون لـ VC ثلاثية الأبعاد أنابيب حرارة متكاملة أو قنوات داخلية منحوتة تمتد عموديًا أو تتشكل لتناسب المكونات الأخرى ، مما يؤدي بشكل فعال إلى إجراء غرفة البخار عالية الكفاءة إلى مستويات مختلفة أو أسطح معقدة.
الأشكال المطابقة: يمكن تصميمها لتتوافق مع الأسطح غير المستوية أو تشمل الركائز والموافقات التي تتصل مباشرة بقع ساخنة محددة في عبوات ثلاثية الأبعاد.
مساحة البخار الموسعة: غالبًا ما يتم تعظيم التجويف الداخلي وترابطه للسماح بتدفق البخار غير المقيد ، حتى عبر طائرات متعددة أو حول العوائق الداخلية. هذا يحسن الموصلية الحرارية للهيكل بأكمله.
تشمل المزايا الرئيسية للحلول الحرارية ثلاثية الأبعاد VC إمكانيات انتشار الحرارة ونقلها المتفوقة في الهندسة المعقدة ، مما يتيح تبريدًا فعالًا للأجهزة عالية الطاقة المتكاملة حيث تقصر المحاليل التقليدية ثنائية الأبعاد. أنها توفر مكاسب أداء كبيرة للإلكترونيات الحديثة.
انتشار الحرارة ثلاثية الأبعاد المحسّنة والنقل: على عكس VCs التقليدية التي تتفوق عند انتشار ثنائي الأبعاد ، يمكن لـ 3D VC أن تنتشر الحرارة بشكل فعال عبر الأسطح المعقدة وأيضًا نقلها رأسياً أو حول تخطيطات المكونات المعقدة. هذا أمر بالغ الأهمية لتبريد الرقائق ثلاثية الأبعاد (على سبيل المثال ، تلك التي لديها ذاكرة HBM) أو المكونات معبأة بشكل كثيف على ثنائي الفينيل متعدد الكلور.
معالجة تدفق الحرارة العالي: من خلال زيادة مساحة السطح الفعالة لتغيير الطور وتوفير مسارات البخار دون عوائق ، يمكن لـ VCs ثلاثية الأبعاد إدارة كثافات تدفق الحرارة عالية للغاية (W/cm²) من نقاط ساخنة صغيرة جدًا ، وغالبًا ما تتجاوز إمكانات VC القياسية. يمكن لبعض VCs ثلاثية الأبعاد المتقدمة التعامل مع أكثر من 1000 واط مع تدفقات تقترب من 500 واط/سم⊃2;.
توحيد درجة الحرارة المحسّن (متساوي الحرارة): يضمن الطبيعة السريعة والتقليدية لنقل الحرارة داخل VC 3D توزيعًا أكثر اتساقًا في درجة الحرارة عبر المكون المبرد وتجميع المشتت الحراري بأكمله. هذا يقلل من النقاط الساخنة ، ويقلل من الإجهاد الحراري ، ويمتد عمر المكون.
التبريد المدمج عالي الأداء: يسمح VCs ثلاثي الأبعاد بحلول تبريد قوية ضمن قيود مكانية ضيقة للغاية. إن قدرتهم على الامتثال للأشكال المعقدة ودمج مسارات التبريد مباشرة في بنية النظام تجعلها مثالية لأجهزة الكمبيوتر المحمولة النحيفة للألعاب والخوادم المدمجة ومسرعات الذكاء الاصطناعي.
انخفاض المقاومة الحرارية: عن طريق انتشار الحرارة بشكل فعال من المصدر وتوفير مسارات فعالة للمكثف ، تقلل VCs ثلاثية الأبعاد بشكل ملحوظ من المقاومة الحرارية الكلية لمجموعة التبريد ، مما يؤدي إلى انخفاض درجات حرارة تشغيل المكونات.
يتم تطبيق المحاليل الحرارية 3D VC بشكل أساسي في الأجهزة والأنظمة الإلكترونية عالية الأداء التي تولد حرارة كبيرة في تكوينات معقدة أو معبأة بشكل كثيف ، حيث تكون طرق التبريد التقليدية ثنائية الأبعاد غير كافية. قدرتهم على التعامل مع تدفق الحرارة العالي وإدارة الحرارة في ثلاثة أبعاد تجعلها لا غنى عنها.
تشمل مجالات التطبيق الرئيسية:
الحوسبة عالية الأداء (HPC) ومراكز البيانات:
مسرعات AI (GPU ، TPUs ، OAMS): تولد رقائق الذكاء الاصطناعى الحديثة حرارة هائلة في حزم مضغوطة ، وغالبًا ما تكون مع ذاكرة مكدسة ثلاثية الأبعاد. تعد VCs ثلاثية الأبعاد حاسمة للحفاظ على درجات حرارة التشغيل ومنع الاختناق.
الخوادم: تستخدم في رفوف الخادم عالية الكثافة (على سبيل المثال ، خوادم 1U/2U) لتبريد وحدات المعالجة المركزية القوية ووحدات معالجة الرسومات ، وخاصة تلك التي لديها TDPs عالية (طاقة التصميم الحراري) تتجاوز 500 واط.
ألعاب أجهزة الكمبيوتر المحمولة ومحطات العمل: تتطلب أجهزة الكمبيوتر المحمولة القوية للألعاب القوية تبريدًا عدوانيًا لمنظمة المعالجة المركزية ووحدة معالجة الرسومات. يسمح VCs 3D بتبديد حرارة فعال داخل Z-Leight المقيد.
البنية التحتية للاتصالات:
المحطات الأساسية ومحطات المكرر: يمكن أن تعمل المكونات في هذه الأنظمة في البيئات الصعبة وتوليد حرارة كبيرة ، والتي تتطلب حلولًا حرارية قوية مثل VCs ثلاثية الأبعاد لضمان الموثوقية.
الإلكترونيات الصناعية ذات الطاقة العالية: تستفيد الأجهزة ذات الوحدات النمطية المضغوطة أو أنظمة التحكم المعبأة بشكل كثيف من إمكانات انتشار الحرارة المعززة في VCs ثلاثية الأبعاد.
إلكترونيات السيارات (الناشئة): عندما تصبح السيارات الكهربائية وأنظمة القيادة المستقلة أكثر تطوراً ، تتطلب إلكترونيات الطاقة ووحدات معالجة الذكاء الاصطناعي حلولًا حرارية متقدمة ، مما يجعل VCs ثلاثية الأبعاد مرشحًا محتملًا.
يمثل تصنيع Solutions Thermal Solutions ثلاثي الأبعاد تحديات كبيرة بسبب تعقيد هندستها الداخلية ، والدقة المطلوبة لهياكل الفتيل ، والحاجة إلى ختم فراغ قوي على الأشكال المعقدة. هذه العوامل تسهم في ارتفاع تكاليف الإنتاج ومراقبة الجودة الأكثر تطلبًا.
الهندسة الداخلية المعقدة: على عكس VCs 2D المسطحة ، تتطلب VCs ثلاثية الأبعاد تصنيع دقيق للقنوات الداخلية أو الركائز أو هياكل أنابيب الحرارة المتكاملة. يتضمن ذلك غالبًا تقنيات الختم المتقدمة والانحناء والانضمام للنحاس أو الألمنيوم.
تكامل هيكل الفتيل: ضمان هياكل الفتيل الموحدة والقوية (على سبيل المثال ، مسحوق النحاس الملبد ، شبكة) في جميع أنحاء التجويف الداخلي ثلاثي الأبعاد المعقد يمثل تحديًا. يجب أن يحافظ الفتيل على عمل شعري ثابت عبر اتجاهات وزوايا مختلفة لإعادة السوائل المكثفة بفعالية إلى المبخر.
الختم المحكم: تحقيق ختم مثالي (محكم) من أجل غرفة فراغ على هيكل ثلاثي الأبعاد ، غالبًا ما يكون متعددة الأجزاء أمرًا صعبًا للغاية. أي تسرب صغير يناضل الأداء. يتم استخدام تقنيات الترابط المتقدمة أو النحاس أو الانتشار.
شحن السوائل العاملة: يشحن بدقة الكمية المثلى من سائل العمل (على سبيل المثال ، الماء منزوع الأيونات) في تجويف الفراغ ثلاثي الأبعاد المعقد دون ترك الغازات غير القابلة للتكيف خطوة حرجة ودقيقة.
اختيار المواد والتوافق: ضمان التوافق طويل الأجل بين سائل العمل ، ومواد الفتيل ، ومواد الغلاف الداخلي عبر نطاق درجة حرارة التشغيل الواسعة أمر بالغ الأهمية لمنع التآكل أو التدهور.
مراقبة الجودة واختبارها: يتطلب التحقق من سلامة وأداء VCs ثلاثية الأبعاد طرق اختبار متطورة ، بما في ذلك الكشف عن تسرب الفراغ ، واختبار الأداء الحراري تحت اتجاهات مختلفة ، وربما الأشعة السينية أو الأشعة المقطعية للتحقق من الهيكل الداخلي.
تكلفة الإنتاج: المواد المتخصصة ، وعمليات التصنيع المعقدة ، ومراقبة جودة صارمة تسهم في تكلفة وحدة أعلى بكثير مقارنة مع أنابيب الحرارة التقليدية أو غرف البخار ثنائية الأبعاد.
تمثل حلول 3D VC تطورًا ، حيث توفر انتشارًا حراريًا فائقًا ونقله في الأشكال الهندسية المعقدة مقارنةً بغرف البخار الثنائي الأبعاد وأنابيب الحرارة ، والتي يتم تحسينها عادةً لنشر المستوي أو النقل الخطي ، على التوالي. أنها سد فجوة الأداء للمطالبة بالتحديات الحرارية متعددة الأبعاد.
هذه نظرة عامة مقارنة:
التوقعات المستقبلية للحلول الحرارية ثلاثية الأبعاد VC واعدة للغاية ، مدفوعة بالزيادة التي لا هوادة فيها في كثافات الطاقة من رقائق الذكاء الاصطناعي وغيرها من أشباه الموصلات عالية الأداء ، مما يستلزم الإدارة الحرارية المتقدمة في الحزم ثلاثية الأبعاد المعقدة. مع وصول الحلول المستوية التقليدية إلى حدودها ، تستعد VCs ثلاثية الأبعاد لتصبح معيارًا للتبريد المتطور.
تشمل الاتجاهات الرئيسية التي تشكل مستقبلهم:
التكامل مع التغليف المتقدم: عندما يصبح تكديس الرقاقة 2.5D و 3D أكثر انتشارًا ، سيتم تصميم VCs ثلاثية الأبعاد بشكل متزايد للاندماج مباشرة مع أو قريبة جدًا من موت أشباه الموصلات ، مما قد يصبح جزءًا جوهريًا من الحزمة نفسها.
التصنيع المضافة (الطباعة ثلاثية الأبعاد): التقدم في الطباعة المعدنية ثلاثية الأبعاد (التصنيع المضاف) يحمل إمكانات هائلة ل VCs ثلاثية الأبعاد. يمكن أن تمكن هذه التكنولوجيا من إنشاء هياكل الفتيل الداخلية المعقدة للغاية والمحسّنة والهندسة ثلاثية الأبعاد المعقدة التي تكون صعبة أو مستحيلة مع الطرق التقليدية ، مما يحسن الأداء وتقليل خطوات التصنيع.
سوائل ومواد عمل جديدة: ستستمر الأبحاث في سوائل عمل بديلة ذات خصائص حرارية أفضل أو نطاقات درجة حرارة التشغيل أوسع ، بالإضافة إلى مواد فتيل جديدة توفر أداءًا كبيرًا في الشعيرات الدموية أو الموصلية الحرارية.
تكامل نظام التبريد المختلط: ستلعب VCs ثلاثي الأبعاد دورًا أكثر أهمية في حلول التبريد الهجينة ، أو العمل بسلاسة مع لوحات باردة سائلة أو مداخن زعنفة متقدمة لإنشاء مسار حراري متعدد الطبقات من الرقاقة إلى المحيط.
التصميمات الذكية والتكيفية: قد تتضمن VCs ثلاثية الأبعاد المستقبلية أجهزة استشعار وتتكامل مع أنظمة الإدارة الحرارية التي تحركها AI ، مما يتيح تحسين أداء التبريد في الوقت الفعلي على أساس عبء العمل والظروف البيئية.
تخفيض التكاليف وقابلية التوسع: مع زيادة عمليات التصنيع وزيادة الطلب ، سيتم بذل الجهود لتقليل تكلفة الوحدة وتحسين قابلية إنتاج 3D VC ، مما يجعلها أكثر سهولة لمجموعة واسعة من التطبيقات ذات الحجم الكبير.
في طليعة الإدارة الحرارية ، تمثل المحاليل الحرارية ثلاثية الأبعاد قفزة حرجة إلى الأمام ، معالجة مباشرة تحديات تبديد الحرارة الهائلة التي تشكلها البنى الإلكترونية الحديثة وعالية القدر ، والبنية الإلكترونية ثلاثية الأبعاد بشكل متزايد. من خلال توسيع قدرات انتشار الحرارة المتفوقة في غرف البخار التقليدية إلى إطار ثلاثي الأبعاد ، توفر VCs ثلاثية الأبعاد كفاءة لا مثيل لها في نقل ونشر الحرارة المركزة عبر الأسطح المعقدة ومن خلال مداخن رقائق متكاملة. إنها تقنية لا غنى عنها للحفاظ على الأداء والموثوقية وعمر المعالجات المتطورة في قطاعات مثل AI و HPC و Electronics المستهلك المتقدمة.
أثناء تقديم تعقيدات التصنيع والتكاليف الأعلى ، فإن المزايا الفريدة من VCs ثلاثية الأبعاد في التعامل مع تدفقات الحرارة الشديدة وتمكين التصميمات المدمجة ذات الأداء العالي تلبس موقعها كحجرات من الحلول الحرارية من الجيل التالي. مع استمرار التصعيد المتطلبات التكنولوجية ، سيكون الابتكار في تصاميم وتصنيع 3D VC أمرًا بالغ الأهمية لإلغاء إمكانات الكاملة للأجهزة الإلكترونية المستقبلية.
