الإلكترونيات اليوم أصغر وأسرع وأقوى من أي وقت مضى. ومع ذلك ، يأتي هذا التقدم المذهل مع تحد كبير: إدارة الحرارة التي يولدونها. يمكن أن تؤدي الحرارة المفرطة إلى تحطيم الأداء ، وتقصير العمر ، وحتى يؤدي إلى فشل كارثي للمكونات الحساسة مثل وحدات المعالجة المركزية ، وحدات معالجة الرسومات ، وترانزستورات الطاقة. هذا هو المكان الذي تصبح فيه أحواض الحرارة لا غنى عنها. في حين أن كتلة بسيطة من المعدن يمكن أن تنقل بعض الحرارة ، فإن الغالبية العظمى من أحواض الحرارة تتميز بمجموعة من النتوءات الرقيقة المعروفة باسم الزعانف . بدون هذه الزعانف ، ستكون المشتت الحراري أقل فعالية بكثير ، مما يؤدي إلى ارتفاع درجة الحرارة وعدم الاستقرار في الأجهزة الإلكترونية.
ستستكشف هذه المقالة المبادئ الأساسية وراء زعانف الحرارة الحرارية ، موضحة سبب أهمية الإدارة الحرارية الفعالة. سنتعرف على كيفية تعزيز نقل الحرارة ودراسة تصميمات الزعنفة المختلفة ومناقشة العوامل التي تؤثر على كفاءتها.

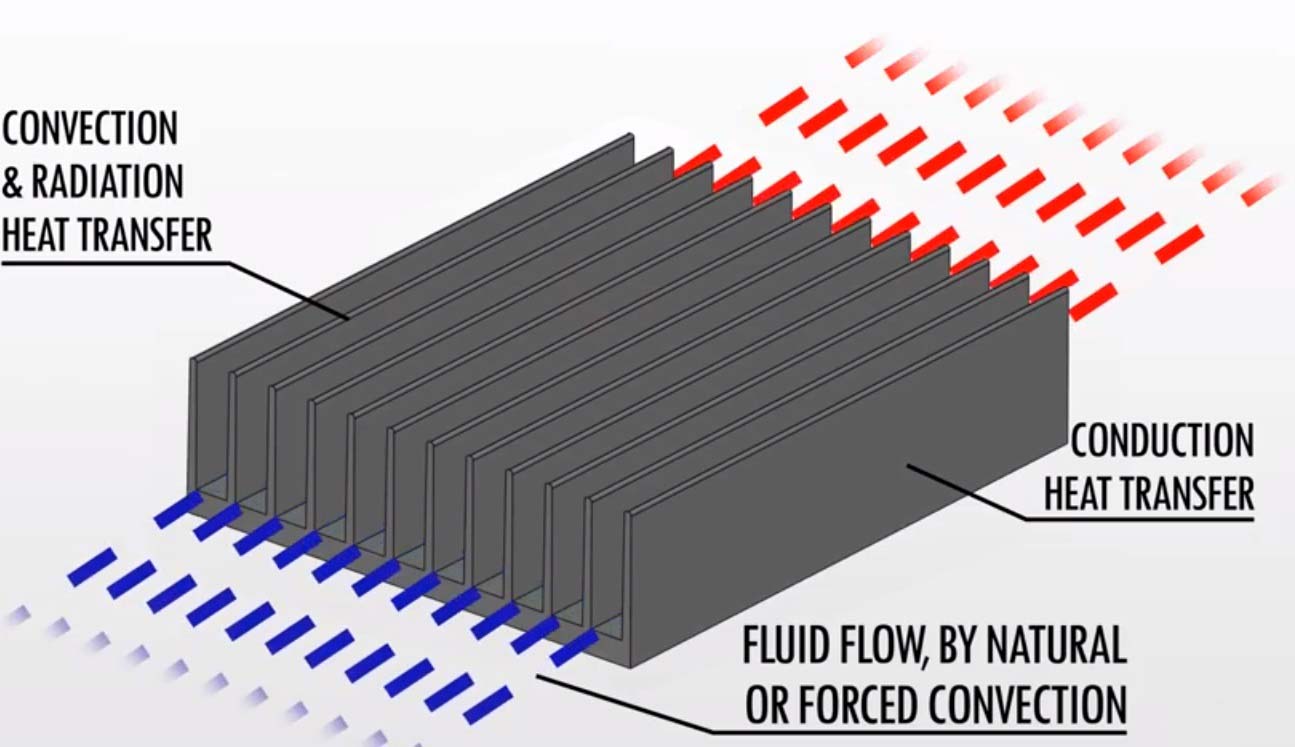

الغرض الأساسي من زعانف الجارف الحرارية هو زيادة مساحة السطح في بالوعة الحرارة المعرضة لوسط التبريد بشكل كبير ، وعادة ما يكون الهواء. تعد مساحة السطح الموسعة هذه أمرًا بالغ الأهمية لتعزيز المعدل الذي يمكن عنده نقل الحرارة بعيدًا عن المشتت الحراري وإلى البيئة المحيطة. بدون زعانف ، ستكون المشتت الحراري أكثر من مجرد صفيحة معدنية مسطحة ، مما يحد بشدة من قدرتها على تبديد الحرارة بكفاءة.
يتم نقل الحرارة من المكون الإلكتروني الساخن إلى قاعدة بالوعة الحرارية من خلال التوصيل. بمجرد أن تصل الحرارة إلى مواد المشتت الحراري ، يجب تبديدها في الهواء المحيط. يتم تحقيق ذلك في المقام الأول من خلال الحمل الحراري ، حيث يتم نقل الحرارة عن طريق حركة جزيئات الهواء. تسمح مساحة سطح أكبر بمزيد من جزيئات الهواء بالاتصال بالمعادن الساخنة وامتصاص الطاقة الحرارية وتحريكها بعيدًا.
تزيد الزعانف من نقل الحرارة عن طريق زيادة مساحة التلامس بين بالوعة الحرارية وسائل التبريد (الهواء) ، وبالتالي تسريع عملية الحمل الحراري. الحمل الحراري هو نقل الحرارة عن طريق حركة السوائل ، وكفاءتها تتناسب بشكل مباشر مع مساحة السطح المتاحة للتبادل الحراري وفرق درجة الحرارة بين السطح والسائل.
إليك كيفية تعزيز الزعانف:
زيادة مساحة السطح لنقل الحرارة الحراري: التأثير الأكثر مباشرة للزعانف هو الزيادة الهائلة في مساحة السطح الكلية للحرارة. تخيل صفيحة مسطحة مقابل بالوعة الحرارية الزعامة من نفس البصمة الأساسية. توفر الزعانف العديد من الأسطح الإضافية لتدفق الهواء ، مما يضاعف بشكل كبير المنطقة التي يمكن نقل فيها الحرارة من المعدن الصلب إلى الهواء المتحرك.
تسهيل تدفق الهواء: مع زيادة مساحة السطح ببساطة ، فإن تصميم الزعانف يملي أيضًا كيف يتدفق الهواء من حولهم. في الحمل الحراري الطبيعي (التبريد السلبي) ، تقوم الزعانف بإنشاء قنوات تشجع الهواء الأكثر دفئًا وأقل كثافة على الارتفاع ، مما يبرز في الهواء البارد والكثيف ليحل محله ، مما يخلق تدفق هواء طبيعي مستمر. في الحمل الحراري القسري (مع مروحة) ، توجه الزعانف تدفق الهواء ، مما يضمن أن عدد كبير من الهواء يمر بكفاءة على الأسطح الساخنة.
عطل الطبقات الحدودية: بينما يتدفق الهواء فوق سطح ، تتشكل طبقة رقيقة من الهواء الراكد أو البطيء ، والمعروفة باسم الطبقة الحدودية ، بجوار السطح مباشرة. تعمل هذه الطبقة الحدودية كعازل ، وتعوق نقل الحرارة. إن الزعانف المصممة جيدًا ، وخاصة تلك ذات الأشكال الهندسية المعقدة أو المتقطعة ، يمكن أن تعطل هذه الطبقة الحدودية ، مما يعزز الاضطراب. يؤدي التدفق المضطرب باستمرار إلى جلب الهواء البارد إلى اتصال مباشر مع سطح الزعنفة ، مما يعزز بشكل كبير معامل نقل الحرارة.
تستخدم أحواض الحرارة أنواع الزعنفة المختلفة ، كل منها محسّن لظروف تدفق الهواء المختلفة ، وعمليات التصنيع ، ومتطلبات الأداء الحراري. يعد اختيار هندسة FIN أمرًا ضروريًا لتحقيق تبديد حرارة فعال لتطبيق معين.
تشمل أنواع الزعنفة الشائعة:
زعانف اللوحة (الزعانف المقذوفة):
الوصف: زعانف مستقيمة ، موازية تمتد من قاعدة. النوع الأكثر شيوعا بسبب التصنيع البسيط.
الوظيفة: ممتازة للحمل القسري حيث يتم توجيه تدفق الهواء بالتوازي مع الزعانف. يوفر مساحة سطح جيدة لطريقة التصنيع الخاصة بها.
التطبيقات: إلكترونيات عامة ، مبردات وحدة المعالجة المركزية مع تدفق الهواء المباشر للمروحة.

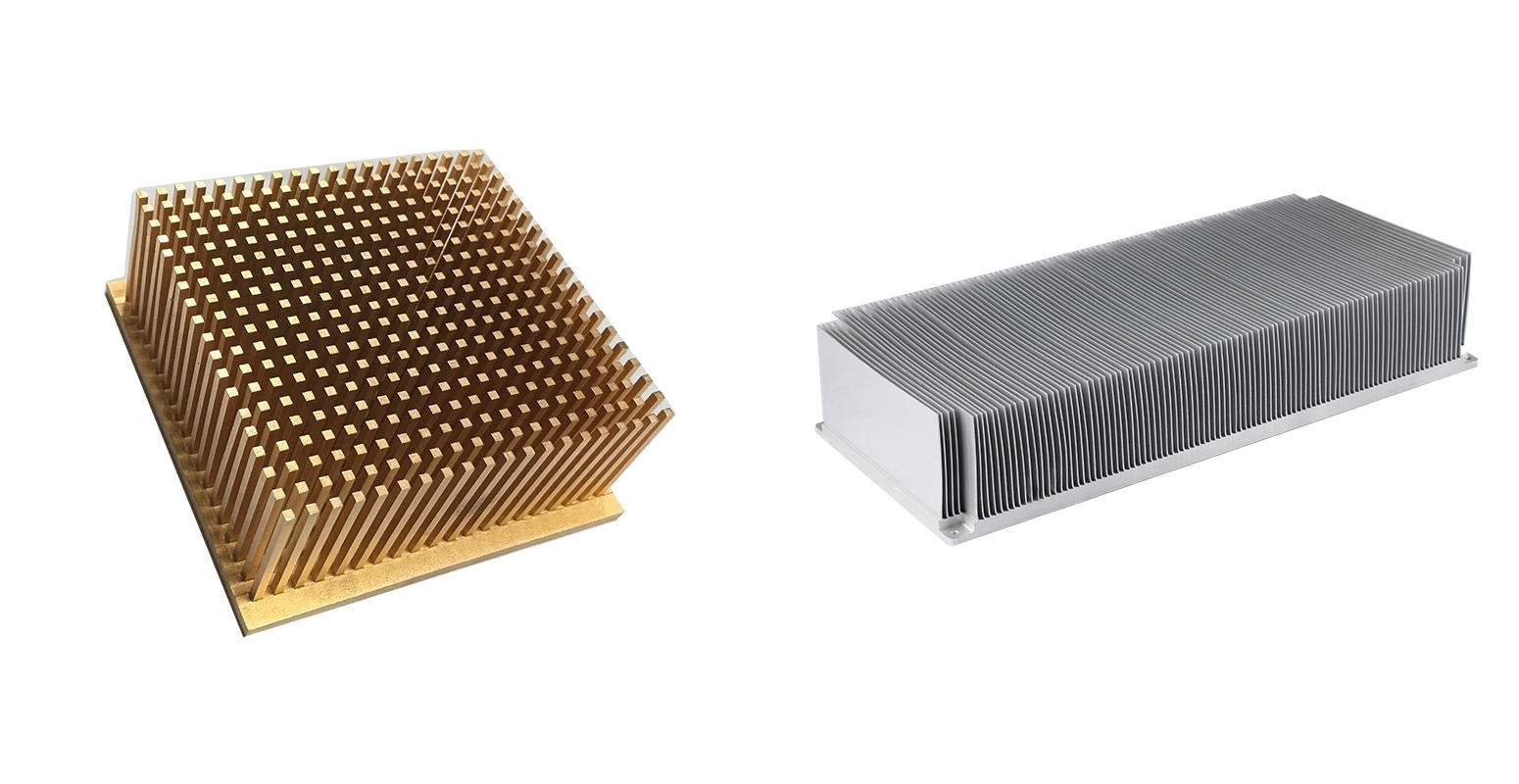

زعانف الدبوس:
الوصف: مجموعة من المسامير الفردية (أسطواني ، مربع ، بيضاوي الشكل) تمتد من القاعدة.
الوظيفة: يقدم إمكانيات تدفق الهواء متعددة الاتجاهات ، مما يجعلها مناسبة عندما لا يكون اتجاه تدفق الهواء محدد جيدًا أو مضطربًا. يوفر مساحة كبيرة في بصمة مضغوطة.
التطبيقات: الأجهزة المدمجة ، والأنظمة المدمجة ، وحدات طاقة محددة.
الزعانف المزلقة:
الوصف: زعانف رقيقة للغاية وعالية الكثافة تم إنشاؤها عن طريق التقطيع والانحناء من كتلة صلبة من المعدن.
الوظيفة: يحقق كثافة زعنفة عالية للغاية ومساحات سطحية كبيرة ، مما يؤدي إلى أداء حراري متفوق مقارنة بالزعانف المقدمة من نفس المادة.
التطبيقات: وحدات المعالجة المركزية/وحدات معالجة الرسومات عالية الطاقة ، و IGBTS ، وحوسبة مضغوطة ، عالية الأداء.
زعانف مطوية/مسبقة:
الوصف: الزعانف الفردية (غالبًا ما يتم ختمها من المعدن الرفيع) مرتبطة أو مطوية على لوحة قاعدة.
الوظيفة: يسمح بزعانف طويلة جدًا ورقيقة ، مما يزيد من مساحة السطح لقاعدة معينة. يمكن أن تجمع بين مواد مختلفة (على سبيل المثال ، قاعدة النحاس مع زعانف الألومنيوم).
التطبيقات: الخوادم عالية الطاقة ، معدات الاتصالات ، التطبيقات الصناعية الكبيرة التي تتطلب تبديدًا كبيرًا.
زعانف متداخلة/إزاحة (زعانف مموجة):
الوصف: زعانف اللوحة مع انقطاع أو أقسام متموجة أو متموجة.
الوظيفة: يعطل الطبقات الحدودية عن قصد ويؤدي إلى اضطراب في تدفق الهواء ، مما يعزز بشكل كبير معامل نقل الحرارة.
التطبيقات: المبادلات الحرارية المدمجة ، أنظمة الحمل القسري حيث تعظيم نقل الحرارة أمر بالغ الأهمية.
تؤثر أبعاد زعانف بالوعة الحرارية - بما في ذلك الارتفاع والسمك والتباعد - بشكل كبير على الأداء الحراري من خلال التأثير على مساحة السطح ومقاومة تدفق الهواء والكفاءة الحرارية. تحسين هذه المعلمات هو فعل موازنة معقد مصمم لمتطلبات تبريد محددة.
ارتفاع الزعنفة: توفر الزعانف الأطول مساحة أكبر لنقل الحرارة. ومع ذلك ، يمكن أن تصبح الزعانف الطويلة المفرطة أقل كفاءة في نصائحها بسبب المقاومة الحرارية داخل مادة الزعنفة ، حيث يجب أن تسافر الحرارة لمسافة أطول. يمكن أن تزيد أيضا من حجم المشتت الحراري وإسقاط الضغط.
سمك الزعنفة: الزعانف السميكة عادة ما تقوم بالحرارة بشكل أفضل من القاعدة إلى طرف الزعنفة ، مما يؤدي إلى تحسين كفاءة الزعنفة. ومع ذلك ، فإن الزعانف السميكة تقلل من عدد الزعانف التي يمكن أن تتناسب مع مساحة معينة ، مما يقلل من مساحة السطح الكلية وربما زيادة الوزن. هناك حاجة إلى توازن لضمان مسار موصل كاف مع زيادة مساحة السطح.
تباعد الزعنفة (الملعب): المسافة بين الزعانف المجاورة أمر بالغ الأهمية لتدفق الهواء.
في الحمل الحراري الطبيعي: يكون التباعد الأوسع أفضل بشكل عام لأنه يسمح بتدوير الهواء الطبيعي الأسهل. يمكن أن يخلق التباعد الكثيف للغاية 'جيوب الهواء ' حيث يتم احتجاز الهواء الساخن.
في الحمل القسري: يمكن أن يوفر التباعد الكثيف مساحة أكبر ، ولكن إذا كان كثيفًا للغاية ، فقد يخلق انخفاضًا مفرطًا في الضغط ، مما يقلل من تدفق الهواء بشكل عام من المروحة وربما يؤدي إلى تبريد أقل فعالية أو يتطلب مروحة أكثر قوة.
مادة الزعنفة: في حين أن الزعانف تسهل في المقام الأول الحمل الحراري ، فإن موادها (على سبيل المثال ، الألومنيوم أو النحاس) تملي كيف تعمل الحرارة بكفاءة من القاعدة إلى سطح الزعنفة بأكمله. تضمن المواد ذات الموصلية الحرارية الأعلى توزيعًا أكثر اتساقًا في درجة الحرارة عبر الزعنفة ، مما يجعل سطح الزعنفة بالكامل فعالًا.
في حين أن وجود تبديد حراري فعال ، فإن وجود الزعانف على بالارتداد الحراري يمكن أن يؤدي إلى إدخال بعض الجوانب السلبية ، المرتبطة في المقام الأول بمقاومة تدفق الهواء ، وتعقيد التصنيع ، وإمكانية تراكم الغبار. يجب النظر بعناية هذه العوامل خلال مرحلة التصميم.
مقاومة تدفق الهواء (انخفاض الضغط): تسبب المسارات المعقدة التي أنشأتها الزعانف ، وخاصة تلك المعبأة بكثافة ، مقاومة لتدفق الهواء. يمكن أن يقلل 'انخفاض الضغط ' هذا من حجم الهواء الذي يمكن للمروحة أن يدفعه عبر بالوعة الحرارية ، مما يحتمل أن ينفي بعض المكاسب من مساحة السطح المتزايدة. قد يتطلب انخفاض الضغط العالي المشجعين الأكثر قوة (وأصبحوا أعلى).
تعقيد التصنيع والتكلفة: يمكن أن يكون إنتاج الأحواض الحرارية ذات الأشكال الهندسية المعقدة (مثل الزعانف المسلحة أو المطوية أو الدبوس) أكثر تعقيدًا ومكلفة من زعانف الصفيحة البسيطة البسيطة. هذا التعقيد المضافة يؤثر على تكلفة الإنتاج الإجمالية ووقت القيادة.
تراكم الغبار: يمكن أن تكون القنوات الضيقة والهياكل المعقدة بين الزعانف بمثابة مصائد للغبار والحطام مع مرور الوقت. يقلل تراكم الغبار من تدفق الهواء ويعمل كطبقة عازلة ، مما يؤدي إلى تحطيم أداء التبريد الشديد. قد تكون هناك حاجة للتنظيف المنتظم ، والتي يمكن أن تكون غير مريحة.
الوزن والحجم: في حين أن الزعانف تزيد من مساحة السطح ، إلا أنها تضيف أيضًا إلى الوزن الكلي وحجم بالوعة الحرارة ، والتي يمكن أن تكون مصدر قلق للتطبيقات المدمجة أو الحساسة للوزن.
الهشاشة الهيكلية: الزعانف الرقيقة أو الطويلة للغاية ، على الرغم من كفاءة حراريًا ، يمكن أن تكون في بعض الأحيان حساسة وعرضة للانحناء أو الضرر أثناء المناولة أو التثبيت.
المواد المستخدمة في زعانف الجارام الحرارية مهمة للغاية لأنها تملي كفاءة التوصيل الحراري من قاعدة المشتت الحراري من خلال الزعانف إلى نصائحها ، مما يؤثر على الفعالية الكلية لتبديد الحرارة. الموصلية الحرارية العالية هي أمر بالغ الأهمية لضمان مشاركة الزعنفة بأكملها بفعالية في نقل الحرارة.
الموصلية الحرارية: الخاصية الأساسية للقلق هي الموصلية الحرارية (ك). تضمن المواد ذات الموصلية الحرارية العالية أن يتم إجراء الحرارة التي تمتصها قاعدة بالوعة الحرارة بسرعة على طول واتساع الزعانف. إذا كانت المادة ذات الموصلية ضعيفة ، فلن تنتشر الحرارة بكفاءة إلى نصائح الزعنفة ، مما يجعل تلك الأقسام أقل فعالية في تبديد الحرارة وتؤدي إلى ظاهرة تُعرف باسم تدهور كفاءة الزعنفة. '
المواد المشتركة:
الألومنيوم: الأكثر شيوعًا بسبب توازنه الممتاز في التوصيل الحراري (حوالي 205 واط/م · ك) ، والوزن الخفيف ، والتكلفة المنخفضة ، وسهولة التصنيع (وخاصة البثق). يستخدم على نطاق واسع لأحواض الحرارة للأغراض العامة.
النحاس: يوفر الموصلية الحرارية الفائقة (حوالي 386 واط/م · ك) مقارنة بالألمنيوم. هذا يجعل النحاس مثاليًا للتطبيقات عالية الأداء حيث يعتبر تعظيم نقل الحرارة من مصدر حرارة مركّز للغاية أمرًا بالغ الأهمية ، حتى مع وجود بصمة أصغر. ومع ذلك ، النحاس أثقل وأكثر تكلفة من الألومنيوم.
اعتبارات أخرى: إلى جانب الموصلية الحرارية ، تلعب عوامل مثل الكثافة ، والسعة الحرارية المحددة ، ومقاومة التآكل ، والتصنيع أيضًا دورًا في اختيار المواد. على سبيل المثال ، في بعض التطبيقات المتخصصة ، قد يتم اختيار مواد ذات انبعاث أعلى لتعزيز نقل الحرارة الإشعاعي ، على الرغم من أن الحمل الحراري لا يزال هو الوضع المهيمن للمصارف الحرارية
إن وجود الزعانف على المشتت الحراري ليس مجرد جمالية تصميم ولكنه مبدأ هندسي أساسي للإدارة الحرارية الفعالة. تحتوي المصارف الحرارية على زعانف في المقام الأول لزيادة مساحة السطح المتاحة بشكل كبير لنقل الحرارة الحراري ، وبالتالي زيادة المعدل الذي يمكن أن تتبدد فيه الحرارة من المكونات الإلكترونية إلى البيئة المحيطة. يتيح ذلك إلكترونيات حساسة بالعمل ضمن نطاقات درجة حرارة آمنة ، مما يضمن طول العمر والأداء الأمثل.
في حين أن تصميم الزعنفة يتضمن اعتبارات دقيقة عن مقاومة تدفق الهواء ، وتعقيد التصنيع ، وخصائص المواد ، فإن الابتكار المستمر في الهندسة المعيارية وتقنيات تصنيع الجزر الحرارية يؤكد دورها الذي لا غنى عنه. مع استمرار الإلكترونيات في دفع الحدود في الطاقة والتصغير ، ستبقى أحواض الحرارة المحسنة الزعنفة بمثابة حجر الزاوية في الحلول الحرارية الموثوقة.
