تصفح الكمية:0 الكاتب:محرر الموقع نشر الوقت: 2025-10-21 المنشأ:محرر الموقع
في Winshare Thermal، نعمل في طليعة الإلكترونيات عالية الطاقة، حيث تدفع الأنظمة الحديثة باستمرار حدود كثافة الطاقة. لا سيما في قطاع الطاقة الجديدة الحيوي - الذي يشمل السيارات الكهربائية ()، وتخزين الطاقة على نطاق واسع، ومحولات الطاقة المتجددة عالية السعة - تولد الأجهزة القوية عالية الطاقة أحمالًا حرارية كبيرة. ارتفاع درجة حرارة المركبات الكهربائية ليس مجرد إزعاج؛ إنها مخاطرة جسيمة تؤدي إلى تدهور الأداء بشدة وتقصير العمر التشغيلي للمكونات الأساسية بشكل كبير.
وبعيدًا عن الحمل الحراري الهائل، تعمل هذه الأنظمة في بيئات صعبة للغاية. ويجب أن تتحمل الإجهاد الميكانيكي المستمر، بما في ذلك الاهتزازات عالية التردد وأحمال الصدمات المفاجئة. ويزيد التدوير الحراري السريع والمتكرر من إجهاد المواد، في حين تواجه المنشآت الخارجية (مثل مزارع الرياح أو الطاقة الشمسية) ظروفًا تآكلية ورطبة. بالنسبة إلى Winshare Thermal، يجب أن يكون حل الإدارة الحرارية قويًا بنفس القدر، ومصممًا للبقاء والأداء بشكل متسق وسط كل هذه الضغوطات البيئية.
ب. Winshare Thermal: متخصصون في صياغة حلول تبريد عالية الموثوقية
Guangdong Winshare Thermal Technology Co., Ltd. هي شركة تصنيع متخصصة متخصصة في تطوير وإنتاج حلول التبريد عالية الطاقة. مهمتنا الأساسية واضحة بشكل لا لبس فيه: أن نكون رائدين في الإدارة الحرارية لمجال الطاقة الجديدة. نحن نتفهم المخاطر الكبيرة: يؤدي فشل التبريد بشكل مباشر إلى فشل فوري في المعدات، مما يؤدي إلى توقف مكلف، واستبدالات باهظة الثمن، وتهديد السلامة التشغيلية.
لذلك، يجب أن يقدم كل حل تبريد نقوم بتصميمه وتصنيعه سمتين غير قابلتين للتفاوض: الكفاءة الحرارية الفائقة والموثوقية الهيكلية الاستثنائية . يجب أن تكون منتجاتنا مرنة ميكانيكيًا بقدر ما تكون فعالة حراريًا. المتانة ليست ترفا. إنها ضرورة أساسية. إن خبرتنا متجذرة في هندسة المنتجات الحرارية المصممة للبقاء على المدى الطويل، مما يوفر أداءً ثابتًا حتى في أقسى ظروف التشغيل.
الغوص بشكل أعمق: نهج Winshare Thermal في البيئات متعددة الضغوط
إن المروحة القياسية والمشتت الحراري الجاهز غير كافيين لمواجهة هذه التحديات. تتطلب المكونات عالية الطاقة حلولاً مصممة بخبرة. تتناول فلسفة التصنيع الخاصة بـ Winshare Thermal بشكل مباشر هذه الضغوط المتزامنة متعددة الاتجاهات:
| نوع عامل الإجهاد | السيناريو المثال | الخطر الأساسي على المشتت الحراري القياسي | حل Winshare Thermal للتزوير على البارد |
| ميكانيكية | قيادة السيارة الكهربائية على الأراضي الوعرة، واهتزاز المحرك. | فشل التعب، والتشققات الدقيقة في المفاصل المستعبدة. | هيكل متجانس، كثافة مادية عالية، مقاومة التعب المتأصلة. |
| الحرارية | دورات الشحن والتفريغ السريع في تخزين الطاقة. | عدم تطابق التمدد الحراري، والضغط على وصلات اللحام/النحاس. | هيكل خالي من الفراغات، سلامة مادة واحدة لمسار حراري مستقر. |
| البيئية | التعرض لمحول توربينات الرياح الساحلية. | التآكل، وتدهور السطح، وانخفاض كفاءة نقل الحرارة. | المعالجة السطحية الدقيقة، نقاء المواد الخاضعة للرقابة في الإنتاج. |
أ. عملية التشكيل على البارد وتصلب العمل الهندسي في Winshare Thermal
يعتبر التشكيل على البارد أحد تقنيات التصنيع المتخصصة الأساسية في شركة Winshare Thermal. تعمل هذه العملية على تشكيل المعدن الخام بدقة في درجة الحرارة المحيطة من خلال تطبيق ضغط هائل. 5 نحن نختار بدقة الألومنيوم عالي النقاء () أو النحاس () نظرًا للتوصيل الحراري الفائق وخصائص تصلب العمل المتأصلة. AL1070 C1100
تتميز عملية الحدادة على البارد لدينا بدقة لا مثيل لها:
نقوم أولاً بإعداد قالب مخصص وعالي الدقة، تم تصميمه بواسطة فريقنا الهندسي المتخصص. ثم يقوم مكبس هيدروليكي قوي بإدخال البزاقة المعدنية المقطوعة مسبقًا بدقة في تجويف القالب. يشكل هذا الضغط في نفس الوقت هندسة الزعانف المعقدة والقاعدة في عملية واحدة سريعة ومتكاملة. والأهم من ذلك، أن هذه العملية برمتها تحدث تحت درجة حرارة إعادة بلورة المعدن، وهو أمر أساسي لتعزيز خصائص المادة.
تفاصيل العملية: Winshare الحراري لتزوير هيكل الحبوب
تؤدي هذه التقنية عن عمد إلى تصلب العمل (أو تصلب الإجهاد) في المادة.6 يجبر الضغط المطبق بنية الحبوب الداخلية للمعدن على المحاذاة والضغط. هذا الضغط أمر حيوي. فهو يزيل تمامًا العيوب الداخلية مثل الغازات المحتبسة أو فقاعات الهواء أو المسامية المجهرية الشائعة في الطرق الأخرى. المكون النهائي عبارة عن بنية كثيفة ومتجانسة، ومتفوقة بطبيعتها في القوة، وأكثر مقاومة للتعب الميكانيكي والفشل من الأجزاء التي تنتجها عمليات الصب.7
إن القوة الهيكلية الاستثنائية التي تم تحقيقها من خلال عملية التشكيل البارد لـ Winshare Thermal تترجم مباشرة إلى أداء حراري فائق. 8 على عكس مكونات التبريد المسامية القياسية التي يمكنها حبس الحرارة، فإن هياكلنا المتجانسة الكثيفة الخالية من الفراغات تقضي على المقاومة الحرارية الداخلية، مما يضمن تحقيق التوصيل الحراري العالي للمادة المختارة (على سبيل المثال، النحاس) بشكل كامل عبر المكون بأكمله. ~400 واط/م ⋅ ك
يعد الهيكل المتكامل، حيث تكون القاعدة والزعانف قطعة واحدة من المعدن ، ميزة مميزة. يؤدي هذا إلى التخلص من نقاط الفشل المحتملة الشائعة في الحلول التي تستخدم تصميمات ذات زعانف ملحومة أو ملحومة، والتي تعتمد على مواد الواجهة الحرارية. يمكن أن تتحلل هذه المفاصل التقليدية بمرور الوقت وتكون عرضة لفشل الكلال في ظل الاهتزاز المستمر أو التدوير الحراري. تعمل تقنية Winshare Thermal على إزالة هذا المتغير تمامًا، مما يضمن مسارًا حراريًا مستقرًا وعالي الأداء طوال العمر التشغيلي للنظام بأكمله.
تعمق أكثر: الطرق الباردة مقابل طرق الربط التقليدية – منظور Winshare الحراري
| طريقة التصنيع | طريقة اتصال Fin-to-Base | التعرض للاهتزاز/التعب | الموثوقية الحرارية مع مرور الوقت |
| Winshare تزوير حراري بارد | متجانسة (قطعة واحدة) | الحد الأدنى؛ مقاومة ممتازة للتعب. | مستقر؛ لا تدهور الواجهة. |
| الترابط (الايبوكسي) | الطبقة اللاصقة (الايبوكسي) | عالي؛ يمكن أن يتشقق الإيبوكسي أو يتفكك. | معتدل؛ يمكن أن تزيد المقاومة الحرارية للإيبوكسي. |
| مختلط / لحام | وصلة حشو معدنية | معتدل؛ تركيز الإجهاد المشترك مرتفع خلال الدورات الحرارية. | معتدل؛ تعتمد جودة المفصل بشكل كبير على التحكم في العملية. |
أ. تحقيق الأشكال الهندسية المعقدة ونسب العرض إلى الارتفاع العالية من خلال التشكيل البارد لـ Winshare Thermal
تتميز إمكانيات التشكيل على البارد لدى Winshare Thermal بأنها متعددة الاستخدامات للغاية، مما يتيح إنشاء هياكل زعانف معقدة وغير خطية - وهي ميزة حاسمة على البثق، والذي يقتصر على التشكيلات الجانبية الخطية ثنائية الأبعاد. تسمح عملية التشكيل على البارد لدينا 3D بأشكال معقدة، بما في ذلك الأنماط الشعاعية أو ذات الزعانف الدبوسية أو المخصصة، والتي تم تصميمها بدقة وفقًا لمتطلبات التطبيق.
على وجه التحديد، تسهل هذه العملية وجود زعانف ذات نسبة عرض إلى ارتفاع عالية ، مما يعني زعانف طويلة بشكل استثنائي بالنسبة لعرضها. يمكننا تحقيق نسب عرض إلى ارتفاع تصل إلى 50:1 . يعد هذا أمرًا بالغ الأهمية لزيادة مساحة سطح التبادل الحراري إلى أقصى حد ضمن الحد الأدنى من الحجم، مما يسمح لعملائنا بتصميم أنظمة أصغر حجمًا ولكنها أكثر قوة بشكل ملحوظ.
ب. الاستفادة من التصميمات ذات الزعانف الدبوسية والشعاعية من إنتاج شركة Winshare Thermal
تنتج شركة Winshare Thermal عادةً أحواض حرارة مطروقة على البارد في تكوينات الزعانف الدبوسية أو الزعانف الشعاعية ، مما يزيد من خصائص تدفق الهواء المثالية.
التكوين الأمثل للزعانف لتدفق الهواء:

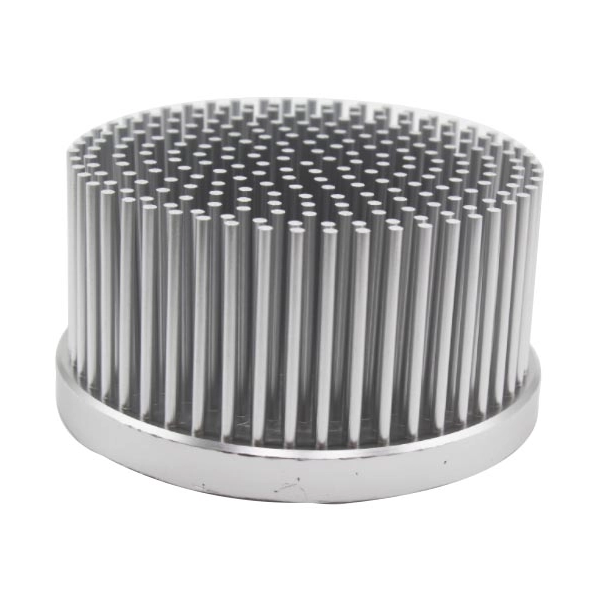

المشتتات الحرارية ذات الزعانف الدبوسية: تتميز بدبابيس أسطوانية أو بيضاوية الشكل، مما يوفر أقصى مساحة سطحية وكفاءة عالية في بيئات تدفق الهواء شاملة الاتجاهات. إنها تؤدي أداءً جيدًا بشكل استثنائي حتى عندما لا يكون تدفق الهواء متسقًا تمامًا، مما يجعلها مثالية للإلكترونيات المكتظة بكثافة حيث قد تكون حركة الهواء مضطربة.
المبددات الحرارية الشعاعية: تضمن أنماط الزعانف الدائرية لدينا تبديدًا موحدًا للحرارة إلى الخارج من مصدر مركزي. يتم استخدامها بشكل شائع في إضاءة LED عالية الطاقة وأجهزة التحكم في المحركات المدمجة، مما يضمن توزيع الضغط الحراري بشكل متساوٍ.
لا يمكن تحقيق هذه التصاميم المتطورة اقتصاديًا أو بنفس السلامة الهيكلية من خلال البثق أو التزحلق. توفر عملية التشكيل على البارد الخاصة بـ Winshare Thermal بشكل فريد فوائد الأداء للهندسة المعقدة مع الموثوقية التي لا مثيل لها لمكون من قطعة واحدة.
رابعا. مُصممة للظروف القصوى: التطبيقات المستهدفة لشركة Winshare Thermal للمنتجات المُشكلة على البارد
تم تصميم المشتتات الحرارية المطروقة على البارد لدينا بدقة شديدة للقطاعات التي يكون الفشل فيها غير مقبول. يعمل تركيز تطبيق Winshare Thermal على تعزيز السلامة الهيكلية المتأصلة ومزايا الأداء لطريقة التصنيع المتخصصة هذه.
يفرض قطاع السيارات متطلبات الموثوقية الأكثر صرامة. تم تصميم حلول Winshare Thermal المطروقة على البارد لوحدات التحكم في المركبات الكهربائية وأنظمة البطاريات لتحمل الصدمات والاهتزازات المستمرة، والحفاظ على ضغط التلامس الحراري دون تدهور. وهذا يضمن العمر الطويل والأداء المتسق للعاكسات وحزم البطاريات.
Winshare Thermal Angle: نحن مورد رئيسي لشركات رائدة مثل BYD Company Limited . .يتم التحقق من صحة التزامنا العميق بالجودة من خلال التزامنا الصارم بمعايير جودة السيارات TS16949 ، مما يعني أن عملياتنا تلبي أفضل الممارسات المعترف بها عالميًا لتصنيع السيارات، مما يضمن جودة خالية من العيوب ومتانة طويلة الأمد.
تعمل محولات الطاقة في منشآت طاقة الرياح والطاقة الشمسية تحت التعرض الخارجي المستمر والقاس، وتواجه دورات حرارية شديدة وسريعة. إن السلامة الهيكلية طويلة المدى المتأصلة في المواد المطروقة على البارد لدينا تمنع بشكل فعال تكوين شقوق صغيرة الكلال، مما يضمن الحفاظ على كفاءة المحول ووقت تشغيله على مدى عقود من الخدمة.
Winshare Thermal Angle: تعالج مجموعة منتجاتنا الشاملة هذه الاحتياجات المهمة بشكل مباشر. نحن متخصصون في حلول التبريد القوية لمحولات طاقة الرياح والتبريد العاكس الكهروضوئي ، ونعمل مع رواد الصناعة مثل Sungrow Power Supply ، مما يوضح قدرتنا المثبتة في سوق البنية التحتية الحيوية هذا.
تمثل أنظمة ESS العمود الفقري للشبكة الحديثة، حيث تواجه مكوناتها أحمالًا حرارية عالية ومستمرة. تتطلب معدات جودة الطاقة، مثل معوضات VAR الثابتة ( SVG )، تبريدًا موثوقًا به بشكل استثنائي لإدارة الزيادات السريعة وعالية الطاقة. توفر المبددات الحرارية المطروقة على البارد من Winshare Thermal القوة الحرارية اللازمة والاستقرار الميكانيكي لإدارة هذه الأحداث العابرة عالية الطاقة بأمان وثبات.
تصنيع المكون هو مجرد خطوة واحدة. في Winshare Thermal، يتطلب تحقيق الموثوقية الحقيقية التي لا تقبل المساومة التحقق والتحليل الهندسي المتقدم الصارم قبل الإنتاج.
يمتد عرض القيمة لـ Winshare Thermal إلى ما هو أبعد من أرضية الإنتاج لدينا. تكمن ميزتنا التنافسية الأساسية في فريقنا الهندسي المتميز ، الذي يضم المواهب سابقًا من 'أكبر ثلاث شركات حرارية في جميع أنحاء العالم' مع خبرة واسعة في خدمة أفضل 500 العملاء على مستوى العالم. نحن نستخدم نهجًا يعتمد على البيانات لجميع تحليلات التصميم.
نحن نقدم دعمًا شاملاً للتصميم، مما يضمن أن كل حل مصنوع على البارد سيعمل تمامًا كما هو متوقع وبشكل موثوق في بيئة التشغيل المحددة للعميل، والتي غالبًا ما تكون قاسية.
يستخدم Winshare Thermal أدوات تحليلية متطورة للتنبؤ بنقاط الفشل المحتملة والقضاء عليها قبل بدء التصنيع.
ضرورة التحقق الميكانيكي:
| نوع التحليل (القدرة الحرارية لـ Winshare) | التفاصيل والوظيفة | لماذا يهم موثوقية التشكيل على البارد |
| الإجهاد والميكانيكا الهيكلية ( FEA ) | تحليل العناصر المحدودة ( FEA ) لحساب الأحمال الساكنة والتشوه. | يضمن بقاء قاعدة المشتت الحراري المتجانسة مسطحة تمامًا تحت الضغط المتصاعد وأحمال التشغيل، مع الحفاظ على الاتصال الحراري الأمثل. |
| تحليل التعب | يتنبأ بعمر المكونات في ظل التحميل الميكانيكي/الحراري المستمر أو الدوري. | حاسم لتطبيقات المركبات الكهربائية وتوربينات الرياح؛ يحدد عدد الدورات الحرارية التي يمكن أن يتحملها المكون قبل التشقق. |
| تحليل الاهتزازات والصدمات | التحليل النموذجي والمحاكاة الديناميكية العابرة. | التحقق من أن الهيكل المتجانس يقاوم الترددات الرنانة والتأثيرات الفيزيائية دون فشل. |
| تصميم مساحة مخصصة | تحسين كثافة الزعانف والهندسة لمرفقات محددة. | يستفيد من مرونة التشكيل على البارد لتحقيق أقصى قدر من الأداء ضمن آثار منتجات مقيدة للغاية أو فريدة من نوعها. |
يتجلى التزامنا الثابت بالابتكار من خلال شراكتنا في محطة عمل الخريجين مع جامعة جنوب الصين للتكنولوجيا. .ويضمن هذا التعاون أننا نطور باستمرار تقنيات جديدة للتوصيل الحراري وتنمية مواهب البحث والتطوير المستقبلية .
نحن نحتفظ بقاعدة بيانات واسعة من نتائج الأداء المتراكمة ('البيانات الضخمة')، والتي تُستخدم للتحقق من الصحة. وهذا يسمح لنا بتحسين نماذج المحاكاة لدينا باستمرار، وإغلاق الحلقة بين التنبؤ بالتصميم والأداء في العالم الحقيقي. هذا الالتزام التجريبي هو الضمان النهائي لموثوقية حلولنا المطروقة على البارد على المدى الطويل.
أ. التكامل السلس والعملية السريعة
تضع Winshare Thermal نفسها كامتداد متكامل لسلاسل البحث والتطوير وسلاسل التوريد الخاصة بعملائنا. نحن نقوم بتبسيط العملية برمتها لتحقيق أقصى قدر من الكفاءة وتسريع وقت الوصول إلى السوق.
تضمن عملية العملاء المكونة من أربع خطوات، والتي تم تحسينها من أجل السرعة والدقة، التنفيذ السريع للمشروع:
تحميل ملف CAD: البدء الفوري للمشروع والحصول على البيانات.
تحليل الأسعار والتصميم: ردود فعل سريعة من DFM (التصميم من أجل التصنيع) من مهندسينا الخبراء.
تأكيد الطلب: يبدأ التصنيع باستخدام عمليات التشكيل على البارد التي تم التحقق منها والخاضعة لرقابة الجودة.
يتم شحن الأجزاء: تسليم المنتجات النهائية عالية الموثوقية في الوقت المناسب.
يعد اختيار تقنية Winshare Thermal للتزوير على البارد بمثابة التزام بأداء لا مثيل له على المدى الطويل. إن الاستثمار الأولي في حل قوي ومصنوع على البارد له ما يبرره من خلال العمر الافتراضي الممتد بشكل كبير، والانخفاض الكبير في حالات الفشل الميداني، وانخفاض تكاليف الضمان، والاستقرار التشغيلي الفائق. بالنسبة للأنظمة ذات المهام الحرجة، فإن القيمة الحقيقية للموثوقية تفوق بكثير التوفير في التكاليف الأولية من البدائل الأرخص والأقل استدامة. نحن شركاء مع العملاء، ونقدم الدعم الهندسي المخصص طوال دورة تطوير المنتج بأكملها.
بالنسبة للإلكترونيات عالية الطاقة التي تعمل في البيئات الأكثر قسوة وتطلبًا، يجب أن تكون الإدارة الحرارية صارمة. يجب أن تتحمل الحلول الضغوط المستمرة – الحرارية والميكانيكية والبيئية. توفر أحواض الحرارة الباردة المطروقة من Winshare Thermal الإجابة النهائية، مما يوفر كفاءة حرارية لا مثيل لها مبنية على أساس من المتانة الهيكلية الاستثنائية.
إن عملية التشكيل على البارد، وهي القدرة الأساسية في Winshare Thermal، تنتج باستمرار مكونًا كثيفًا ومتجانسًا. . وهذا يزيل نقاط الضعف الكامنة في المسبوكات المسامية أو التجميعات المفصلية، مما يضمن استخدام التوصيل الحراري العالي للمادة المختارة بشكل كامل وموثوق طوال عمر المكون.
يعد Winshare Thermal الشريك الأساسي للتبريد عالي الموثوقية. نحن نجمع بين أحدث عمليات التصنيع (بما في ذلك الطرق على البارد، وFSW ، والنحاس الفراغي، والزعانف المسطحة ، وما إلى ذلك) مع التحليل الهندسي العميق. خبرتنا في التحقق الميكانيكي والحراري، المدعومة بدقة بشهادة TS16949 ، تضمن الجودة العالية. نحن نقدم حلول تبريد مخصصة وقوية تم تصميمها لتشغيل مستقبل الطاقة الجديدة والإلكترونيات ذات المهام الحرجة دون فشل.
