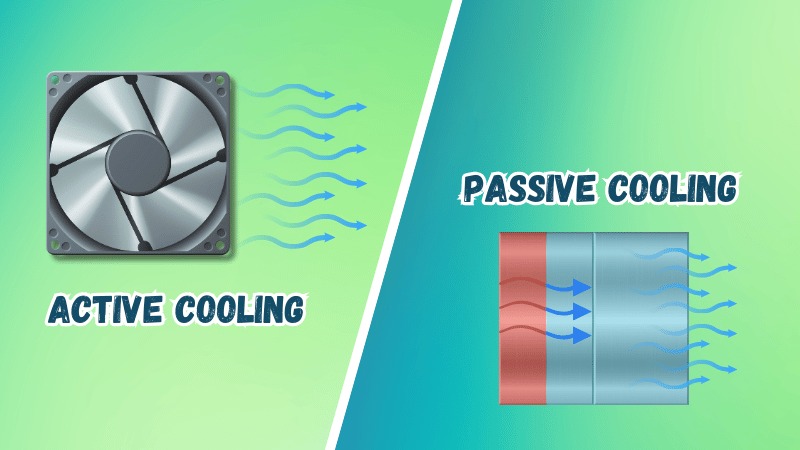

يمكن أن يؤدي ارتفاع درجة الحرارة إلى تلف الإلكترونيات أو تقليل الأداء أو الفشل. يعد اختيار الجهاز الحراري المناسب أمرًا بالغ الأهمية ، ولكن الأنواع النشطة والسلبية تختلف اختلافًا كبيرًا. تستخدم أحواض الحرارة النشطة المعجبين للتبريد الفائق ، في حين تعتمد تلك السلبية التي تعتمد على تدفق الهواء الطبيعي. دعنا نستكشف خلافاتهم لتوجيه اختيارك.
أتذكر أول مشروع لي في تصميم نظام تبريد لخادم عالي الأداء ، يكافح من أجل اتخاذ قرار بين أحواض الحرارة النشطة والسلبية. كان فهم خلافاتهم مفتاحًا لضمان الأداء الأمثل. هذا التحدي يسلط الضوء على سبب الأمور الإدارة الحرارية. كلما أصبحت الإلكترونيات أكثر قوة ودمجًا ، يعد التبريد الفعال أمرًا بالغ الأهمية. سواء بالنسبة إلى أجهزة الكمبيوتر الخاصة بالألعاب أو الأنظمة الصناعية ، فإن معرفة أحواض الحرارة النشطة مقابل السلبيات يوفر الوقت والمال وتضمن طول عمر الجهاز.
المصارف الحرارية النشطة أمر حيوي لتبريد الإلكترونيات عالية الأداء. إن قدرتهم على التعامل مع الحرارة المكثفة تجعلهم خيارًا للتطبيقات الصعبة. ولكن ما هم بالضبط ، وكيف يعملون؟
تستخدم أحواض الحرارة النشطة المعجبين أو أنظمة التبريد السائل لتبديد الحرارة بنشاط من المكونات الإلكترونية. عن طريق إجبار الهواء أو السائل على بالوعة الحرارية ، فإنها تعزز نقل الحرارة ، مما يجعلها مثالية للتطبيقات عالية الحرارة مثل أجهزة الكمبيوتر أو الخوادم.
تأتي أحواض الحرارة النشطة بأشكال مختلفة:
المصارف الحرارية القائمة على المروحة : تستخدم هذه المعجبين لتفجير الهواء عبر الزعانف ، وزيادة تدفق الهواء وتبديد الحرارة. على سبيل المثال ، تم تصميم أحواض الحرارة المبردة بالهواء الخاصة بنا للحوسبة عالية الأداء.
أحواض الحرارة المبردة بالسائل : تستخدم هذه المضخات لتدوير المبرد ، وامتصاص الحرارة وتبديدها عبر الرادياتير ، وغالبًا ما تستخدم في مراكز البيانات.
يخلق المشجعون الحمل الحراري القسري ، مما يعزز انتقال الحرارة بشكل كبير مقارنة بالحمل الحراري الطبيعي. عن طريق التحرك بسرعة على بالوعة الحرارة ، فإنها تزيد من التدرج الحراري ، مما يتيح المزيد من الحرارة للهروب ، وهو أمر بالغ الأهمية للمكونات عالية الطاقة.
أحواض الحرارة النشطة شائعة في:
أجهزة كمبيوتر الألعاب : تبريد وحدات المعالجة المركزية ووحدة معالجة الرسومات أثناء جلسات الألعاب المكثفة.
خوادم مركز البيانات : إدارة الحرارة من المعالجات عالية الأداء لضمان الموثوقية.
الجدول: تطبيقات المشتت الحراري النشط الشائع
نصيحة عملية : عند اختيار بالوعة حرارة نشطة ، تأكد من تطابق حجم المروحة. اختبار اتجاه تدفق الهواء لتحسين كفاءة التبريد.

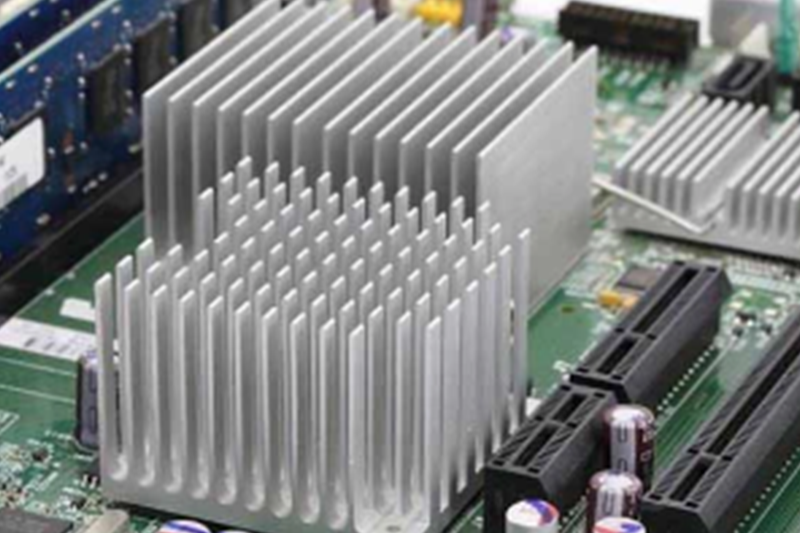

أحواض الحرارة السلبية هي الأبطال الصامتين للإدارة الحرارية ، معتمدين على العمليات الطبيعية لتبريد الإلكترونيات. بساطتهم تجعلهم جذابين ، لكن كيف يعملون بفعالية؟
تتبدد أحواض الحرارة السلبية الحرارة من خلال الحمل الحراري الطبيعي والإشعاع ، باستخدام أي أجزاء متحركة. تم تصميمها مع الزعانف لزيادة مساحة السطح إلى الحد الأقصى ، وهي تنقل الحرارة إلى الهواء المحيط ، وهي مثالية للتبريد الصامت والموثوق في تطبيقات الحرارة المنخفضة.
تتميز المصارف الحرارية السلبية بزعانف أو تلال لزيادة مساحة السطح ، مما يعزز تبديد الحرارة. يتم استخدام مواد مثل الألومنيوم (فعالة من حيث التكلفة) أو النحاس (الموصلية العالية). على سبيل المثال ، يتم تحسين أحواض الحرارة السلبية الخاصة بنا لأنظمة إضاءة LED.
عدم وجود المكونات الميكانيكية يوفر:
الموثوقية : لا خطر فشل المروحة أو المضخة.
الصمت : مثالي للبيئات الحساسة للضوضاء مثل معدات الصوت.
لا استخدام للطاقة : عملية موفرة للطاقة.
تتألق أحواض الحرارة السلبية في:
إضاءة LED : ضمان تبريد هادئ وموثوق للمصابيح.
إلكترونيات المستهلك : أجهزة توجيه التبريد أو معالجات الطاقة المنخفضة.
الجدول: مقارنة المواد لأحواض الحرارة السلبية
نصيحة عملية : توجيه الأحواض الحرارية السلبية رأسياً لزيادة تدفق الهواء الطبيعي. ضمان تباعد مناسب حول الزعانف لمنع تراكم الحرارة.
يعتمد اختيار المشتت الحراري المناسب على الحمل الحراري وبيئة التطبيق. متى تصبح الجار الحراري النشط هو الخيار الأفضل؟
استخدم بالوعة حرارة نشطة للأحمال الحرارية العالية التي لا يمكن أن تديرها أحواض الحرارة السلبية ، كما هو الحال في الحوسبة عالية الأداء أو منصات الألعاب أو المعدات الصناعية مع توليد حرارة كبير.
حساب طاقة التصميم الحراري (TDP) لمكوناتك. غالبًا ما يتطلب TDP High (على سبيل المثال ،> 100W لاتحاد معالجة الرسومات) تبريدًا نشطًا لمنع ارتفاع درجة الحرارة.
يعتبر:
الفضاء : الحوادث الحرارية النشطة تحتاج إلى مساحة للجماهير أو الأنظمة السائلة.
الضوضاء : قد يكون المشجعون صاخبًا وغير مناسب للإعدادات الهادئة.
الطاقة : تستهلك الأنظمة النشطة الكهرباء ، مما يؤثر على الأجهزة التي تعمل بالطاقة البطارية.
في أجهزة كمبيوتر الألعاب المركزية ، تدير أحواض الحرارة النشطة الحرارة الشديدة من وحدات المعالجة المركزية التي تم دفعها إلى ما وراء المواصفات القياسية ، مما يضمن أداء مستقر.
النصيحة العملية : استخدم أدوات المحاكاة الحرارية لنمذجة احتياجات تبديد الحرارة. اختبار سرعات المروحة لتحقيق التوازن بين مستويات التبريد والضوضاء.
تتفوق المصارف الحرارية السلبية في البساطة والموثوقية. متى تكون الخيار المثالي لاحتياجات التبريد الخاصة بك؟
إن الحار الحراري السلبي كافي للأحمال الحرارية المنخفضة إلى المتوسطة ، كما هو الحال في الإلكترونيات الاستهلاكية ، أو إضاءة LED ، أو الأجهزة التي يكون فيها الصمت والموثوقية من الأولويات.
غالبًا ما يمكن تبريد المكونات التي تحتوي على TDP أقل من 50 واط ، مثل معالجات الطاقة المنخفضة ، بفعالية مع أحواض الحرارة السلبية.
المصارف الحرارية السلبية مثالية ل:
معدات الصوت : التبريد الصامت لتسجيل استوديوهات.
أجهزة التوجيه/المودم : عملية موثوقة وخالية من الصيانة.
تصارع أحواض الحرارة السلبية مع:
مكونات عالية الأداء.
تدفق الهواء المقيد في التصميمات المدمجة.
ارتفاع درجات الحرارة المحيطة.
نصيحة عملية : ضمان التهوية المناسبة حول أحواض الحرارة السلبية. اختبار درجات الحرارة المحيطة لتأكيد كفاءة التبريد.
توفر أحواض الحرارة النشطة تبريدًا قويًا ولكن تأتي مع مقايضات. دعنا نزن إيجابياتهم وسلبياتهم لتوجيه قرارك.
تشمل مزايا أحواض الحرارة النشطة تبريدًا فائقًا ، ومعالجة الأحمال الحرارية العالية ، ومرونة التصميم. العيوب هي تكاليف أعلى ، والضوضاء المحتملة ، واستهلاك الطاقة ، وتقليل الموثوقية بسبب الأجزاء المتحركة.
التبريد المتفوق : يدير مكونات TDP عالية بشكل فعال.
مرونة التصميم : أحجام المعجبين القابلة للتعديل أو تكوينات التبريد السائل.
الاكضاء : أصغر من أحواض الحرارة السلبية للتبريد المكافئ.
التكلفة : أعلى النفقات الأولية والتشغيلية.
الضوضاء : يمكن للمشجعين تعطيل البيئات الهادئة.
استخدام الطاقة : يزيد من استهلاك الطاقة.
الموثوقية : تحريك فشل المخاطر مع مرور الوقت.
نصيحة عملية : تنظيف المعجبين بانتظام لمنع تراكم الغبار ، والتي يمكن أن تقلل من كفاءة التبريد. مراقبة أداء المروحة للقبض على علامات الفشل المبكرة.
توفر أحواض الحرارة السلبية فوائد فريدة من نوعها ولكن لها قيود. دعونا نستكشف ما الذي يجعلها مناسبة أم لا لمشروعك.
تشمل مزايا الأحواض الحرارية السلبية الموثوقية ، والتشغيل الصامت ، وعدم استهلاك الطاقة ، وتكلفة أقل. العيوب هي سعة تبريد محدودة وحجم أكبر للتبريد المكافئ مقارنة مع أحواض الحرارة النشطة.
الموثوقية : لا توجد إخفاقات ميكانيكية تضمن الأداء على المدى الطويل.
الصمت : مثالي للتطبيقات الحساسة للضوضاء.
لا استخدام الطاقة : يقلل من تكاليف الطاقة.
التكلفة المنخفضة : الاستثمار الأولي بأسعار معقولة.
تبريد محدود : غير فعال للأحمال الحرارية العالية.
الحجم : تصميمات أكبر مطلوبة للتبريد المماثل.
اعتماد تدفق الهواء : يختلف الأداء مع الظروف البيئية.
اختر المصارف الحرارية السلبية عندما:
الأحمال الحرارية منخفضة إلى معتدلة.
الصمت أمر بالغ الأهمية.
كفاءة الطاقة هي أولوية.
النصيحة العملية : اختبار أداء بالمرض الحراري السلبي في الظروف الواقعية لضمان التبريد الكافي. استخدم مواد الموصلية عالية مثل النحاس لتحقيق نتائج أفضل.
التكلفة هي عامل رئيسي في أي مشروع. كيف تتراكم أحواض الحرارة النشطة والسلبية مالياً؟
تحتوي المصارف الحرارية النشطة على تكاليف أعلى أعلى بسبب المشجعين أو المضخات وتحمل تكاليف الطاقة المستمرة. تعد أحواض الحرارة السلبية أرخص للشراء وليس لها تكاليف تشغيلية ، مما يجعلها فعالة من حيث التكلفة للتطبيقات المنخفضة الحرارة.
تشمل المصارف الحرارية النشطة تكاليف المشجعين أو أنظمة التبريد السائل ، مما يزيد من سعرها مقارنة بالتصميمات السلبية الأبسط.
تستهلك الأحواض الحرارية النشطة الطاقة (على سبيل المثال ، 1-5W للجماهير) ، مما يزيد من تكاليف الكهرباء. أحواض الحرارة السلبية لها تكاليف تشغيلية.
بالنسبة للتطبيقات عالية الحرارة ، يبرر أداء الحراس الحراري النشط تكلفته. لسيناريوهات الحرارة المنخفضة ، توفر أحواض الحرارة السلبية وفورات أفضل على المدى الطويل.
نصيحة عملية : حساب التكلفة الإجمالية ، بما في ذلك استخدام الطاقة ، على مدى عمر الجهاز. اختر أحواض الحرارة السلبية لمشاريع واعية للميزانية منخفضة.
تهم كفاءة الطاقة ، خاصة بالنسبة للتصميمات المستدامة. ما هو نوع المشاركون الحراري الذي يستخدم طاقة أقل؟
أحواض الحرارة السلبية أكثر كفاءة في استخدام الطاقة ، ولا تستهلك أي قوة لأنها تعتمد على الحمل الحراري الطبيعي. تتطلب أحواض الحرارة النشطة ، على الرغم من فعاليتها ، طاقة للجماهير أو المضخات ، مما يقلل من كفاءة الطاقة الخاصة بها.
يستخدم المشجعون عادة 1-5W ، في حين أن أنظمة التبريد السائل قد تستهلك المزيد ، اعتمادًا على حجم المضخة وتدفق سائل التبريد.
تقلل أحواض الحرارة السلبية من استخدام الطاقة ، مما يقلل من بصمة الكربون ، وهو أمر بالغ الأهمية للتصميمات الصديقة للبيئة.
بالنسبة لمشاريع الحوسبة التي تعمل بالبطاريات أو الخضراء ، تقلل أحواض الحرارة السلبية من سحب الطاقة ، مما يعزز الاستدامة.
النصيحة العملية : إعطاء الأولوية للحوض الحرارية السلبية للتطبيقات الحساسة للطاقة. مراقبة استخدام الطاقة النشط للحرارة الحرارية لتحسين الكفاءة.
تتفوق الأحواض الحرارية النشطة في تبريد الإلكترونيات عالية الحرارة مثل أجهزة الكمبيوتر والخوادم للألعاب ولكنها تأتي مع تكاليف أعلى ، والضوضاء ، واستهلاك الطاقة. توفر أحواض الحرارة السلبية تبريدًا صامتًا وموثوقًا وفعالًا للطاقة للأحمال الحرارية المنخفضة إلى المتوسطة ، كما هو الحال في إضاءة LED أو إلكترونيات المستهلك. يعتمد الاختيار بينهما على احتياجات تبديد الحرارة ، والمساحة ، وتحمل الضوضاء ، والميزانية. تعد الاتجاهات الناشئة ، مثل التصميمات المطبوعة ثلاثية الأبعاد والمواد المتقدمة مثل الجرافين ، حلولًا أكثر كفاءة في المستقبل.
في Winshare Thermal ، نوفر أحواض الحرارة النشطة والسلبية المصممة خصيصًا لاحتياجاتك. تضمن خبرتنا في الإدارة الحرارية تبريدًا موثوقًا وعالي الأداء للإلكترونيات وتطبيقات الطاقة الجديدة. تفضل بزيارة موقعنا على الويب لاستكشاف حلولنا وتحسين أدائك الحراري.
