ما هو تبديد حرارة الصفيحة الباردة السائلة

ال صفيحة سائلة باردة هي تقنية تبديد الحرارة التي تبدد الحرارة واستهلاك الطاقة للمكونات الإلكترونية عالية الطاقة على سطح الصفيحة الباردة عن طريق ترتيب قنوات السوائل داخل صفيحة أو شريط معدني مضغوط ورقيق نسبيًا للسماح بتبادل الحرارة بالحمل الحراري بين السائل والسائل طبق بارد.

أدى الحمل الحراري المتزايد للإلكترونيات عالية الطاقة والدفع نحو حزم أكثر إحكاما إلى تغيير طريقة تفكير المصممين.تكتسب تقنية التبريد السائل قوة دفع في التبريد وتبديد الحرارة في الأجهزة الإلكترونية عالية الطاقة.توفر الألواح الباردة السائلة مزايا أداء كبيرة مقارنة بالحلول التقليدية المبردة بالهواء ، خاصة في تطبيقات تدفق الحرارة العالية والطاقة العالية.

تطبيقات صفيحة التبريد السائل

يتم نشر حلول ألواح التبريد السائل في أنظمة الطاقة المتجددة وأنظمة الجر والمعدات الطبية وأنظمة IGBT وأنظمة أشباه موصلات الطاقة والليزر ومراكز البيانات وتطبيقات الطاقة الصناعية وأنظمة الدفاع وإلكترونيات الطيران وخلايا الوقود وتبريد البطارية وغيرها من الطاقة والحرارة العالية تطبيقات التدفق.

أنواع مختلفة من ألواح التبريد السائل

▪ أنبوب سائل على البارد

▪ مسدس حفر سائل بارد بلاتe

▪ صفيحة التبريد السائل FSW

▪ يموت الصب لوحة السائل الباردة

▪ ألواح التبريد السائلة النحاسية

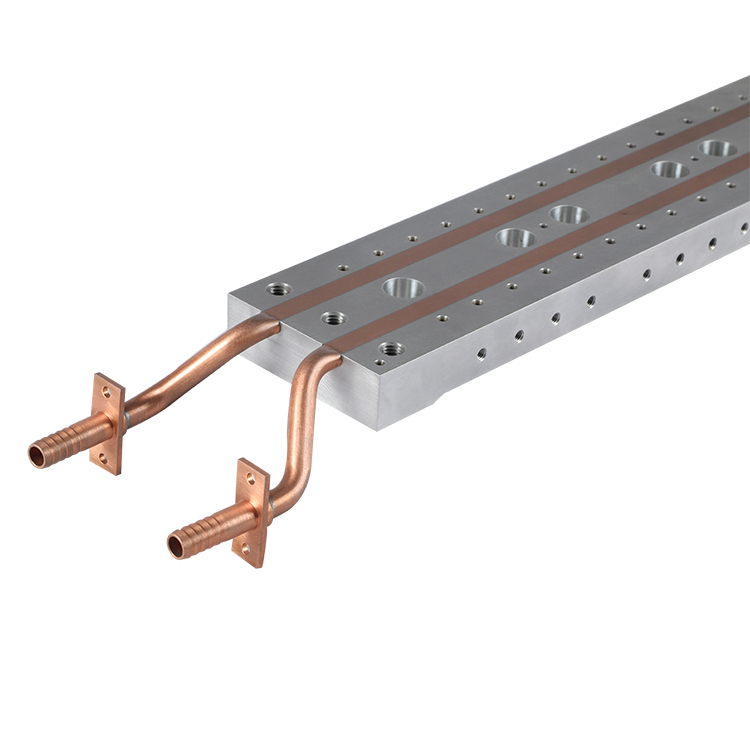

أنبوب سائل على البارد

من المحتمل أن تكون اللوحة الباردة السائلة الأنبوبية هي أبسط شكل من أشكال الصفيحة الباردة حيث يتم تضمين أنبوب بدون وصلات في حامل من النحاس أو الألومنيوم.

اعتمادًا على الخصائص الحرارية المطلوبة والمبرد ، يمكن أن تكون الأنابيب من النحاس أو الفولاذ المقاوم للصدأ.يمكن أن تكون ميكانيكية بسيطة (جافة) مناسبة للضغط أو مناسبة للضغط مع حد إيبوكسي حراري للتخلص من المسامية الدقيقة أو ملحومة لزيادة الأداء الحراري.

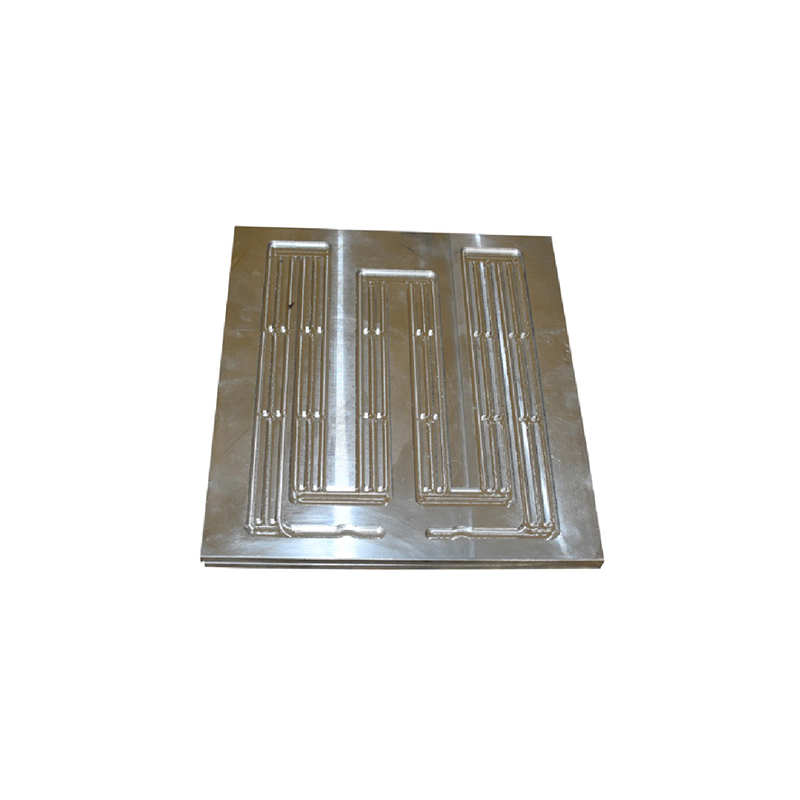

مسدس حفر سائل بارد بلاتe

يتم تصنيع الألواح الباردة السائلة لحفر البندقية عن طريق حفر سلسلة من الثقوب عبر طول لوح الألمنيوم لإنشاء مسارات تدفق متعددة.

يتم حفر الثقوب بشكل عمودي على مسار المائع الرئيسي ثم يتم سدها جزئيًا لإنشاء مسار سائل تبريد مستمر لمسارات مدخل ومخرج السائل.

ميزة هذه الألواح الباردة أنه لا توجد حدود حرارية ، ويتم تصنيع لوح الألمنيوم بدون إجهاد حراري ، مما يسهل تحقيق التسطيح.

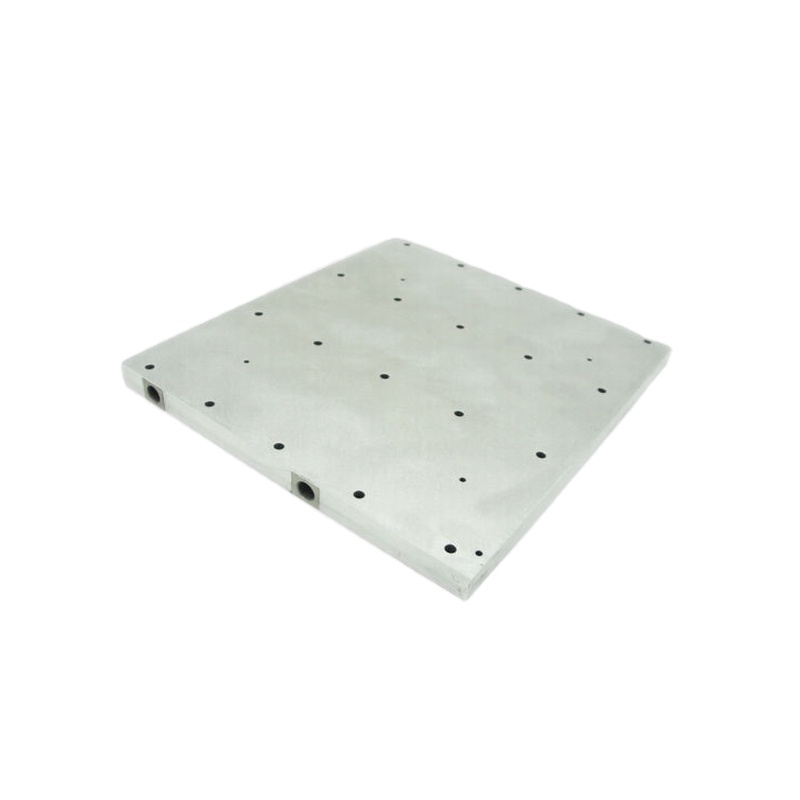

FSW (اللحام بالاحتكاك) لوح سائل بارد

إن الصفيحة الباردة السائلة FSW (اللحام بالاحتكاك) عبارة عن بناء مكون من قطعتين.يتم تشكيل مسار تدفق السائل باستخدام الحاسب الآلي في القاعدة.يمكن أن يكون مسار التدفق معقدًا وحتى أنه يشتمل على زعانف لتحسين سطح نقل الحرارة.

ثم يتم وضع الغطاء الجانبي في تجويف أعلى مسار التدفق وبواسطة FSW (لحام التحريك الاحتكاكي).سطح اللحام النهائي عبارة عن طائرة مقطوعة بالطائرة ، تضيف فتحات مدخل / مخرج وفتحات تثبيت للمكونات.

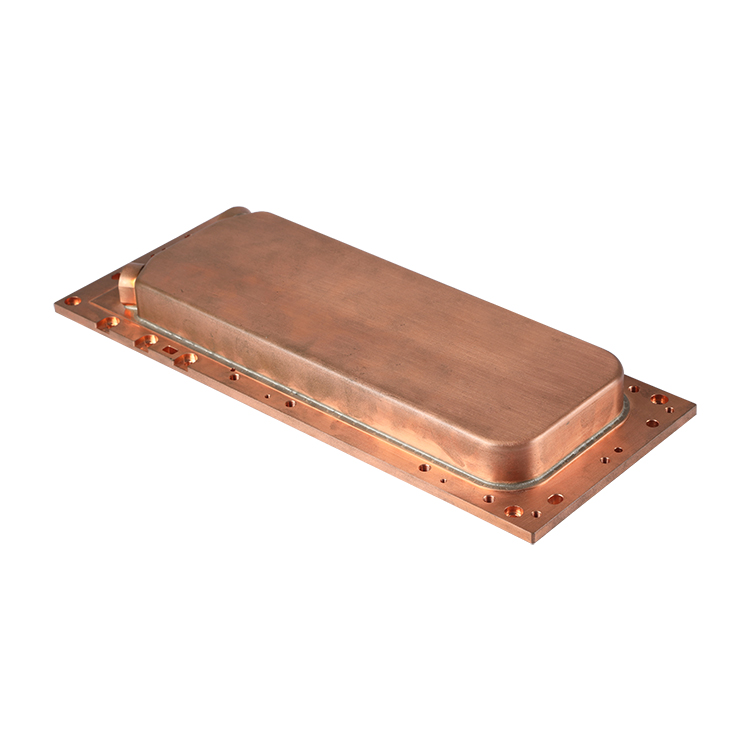

يموت الصب لوحة السائل الباردة

اللوح البارد السائل يموت الصب عبارة عن بناء مكون من قطعتين للألواح الباردة السائلة المعقدة ذات الحجم الكبير.

يمكن دمج الميزات الداخلية والخارجية المتعددة في أداتين من أدوات الصب.بعد الصب ، يمكن ربط النصفين ببعضهما عن طريق اللحام أو باستخدام راتنجات الايبوكسي.

ألواح التبريد السائلة النحاسية

تُستخدم هذه الألواح الباردة عادةً في تصميمات عالية الأداء تتطلب مقاومة حرارية منخفضة وموثوقية فائقة خالية من التسرب.إنها تمنح المصممين أقصى قدر من المرونة في تحديد المقاومة الحرارية ، وتدفق الحرارة ، وانخفاض الضغط ، ومسار السوائل ، والحجم ، والشكل ، وصلابة المواد ، وهندسة السطح ، والقدرة على تركيب المكونات على جانبي اللوحة.يمكن إنشاء الميزات الداخلية عن طريق معالجة العاكسات والزعانف من المواد الأساسية أو إدخال زعانف الألمنيوم المموج عالية الأداء.
