ما هي المواد المستخدمة في الأطباق الباردة؟

المواد الأولية المستخدمة في لوحات باردة هي الألومنيوم والنحاس والنحاس الأصفر، والألمنيوم هو الأكثر شيوعًا بسبب توازن التوصيل الحراري والوزن والتكلفة.بالإضافة إلى ذلك، يتم استخدام الجرافيت والفولاذ المقاوم للصدأ في تطبيقات محددة حيث تكون خصائصها الفريدة مفيدة.

المواد الأولية المستخدمة في الأطباق الباردة

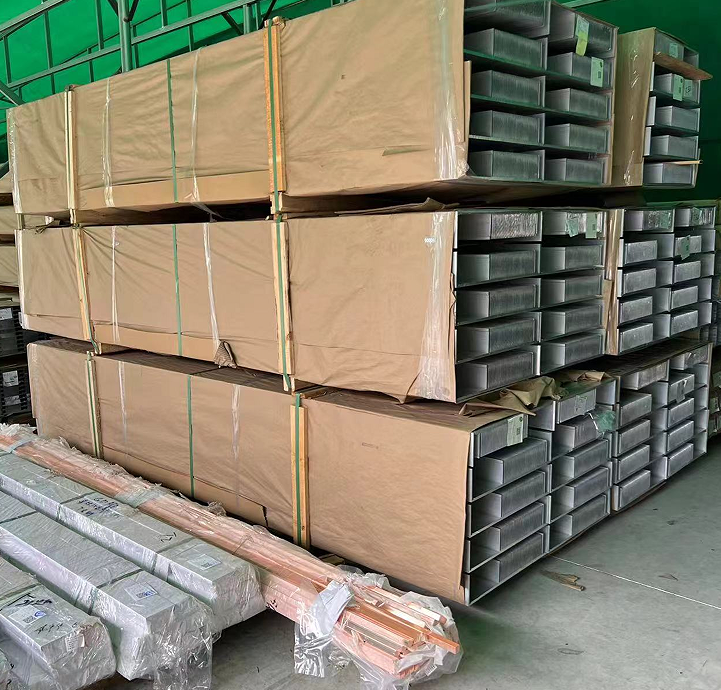

1. الألومنيوم

· سبائك مشتركة: AL6061 وAL6063.

· مزايا: يُفضل الألومنيوم بسبب موصليته الحرارية الجيدة، وطبيعته الخفيفة، وفعاليته من حيث التكلفة، وسهولة التصنيع.هذه الخصائص تجعله خيارًا مثاليًا لمختلف التطبيقات في الإدارة الحرارية.

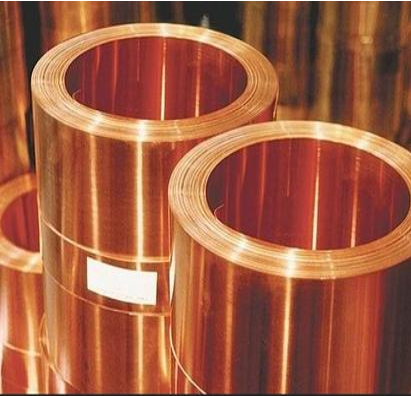

2. نحاس

· مزايا: يتمتع النحاس بموصلية حرارية عالية، وهو ضروري لنقل الحرارة بكفاءة.غالبًا ما يتم استخدامه في أجزاء معينة من الألواح الباردة، مثل الأنابيب، لزيادة الأداء الحراري إلى أقصى حد.

3. نحاس

· الاستخدام: يُستخدم النحاس عادةً في الموصلات نظرًا لسهولة تصنيعه وتصنيعه بالنحاس، مما يضمن توصيلات موثوقة ومتينة في مجموعات الألواح الباردة.

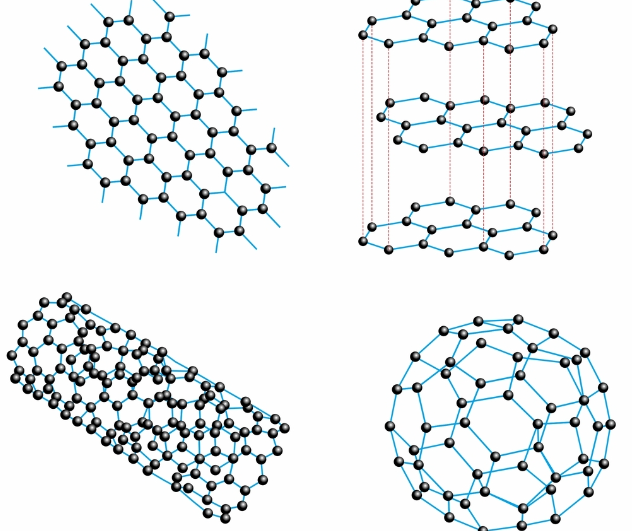

4. الجرافيت

· مزايا: يستخدم الجرافيت بسبب موصليته الحرارية الممتازة وخفة وزنه.إنه مفيد بشكل خاص في التطبيقات التي تتطلب أداءً حراريًا عاليًا مع الحد الأدنى من الوزن.

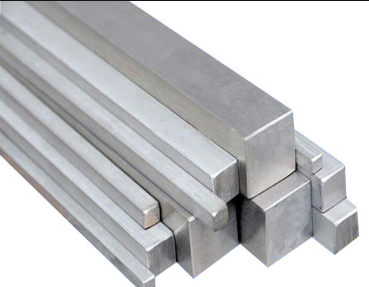

5. الفولاذ المقاوم للصدأ

· مزايا: يوفر الفولاذ المقاوم للصدأ توصيلًا حراريًا جيدًا وقوة عالية ومقاومة للتآكل، مما يجعله مناسبًا لبعض التطبيقات الصعبة.

مواد إضافية ومعالجات سطحية

المعالجات السطحية

· Surtec 650 والأنودة: يتم تطبيق هذه المعالجات على الألواح الباردة لتعزيز مقاومة التآكل والمتانة، مما يؤدي إلى إطالة عمر المكونات.

المواد العازلة

· مواد: يتم استخدام EPDM والسيليكون ورغوة البولي يوريثان بشكل شائع للعزل الكهربائي والختم داخل مجموعات الألواح الباردة.تمنع هذه المواد حدوث دوائر كهربائية قصيرة وتوفر الختم اللازم ضد العناصر البيئية.

عمليات التصنيع واعتبارات المواد

التصنيع باستخدام الحاسب الآلي

· الدقة والموثوقية: يتم استخدام التصنيع باستخدام الحاسب الآلي على نطاق واسع لإنتاج ألواح الألمنيوم والنحاس الباردة نظرًا لقدرتها على إنشاء أشكال هندسية معقدة بدقة.تضمن هذه العملية الإنتاج الدقيق للتصميمات المعقدة اللازمة للإدارة الحرارية الفعالة.

التصنيع المضاف

· المرونة: يسمح التصنيع الإضافي بإنتاج أشكال معقدة يصعب تحقيقها بالطرق التقليدية.وهو مفيد بشكل خاص في التطبيقات البحثية والصناعات مثل الطيران.

الترابط والبثق

· الترابط: يضمن دقة أبعاد عالية وتشطيبًا فائقًا للسطح، وهو أمر بالغ الأهمية لأداء الألواح الباردة.

· البثق: طريقة فعالة من حيث التكلفة لإنتاج أشكال مختلفة بسرعة، ويشيع استخدامها لإنشاء ألواح الألومنيوم الباردة.

Hydroforming

· مزايا: يؤدي التشكيل المائي إلى إنشاء أشكال معقدة في الألواح الباردة، خاصة عند الحاجة إلى تصميمات معقدة.تتضمن هذه العملية استخدام سائل عالي الضغط لتشكيل المعدن، مما يوفر المرونة في التصميم والقوة في المنتج النهائي.

سوائل التبريد وتوافق المواد

السوائل الشائعة

· مخاليط الماء والجليكول/الماء هي سوائل التبريد الأكثر استخدامًا.يعد ضمان التوافق بين مواد السوائل والألواح الباردة أمرًا ضروريًا لمنع التآكل.

إعتبارات خاصة

· مياه عالية الجودة أو منزوعة الأيونات: يستخدم لتجنب الشوائب التي قد تسبب التآكل أو القشور.

· إيثيلين جليكول والبروبيلين جليكول تم اختيارها للتطبيقات التي تتطلب نقاط تجمد منخفضة، مما يضمن التشغيل الفعال في البيئات الباردة.

الاتجاهات الناشئة في تصنيع الألواح الباردة

مواد متطورة

· استكشاف: الأبحاث مستمرة حول مواد جديدة يمكنها تقديم أداء حراري أفضل، ووزن أقل، وتحسين متانة الألواح الباردة.وهذا يشمل المركبات المتقدمة والسبائك المعدنية الجديدة.

التخصيص الخاص بالصناعة

· التخصيص: يقوم المصنعون بشكل متزايد بتصميم تصميمات لألواح التبريد لتلبية احتياجات الإدارة الحرارية المحددة لمختلف الصناعات، مثل صناعة السيارات والفضاء والحوسبة عالية الأداء.

مراقبة الجودة في تصنيع الألواح الباردة

طرق الاختبار

· الاختبارات غير المدمرة (NDT): تقنيات مثل الفحص بالأشعة السينية، والاختبار بالموجات فوق الصوتية، والتصوير الحراري تضمن سلامة الألواح الباردة دون إتلافها.

· اختبار المدمرة: يتضمن طرقًا مثل اختبار الشد واختبار ضغط الانفجار للتحقق من القوة الميكانيكية ومتانة المواد المستخدمة في الألواح الباردة.

من خلال فهم المواد المختلفة وعمليات التصنيع المستخدمة في الألواح الباردة، يمكننا أن نقدر بشكل أفضل تعقيدات تحسين حلول الإدارة الحرارية عبر الصناعات المختلفة.

ملخص

باختصار، الألومنيوم والنحاس والنحاس هي المواد الأساسية المستخدمة في الألواح الباردة، مع استخدام الجرافيت والفولاذ المقاوم للصدأ أيضًا في تطبيقات محددة.توفر كل مادة مزايا فريدة من حيث التوصيل الحراري والوزن والتكلفة.

للحصول على أفضل حلول الإدارة الحرارية، فكر في ذلك وينشير الحرارية. كخبراء في هذا المجال، نحن نقدم لوحات باردة مخصصة مصممة لتلبية متطلباتك المحددة.سواء كنت بحاجة إلى مواد عالية الأداء، أو معالجات سطحية متخصصة، أو عمليات تصنيع متقدمة، يمكن أن توفر Winshare Thermal الحل الأمثل لاحتياجات الإدارة الحرارية الخاصة بك.دعنا نساعدك على تحقيق الأداء الفائق والموثوقية في تطبيقاتك.
