كيفية اختيار المشتت الحراري؟

تصفح الكمية:16     الكاتب:محرر الموقع     نشر الوقت: 2024-12-11      المنشأ:محرر الموقع

بالوعة الحرارة تلعب دورًا حيويًا في ضمان أداء وعمر الأجهزة الإلكترونية. من خلال تبديد الحرارة الناتجة عن المكونات بشكل فعال، يمنع المشتت الحراري المختار بشكل صحيح ارتفاع درجة الحرارة ويحافظ على موثوقية الجهاز. لا يعد اختيار المشتت الحراري المناسب متطلبًا فنيًا فحسب، بل يعد أيضًا مفتاحًا لتحسين الكفاءة والتحكم في التكاليف. توفر هذه المقالة إرشادات شاملة حول اختيار المشتت الحراري الأنسب لتطبيقك.

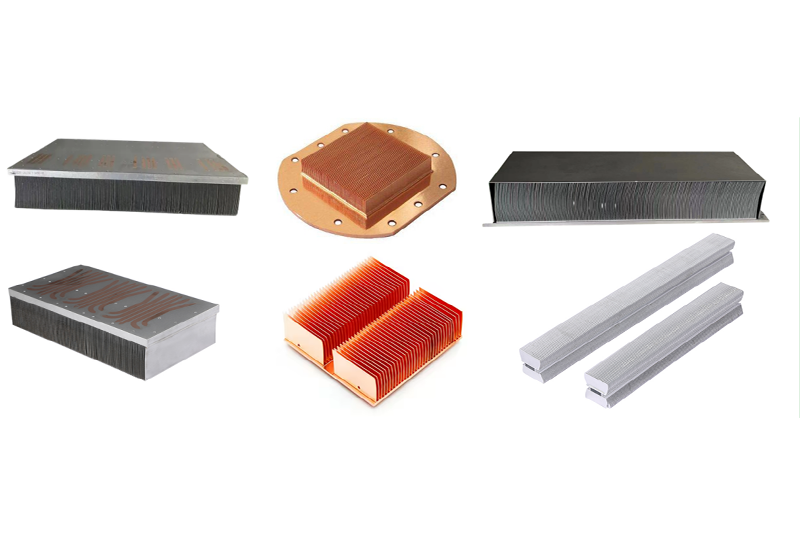

كيفية الاختيار من بين مجموعة متنوعة من المبددات الحرارية

العوامل الرئيسية في اختيار المشتت الحراري

1. تبديد الطاقة (س)

يعد تحديد تبديد الطاقة للمكون هو الخطوة الأولى في اختيار المشتت الحراري. تمثل هذه القيمة، المقاسة بالواط (W)، الحد الأقصى للحرارة المتولدة في ظل ظروف التشغيل. معرفة هذه القيمة يساعد في تقدير الأداء الحراري المطلوب للمشتت الحراري.

2. المقاومة الحرارية (Rθ)

تقيس المقاومة الحرارية مدى فعالية المشتت الحراري في نقل الحرارة من المكون إلى البيئة المحيطة. تتم كتابة الصيغة عادة على النحو التالي:

صيغة حساب المقاومة الحرارية (Rθ)

أين:

1. الرموز في صيغة حساب المقاومة الحرارية (Rθ) - درجة حرارة الوصلة القصوى هي أقصى درجة حرارة تقاطع للمكون.

2. الرموز في معادلة حساب المقاومة الحرارية (Rθ) هي درجة الحرارة المحيطة.

3. Q هو تبديد الطاقة.

يشير انخفاض RθR_ hetaRθ إلى تبديد حرارة أكثر كفاءة. كن على دراية بالمكونات الأساسية الثلاثة للمقاومة الحرارية:

1. Rθjc (الوصلة إلى العلبة): المقاومة الحرارية بين وصلة المكون وحالته.

2. Rθcs (حالة الغرق): المقاومة الحرارية بين علبة المكون وسطح المشتت الحراري.

3. Rθsa (الغرق في الهواء): المقاومة الحرارية بين المشتت الحراري والهواء المحيط.

3. اختيار المواد

يؤثر اختيار المادة المناسبة بشكل كبير على أداء المشتت الحراري. هناك خياران شائعان هما الألومنيوم والنحاس:

lالألومنيوم

nالايجابيات: خفيفة الوزن، وفعالة من حيث التكلفة، والتوصيل الحراري الجيد.

nالتطبيقات: مناسب لمعظم السيناريوهات القياسية، خاصة تلك التي تهتم بالوزن والميزانية.

lنحاس

lالايجابيات: الموصلية الحرارية ممتازة وتبديد الحرارة.

lسلبيات: أثقل وأغلى.

lالتطبيقات: مثالي للتطبيقات أو الأنظمة عالية الطاقة ذات المتطلبات الحرارية الصارمة.

4. التصميم والهيكل

يؤثر تصميم المشتت الحراري بشكل كبير على كفاءة التبريد والأداء الحراري:

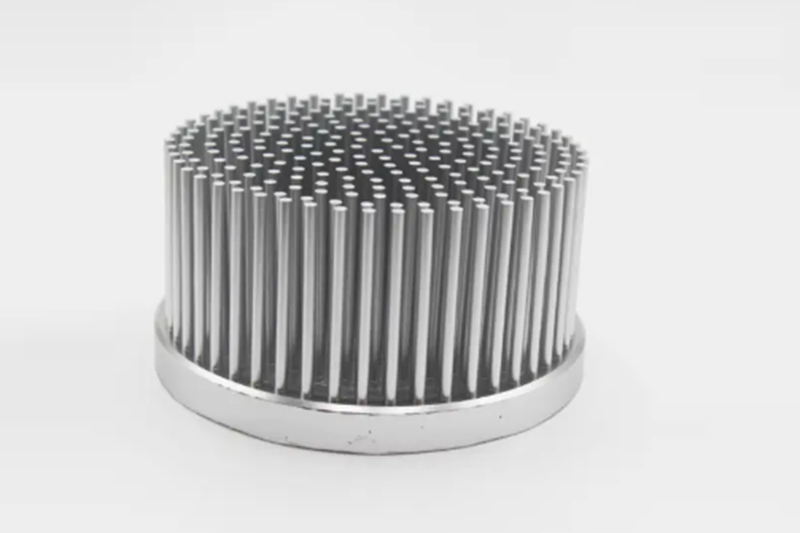

lالمشتتات الحرارية ذات الزعانف

nمناسبة لتدفق الهواء متعدد الاتجاهات.

nشائع في الأنظمة التي لا يمكن التحكم في تدفق الهواء فيها بشكل صارم.

المشتتات الحرارية ذات الزعانف

lالمشتتات الحرارية ذات الزعانف المستقيمة

nالأمثل لتدفق الهواء الخطي، أحادي الاتجاه.

nيُستخدم غالبًا في التطبيقات التي تحتوي على مراوح مخصصة لتوجيه الهواء في اتجاه واحد.

المشتتات الحرارية ذات الزعانف المستقيمة

lمشتتات حرارية ذات زعانف متوهجة

nتقليل مقاومة تدفق الهواء وتعزيز التبريد في الأماكن الضيقة.

nمناسب للأجهزة المدمجة ذات مسارات تدفق الهواء المحدودة.

مشتتات حرارية ذات زعانف متوهجة

اختر تصميمًا متوافقًا مع تصميمك ظروف تدفق الهواء ومتطلبات عامل الشكل.

5. قيود الحجم والمساحة

في حين أن المشتتات الحرارية الأكبر حجمًا توفر أداءً حراريًا أفضل بشكل عام، إلا أنها يجب أن تتناسب مع المساحة المتاحة. يعتبر:

1. تخطيط المكون: تجنب التداخل أو التداخل مع الأجزاء الأخرى.

2. جماليات النظام: مناسب بشكل خاص للإلكترونيات الاستهلاكية ذات القيود المحددة في الحجم أو المظهر.

يوازن بين الأداء والحجم لتلبية الاحتياجات الحرارية دون المساس بالتصميم العام.

6. مواد التثبيت والواجهة

التثبيت السليم والجودة مواد الواجهة الحرارية (TIMs) تعتبر حاسمة لنقل الحرارة بكفاءة:

1. TIMs (معجون/وسادات حرارية): ملء الفجوات المجهرية بين المكون والمشتت الحراري، مما يقلل Rθcs (حالة الغرق).

2. تقنيات التركيب: يجب أن توفر المشابك أو البراغي أو المواد اللاصقة ضغطًا كافيًا لتحقيق الاتصال الأمثل.

نصيحة للمحترفين: افحص TIMs بشكل دوري بحثًا عن التآكل أو التدهور، حيث قد تنخفض كفاءتها بمرور الوقت.

7. بيئة التبريد

الإدارة الحرارية تختلف الاحتياجات بين الحمل الحراري الطبيعي والقسري:

lالحمل الحراري الطبيعي

nيعتمد على ارتفاع الهواء الساخن وتدفق الهواء السلبي.

nمناسبة لتطبيقات الطاقة المنخفضة أو عندما تكون المراوح غير عملية.

lالحمل القسري

nيستخدم المراوح لزيادة تدفق الهواء وتحسين نقل الحرارة.

nضروري للأنظمة عالية الطاقة أو الإلكترونيات عالية الكثافة.

يعد فهم اتجاه وسرعة تدفق الهواء في جهازك أمرًا أساسيًا لاختيار تصميم المشتت الحراري المناسب.

8. اعتبارات التكلفة

غالبًا ما تؤثر قيود الميزانية اختيار بالوعة الحرارة:

1. تحسين الأداء مقابل التكلفة: الإفراط في الهندسة يمكن أن يكون مكلفًا، في حين أن قلة الهندسة يمكن أن تؤدي إلى الانهاك والفشل.

2. شركاء تصنيع موثوقون: يقدم الموردون الجيدون أسعارًا تنافسية وخبرة هندسية وجودة ثابتة.

نصائح متقدمة لتحسين اختيار المشتت الحراري

lأدوات المحاكاة

nاستخدم ديناميكيات الموائع الحسابية (CFD) أو برامج مشابهة لنمذجة تدفق الهواء وتوزيع درجة الحرارة، وتوجيه خيارات التصميم المبنية على البيانات.

lتعاون الخبراء

nالشراكة مع شركات الإدارة الحرارية المتخصصة لمواجهة التحديات الفريدة.

nالتخصيص: من المواد إلى هندسة الزعانف، يمكن أن يؤدي حل المشتت الحراري المخصص إلى تحسين الأداء الحراري بشكل كبير.

خاتمة

اختيار الحق تقليل الحرارة يتطلب تحقيق التوازن بين عوامل متعددة - تبديد الطاقة، والمقاومة الحرارية، واختيار المواد، والتصميم، والميزانية. من خلال تحديد الأولويات التحليل الحراري و تصميم يركز على المستخدم، يمكنك إطالة عمر المنتج وتعزيز الموثوقية وتحقيق الأداء الأمثل.
