لحام التحريك الاحتكاكي: كل ما تحتاج إلى معرفته

تصفح الكمية:52     الكاتب:محرر الموقع     نشر الوقت: 2022-03-31      المنشأ:محرر الموقع

يتضمن لحام الدمج الاحتكاكي المختصر (FSW) عملية الانضمام إلى الحالة الصلبة والتي تستخدم حرارة احتكاكية تم إنشاؤها من خلال أداة دوارة تحتاج إلى ربط المواد.يتم غمر الأداة غير القابلة للاستهلاك ، جنبًا إلى جنب مع مسبار الكتف والملف الشخصي ، وتدويرها في الواجهة داخل قطعي العمل.ثم يمر عبر خط المفصل ، مما يتسبب في أن تصبح المادة ساخنة وتلين.يعمل الكتف مثل هذه المادة الملدنة ، والتي يتم خلطها ميكانيكيًا لغرض إنتاج لحام طور صلب.

FSW هي أيضًا صديقة للبيئة لأنها لا تنتج أي ترشيش أو دخان أو أشعة فوق بنفسجية

تستخدم في تقنية الأدوات الآلية ، مما يجعل العملية سهلة للغاية للتشغيل الآلي ، وقابلة للتكرار بدرجة عالية بالإضافة إلى تقليل الحاجة إلى عمال اللحام الماهرين.

ما هو لحام الدمج الاحتكاكي؟


يجري عملية الحالة الصلبة الاحتكاك يحدث لحام يعمل بأدوات غير مستهلكة يتم غمرها وتدويرها في قطع العمل.عندما تتحرك الأداة عبر الواجهة ، فإنها تجعل المادة أكثر نعومة وتسخينًا.

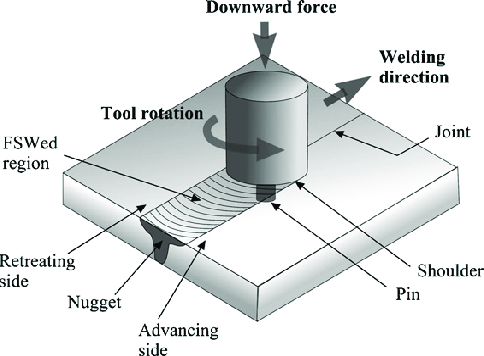

الاحتكاك يحدث لحام

مقدمة للتكنولوجيا المتقدمة لحام الدمج الاحتكاكي

تقنية Twin Stir TM

يتضمن المفهوم زوجًا من الأدوات المطبقة على جوانب متقابلة من جميع قطع العمل ويتم إزاحتها ببطء في اتجاه السفر.دائمًا ما يكون الدوران المعاكس متزامنًا على الوجهين ويعمل مع ممرات اللحام المدمجة التي لها مزايا معينة

Twin-stir ™ متوازي

إنه يتيح لجميع العيوب المرتبطة بلحام التراكب التي يجب وضعها على كل 'الداخل' بين اللحامين.تتغلب هذه التقنية دائمًا على مشكلات 'ترقق الصفائح'.

Tandem Twin-stir ™

يمكن تطبيقه على جميع وصلات اللحام الاحتكاكية التقليدية وإزالة عزم الدوران التفاعلي.وبشكل أكثر تحديدًا ، لا تعمل التقنية الترادفية على تحسين تكامل اللحام من خلال التجزئة والتشتت فحسب ، بل تحافظ أيضًا على الأكسيد المتبقي داخل منطقة اللحام من خلال الأداة التالية.

Twin-stir ™ متداخلة

هذا يعني أنه يمكن إنشاء منطقة لحام واسعة بارزة.الأهم من ذلك ، يمكن وضع الأدوات أمام وجوانب الأخرى قليلاً ، وبالتالي يتداخل نصف المجس الثاني مع مناطق اللحام السابقة.

تطوير وتطبيق تكنولوجيا اللحام بالضجة الاحتكاكية

تُستخدم هذه العملية بشكل أساسي في الصناعة للانضمام إلى سبائك الألومنيوم بناءً على جميع الدرجات ، سواء كانت عبارة عن cas بالإضافة إلى ملفوفة أو مقذوفة.وقد ثبت أيضًا أن FSW تقوم بلحام سبائك الألومنيوم جنبًا إلى جنب مع وصلات تناكبية بسماكة تتراوح بين 0.3 مم و 75 مم حتى في ممر واحد ، وهذا يعتمد أيضًا على درجة السبيكة جنبًا إلى جنب مع قدرة ماكينة FSW المحددة.

تم استخدام FSW لسنوات عديدة في مجموعة متنوعة من التطبيقات في صناعات مختلفة بما في ذلك صناعة الطيران وبناء السفن والسكك الحديدية إلى الإلكترونيات ، حتى بما في ذلك صواني بطاريات EV.

تشمل خيارات المواد الأخرى التي تم دمجها مع FSW

lالمغنيسيوم،

lالتيتانيوم ،

lنحاس،

lكما تم استكشاف سبائك النيكل والصلب والبلاستيك وكذلك مركبات المصفوفة المعدنية (MMC).تُظهر هذه العملية أيضًا القدرة على الانضمام إلى مجموعات غير متشابهة مرتبطة بمواد معينة بما في ذلك الألومنيوم إلى الفولاذ.

ماهي المزايا؟

يوفر لحام الدمج الاحتكاكي الكثير من المزايا مقارنة بعمليات اللحام بالقوس الكهربائي التقليدية الأخرى.وتشمل هذه:

نظرًا لكونها عملية لحام ذات حالة صلبة ، فإن FSW تعتبر خالية من العيوب إلى حد كبير من كل طريقة ربط دون التكسير الساخن والمسامية بالإضافة إلى تشققات التصلب.بسبب درجات حرارة المواد المنخفضة ، هناك انخفاض كبير في الانكماش إلى جانب التشوه في المادة المعينة التي يتم ربطها.علاوة على ذلك،

لا يلزم استخدام مواد حشو ، جنبًا إلى جنب مع غاز التدفق أو التدريع لسبائك الألومنيوم.

يمكن أن تعمل في جميع المواقف

امتلاك خواص ميكانيكية جيدة تجعله مثاليًا لسبائك الألومنيوم وعادة ما يعادل أو يمكن أن يتجاوز تلك المواد التي يمكن الحصول عليها من خلال إكمال العمليات.

كفاءة الطاقة

كما أنها قادرة على الانضمام إلى العديد من سبائك الألومنيوم 'غير القابلة للحام' ، مثل تلك التي تنتمي إلى سلسلة 2xxx plus 7xxx.أيضًا ، لا توجد متطلبات مطلوبة لطرق إعداد الحواف الخاصة في معظم التطبيقات

ما هي العيوب؟

على الرغم من أن لحام الدمج الاحتكاكي يوفر العديد من المزايا ، إلا أن هناك بعض العيوب المرتبطة بهذه العملية.وتشمل هذه:

lفتحة الخروج التي تركت بعد سحب العملية أو الأداة من المواد المراد ربطها ؛لذلك ، قد يكون هذا عادةً مسؤولاً عن تصميم هذا الجزء أو من خلال استخدام علامات تبويب التشغيل / الإيقاف.

lالحاجة إلى قوى سفلية فعالة وكبيرة جنبًا إلى جنب مع قوى اجتياز مما يعني أن التثبيت على هذا الجزء يجب أن يتم ربطه بشكل أكبر من اللحامات القوسية.

lيجب ربط الفجوات بين هذه الأجزاء والتحكم فيها حيث لا ينبغي استخدام مواد حشو في هذه العملية.

لماذا يعتبر لحام الدمج الاحتكاكي التكنولوجيا الخضراء

يُعرف لحام الدمج الاحتكاكي بالتكنولوجيا الخضراء نظرًا لملاءمته للبيئة بالإضافة إلى كفاءة الطاقة.على عكس اللحام الانصهار القياسي الآخر ، لا شك في أن لحام الدمج الاحتكاكي لا يستخدم فعليًا أي أبخرة أو مواد استهلاكية أو مولدة ضارة.وذلك لأن عملية اللحام لا تتطلب أي معدن حشو بالإضافة إلى غاز التدريع ، وبالتالي لا يمكن إنشاء انبعاثات ضارة.

خبرتنا

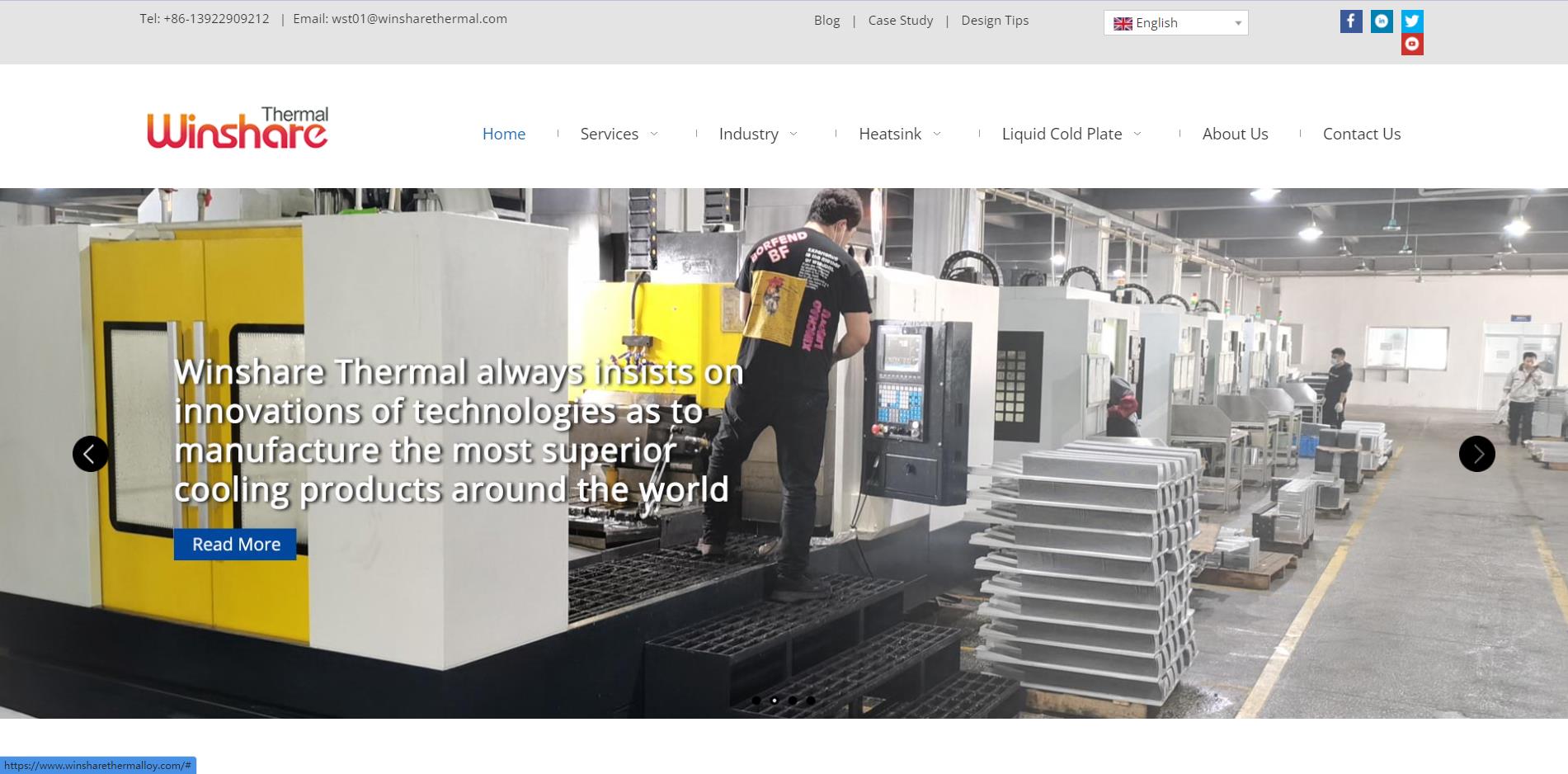

الاحتكاك-التحريك-اللحام -1


وين شير خضع للعديد من عمليات اللحام بالتحريك الاحتكاكي وطور معرفة واسعة جدًا على مدار سنوات عديدة من التطوير والبحث.قادنا هذا إلى إنشاء عدد من المتغيرات والعمليات المرتبطة بها ، مثل Bobbin FSW و Supported FSW و Stationary Shoulder FSW بالإضافة إلى AdStir.

تتمتع Winsharethermolly Systems بسجل حافل مثبت (مع وجود أكبر قاعدة مثبتة لجميع أنظمة اللحام بالاحتكاك) والخبرة المهنية التي تحتاجها وتوفير حل ذكي للحام التحريك الاحتكاك لجميع أغراضك هي مسؤوليتنا.

جعلت خبرتنا بالإضافة إلى قدراتنا التقنية ، إلى جانب الالتزام بالتحسين والابتكار تقنية I-STIR الخاصة بنا حل FSW رائعًا لأنها توفر لك مزايا في جميع الطرق المحددة للغاية.

أسئلة وأجوبة

1. ما هي المواد التي يمكنك استخدامها في لحام التحريك الاحتكاكي؟

المواد التي يمكنك استخدامها في Weldable بواسطة Friction Stir

lالألومنيوم

lالمغنيسيوم

lسبائك النحاس والنحاس

lالهافنيوم والزركونيوم

lInconel و superalloys

lالصلب والسبائك الحديدية

lالتيتانيوم

lمواد متباينة

2. ما هو الاختلاف الرئيسي بين تحريك الاحتكاك ولحام الاحتكاك؟

اللحام بالاحتكاك (FW) هو طريقة تعمل على مبدأ توليد الطاقة الحرارية لجميع عمليات اللحام من خلال الاحتكاك الميكانيكي بين جميع الأجزاء الثابتة والأجزاء المتحركة.لحام الدمج الاحتكاكي (FSW) هو عملية أخرى تستخدم على نطاق واسع لتصميم الوصلات غير المتشابهة.

3. ما هي معالجة التحريك الاحتكاك؟

يشمل لحام الدمج الاحتكاكي عملية الانضمام إلى الحالة الصلبة والتي تستخدم حرارة احتكاكية تم إنشاؤها من خلال أداة دوارة تحتاج إلى ربط المواد.الأداة غير القابلة للاستهلاك ، جنبًا إلى جنب مع مسبار الكتف والملف الشخصي ، يتم غمرها وتدويرها في الواجهة داخل قطعي العمل.ثم يمر عبر خط المفصل ، مما يتسبب في أن تصبح المادة ساخنة وتلين.

4- من حيث التكلفة ، كيف يتم لحام الدمج الاحتكاكي مقارنة بعمليات اللحام الأخرى؟

لحام الدمج الاحتكاكي هو عملية موفرة للتكلفة لسبائك الألومنيوم وقد تمت مشاركتها من قبل المستخدمين.يُعرف لحام الدمج الاحتكاكي بالتكنولوجيا الخضراء نظرًا لملاءمته للبيئة بالإضافة إلى كفاءة الطاقة.على عكس اللحام الانصهار القياسي الآخر ، لا شك في أن لحام الدمج الاحتكاكي لا يستخدم فعليًا أي أبخرة أو مواد استهلاكية أو مولدة ضارة.

خاتمة

تعتبر جميع عمليات اللحام بالاحتكاك أكثر أمانًا من الناحية البيئية - وأيضًا أكثر أمانًا لأولئك الأشخاص الذين يقومون بهذا العمل - من طرق اللحام التقليدية.

خلاصة القول هي أن جميع تقنيات اللحام بالاحتكاك توفر لحامات متينة وقوية.إنها فعالة من حيث التكلفة ، إلى جانب الحد الأدنى من المشكلات الصحية والتأثير البيئي.
