كيفية التمييز بين مزايا التصميم وعيوب صفيحة التبريد السائل

كيف Dيقضي على Design Advantages و Dمن مساوئ سائل بارد Pمتأخر

يرغب العديد من العملاء في معرفة كيفية التعرف على جودة لوح التبريد السائل ، وهو أمر مهم للغاية.يمكننا التحدث بإيجاز عن بعض المعارف ذات الصلة.

معدل التدفق ل لوح سائل بارد يحدد قطر الأنبوب.بشكل عام ، ستكون مقاومة التدفق كبيرة إذا كان معدل التدفق كبيرًا جدًا.وإذا كان معدل التدفق منخفضًا جدًا ، فسيتم إنفاق مادة الأنبوب جيدًا.يحدد العميل عمومًا القطر الداخلي لمدخل المياه ومخرج الصفيحة الباردة السائلة.لأنه يجب أن يتطابق مع واجهة العميل.يعد التصميم العملي واختيار قناة التدفق الداخلي للطبق السائل البارد هو المكان الذي يختبر فيه المستوى الفني لمهندس التصميم.

وصف موجز لتصميم واختيار قناة التدفق الداخلية للوحة تبريد المياه.

(1) يجب أن يأخذ تصميم الهيكل والحجم المتوازيين من سلسلة العدائين في الاعتبار متطلبات العميل لتوحيد درجة حرارة اللوح المبرد بالماء.على النقيض من ذلك ، يجب أن يأخذ التوصيل المتسلسل في الاعتبار ارتفاع درجة الحرارة ، ومقاومة التدفق ، وما إلى ذلك ، ويجب أن يأخذ الاتصال المتوازي في الاعتبار توحيد تدفق الانقسام وارتفاع درجة الحرارة.

(2) بالنظر إلى قيود العميل على مقاومة تدفق اللوح المبرد بالماء ، فإن بعض نتائج الحساب اليدوي البسيطة لقناة التدفق تكون أكثر دقة.

(3) يجب مراعاة الفرق في تكلفة التصنيع لأشكال العداء المختلفة ، وتكلفة الإنتاج الضخم ضرورية.

(4) القوة الميكانيكية.

(5) تكنولوجيا المعالجة:مختلط

(6) تكاليف التصنيع.

كيفية التمييز بين جودة لوحة تبريد الماء

يمكننا استخدام بعض الأدوات البسيطة لتحديد ألواح التبريد بالماء ذات الإنتاج الضخم.الطريقة التالية تعمل بشكل جيد فقط مع المشعات المشتراة بشكل فردي.

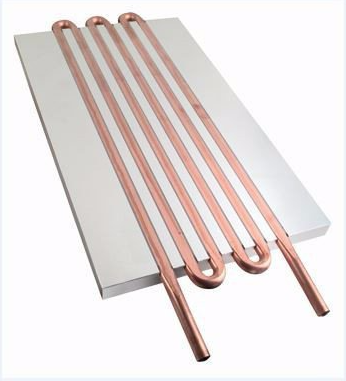

من وجهة نظر المواد ، الألواح المبردة بالماء في السوق مصممة بألواح ألمنيوم مدمجة بأنابيب نحاسية.لوحة التبريد بالماء هذه مصنوعة من سبائك الألومنيوم والنحاس ، وهي فعالة للغاية من حيث التكلفة.تعتمد جودة الألمنيوم والنحاس على وجود شوائب ، أي جودة المواد الخام.

وفقًا للعملية ، يمكن أن تكون المواد هي نفسها ، لكن العملية مختلفة.ومع ذلك ، فإن تأثير المبرد مختلف.يجب أن ينظر إلى العملية من جانبين.الأول هو ما إذا كان يتم تنفيذ الإنتاج وفقًا لرسومات التصميم.الآخر هو أن المعلمات المحددة في الصور يجب فحصها باستخدام أدوات القياس المقابلة.

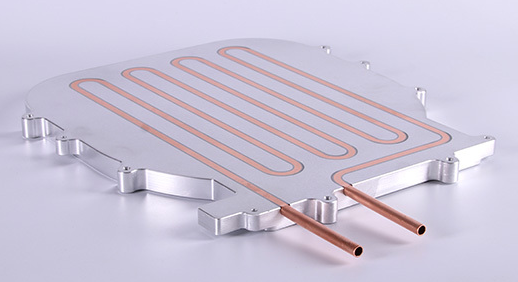

وفقًا لجودة اللوح المبرد بالماء ، ستكون هناك مشاكل في الالتصاق أثناء دمج الأنبوب النحاسي في لوح الألمنيوم.إذا كانت هناك فجوة بين الاثنين ، فسوف تؤثر على تأثير تبديد الحرارة وحتى تسبب تسرب المياه.بالإضافة إلى ذلك ، يتم توصيل الأنبوب النحاسي ولوحة الألمنيوم عن طريق عملية أنبوب مدفون ثم يتم معالجتها عن طريق عملية طحن أو سطح متطاير.لذلك ، فإن اللوح المبرد بالماء بأكمله يشكل طائرة.يمكن أيضًا الحكم على هذه الطائرة جيدًا أو سيئًا لمعرفة ما إذا كانت مسطحة.سواء تم دمج الأنبوب النحاسي ولوحة الألمنيوم في مستو ، أو أن هناك فجوات أو عدم انتظام سيؤثر على تأثير تبديد الحرارة.

من وجهة نظر الأداء ، يتم الحصول على البيانات عن طريق اختبار برنامج المحاكاة.التحقق من البيانات الموجودة على الجهاز ومقارنة البيانات والتحقق مما إذا كانت النتائج تلبي متطلبات التصميم.

يمكن الحكم على مزايا وعيوب تصميم لوحة التبريد المائي تقريبًا من خلال عدة جوانب.إذا كانت المتطلبات أعلى ، يمكنك أن تسأل وين شير للبيانات المقاسة لتبديد الحرارة.إنه أكثر دقة للحكم من خلال البيانات.
