I. المقدمة: الدور الحاسم للألواح الباردة في الإدارة الحرارية لبطارية المركبات الكهربائية
لماذا يعد التحكم في درجة الحرارة أمرًا أساسيًا لأداء بطارية السيارة الكهربائية وعمرها الافتراضي
تؤثر درجة حرارة التشغيل المثالية (عادةً 15-45 درجة مئوية) بشكل مباشر على سعة البطارية وسرعة الشحن وعمر الدورة والسلامة. تعمل الحرارة المفرطة على تسريع نمو طبقة SEI وتحلل الإلكتروليت، بينما تزيد درجات الحرارة المنخفضة من المقاومة الداخلية وتقلل من السعة المتاحة.
الألواح الباردة: قلب أنظمة تبريد بطاريات السيارات الكهربائية
الألواح الباردة عبارة عن مبادلات حرارية مبردة بالسائل يتم وضعها على اتصال مباشر بخلايا أو وحدات البطارية. فهي تمتص الحرارة وتنقلها إلى دائرة التبريد، مما يتيح التحكم الحراري الدقيق حتى في ظل الشحن السريع أو الظروف المحيطة القاسية.
تحديات التصنيع: تصنيع ألواح تبريد موثوقة وعالية الأداء
يجب أن توفر الألواح الباردة الحديثة للمركبات الكهربائية صفر تسرب، وأقصى قدر من نقل الحرارة، وتصميم خفيف الوزن، ومقاومة للاهتزاز، ومسارات تدفق داخلية معقدة، وقابلية تطوير فعالة من حيث التكلفة لإنتاج كميات كبيرة.
ثانيا. فهم اللحام بالتحريك الاحتكاكي (FSW) لإنتاج الألواح الباردة
ما هو لحام الاحتكاك (FSW)؟
FSW عبارة عن عملية ربط في الحالة الصلبة تستخدم أداة دوارة غير قابلة للاستهلاك لتوليد حرارة احتكاكية وتشويه المادة لدونًا، مما يؤدي إلى إنشاء لحام عالي التكامل دون ذوبان المعدن الأساسي.
مزايا FSW في تصنيع الألواح الباردة لبطارية المركبات الكهربائية
قوة وصل فائقة بدون مسامية • تشوه منخفض للغاية • لا حاجة لمعدن حشو • أداء ممتاز مانع للتسرب • عملية صديقة للبيئة بأقل قدر من الأبخرة.
عيوب وقيود FSW
تآكل الأدوات في حالة السبائك الأكثر صلابة • ارتفاع تكلفة المعدات الأولية • يقتصر على المسارات الخطية أو البسيطة ثلاثية الأبعاد • إنتاجية أقل للتصميمات شديدة التعقيد ومتعددة الطبقات.

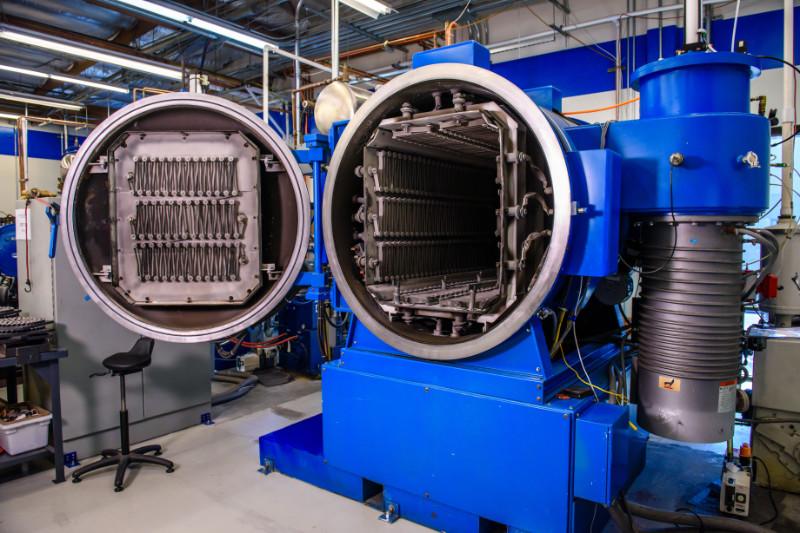

ثالثا. استكشاف اللحام بالفراغ لتصنيع الألواح الباردة
ما هو فراغ مختلط؟
يقوم اللحام الفراغي بربط المكونات عن طريق تسخينها في فرن مفرغ باستخدام معدن حشو ذو نقطة انصهار منخفضة يتدفق عبر الحركة الشعرية، مما ينتج وصلات نظيفة وخالية من التدفق والأكسدة.
مزايا اللحام الفراغي في تصنيع الألواح الباردة لبطارية المركبات الكهربائية
حرية تصميم لا مثيل لها للمضطربات الداخلية المعقدة والهياكل متعددة الطبقات • التجميع الكامل ملحوم بالنحاس في دورة واحدة • مقاومة ممتازة للتآكل • أختام محكمة مانعة للتسرب.
عيوب وقيود اللحام بالفراغ
ارتفاع تكلفة الفرن واستهلاك الطاقة • خطر وجود فراغات إذا كان وضع الحشو غير مثالي • تشوه حراري أكبر من FSW • مطلوب تفاوتات صارمة في الفجوة المشتركة.
رابعا. FSW مقابل اللحام بالفراغ: مقارنة شاملة للألواح الباردة لبطارية السيارة الكهربائية
وجهاً لوجه: مقارنة مؤشرات الأداء الرئيسية
| ميزة | لحام الاحتكاك (FSW) | بالنحاس الفراغي |
|---|---|---|
| تعقيد الهندسة الداخلية | جيد (قنوات أحادية الطبقة) | ممتاز (متعدد الطبقات، المضطربات) |
| قوة المفاصل ومعدل التسرب | ممتاز (صفر عيوب) | ممتاز (محكم) |
| التشويه الحراري | منخفض جدًا | معتدلة إلى عالية |
| إنتاجية الإنتاج | واسطة | عالية للأجزاء المعقدة |
| استثمار رأس المال | عالي | عالية جدا |
متى تختار العملية: عوامل صنع القرار
اختر FSW عندما: يتم إعطاء الأولوية لأقصى قدر من القوة الميكانيكية، والحد الأدنى من التشوه، وتصميمات القنوات الأبسط.
اختر اللحام بالفراغ عندما: يكون الأداء النهائي لنقل الحرارة من خلال الأشكال الهندسية الداخلية المعقدة وإنتاج كميات كبيرة من الأجزاء المعقدة مطلوبًا.
V. الاتجاهات والابتكارات المستقبلية في تصنيع الألواح الباردة لبطاريات السيارات الكهربائية
تشمل التطورات المستمرة أدوات FSW ذات العمر الأطول، والأتمتة الروبوتية، وسبائك اللحام ذات درجة الحرارة المنخفضة، وأفران التفريغ المستمر، وأساليب اللحام الهجينة FSW+ التي تجمع بين أفضل ما في العالمين.
سادسا. الخلاصة: الاختيار الأفضل للألواح الباردة لبطارية السيارة الكهربائية
لا توجد عملية 'أفضل' على مستوى العالم — يعتمد الاختيار الأمثل على أهداف الأداء المحددة وحجم الإنتاج وهيكل التكلفة. إن العمل بشكل وثيق مع شريك ذو خبرة في الإدارة الحرارية يضمن لك اختيار وتنفيذ تكنولوجيا التصنيع التي توفر أكبر قيمة طويلة المدى لنظام بطارية السيارة الكهربائية الخاصة بك.
