في عالمنا الذي يعتمد على التكنولوجيا، أصبحت الأجهزة الإلكترونية موجودة في كل مكان، من الهواتف الذكية إلى أجهزة الكمبيوتر القوية المخصصة للألعاب. ومع ذلك، أثناء تشغيل هذه الأجهزة، فإنها تولد الحرارة بسبب المقاومة الكهربائية وفقدان الطاقة. هذه الحرارة، إذا لم تتم إدارتها بشكل صحيح، يمكن أن تؤدي إلى ارتفاع درجة الحرارة، وانخفاض الأداء، وحتى تلف دائم للمكونات.
تعد الإدارة الحرارية الفعالة أمرًا بالغ الأهمية لضمان طول عمر الأجهزة الإلكترونية وموثوقيتها. أحد الحلول الأكثر شيوعًا وفعالية لتبديد الحرارة هو المبدد الحراري. في هذه المقالة، سوف نستكشف أساسيات المبددات الحرارية، وكيفية عملها، وأنواعها المختلفة، وكيفية اختيار النوع المناسب لاحتياجاتك.
يعد فهم كيفية عمل نقل الحرارة أمرًا ضروريًا لفهم كيفية عمل المبددات الحرارية. هناك ثلاث آليات أساسية لنقل الحرارة:
التوصيل هو عملية انتقال الحرارة من خلال الاتصال المباشر بين المواد. في المبددات الحرارية، يتم نقل الحرارة من مكون توليد الحرارة (مثل وحدة المعالجة المركزية) إلى اللوحة الأساسية للمشتت الحراري.
الحمل الحراري ينطوي على حركة الحرارة من خلال السوائل (السوائل أو الغازات). عندما يسخن الهواء حول المبدد الحراري، يصبح أقل كثافة ويرتفع، مما يسمح للهواء البارد بأخذ مكانه. تساعد هذه العملية على تبديد الحرارة بعيدًا عن غرفة التبريد.
الإشعاع هو نقل الحرارة على شكل موجات كهرومغناطيسية. على الرغم من أنه يلعب دورًا ثانويًا في أداء المبدد الحراري، إلا أنه يمكن أن يساهم في فقدان الحرارة في التطبيقات ذات درجات الحرارة العالية.

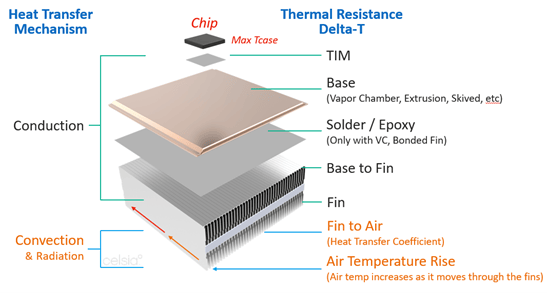

يتكون المبدد الحراري من عدة مكونات رئيسية تعمل معًا لإدارة الحرارة بشكل فعال:
لوحة القاعدة هي جزء من المبدد الحراري الذي يكون على اتصال مباشر بمصدر الحرارة. يمتص الحرارة من خلال التوصيل ويوزعها على الزعانف.
الزعانف هي أسطح ممتدة تزيد من مساحة سطح المبدد الحراري، مما يسمح بتبديد الحرارة بشكل أكثر كفاءة من خلال الحمل الحراري. يعد تصميم هذه الزعانف وتباعدها أمرًا بالغ الأهمية لتدفق الهواء الأمثل ونقل الحرارة.
كلما كانت مساحة سطح المبدد الحراري أكبر، زادت كمية الحرارة التي يمكن أن تتبدد. ولهذا السبب غالبًا ما يتم تصميم المبددات الحرارية بزعانف متعددة وأشكال هندسية معقدة لزيادة فعاليتها إلى أقصى حد.
عندما يقوم أحد المكونات الإلكترونية بتوليد الحرارة، فإنه ينقل تلك الحرارة إلى اللوحة الأساسية للمشتت الحراري من خلال التوصيل. تمتص لوحة القاعدة هذه الحرارة بسرعة وتبدأ في توزيعها على الزعانف.
عندما تتلقى الزعانف الحرارة من لوحة القاعدة، فإنها تزيد في درجة الحرارة. يمتص الهواء المحيط هذه الحرارة، مما يؤدي إلى ارتفاع الهواء وتكوين تيار حراري طبيعي. تعمل هذه العملية على تبديد الحرارة بشكل فعال بعيدًا عن المبدد الحراري.
يتم استخدام مواد الواجهة الحرارية (TIMs) بين مصدر الحرارة والمبدد الحراري لتحسين التوصيل الحراري. فهي تملأ الفجوات المجهرية بين الأسطح، مما يقلل من المقاومة الحرارية ويعزز كفاءة نقل الحرارة.
تأتي المبددات الحرارية في أنواع مختلفة، كل منها مناسب لتطبيقات مختلفة:
تعتمد المبددات الحرارية السلبية فقط على الحمل الحراري الطبيعي لتبديد الحرارة. وهي مصنوعة عادة من مواد ذات موصلية حرارية عالية، مثل الألومنيوم أو النحاس، وتستخدم في التطبيقات منخفضة الطاقة.
تشتمل أحواض الحرارة النشطة على مراوح لزيادة تدفق الهواء فوق الزعانف، مما يعزز تبديد الحرارة. يتم استخدامها بشكل شائع في التطبيقات عالية الأداء، مثل أجهزة الكمبيوتر والخوادم المخصصة للألعاب.
تستخدم المبددات الحرارية المبردة بالسائل سائل تبريد لامتصاص الحرارة من المكون ونقلها بعيدًا. تعتبر هذه الطريقة فعالة للغاية بالنسبة للأنظمة عالية الأداء، حيث يمكنها تبديد الحرارة بكفاءة أكبر من تبريد الهواء.
هناك عدة عوامل يمكن أن تؤثر على أداء المبدد الحراري:
تؤثر الموصلية الحرارية للمادة المستخدمة في المبدد الحراري بشكل كبير على قدرتها على نقل الحرارة. تُفضل المعادن مثل النحاس والألومنيوم لخصائصها الحرارية الممتازة.
كما ذكرنا سابقًا، تسمح مساحة السطح الأكبر بتبديد الحرارة بشكل أكثر فعالية. يجب أن يزيد تصميم المبدد الحراري من هذه المنطقة إلى الحد الأقصى.
يلعب تصميم الزعانف وتباعدها دورًا حاسمًا في تدفق الهواء ونقل الحرارة. قد تؤدي الزعانف القريبة جدًا من بعضها إلى تقييد تدفق الهواء، في حين أن الزعانف البعيدة جدًا قد لا تبدد الحرارة بشكل فعال.
تعد كمية تدفق الهواء حول المبدد الحراري أمرًا بالغ الأهمية للتبريد الفعال. يمكن أن يؤدي تدفق الهواء غير الكافي إلى ظهور نقاط ساخنة وانخفاض الأداء.
تستخدم المبددات الحرارية على نطاق واسع في العديد من التطبيقات، بما في ذلك:
في أجهزة الكمبيوتر، تعتبر المبددات الحرارية ضرورية لتبريد وحدات المعالجة المركزية (CPU) ووحدات معالجة الرسومات (GPU)، ومنع الاختناق الحراري وضمان الأداء الأمثل.
تُستخدم المبددات الحرارية في إلكترونيات الطاقة، مثل مضخمات الطاقة والمحولات، لإدارة الحرارة المتولدة أثناء التشغيل.
تولد مصابيح LED عالية الطاقة حرارة كبيرة، مما يجعل المبددات الحرارية ضرورية للحفاظ على الكفاءة وإطالة العمر الافتراضي.
في أنظمة الطاقة المتجددة، مثل محولات الطاقة الشمسية، تساعد المبددات الحرارية على إدارة الحرارة لضمان التشغيل الموثوق.
يتضمن اختيار المبدد الحراري المناسب مراعاة عدة عوامل:
المقاومة الحرارية هي مقياس لقدرة المبدد الحراري على تبديد الحرارة. ابحث عن المبددات الحرارية ذات قيم المقاومة الحرارية المنخفضة للحصول على أداء أفضل.
ضع في اعتبارك المساحة المادية المتاحة للمبدد الحراري. تأكد من ملاءمته لتصميم جهازك مع السماح بتدفق الهواء المناسب.
على الرغم من أن المشتتات الحرارية عالية الأداء قد تأتي بسعر أعلى، إلا أنه من الضروري تحقيق التوازن بين التكلفة واحتياجات الأداء. قم بتقييم متطلباتك واختيار المبدد الحراري الذي يلبيها دون الإفراط في الإنفاق.
باختصار، تلعب المبددات الحرارية دورًا حيويًا في إدارة الحرارة في الأجهزة الإلكترونية، مما يضمن عملها بكفاءة وموثوقية. يمكن أن يساعدك فهم كيفية عملها والعوامل التي تؤثر على أدائها على اتخاذ قرارات مستنيرة عند اختيار المبدد الحراري لتطبيقاتك.
