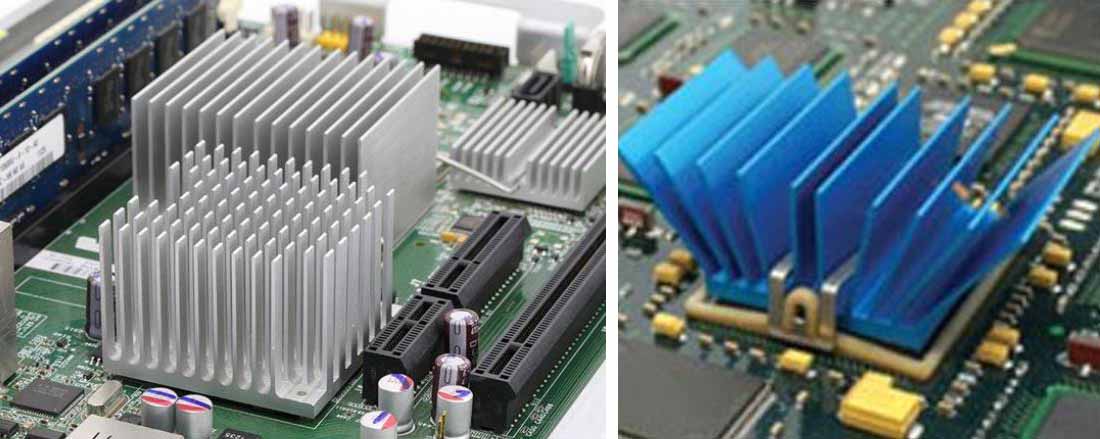

بالوعة الحرارة السلبية هي مكونات أساسية في أنظمة الإدارة الحرارية.وهي مصممة لتبديد الحرارة من الأجهزة الإلكترونية التي لا تحتوي على مكونات نشطة مثل المراوح.إنها تعتمد على آليات نقل الحرارة الطبيعية للحفاظ على درجات حرارة التشغيل المثلى ومنع ارتفاع درجة الحرارة.
فعال الإدارة الحرارية أمر بالغ الأهمية في مجال الإلكترونيات لضمان طول العمر والموثوقية.يمكن أن يؤدي ارتفاع درجة الحرارة إلى فشل المكونات، وانخفاض الأداء، وتقصير عمر الجهاز.تعتبر المشتتات الحرارية السلبية أمرًا محوريًا في الحفاظ على التوازن الحراري، خاصة في البيئات الإلكترونية عالية الأداء والكثافة العالية.
انتقال الحرارة في المشتتات الحرارية السلبية يحدث من خلال ثلاث آليات أساسية:
1. التوصيل يشير إلى التدفق المباشر للحرارة من خلال المادة.الألومنيوم والنحاس أمثلة على المواد ذات الموصلية الحرارية العالية.
2. الحمل الحراري هو انتقال الحرارة من خلال حركة السوائل، وعادة الهواء.تصميم عملي يزيد من تدفق الهواء حول المشتت الحراري.
3. إشعاع: انبعاث الطاقة الحرارية على شكل موجات كهرومغناطيسية.هذه الآلية أقل أهمية بشكل عام ولكن يمكن تحسينها من خلال المعالجات السطحية.
هناك عدة عوامل تؤثر على كفاءة أ بالوعة الحرارة السلبية:
· مادة: يوفر النحاس موصلية حرارية فائقة مقارنة بالألمنيوم، ولكن الألومنيوم أخف وزنًا وغالبًا ما يكون أكثر فعالية من حيث التكلفة.
· مساحة السطح: تعمل المساحات السطحية الأكبر على تعزيز تبديد الحرارة عن طريق زيادة التعرض للهواء المحيط البارد.
· تصميم الزعانف: يؤثر عدد الزعانف وشكلها واتجاهها بشكل كبير على تدفق الهواء وكفاءة نقل الحرارة.
بالوعة الحرارة مقذوف ادفع المعدن من خلال قالب لإنشاء ملف تعريف مقطعي محدد.أنها تحظى بشعبية بسبب فعاليتها من حيث التكلفة وسهولة التخصيص.توفر هذه المشتتات الحرارية أداءً جيدًا وتستخدم على نطاق واسع في تطبيقات مختلفة.
بالوعة الحرارة مختومة يتم إنتاجها عن طريق تثقيب الصفائح المعدنية بالشكل المطلوب.تعتبر هذه الطريقة اقتصادية للإنتاج على نطاق واسع ولكنها تقدم عادةً أداءً أقل من التصميمات المبثوقة بسبب القيود في هندسة الزعانف.
المشتتات الحرارية ذات الزعانف المستعبدة أو المطوية تنطوي على ربط الزعانف الفردية بلوحة القاعدة.يسمح هذا التصميم بترتيبات الزعانف عالية الكثافة، مما يعزز مساحة السطح وتدفق الهواء.إنها مثالية للتطبيقات التي تتطلب حلول إدارة حرارية مدمجة وفعالة.
دبوس بالوعة الحرارة الزعنفة تتميز بمجموعة من المسامير التي تبرز من لوحة القاعدة، مما يعزز اضطراب الهواء وتبديد الحرارة.إنها فعالة بشكل خاص في بيئات الحمل الحراري الطبيعية ويمكن توجيهها في اتجاهات متعددة للحصول على خيارات تركيب متعددة الاستخدامات.
فهم المقاومة الحرارية للتطبيق واحتياجات تبديد الحرارة المحددة أمر بالغ الأهمية.يجب على المهندسين حساب إجمالي تبديد الطاقة واختيار المشتت الحراري بالمقاومة الحرارية المناسبة لضمان التشغيل الموثوق.
ال تدفق الهواء حول المشتت الحراري يؤثر بشكل كبير على أدائه.يجب على المصممين أن يأخذوا في الاعتبار تيارات الحمل الحراري الطبيعية وربما تعزيزها من خلال وضع وتوجيه المشتت الحراري بشكل استراتيجي لتحقيق أقصى قدر من كفاءة التبريد.
في العديد من التطبيقات، المساحة والوزن هي عوامل حاسمة.غالبًا ما تكون التصميمات المدمجة والمواد خفيفة الوزن مطلوبة، خاصة في مجال الإلكترونيات المحمولة والفضائية، حيث يكون لكل جرام ومليمتر أهمية.
التوازن يكلف والأداء يمثل تحديا حاسما.في حين أن المواد عالية الأداء والتصاميم المعقدة توفر إدارة حرارية أفضل، إلا أنها توفر أيضًا أسعارًا أعلى.يجب اختيار تقنيات التصنيع مثل الصب، والبثق، والختم بناءً على متطلبات الحجم وقيود الميزانية.
بالوعة الحرارة السلبية تستخدم على نطاق واسع في مكونات الكمبيوتر مثل وحدات المعالجة المركزية (CPUs) ووحدات معالجة الرسومات (GPU) وإمدادات الطاقة.فهي تساعد في الحفاظ على درجات الحرارة المثالية، مما يضمن أعلى مستويات الأداء والموثوقية في أجهزة الكمبيوتر الشخصية والخوادم ومراكز البيانات.
In إلكترونيات السياراتتقوم المشتتات الحرارية السلبية بإدارة الحرارة في مكونات مثل وحدات التحكم في المحرك (ECUs) وأنظمة المعلومات والترفيه.وهي تضمن أداءً ثابتًا في ظل ظروف حرارية مختلفة، مما يساهم في موثوقية السيارة وسلامتها.
معدات الاتصالات السلكية واللاسلكية، بما في ذلك المحطات الأساسية وأجهزة التوجيه، على المشتتات الحرارية السلبية لإدارة الحرارة الناتجة عن التشغيل المستمر.تضمن الإدارة الحرارية الفعالة عدم انقطاع الخدمة وإطالة عمر البنية التحتية للاتصالات الحيوية.
In أنظمة الأتمتة الصناعيةتعتبر المشتتات الحرارية السلبية ضرورية لإدارة الحرارة في أجهزة الاستشعار ووحدات التحكم والمحركات.إنها تتيح أداءً موثوقًا به في البيئات الصناعية القاسية، مما يقلل من تكاليف التوقف والصيانة.
· عملية صامتة: تعمل المشتتات الحرارية السلبية بدون ضوضاء، مما يجعلها مثالية للبيئات الحساسة للضوضاء.
· مصداقية: مع عدم وجود أجزاء متحركة، تعتبر المشتتات الحرارية السلبية موثوقة للغاية وتتطلب الحد الأدنى من الصيانة.
· صيانة منخفضة: بمجرد التثبيت، فإنها تحتاج إلى الحد الأدنى من الصيانة المستمرة، مما يقلل من صيانة النظام بشكل عام.
· قدرة محدودة على تبديد الحرارة: تتمتع المشتتات الحرارية السلبية بقدرة قصوى على تبديد الحرارة، مما يجعلها غير مناسبة لتطبيقات الطاقة العالية للغاية.
· الاعتماد على الظروف المحيطة: يمكن أن يتأثر أدائها بشكل كبير بدرجة الحرارة المحيطة وظروف تدفق الهواء، مما يحد من فعاليتها في بيئات معينة.
دور بالوعة الحرارة السلبية في الإدارة الحرارية أمر لا غنى عنه، لا سيما في التطبيقات التي يكون فيها التشغيل الصامت والموثوقية أمرًا بالغ الأهمية.سوف ينمو الطلب على حلول التبريد السلبية الفعالة مع تطور الأجهزة الإلكترونية.تشمل الاتجاهات المستقبلية تطوير مواد جديدة وتقنيات تصنيع متقدمة لتعزيز أداء وتعدد استخدامات المشتتات الحرارية السلبية.
