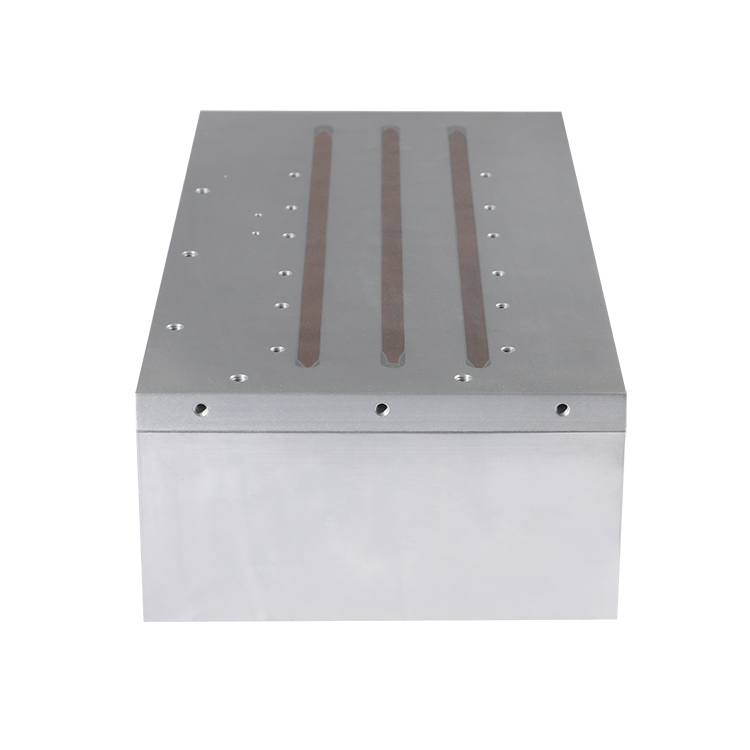

يعد المشتعل الحراري العاكس مكونًا حيويًا يتبدل الحرارة الناتجة عن العاكشات أثناء التشغيل. عن طريق نقل الحرارة بعيدًا ، فإنه يمنع ارتفاع درجة الحرارة ، وضمان أداء فعال وموثوق ، وخاصة في التطبيقات ذات الطاقة العالية مثل أنظمة الطاقة الشمسية والمحركات الصناعية.
تخيل تثبيت نظام طاقة شمسية لمنزلك ، فقط لمواجهة انقطاعًا متكررًا لأن ارتفاع درجة حرارة العاكس. يمكن أن يؤدي هذا السيناريو المحبط إلى إصلاحات مكلفة وتوقف عن العمل. يمنع المشتت الحراري العاكس المصمم جيدًا مثل هذه المشكلات ، مما يجعل نظامك يعمل بسلاسة وكفاءة.
العاكسات ضرورية لتحويل التيار المستمر إلى الكهرباء ، لكنها تولد حرارة كبيرة يمكن أن تلحق الضرر بالأداء. إن فهم سبب حاسمة الحراس يساعدك على تقدير دورها في ضمان موثوقية النظام وطول العمر.
تعتبر أحواض الحرارة العاكس ضرورية لأنها تمنع ارتفاع درجة الحرارة عن طريق تبديد الحرارة المتولدة أثناء التشغيل ، مما يضمن وظائف العاكس بكفاءة ويمتد عمرها في التطبيقات المتطلبة.
يمكن أن يؤثر ارتفاع درجة الحرارة بشكل كبير على أداء العاكس ، مما يؤدي إلى انخفاض الكفاءة وفشل المكون المحتمل. على سبيل المثال ، في نظام الطاقة الشمسية ، قد يغلق العاكس المحموم ، مما يعطل مصدر الطاقة في منزلك. في البيئات الصناعية ، يمكن أن يؤدي ارتفاع درجة الحرارة إلى تعطل الآلات ، مما يؤدي إلى خسائر مالية كبيرة. تتخفف الأحواض الحرارية من هذه المخاطر من خلال الحفاظ على درجات حرارة التشغيل المثلى ، وحماية المكونات الحساسة مثل IGBTs (ترانزستورات ثنائية القطب المعزولة). من منظور نظري ، يزيد الحرارة المفرطة من المقاومة الكهربائية ، مما يقلل من الكفاءة. من الناحية العملية ، يمكن أن يؤدي ذلك إلى فشل النظام ، مع التأكيد على الحاجة إلى الإدارة الحرارية الفعالة.
تؤثر الحرارة على أجهزة أشباه الموصلات ، وزيادة المقاومة وفقدان الطاقة ، مما يحط من أداء العاكس. على سبيل المثال ، في محولات المركبات الكهربائية ، يمكن أن يقلل ارتفاع درجة الحرارة من إنتاج الطاقة ، مما يؤثر على نطاق السيارة. يمكن أن يؤدي التعرض على المدى الطويل لدرجات حرارة عالية إلى تقصير عمر المكون ، مما يستلزم بدائل متكررة. تضمن المصارف الحرارية أداءً مستقرًا عن طريق الحفاظ على درجات الحرارة ضمن حدود آمنة. يمكن أن تمتد الجار الحراري المصمم جيدًا على الحياة التشغيلية للعاكس ، مما يوفر وفورات في التكاليف وموثوقية. تتمثل المفاضلة في ضمان حجم المشتت الحراري بشكل مناسب لتحقيق التوازن بين كفاءة التبريد مع قيود المساحة.
جدول مقارنة التأثير
تم تصميم أحواض الحرارة لإدارة الحرارة التي ينتجها المحولات ، ولكن كيف يحققون ذلك؟ دعونا نستكشف الآليات الكامنة وراء عملهم لفهم فعاليتها.
تعمل أحواض الحرارة العاكس عن طريق إجراء الحرارة من العاكس إلى بالوعة الحرارية ، حيث يتم تبديدها في الهواء المحيط من خلال الحمل الحراري والإشعاع ، والحفاظ على درجات حرارة تشغيل آمنة.
تعمل الأحواض الحرارية من خلال ثلاث آليات أولية: التوصيل والحمل الحراري والإشعاع. ينقل التوصيل الحرارة من مكونات العاكس إلى قاعدة بالوعة الحرارية. ثم يقوم الحمل الحراري بتشتيت هذه الحرارة إلى الهواء المحيط ، وغالبًا ما يكون بمساعدة الزعانف التي تزيد من مساحة السطح. الإشعاع ، على الرغم من أنه أقل أهمية في البيئات النموذجية ، ينبعث من حرارة من سطح بالوعة الحرارة. على سبيل المثال ، في العاكس الشمسي ، يتم إجراء الحرارة من IGBTs إلى بالارتداد الحراري الألومنيوم ، ثم تبدد عبر تدفق الهواء. في الحالات المتخصصة ، مثل غرف الإخلاء ، يلعب الإشعاع دورًا أكبر ، كما هو موضح في دراسات العزف PWM ثلاثي الطور (Sciencedirect). يجب أن يوازن التصميم هذه الآليات للتبريد الأمثل.
يشتمل تصميم بالوعة حراري فعال على ميزات مثل الزعانف لزيادة مساحة السطح والمواد ذات الموصلية الحرارية العالية ، مثل الألومنيوم أو النحاس. على سبيل المثال ، يضمن الانحراف الحراري المتواضع في العاكس المنزلي الحمل الحراري الفعال عن طريق السماح للهواء بالتدفق عبر الزعانف. يعزز اختيار مواد الواجهة الحرارية (TIMS) ، مثل العجينة الحرارية ، انتقال الحرارة بين العاكس والوعة الحرارة. عمليا ، يجب أن تكون هذه الميزات مصممة خصيصًا لإخراج الطاقة وبيئة الطاقة. المفاضلة هي أن التصميمات المعقدة قد تزيد من التكاليف ، لكنها تضمن الموثوقية في التطبيقات عالية الطاقة مثل محركات المحركات الصناعية.
جدول آليات نقل الحرارة
تأتي أحواض الحرارة العاكس في تصميمات مختلفة ، كل منها مناسب لتطبيقات محددة. إن معرفة هذه الأنواع تساعدك على تحديد أفضل حل لاحتياجاتك.
تشمل الأنواع الشائعة من المصارف الحرارية العاكس الزعانف والبثق والتبريد السائل ومصارف حرارة الزعنفة المستعبدين ، كل منها مصمم لمستويات طاقة محددة وتطبيقات.
تتميز المصارف الحرارية الزعففة بوداعة بارزة لزيادة مساحة السطح ، مما يعزز تبديد الحرارة من خلال الحمل الحراري. إنها مثالية لتطبيقات الطاقة المنخفضة إلى المتوسطة ، مثل إمدادات طاقة الكمبيوتر أو المحولات الصغيرة. على سبيل المثال ، قد يبرد المشتت الحراري الزعانف العاكس 500 واط في نظام شمسي منزلي. من الناحية النظرية ، تعمل مساحة السطح المتزايدة على تحسين كفاءة الحمل الحراري ، لكن حجمها الصغير يحد من استخدامها في سيناريوهات الطاقة العالية. من الناحية العملية ، فهي فعالة من حيث التكلفة وسهلة التثبيت ، على الرغم من أنها تتطلب تدفق الهواء الكافي لأداء الأمثل.

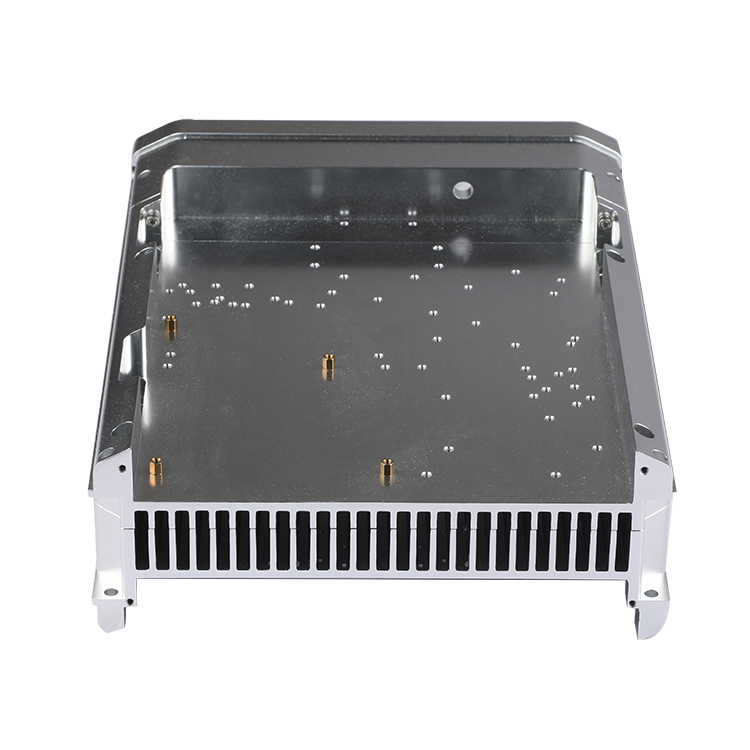

تصنع أحواض الحرارة المقذوفة عن طريق دفع المعادن ، عادةً من الألومنيوم ، من خلال الموت لإنشاء أشكال قابلة للتخصيص مثل ملفات تعريف U أو L. أنها تناسب تطبيقات الطاقة المتوسطة إلى عالية ، مثل أنظمة التحكم في المحركات. على سبيل المثال ، قد يتم استخدام المشتت الحراري المقذوف في العاكس الصناعي 2 كيلو وات. يسمح تصميمهم بالمرونة في الشكل والحجم ، وموازنة التكلفة والأداء. المفاضلة هي أن الأشكال المعقدة قد تزيد من تكاليف التصنيع ، لكنها توفر تبريدًا موثوقًا للتطبيقات المتنوعة.
تستخدم أحواض حرارة التبريد السائل سائل التبريد لامتصاص الحرارة ونقلها ، مما يجعلها مثالية للتطبيقات عالية الطاقة مثل محولات السيارات الكهربائية. على سبيل المثال ، قد تبرد الصفيحة الباردة عاكسًا 10 كيلو وات في محرك صناعي. أنها توفر الأداء الحراري الفائق ولكنها أكثر تعقيدًا ومكلفة. الميزة النظرية هي قدرتها على التعامل مع الأحمال الحرارية العالية ، في حين أنها تتطلب الصيانة عمليا لمنع التسريبات. تخصيصهم يجعلها مناسبة للبيئات الصعبة.

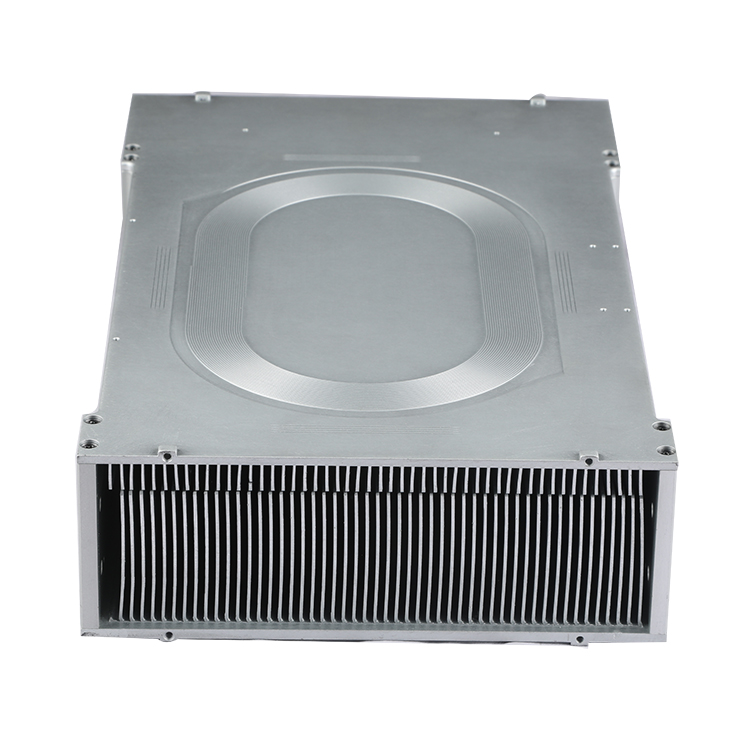

تحتوي المصارف الحرارية ذات الزعنفة المستعبدين على زعانف متصلة بلوحة أساسية ، مما يوفر أداء حراريًا ممتازًا للتطبيقات ذات الطاقة العالية مثل محولات الطاقة الكبيرة. على سبيل المثال ، يمكن استخدامها في العاكس الشمسي 5KW. يضمن تصميمهم القابل للتخصيص تبديدًا فعالًا للحرارة ، لكنه أثقل وأكثر تكلفة. تعتبر المفاضلة أعلى تكلفة للأداء المتفوق ، مما يجعلها مثالية للأنظمة الحرجة حيث تكون الموثوقية أمرًا بالغ الأهمية.
أنواع المقارنة بين أنواع المشارش الحرارية
يعتمد أداء المشتت الحراري العاكس على عدة عوامل. إن فهم هذه الأشياء يضمن لك اختيار حل تبريد فعال.
تشمل العوامل الرئيسية التي تؤثر على أداء مغارف الحرارة العاكس المواد والحجم والشكل وتصميم الزعنفة وتدفق الهواء ومواد الواجهة الحرارية.
تؤثر مواد الجار الحراري بشكل كبير على أدائها. الألومنيوم خفيف الوزن مع الموصلية الحرارية الجيدة (205 واط/متر مكعب) ، مما يجعله مناسبًا لمعظم العزف ، مثل تلك الموجودة في الأنظمة الشمسية المنزلية. يتم استخدام النحاس ، مع الموصلية العالية (385 واط/م) ، في تطبيقات عالية الأداء ، مثل محولات السيارات الكهربائية. ومع ذلك ، النحاس أثقل وأكثر تكلفة. من الناحية النظرية ، فإن الموصلية العالية تعمل على تحسين نقل الحرارة ، ولكن من الناحية العملية ، يجب أن تكون التكلفة والوزن متوازنة. جدول تقارن هذه المواد يسلط الضوء على مقايضاتها.
جدول مقارنة المواد
توفر أحواض الحرارة الكبيرة تبريدًا أفضل من خلال توفير مساحة أكبر ، لكنها قد لا تتناسب مع أنظمة مضغوطة. على سبيل المثال ، قد يبرد المشتت الحراري الكبير عاكسًا 3 كيلو وات بشكل فعال ولكن يكون غير عملي لجهاز محمول. الشكل ، مثل الزعانف المستقيمة أو الدبوس ، يؤثر على تدفق الهواء والكفاءة. تسمح زعانف الدبوس بتدفق الهواء متعدد الاتجاهات ، وهو مثالي للمساحات المحصورة ، في حين أن الزعانف المستقيمة تتناسب مع بيئات مفتوحة. المفاضلة هي موازنة قدرة التبريد مع قيود الفضاء.
تدفق الهواء ، سواء كان طبيعيًا أو قسريًا (باستخدام المعجبين) ، أمر بالغ الأهمية للحمل الحراري. على سبيل المثال ، يعزز الجار الحراري المبرد بالمروحة في العاكس الصناعي الأداء في بيئات درجات الحرارة العالية. يتطلب تدفق الهواء المحدود ، كما هو الحال في الأنظمة المغلقة ، تصميمات أكثر كفاءة. من الناحية العملية ، يمكن لضمان التهوية المناسبة أو إضافة المعجبين تحسين التبريد بشكل كبير ، ولكن هذا يزيد من التعقيد والاستهلاك للطاقة. يمكن للاختبار تدفق الهواء باستخدام أدوات مثل مصطلحات قياس الشدة تحسين الأداء.
يتطلب اختيار الانحراف الحراري المناسب دراسة متأنية لمواصفات العاكس وظروف التشغيل. إليك كيفية اتخاذ خيار مستنير.
لاختيار المشتت الحراري الأيمن العاكس ، فكر في تصنيف الطاقة في العاكس ، ودرجة الحرارة المحيطة ، ونوع العلبة ، وقيود المساحة ، والميزانية. احسب المقاومة الحرارية المطلوبة وحدد بالوعة حرارة تلبيها أو تتجاوزها.
ابدأ بحساب الحرارة الناتجة عن العاكس. بالنسبة لعاكس 1000 واط بكفاءة 90 ٪ ، يكون تبديد الحرارة 100 واط (10 ٪ من طاقة المدخلات). هذا يحدد السعة المطلوبة بالارتداد الحراري. على سبيل المثال ، يحتاج العاكس الشمسي ذو الناتج العالي للطاقة إلى بالوعة حرارة قوية للتعامل مع التشغيل المستمر. من الناحية النظرية ، تضمن حسابات تبديد الطاقة الدقيقة أن تكون بالارتداد الحراري بحجم مناسب ، مما يمنع التصميم أو الإفراط في التصميم.
استخدم الصيغة r_th = (t_j - t_a) / p_d ، حيث T_J هو الحد الأقصى لدرجة حرارة الوصلات (على سبيل المثال ، 125 درجة مئوية لـ IGBTS) ، T_A هي درجة الحرارة المحيطة (على سبيل المثال ، 40 درجة مئوية) ، و P_D هو تبريد الطاقة (EG ، 100W). لهذا المثال ، r_th = (125 - 40) / 100 = 0.85 درجة مئوية / ث. حدد بالوعة الحرارة مع المقاومة الحرارية عند أو أقل من هذه القيمة. هذا يضمن بقاء العاكس ضمن حدود درجة حرارة آمنة ، كما هو موضح في التطبيقات الصناعية.
اختر بالارتداد الحراري بناءً على مواصفات الشركة المصنعة ، والنظر في المواد والحجم والنوع. على سبيل المثال ، قد يتناسب الجهاز الحراري الحراري المربوطة بزعنفة عالية ، في حين أن المشتت الحراري الزعنفة يعمل لنظام أصغر. تحقق من أوراق البيانات لقيم المقاومة الحرارية وضمان التوافق مع قيود المساحة والميزانية. يمكن للاختبار العملي ، مثل التصوير الحراري ، التحقق من الأداء في الظروف الواقعية.
جدول معايير الاختيار
تعتبر أحواض الحرارة العاكس أمرًا بالغ الأهمية لمنع ارتفاع درجة الحرارة ، مما يضمن أن العاكسات تعمل بكفاءة وموثوقة في تطبيقات مثل أنظمة الطاقة الشمسية والسيارات الكهربائية ومحركات الأقراص الصناعية. إنهم يعملون عن طريق نقل الحرارة من خلال التوصيل والحمل الحراري والإشعاع ، مع تصاميم مثل الزعانف ، والتبريد السائل ، ومصارف حرارة الزعنفة المستعبدة التي تلبي احتياجات مختلفة. تؤثر عوامل مثل المواد والحجم والشكل وتدفق الهواء بشكل كبير على الأداء ، واختيار بالوعة الحرارة الصحيح يتضمن حساب تبديد الطاقة والمقاومة الحرارية مع النظر في القيود العملية. من خلال فهم هذه الجوانب ، يمكنك ضمان الإدارة الحرارية المثلى لعاكسك.
