في الأجهزة الإلكترونية المدمجة والقوية بشكل متزايد ، تكون الحرارة هي العدو الصامت. من الهاتف الذكي في جيبك إلى الخوادم التي تعمل على السحابة ، يولد كل مكون إلكتروني الحرارة أثناء عمله. إذا لم تتم إدارتها بشكل فعال ، يمكن أن تؤدي هذه الحرارة إلى انخفاض الأداء وعدم الاستقرار والفشل المبكر وحتى الأضرار الدائمة. هذا هو المكان الذي تعمل فيه مواد الواجهة الحرارية (TIMS) - يعمل الأبطال المجهولون بجد لتبديد الحرارة والحفاظ على تقنيتنا على النحو الأمثل.
على المستوى المجهري ، حتى الأسطح الملساء على ما يبدو ، مثل الجزء العلوي من وحدة المعالجة المركزية وقاعدة غرفة التبريد ، ليست مسطحة تمامًا. أنها تمتلك الوديان المجهرية والقمم. عندما يتم جمع هذين الأسطحين معًا ، لا يقوم سوى جزء صغير من منطقتهم بالاتصال المادي الفعلي. تمتلئ الفجوات الصغيرة المتبقية بالهواء ، وهو موصل فقير للغاية للحرارة. يخلق هذا الهواء المحاصر حاجزًا حراريًا كبيرًا ، مما يعوق بشكل كبير تدفق الحرارة بعيدًا عن المكون.
يتم قياس هذا الحاجز كمقاومة ملامسة حرارية . يتم تصميم مواد الواجهة الحرارية على وجه التحديد للتخلص من هذه المقاومة أو تقليلها بشكل كبير. إنهم يحققون ذلك عن طريق ملء هذه الفجوات في الهواء المجهري ، مما يخلق مسارًا مستمرًا موصلاً للغاية لتدفق الحرارة من المكون المولد للحرارة إلى محلول التبريد (مثل غرفة التبريد أو الصفيحة الباردة).
بينما نسمع غالبًا عن للمادة الموصلية الحرارية (تقاس في W/MK) ، مما يشير إلى مدى قيام المادة بالحرارة ، من أجل TIMs ، والمعاوقة الحرارية (تقاس في درجة مئوية · cm²/W أو ° C · in²/W) غالبًا ما تكون متريًا أكثر عملية. لا تعتبر المعاوقة الحرارية الموصلية بالجملة للمادة فحسب ، بل تعتبر أيضًا سماكة خط الرابطة وجودة الواجهة التي تتشكلها. سيؤدي خط رابط أرق وأكثر اتساقًا مع ترطيب سطح ممتازة إلى انخفاض مقاومة حرارية ، حتى لو لم تكن الموصلية الحرارية بالتجمع للمادة هي الأعلى المطلقة. تعمل TIMS عن طريق تقليل ثغرات الهواء هذه ، وزيادة الاتصال المباشر ، وتوفير مسار فعال لنقل الحرارة.
تقدم صناعة الإدارة الحرارية مجموعة متنوعة من أنواع TIM ، ولكل منها خصائصها الفريدة والمزايا والعيوب والتطبيقات المثالية. يعد اختيار الصحيح أمرًا بالغ الأهمية للأداء الأمثل والموثوقية.
الوصف: هذه المعاجين اللزجة وغير المعدلة تتكون من قاعدة زيت من السيليكون أو الاصطناعية المحملة بجزيئات الحشو الموصلة حرارياً (على سبيل المثال ، أكسيد الزنك ، نيتريد الألمنيوم ، الفضة ، نيتريد البورون).
الخصائص الرئيسية: الموصلية الحرارية العالية ، خصائص ترطيب ممتازة ، مما يسمح بخطوط رابطة رقيقة للغاية. أنها تظل ناعمة ومرنة.
PROS: تقدم عمومًا أداء حراريًا ممتازًا بسبب قدرتها على ملء الفراغات المجهرية بكفاءة ؛ فعالة من حيث التكلفة للتطبيقات عالية الأداء ؛ من السهل التقديم للحصول على فجوات رقيقة.
السلبيات: يمكن أن تكون فوضوية للتقدم ؛ عرضة لـ 'مضخة ' (فصل الزيت عن الحشو) أو التجفيف على مدار فترات طويلة ، مما يؤدي إلى تدهور الأداء ؛ غير دائم ، تتطلب إعادة النظر إذا تمت إزالة المكونات.
التطبيقات النموذجية: وحدات المعالجة المركزية ، وحدات معالجة الرسومات ، والحوسبة عالية الأداء ، والإلكترونيات الاستهلاكية حيث يكون الحد الأقصى للنقل الحراري أمرًا بالغ الأهمية والمستقبل أمر ممكن.

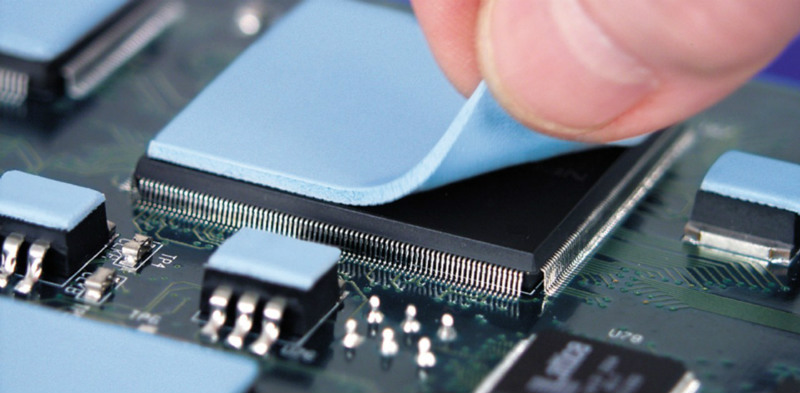

الوصف: صفائح مُشكل مسبقًا ، صلبة ولكنها ناعمة مصنوعة عادة من البوليمرات السيليكون أو الأكريليك المضمنة مع الحشو الموصل حرارياً. أنها تأتي في العديد من السمك والصلابة.
الخصائص الرئيسية: سهلة التعامل ، وتوافق مع الأسطح غير المتكافئة ، المتوفرة في أصناف العازلة كهربائيا.
الايجابيات: نظيفة وسهلة التطبيق بدون فوضى ؛ مثالي لملء فجوات أكبر وغير مستوية حيث قد يكافح الشحوم ؛ تقديم العزلة الكهربائية. جيد للتصنيع ذو الحجم العالي بسبب سهولة التشغيل الآلي.
السلبيات: عمومًا لديك توصيل حراري أقل مقارنة بالشحوم المتطورة ؛ يمكن أن يعتمد الأداء بشكل كبير على الضغط المناسب ؛ قد تؤدي خطوط الرابطة السميكة إلى مقاومة حرارية أعلى.
التطبيقات النموذجية: وحدات الذاكرة (RAM) ، وحدات منظم الجهد (VRMS) ، والشرائح ، و SSD ، والمواقف التي تتطلب العزلة الكهربائية أو استيعاب مخالفات كبيرة السطح.
الوصف: هذه مواد أكثر ليونة ، يمكن الاستغناء عنها سد الفجوة بين الشحوم والوسادات. فهي عادة ما تكون متشابكة بشكل خفيف أو مرتبطة بدرجة عالية ، مما يوفر تدفقًا جيدًا دون أن تكون عرضة للضخ مثل الشحوم التقليدية.
الخصائص الرئيسية: قابلة للتدفق مثل الشحوم ولكن مع استقرار أفضل ؛ معامل منخفض ، توافق ممتاز ؛ في كثير من الأحيان عدم المعالجة أو المعالجة بخفة.
الايجابيات: التوافق الجيد للهندسة المعقدة ؛ أقل فوضى من الشحوم. تقديم أداء حراري لائق. في كثير من الأحيان إعادة صياغة.
السلبيات: يمكن أن تكون أكثر تكلفة لكل وحدة من الشحوم ؛ قد لا يتطابق الأداء الحراري مع أفضل الشحوم ؛ لا تزال عرضة لبعض التسوية طويلة الأجل.
التطبيقات النموذجية: إلكترونيات السيارات ، والضوابط الصناعية ، ووحدات الطاقة حيث يكون الاستقرار طويل الأجل والتوسيق مفتاحًا.
الوصف: هذه المواد صلبة في درجة حرارة الغرفة ولكنها تذوب في درجة حرارة تشغيل محددة ومهندسة (عادة ما بين 50 درجة مئوية و 70 درجة مئوية). عند الانصهار ، تتحول إلى سائل منخفض اللزوجة ، مما يبرل بشكل فعال أسطح الواجهة.
الخصائص الرئيسية: نقطة انصهار محددة ، ترطيب ممتازة عند تغيير الطور ، سماكة خط الرابطة المتسقة بعد الانصهار.
الايجابيات: معالجة نظيفة في شكل صلب ؛ تحقيق ترطيب ممتازة وسمك خط السندات بمجرد ذوبانه ، مما يؤدي إلى أداء فائق ؛ موثوقة للغاية ومتسقة في الأداء بمجرد تنشيطها.
السلبيات: يعتمد الأداء على الواجهة التي تصل إلى نقطة الانصهار ؛ عموما التكلفة أعلى من الشحوم ؛ في كثير من الأحيان مصممة للاستخدام الفردي.
التطبيقات النموذجية: التصنيع ذو الحجم الكبير ، والحلول المسبقة المسبقة على أتبارات الحرارة ، والحوسبة عالية الأداء ، والتطبيقات التي يكون فيها الأداء المتسق عبر العديد من الوحدات أمرًا بالغ الأهمية.
الوصف: معالجة المواد (في كثير من الأحيان الايبوكسيات أو السيليكون) التي توفر الموصلية الحرارية والرابطة الميكانيكية الدائمة بين المكونات.
الخصائص الرئيسية: إنشاء رابطة قوية ودائمة ؛ متوفر في أوقات المعالجة المختلفة ونقاط القوة.
الإيجابيات: يلغي الحاجة إلى السحابات الميكانيكية (البراغي ، المشابك) ؛ يوفر السلامة الهيكلية وتخميد الاهتزاز. استقرار ممتازة طويلة الأجل.
السلبيات: BOND الدائم يجعل إعادة صياغة أو استبدال المكون صعبًا أو مستحيلًا ؛ عمومًا ، يكون أداء حراري أقل مقارنة بالشحوم المتطورة أو PCMs ؛ يتطلب وقت المعالجة.
التطبيقات النموذجية: توصيل أحواض الحرارة الأصغر بالرقائق أو مستشعرات الترابط أو تأمين المكونات التي يكون هناك اتصال حراري وميكانيكي دائم.
الوصف: سبائك المعادن (الأكثر شيوعًا على أساس الغاليوم) والتي تكون سائلة في درجة حرارة الغرفة.
الخصائص الرئيسية: الموصلية الحرارية العالية بشكل استثنائي ، أعلى بكثير من أي TIM غير المعدنية.
الإيجابيات: الأداء الحراري الذي لا مثيل له ، مما يؤدي إلى أدنى مقاومة حرارية ممكنة بين الأسطح.
السلبيات: موصلة كهربائيا ، مما يشكل مخاطر قصيرة كبيرة إذا انسكبت ؛ يمكن أن تكون تآكل لبعض المعادن (وخاصة الألومنيوم) ؛ من الصعب تطبيقها بشكل نظيف. غالي؛ غير مناسب للأسطح الرأسية بسبب التدفق.
التطبيقات النموذجية: الحوسبة الشديدة عالية الأداء (على سبيل المثال ، Actususiast CPU/GPU Droclocking) ، والتطبيقات الصناعية أو العلمية المتخصصة للغاية حيث كل درجة من المسائل ، والمكونات ذات الألواح الباردة المطلية بالنيكل أو النحاس.
الوصف: تمثل هذه الحافة المتطورة لتكنولوجيا TIM ، والاستفادة من علوم المواد المتقدمة مثل صفائح الجرافيت/الجرافين أو Tims المعدنية الملبدة.
الخصائص الرئيسية: غالبًا ما تتميز بتوصيل حراري ممتاز ، وملفات تعريف رقيقة جدًا ، وخصائص فريدة من نوعها (على سبيل المثال ، التوصيل المتباين في صفائح الجرافيت). تقدم Tims المعدنية الملبدة واجهات رقيقة وقوية بشكل لا يصدق.
الإيجابيات: أداء عالي للغاية ، موثوقية ممتازة ، يمكن تصميمها للمسارات الحرارية المحددة.
السلبيات: غالبًا ما تكون الملكية ، التكلفة الأعلى ، ويمكن أن تتطلب عمليات تطبيق متخصصة.
التطبيقات النموذجية: إلكترونيات المستهلك المتطورة ، وإلكترونيات الطاقة المتقدمة ، والتطبيقات الصناعية أو الفضاء المتخصصة التي تدفع حدود الإدارة الحرارية.
إن اختيار TIM الأمثل ليس قرارًا يناسب الجميع. يتطلب تقييمًا دقيقًا لعدة عوامل:
متطلبات الأداء الحراري: ما هو الحد الأقصى لدرجة حرارة المكون المسموح به؟ ما مقدار الطاقة (الحرارة) التي يجب تبديدها؟ ما هي قيم المقاومة/المقاومة الحرارية المستهدفة؟
سماكة خط السندات والتسطيح السطحي: الفجوة بين المكون والتبريد Heathink أمر بالغ الأهمية. تعتبر الشحوم و PCM ممتازة للفجوات الرقيقة المسطحة ، بينما تتفوق الفوط والمواد الهلامية في ملء فجوات أكبر أو أكثر غير منتظمة.
احتياجات العزل الكهربائي: هل الموصلية الكهربائية مقبولة ، أم أن العزلة الكهربائية بين المكون والبرودة المطلوبة؟ المعادن السائلة موصلة ، في حين أن معظم الفوط والعديد من الشحوم/المواد الهلامية مملوءة بالكهرباء.
طريقة التطبيق وعملية التصنيع: هل سيتم تطبيق TIM يدويًا أو عبر الاستغناء الآلي؟ هل هو إنتاج عالي الحجم أم بناء مخصص؟ هذا يؤثر على عامل النموذج (الشحوم ، PAD ، GEL) وأدوات التطبيق المطلوبة.
بيئة التشغيل والموثوقية: ما هي درجة الحرارة التي سيختبرها الجهاز؟ هل هناك اهتزازات أو رطوبة؟ ما هي المدة التي يجب أن تؤديها TIM بشكل موثوق دون التجفيف أو الضخ أو التحلل؟
التكلفة: في حين أن الأداء أمر بالغ الأهمية ، فإن فعالية التكلفة (تكلفة المواد بالإضافة إلى تكلفة التطبيق) تلعب دورًا ، خاصة في المنتجات ذات الحجم الكبير.
إعادة صياغة: هل من الممكن أو الضروري إزالة المكون واستبداله لاحقًا؟ توفر المواد اللاصقة روابط دائمة ، بينما تسمح الشحوم والمواد الهلامية بإعادة صياغة سهلة.
توافق المواد: تأكد من أن TIM متوافق كيميائيًا مع تغليف المكون ، ومواد غرفة التبريد ، وأي مواد المحيطة الأخرى لمنع التآكل أو التدهور.
حتى أفضل تيم يمكن أن يؤدي بشكل سيء إن لم يتم تطبيقه بشكل صحيح. تتضمن الممارسات الرئيسية:
تنظيف السطح: تأكد دائمًا من تنظيف كلا من السطوح التزاوج جيدًا من الغبار والزيوت وبقايا تيم القديمة باستخدام مذيب مناسب (مثل كحول الأيزوبروبيل) لزيادة التلامس.
تقنية التطبيق الصحيحة: اتبع الإرشادات المحددة للشركة المصنعة لنوع TIM المختار. بالنسبة للشحوم ، عادة ما تكون الطبقة الرقيقة ، حتى في كثير من الأحيان نقطة واحدة أو خط لحافظة وحدات المعالجة المركزية) هي الأفضل. بالنسبة للوسادات ، تأكد من التنسيب والضغط الكافي.
ضغط التثبيت الأمثل: بالنسبة للعديد من TIMs ، وخاصة الفوط وبعض الشحوم/PCMS ، فإن تحقيق الضغط الصحيح من التثبيت من غرفة التبديل أمر بالغ الأهمية لتقليل سمك خط الرابطة وضمان الترطيب المناسب.
مواد الواجهة الحرارية هي التأسيسية إلى الإدارة الحرارية الفعالة. إنها الرابط الحاسم الذي يتيح نقل الحرارة الفعال ، وحماية المكونات الإلكترونية من التأثيرات الضارة للحرارة المفرطة. مع استمرار الأجهزة الإلكترونية في تصغير وتطلب كثافات الطاقة أعلى ، لن ينمو ابتكار وأهمية TIMS فقط. يعتمد TIM 'Best ' دائمًا على التطبيق ، وهو عنصر تم اختياره بعناية يوازن بين الأداء الحراري والموثوقية والتصنيع والتكلفة.
في Winshare Thermalloy ، نفهم الدور الحاسم التي تلعبها Tims في الحلول الحرارية الشاملة. تمتد خبرتنا على الطيف الكامل للإدارة الحرارية ، من أحواض الحرارة ذات الهندسة الدقيقة والألواح الباردة السائلة إلى المحاكاة الحرارية الشاملة وتحليل الأداء الميكانيكي. يوفر فريق التصميم الحراري المتميز ، الذي يستفيد من خبرة واسعة النطاق ، حلولًا حرارية مخصصة مخصصة تتكامل بسلاسة مع TIMS الصحيحة.
