كيف تختار بالارتداد الحراري المناسب لمعداتك الصناعية

مقدمة

في عالم التطبيقات الصناعية ، أهمية اختيار لا يمكن المبالغة في تتبدد بالوعة حرارة ، حسب التصميم ، الحرارة الناتجة عن المكونات الإلكترونية ووحدات الطاقة ، وحماية الأنظمة من تدهور الأداء والفشل. من المحولات عالية الطاقة في قطاع الطاقة المتجددة إلى رفوف الخوادم القوية في تكنولوجيا المعلومات والاتصالات ، فإن وجود حل للحرارة الحرارية المصممة جيدًا يحمي طول طول المعدات الخاصة بك ويضمن عمليات ثابتة ودون انقطاع. بالارتداد الحراري المحسّن.

عندما تنمو البيئات الصناعية أكثر تطوراً ، ومن المتوقع أن تدير الأجهزة أعباء العمل المتزايدة بشكل متزايد ، تصبح متطلبات الإدارة الحرارية صارمة بنفس القدر. يمكن أن تؤثر المشتت الحراري الصحيح ، الذي تم اختياره بعد تقييم كل من متطلبات النظام الحالية والمتوقعة ، بشكل كبير على أداء المعدات وكفاءة الطاقة والموثوقية.

تحدد هذه المقالة الخطوات الهامة التي تنطوي عليها اختيار الجار الحراري المثالي للتطبيقات الصناعية الخاصة بك ، وتشارك الأفكار حول معايير اتخاذ القرارات الأساسية ، ويرشدك في النهاية نحو الإدارة الحرارية الأكثر فعالية.

1. فهم متطلبات النظام الخاصة بك

غالبًا ما تكون الخطوة الأولى في اختيار المشتت الحراري هي الأكثر أهمية: فهم الملف الحراري لنظامك بالكامل. كل بيئة أو تطبيق صناعي لها مستويات إخراج الطاقة الفريدة الخاصة بها ، ونطاقات درجة حرارة التشغيل ، وأنماط عبء العمل.

1. تحديد شروط الحمل الذروة: تقييم ما إذا كان نظامك يختبر المسامير الدورية في معالجة الطاقة ، أو الأحمال العالية المستمرة ، أو مزيج من سيناريوهات الاستخدام المختلفة. يجب تصميم أو اختيار المصارف الحرارية للتعامل مع المتطلبات الحرارية الذروة دون المخاطرة بالضرر الداخلي أو اختناق الأداء.

2. النظر في قيود المساحة: قد تكون بعض الأجهزة ، مثل محولات الطاقة أو وحدات التحكم في المحرك ، موجودة في حاويات مضغوطة ، تاركة مساحة محدودة لأجهزة التبريد. في مثل هذه السيناريوهات ، يمكن أن تكون هندسة المشتت الحراري ومسارات تدفق الهواء المتاحة عوامل محددة كبيرة.

3. مراجعة أوراق بيانات مكون: الدوائر المتكاملة عالية الطاقة (ICS) أو وحدات البطارية تأتي مع المعلمات الحرارية الموصى بها. تساعد المرجع المتبادل هذه مع الظروف المحيطة في تضييق التصميمات المناسبة للوعة الحرارية.

من خلال إنشاء ملف تعريف حراري موثوق به ، يمكنك بسهولة الصفر على المنتجات أو التصميمات التي تتناول المتطلبات الفريدة لنظامك الصناعي ، مما يضمن نتائج متسقة حتى في أعباء العمل الشديدة أو غير المتوقعة.

2. الموصلية الحرارية واختيار المواد

في صميم أي بالارتداء الحراري هو تكوين المواد الأساسية. المعادن الأكثر استخدامًا هي الألومنيوم والنحاس ، ولكل منها خصائص مميزة:

1. الألومنيوم: خفيفة الوزن ، منخفضة نسبيا في التكلفة ، وسهلة الجهاز أو البثق. يفضل الألومنيوم في العديد من البيئات الصناعية التي تتطلب كل من القدرة على تحمل التكاليف وتبديد الحرارة المعتدل.

2. النحاس: الموصلية الحرارية الاستثنائية ولكن أثقل وأكثر تكلفة. غالبًا ما يتم اختيار أحواض الحرارة النحاسية للسيناريوهات عالية الحرارة حيث يتجاوز الأداء اعتبارات التكلفة أو الوزن.

3. المواد المتقدمة: أدخلت الابتكارات في مساحة تبريد الإلكترونيات أنابيب الحرارة ، وغرف البخار ، والمواد المركبة التي يمكن أن تتفوق على التصاميم التقليدية القائمة على المعادن. قد تكون هذه الحلول ذات صلة بشكل خاص بالقطاعات ذات ملامح الحمل الحرارية المعقدة ، مثل الخوادم أو محولات طاقة الرياح أو وحدات التحكم المتخصصة.

يتضمن اختيار المادة المثلى موازنة الأداء الحراري والتكلفة وتعقيد التصميم. في بعض البيئات ، يمكن أن تقدم الحلول الهجينة التي تجمع بين المواد - Core -Core مع زعانف الألومنيوم ، على سبيل المثال - أفضل ما في العالمين.

3. تصميم بالوعة الحرارة والهندسة

تأتي الأحواض الحرارية بأشكال وأحجام لا تعد ولا تحصى ، مع ميزات التصميم التي تمليها مدى فعالية توجيهها وتفتيت الحرارة. تشمل بعض الاختلافات البارزة في التصميم:

1. أحواض الحرارة المقذوفة : تم تصنيعها من خلال عملية بثق ، مما يؤدي إلى قطعة معدنية صلبة مع زعانف متباعدة على فترات منتظمة. مثالية للتطبيقات متوسطة القوة حيث تكون فعالية التكلفة مهمة.

2. أحواض الحرارة المزلقة : منحوتة مباشرة من كتلة معدنية ، مما يوفر زعانف رقيقة ومساحة سطح إضافية. مفيد بشكل خاص عندما تكون هناك قيود على الفضاء الجانبي ولكن الحاجة إلى زيادة قدرة التبديد.

3. الزعنفة المطوية أو الزعنفة المربوطة: هياكل الزعنفة التي تم إنشاؤها بواسطة صفائح المعادن القابلة للطي أو الترابط ، مما يؤدي إلى بعض من أعلى كثافة مساحة السطح المتاحة. تصاميم قابلة للتكيف للغاية تسمح بالتخصيص الدقيق.

4. تصميمات الدبوس: الزعانف مرتبة كدبابيس تساعد في تشتت الحرارة في اتجاهات متعددة. فعالة عادة في سيناريوهات الحمل الطبيعي حيث يتم تعطيل تدفق الهواء أو لا يمكن التنبؤ به.

ينبع اختيار التصميم من مطابقة احتياجات تبديد الحرارة مع المعلمات المادية في حاوية المعدات. في العديد من الإعدادات الصناعية ، حيث قد يتراكم الغبار أو الحطام ، فإن ضمان سهلة الحفاظ على التصميم المختار أمرًا بنفس القدر من الأهمية.

4. نشط مقابل التبريد السلبي

في البيئات الصناعية ، يمكن أن يؤثر الاختيار بين التبريد النشط والسلبي بشكل مباشر على الموثوقية ، وجداول الصيانة ، واستهلاك الطاقة:

1. التبريد السلبي: يعتمد على الحمل الحراري الطبيعي - عملية ترتفع فيها الحرارة وتتحرك دون تدفق الهواء القسري. إنه أبسط وأكثر هدوءًا ويتطلب عادة صيانة أقل ، ولكن قد لا يكون كافيًا لتطبيقات الطاقة العالية جدًا حيث يكون إخراج الحرارة كبيرًا.

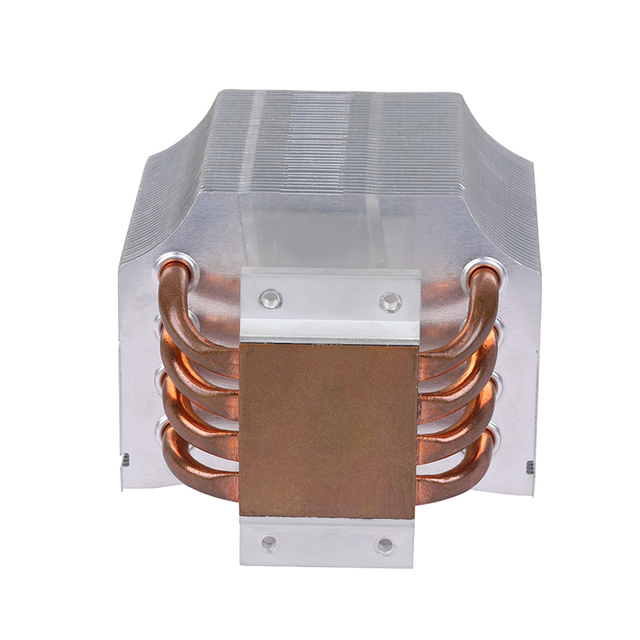

2. التبريد النشط: يتضمن دمج المراوح أو المنفخ أو المضخات (في الأنظمة المبردة بالسائل) لإجبار الحرارة بعيدًا عن الجهاز بشكل أكثر عدوانية. على الرغم من أن التبريد النشط فعال للغاية ، إلا أنه يقدم نقاط صيانة (يمكن أن يفشل المشجعون ويمكن أن يسد الغبار مرشحات) ويمكن أن يزيد من مستويات استخدام الطاقة والضوضاء.

قد تكون الحلول الهجينة في بعض الأحيان أفضل نهج-على سبيل المثال ، يجمع بين بالوعة حرارة كبيرة وسلبية مع مراوح يسيطر عليها درجة الحرارة والتي لا تنشط إلا في ظل ظروف التحميل العالية.

5. اعتبارات التثبيت والتركيب

حتى أفضل بالوعة الحرارة التي يتم هندستها يمكن أن تتعثر إذا تم تثبيتها بشكل غير صحيح:

1. مواد الواجهة الحرارية (TIMS): لزيادة نقل الحرارة من الجهاز إلى بالوعة الحرارة ، التأكد من أن أسطح التلامس مستعدة بشكل جيد واستخدام TIMs المناسبة ، مثل الشحم الحراري أو الفوط أو المواد اللاصقة. هذه المواد تملأ الفجوات المجهرية ، مما يعزز الموصلية.

2. التثبيت الميكانيكي: يجب أن تحافظ المصارف الحرارية المضمونة بالبراغي أو المقاطع أو الترابط المباشر على ضغط ثابت عبر المكون. الإفراط في الإثارة أو التثبيت غير المتكافئ يمكن أن تشوه قاعدة الجار الحرارية أو تلف المكون الأساسي.

3. تحمل التجميع: الاستفادة من التطبيقات الصناعية ، وخاصة تلك الخاضعة للاهتزاز أو الصدمة ، من أساليب التثبيت القوية التي تحمي من التغلب بمرور الوقت.

يمكن أن تساعد الفحوصات المنتظمة لسلامة التثبيت في الحرارة الحرارية ، وخاصة في ظل ظروف التشغيل القاسية ، على إطالة حياة نظامك والحفاظ على الأداء الحراري الثابت.

6. العوامل البيئية والحماية

تعمل المعدات الصناعية غالبًا في بيئات متربة أو رطبة أو صعبة يمكنها تحدي كفاءة التبريد:

1. تراكم الغبار والحطام: بمرور الوقت ، يمكن للجسيمات أن تسد الزعانف ، وتعطي تدفق الهواء ورفع درجات حرارة التشغيل الداخلية. يضمن الصيانة المنتظمة - الفراغ أو التنظيف المُحسّن - أن النظام يبقى ضمن حدود حرارية آمنة.

2. الرطوبة والتآكل: في البيئات الساحلية أو مرافق الإنتاج حيث توجد المواد الكيميائية والرطوبة المسببة للتآكل ، يمكن أن تحمي الطلاء مثل الأنود أو الطلاء المتخصص أحواض الحرارة المعدنية من التدهور.

3. درجات الحرارة القصوى: تحتاج الصناعات الموجودة في المناخات الساخنة أو الباردة جدًا إلى حساب هذه الأحرف القصوى في تصميمها بالحرارة. يمكن إدارة توسيع المواد والانكماش عن طريق هوامش التصميم المناسبة واختيار المواد.

إن اتخاذ خطوات استباقية لحماية المشتت الحراري من المخاطر الخارجية - سواء أكان ، أو مرشحات ، أو علاجات سطحية متخصصة - يمكن أن تسفر عن مكاسب كبيرة في الموثوقية وطول العمر.

7. الجودة والشهادات

من الصعب التأكيد على قيمة عمليات التصنيع الموحدة وشهادات الجودة المعترف بها في مساحة المعدات الصناعية. يميل المصنعون الموثوقون إلى الالتزام بـ:

1. ISO9001: التركيز على أنظمة إدارة الجودة المتسقة ، وضمان تلبية المنتجات متطلبات العملاء والتنظيمية.

2. ISO14001: معايير نظام الإدارة البيئية التي تعزز التصنيع المسؤول بيئيًا.

3. IATF 16949 (TS16949 سابقًا): حرج لتطبيقات السيارات ، وتوجيه تطوير المنتجات التي تؤدي بشكل موثوق في ظل الظروف الصعبة.

إن الاستثمار في الانحراف الحراري من المورد المعتمد يشير إلى الممارسات الهندسية القوية ، والتصنيع المتسق ، والأداء الموثوق به. تسهل إدارة الجودة الصارمة أيضًا إمكانية تتبع المواد - وهو زائد رئيسي إذا كان نظامك يتطلب معادن متخصصة أو تحملات ضيقة.

8. المقاومة المستقبلية: التخطيط للترقيات

مع تطور التكنولوجيا ، قد تحتاج المعدات الصناعية الخاصة بك إلى مزيد من قوة المعالجة أو قد تجذب المزيد من التيار ، مما يؤدي إلى زيادة توليد الحرارة. يمكن لتصميم أو اختيار بالمرار الحراري الذي يمكنه التعامل مع التوسعات المحتملة سعة أن تجنيك من الإصلاحات المبكرة:

1. السماح بمساحة رأس حرارية إضافية: إذا كان نظامك يعمل بسعة 80 ٪ اليوم ، فخطط بنسبة 100 ٪ - أو أكثر - مع نفس المحلول الحراري.

2. الشكل: تسمح بعض الأحواض الحرارية بإضافة أو إزالة الأقسام أو المعجبين أو الأنابيب الحرارية للتكيف مع مستويات عبء العمل الجديدة.

3. التقنيات الناشئة: راقب طرق التبريد المتقدمة - مثل التبريد السائل الصغرى أو المواد المتقدمة حديثًا - عند العمل في الصناعات التي تدفع حدود كفاءة الطاقة والأداء.

في العديد من السيناريوهات ، تؤتي ثمار استثمار أكبر قليلاً في تصميم بالمرفق الحراري القابل للتطوير عن طريق تجنب بدائل متكررة أو اختناقات الأداء أسفل الخط.

خاتمة

يعد اختيار المناسب الانحراف الحراري للمعدات الصناعية عبارة عن عملية متعددة الأوجه تتطلب موازنة متطلبات الأداء ، والظروف البيئية ، وقيود التكلفة ، والتطور طويل الأجل لنظامك. من خلال تقييم الملف الحراري للمعدات بدقة ، وفهم المفاضلات في المواد والتصميم ، ومحاسبة عوامل التثبيت والصيانة الحاسمة ، يمكنك مساعدة آلاتك على العمل بسلاسة وكفاءة لسنوات قادمة.

سواء كنت تتعامل مع بيئات تكنولوجيا المعلومات والاتصالات المعقدة أو محولات الطاقة المتجددة أو محولات طاقة الرياح أو مكونات السيارات المتعطشة للطاقة ، من الضروري أن يكون هناك بالارتداد الحراري الحجم والمصمم بشكل مناسب. إن بناء ضمانات ضد الغبار والتآكل والتهديدات البيئية الأخرى يزيد من عامل الموثوقية. علاوة على ذلك ، فإن الشراكة مع الشركة المصنعة التي تحافظ على شهادات جودة قوية تساعد على ضمان تلقي مكونات متسقة تم إنشاؤها لأداء سيناريوهات صناعية صارمة.

إذا كانت لديك أسئلة حول دمج تقنيات التداول الحراري الحديثة أو تريد التوجيه في تحسين الأداء الحراري لنظامك ، ففكر في التواصل مع شركة Guangdong Winshare Thermal Technology Co. ، Ltd. تدور مهمتنا حول تقديم حلول تبريد عالية الطاقة ، من الألومنيوم المتطور والمتأثى تصاميم النحاس إلى تقنيات غرفة البخار المتقدمة. من خلال الاستثمار في الجهاز الحراري الصحيح ، فإنك تستثمر في سلامة المعدات وموثوقيتها وقابلية التوسع-وهو استثمار يدفعه عمليات مستقرة وعالية الأداء عبر دورة حياة نظامك الصناعي.
