في العالم المتقدم تقنيًا اليوم ، أصبحت المكونات الإلكترونية أكثر قوة وحثًا. هذا التقدم الذي لا هوادة فيه يجلب تحديًا كبيرًا: إدارة الحرارة الناتجة. الإفراط في التنازل عن الحرارة يخلط الأداء ، ويقلل من الموثوقية ، ويمكن أن يؤدي إلى فشل سابق لأوانه. الإدارة الحرارية الفعالة لم تعد اختيارية ؛ إنه أمر ضروري. المصارف الحرارية هي حجر الزاوية في الحلول الحرارية ، ومن بين طرق التصنيع المختلفة ، تبرز أحواض الحرارة المزورة الباردة لأدائها الاستثنائي ومرونة التصميم ، وخاصة في التطبيقات الصعبة.
يوفر هذا الدليل نظرة متعمقة على أحواض الحرارة المزورة الباردة. سنستكشف عملية التصنيع ، ونكشف عن المزايا الكبيرة ، وفهم القيود المحتملة ، ومقارنتها بالتقنيات الأخرى ، وتحديد التطبيقات الرئيسية ، ومناقشة اعتبارات التصميم الحاسمة. هدفنا هو تزويد المهندسين والمصممين والمديرين التقنيين بالمعرفة اللازمة للاستفادة من تقنية التبريد القوية هذه بفعالية.
التزوير البارد هو عملية تشكيل المعادن التي يتم إجراؤها في درجة حرارة الغرفة أو بالقرب منها. على عكس التزوير الساخن أو الصب ، لا يتضمن تسخين البليت المعدني إلى درجات حرارة عالية قبل التشكيل. بدلاً من ذلك ، فإنه يستخدم ضغطًا عاليًا للغاية لإجبار سبيكة معدنية أو بليت إلى تجويف يموت. هذه القوة الانضغاطية تشوه المعادن بشكل بلاسيكي ، مما تسبب في تدفقه ويتوافق بدقة مع شكل الموت. هذه العملية لا تشكل الجزء فحسب ، بل تقوم أيضًا بتحسين بنية الحبوب للمعادن ، مما يعزز خصائصه الميكانيكية وكثافته.
يتضمن إنشاء بالوعة حرارة مزورة باردة عدة خطوات دقيقة ، وتحويل البليت المعدني البسيط إلى مكون تبريد معقد وعالي الأداء:
اختيار المواد: تبدأ العملية عادةً بالمعادن العالية الموصلة. الخيارات الأكثر شيوعا هي:
سبائك الألومنيوم: في المقام الأول AL1070 أو AL1050 ، والمعروفة بتوصيتها الحرارية الممتازة (حوالي 226 واط/م · ك) ، والتشكيل الجيد ، والوزن المنخفض.
النحاس: في كثير من الأحيان C1100 (الملعب الصلب الكهربائي - ETP Copper) ، مما يوفر توصيل حراري متفوق (حوالي 391 واط/م · ك) ولكن بتكلفة ووزن أعلى.
تحضير البليت/سبيكة: يتم تقطيع المواد الخام إلى رخويات أسطوانية دقيقة أو بليتات من حجم معين مطلوب للجزء النهائي. جودة السطح ونظافة البليت مهمة.
خطوة التزوير: يتم وضع البليت في وفاة الصلب المتخصصة. تنحدر لكمة بقوة هائلة (غالبًا ما تكون مئات أو آلاف الأطنان) ، مع الضغط على البليت في تجويف الموت. يتدفق المعدن تحت هذا الضغط ، ويشكل في وقت واحد قاعدة بالوعة الحرارة وقرية لأعلى لإنشاء الزعانف (زعانف الدبوس ، الزعانف الإهليلجية ، أو الأشكال المعقدة الأخرى) في عملية واحدة. هذا يضمن أن الزعانف جزء لا يتجزأ من القاعدة ، مما يلغي أي مقاومة للواجهة الحرارية.
عمليات التشذيب والثانوية: قد يتم قطع المواد الزائدة (فلاش). نظرًا لطبيعة التزوير الباردة على شكل شبكة ، يتم تقليل عمليات التصنيع الثانوية (مثل الطحن أو الحفر) أو القضاء عليها مقارنةً بالطرق الأخرى ، على الرغم من أنه يمكن دمج ميزات مثل ثقوب التثبيت في تموت التزوير أو الإضافات لاحقًا إذا لزم الأمر.
التشطيب السطحي: غالبًا ما يكون لأحواض الحرارة المزورة الباردة تشطيب سطح طبيعي جيد. يمكن أن يخضعوا لعلاجات إضافية مثل الأنود (للألمنيوم) لتحسين مقاومة التآكل ، أو توفير العزل الكهربائي ، أو لأغراض جمالية (على سبيل المثال ، أنود الأسود للتبريد الإشعاعي المعزز).
يوفر Cold Forging مجموعة مقنعة من المزايا التي تجعلها خيارًا مفضلاً للعديد من تحديات الإدارة الحرارية:
يضغط الضغط العالي المستخدم في تزوير البرد على بنية الحبوب للمعادن ، مما يلغي الفراغات الداخلية والمسامية الشائعة في عمليات مثل الصب. إن استخدام مواد عالية النقاء مثل AL1070 أو C1100 يضمن الموصلية العالية بطبيعتها. من الأهمية بمكان ، نظرًا لأن الزعانف تتشكل مباشرة من المادة الأساسية في قطعة واحدة ، لا يوجد حاجز مقاومة حراري (مثل الايبوكسي الحراري في أحواض الحرارة الزعنفة المستعبزة أو فجوات الهواء). ينتج عن هذا نقل حرارة عالية الكفاءة من القاعدة إلى الزعانف ، مما يؤدي إلى الأداء الحراري الشامل المتفوق-غالبًا ما يكون أفضل بكثير من نظيرات القالب وأفضل بشكل ملحوظ من نظرائهم المعيارين من أبعاد مماثلة.
يتفوق التزوير على إنتاج أشكال معقدة ثلاثية الأبعاد يصعب أو من المستحيل تحقيقها ببثق بسيط. وهذا يشمل:
زعانف نسبة العرض إلى الارتفاع العالية: يمكن تزوير الزعانف إلى ارتفاعات أكبر بكثير من عرضها أو قطرها (يمكن تحقيق نسب العرض إلى ارتفاع 35: 1 أو أعلى) ، مما يزيد من مساحة السطح داخل بصمة معينة.
أنواع الزعنفة المتنوعة: زعانف الدبوس المستديرة ، وزعانف الدبوس الإهليلجي (والتي يمكن أن توفر مزايا ديناميكية هوائية) ، ويمكن إنشاء زعانف مستقيمة مع ملفات تعريف محددة.
الميزات المتكاملة: يمكن في كثير من الأحيان تشكيل الميزات الأساسية والخطوات والغطال وحتى منشورات التثبيت المركزية مباشرة أثناء عملية التزوير.
تعمل البرد على الإجهاد البارد في عملية التزوير ، حيث يحسن من قوته الميكانيكية ومقاومة التعب مقارنة بالمواد أو المسبوكات المصلبة. إن الهيكل الكثيف الخالي من الفراغ الناتج قوي ويمكنه تحمل صدمة واهتزازات كبيرة ، حاسمة في البيئات السيارات أو الصناعية.
التزوير البارد هو عملية شبه الشكل. يكون حجم البليت الأولي قريبًا جدًا من حجم الجزء النهائي ، مما يقلل من خردة المواد مقارنة بعمليات طرفية مثل الآلات من كتلة صلبة. هذا لا يحفظ فقط تكاليف المواد الخام (ذات أهمية خاصة مع النحاس) ولكن أيضًا يجعلها عملية أكثر ملاءمة للبيئة.
يضمن استخدام Dies Dies دقة عالية الأبعاد وتكرار من جزء إلى آخر. عادة ما تكون الانتهاء من السطح الناتج عن التزوير البارد سلسًا ، مما يقلل من الحاجة إلى عمليات التشطيب الثانوية.
في حين أن الاستثمار الأولي في الأدوات ذات القوة العالية يمكن أن يكون كبيرًا ، فإن معدلات الإنتاج المرتفعة ، وانخفاض النفايات المادية ، والحد الأدنى من المعالجة الثانوية تجعل التزوير البارد منافسة للغاية بالنسبة لأحجام الإنتاج المتوسطة إلى المرتفعة. بمجرد إنشاء الأدوات ، يمكن إنتاج الأجزاء بسرعة (غالبًا في ثوان لكل جزء).
على الرغم من فوائده العديدة ، فإن التزوير البارد ليس الحل الأمثل لكل سيناريو. النظر في هذه القيود:
تكاليف الأدوات: توفي الصلب المتصلب المطلوب لتحمل الضغوط الشديدة معقدة ومكلفة للتصنيع ، مما يجعل التزوير البارد أقل اقتصادا لإنتاج أو نماذج أولية منخفضة الحجم مقارنة بالآلات أو البثق البسيط.
قيود المواد: تعمل العملية بشكل أفضل مع معادن أكثر ليونة وأكثر مرونة مثل الألومنيوم النقي والنحاس. سبائك الألومنيوم عالية القوة أو غيرها من المعادن الصعبة غير مناسبة بشكل عام لتزوير البرد المعقدة.
قيود الحجم/الشكل: على الرغم من قدرتها على الأشكال المعقدة ، إلا أن هناك حدود عملية على الحجم الكلي ، وتعقيد الزعنفة ، ونحافة الميزات التي يمكن تزويرها بشكل موثوق. قد تكون أحواض الحرارة الكبيرة للغاية أكثر ملاءمة لطرق التصنيع مثل مجموعات الزعنفة المستعبدة.
يعتمد اختيار تقنية الانقسام الحراري المناسب على متطلبات التطبيق المحددة. فيما يلي كيف يقارن التزوير البارد بالبدائل المشتركة:
التعقيد: البثق ممتاز للأشكال الخطية ثنائية الأبعاد (زعانف مستقيمة). يتفوق التزوير البارد في التعقيد ثلاثي الأبعاد (زعانف الدبوس ، وأشكال زعنفة متنوعة ، وميزات قاعدة متكاملة).
الأداء الحراري: يستخدم التزوير البارد عادة الألومنيوم النقي (AL1070/1050) مع توصيل أعلى من سبيكة البثق الشائعة (AL6063 ، ~ 180 واط/م · K). الهيكل المتكامل للزعانف المزورة يزيل أيضًا مقاومة الواجهة. بالنسبة للأشكال المعقدة أو زعانف الدبوس التي تتطلب تدفق الهواء في كل مكان ، يتفوق التزوير البارد بشكل كبير على البثق.
التكلفة: أدوات البثق أرخص عمومًا ، مما يجعلها فعالة من حيث التكلفة للأشكال البسيطة والمجلدات المنخفضة. يمكن أن يصبح التزوير البارد أكثر فعالية من حيث التكلفة عند أحجام أعلى بسبب زيادة الإنتاج والتوفير للمواد ، على الرغم من ارتفاع تكاليف الأدوات الأولية.
الأداء الحراري: يوفر التزوير البارد الموصلية الحرارية أفضل بكثير. غالبًا ما يستخدم الصب المموه سبائك مثل A380 (~ 96 W/M · K) ويمكن أن تقدم العملية المسامية ، مما يعيق تدفق الحرارة.
القوة والكثافة: الأجزاء المزورة الباردة أكثر كثافة وأقوى بسبب القضاء على المسامية وتصلب العمل.
التعقيد: يمكن أن تنتج كلتا الطريقتين أشكالًا معقدة ، لكن التزوير البارد يوفر عمومًا دقة أفضل ، وتحمل أكثر إحكامًا ، وتشطيبات سطح أكثر سلاسة.
التكلفة: يمكن أن يكون صب القالب فعالًا من حيث التكلفة بالنسبة لأحجام كبيرة جدًا من الأشكال المعقدة ، لكن مفاضلة الأداء كبيرة. يوفر التزوير البارد أداءً فائقًا ، وغالبًا ما يبرر استخدامه حيث تكون المتطلبات الحرارية مرتفعة.
مقاومة الواجهة: التزوير البارد له مقاومة واجهة حرارية صفرية بين الزعانف والقاعدة. الزعانف المزلقة هي أيضًا متجانسة (مقطوعة من قاعدة) ، لكن الزعانف المستعبدة تعتمد على مادة الواجهة (الايبوكسي أو لحام) والتي تضيف المقاومة الحرارية.
كثافة الزعنفة/نسبة العرض إلى الارتفاع: يمكن للتزلج تحقيق زعانف رقيقة للغاية وكثافة عالية. يوفر التزوير البارد نسبًا عالية الارتفاع ولكن قد يكون لها قيود على الحد الأدنى من سمك الزعنفة والتباعد. توفر الزعانف المستعبدين مرونة في استخدام مواد مختلفة للقاعدة والزعانف (على سبيل المثال ، قاعدة النحاس ، زعانف الألومنيوم).
التكلفة والتعقيد: يتطلب التزلج آلات متخصصة. الترابط ينطوي على خطوات تجميع متعددة. التزوير البارد هو عملية تشكيل واحدة (PREPT PREP) ، فعالة على نطاق واسع.
يوفر الجدول التالي نظرة عامة مقارنة على أحواض الحرارة المزورة الباردة ضد تقنيات الشتايا الحرارية الشائعة الأخرى التي تمت مناقشتها في هذا الدليل:
ميزة | أحواض الحرارة المزورة الباردة | أحواض الحرارة المبثوقة | مصارف الحرارة الصب | أحواض الحرارة المزلقة الزعنفة | أحواض حرارة الزعنفة المستعبدين |
تعقيد الشكل | عالية (الأشكال المعقدة ثلاثية الأبعاد ، زعانف الدبوس ، ميزات متكاملة) | منخفضة (خطية ، أشكال ثنائية الأبعاد ، زعانف مستقيمة) | متوسط (أشكال معقدة ممكنة) | متوسطة (رقيقة ، زعانف كثيفة من قاعدة) | متوسط (يمكن أن تكون القاعدة والزعانف مواد مختلفة) |
الأداء الحراري | متفوقة (مادة نقاء عالية ، زعانف متكاملة) | جيد (سبائك نقاء منخفضة ، واجهة محتملة) | عادلة (سبائك الموصلية السفلية ، المسامية المحتملة) | جيد جدا (بنية متجانسة) | جيد (مقاومة الواجهة من الترابط) |
خيارات المواد | في المقام الأول AL (1070/1050) ، النحاس (C1100) | سبائك AL المشتركة (6063) | سبائك مختلفة (على سبيل المثال ، A380) | في المقام الأول أو النحاس | مرنة (مواد مختلفة للقاعدة والزعانف) |
تكلفة الأدوات | عالي | قليل | متوسطة إلى عالية | واسطة | منخفض (لعملية الترابط) |
تكلفة الوحدة (عالية المجلد) | منخفضة إلى متوسطة | قليل | منخفضة إلى متوسطة | واسطة | واسطة |
أقصى نسبة العرض إلى الارتفاع | عالية (على سبيل المثال ، 35: 1) | واسطة | واسطة | عالية جدا (رقيقة جدا ، زعانف طويلة ممكنة) | يختلف بناءً على طريقة الترابط والأبعاد الزعنفة |
مقاومة الواجهة | صفر (زعانف لا يتجزأ من القاعدة) | الإمكانات إذا كانت اللوحة الأساسية منفصلة | إمكانية بسبب عملية الصب | صفر (زعانف مقطوعة من القاعدة) | حاضر (مادة الترابط) |
القوة والكثافة | عالية (تصلب العمل ، هيكل كثيف) | واسطة | أقل (مسامية محتملة) | عالي | يختلف بناءً على المواد والترابط |
استخدام المواد | مرتفع (على شكل شبكة قريبة) | واسطة | واسطة | واسطة | واسطة |
إن المزايا الفريدة لمصارف الحرارة المزورة الباردة تجعلها مثالية للتطبيقات التي يلزم فيها الأداء الحراري العالي والموثوقية والأشكال المعقدة ، وغالبًا ضمن قيود الفضاء:

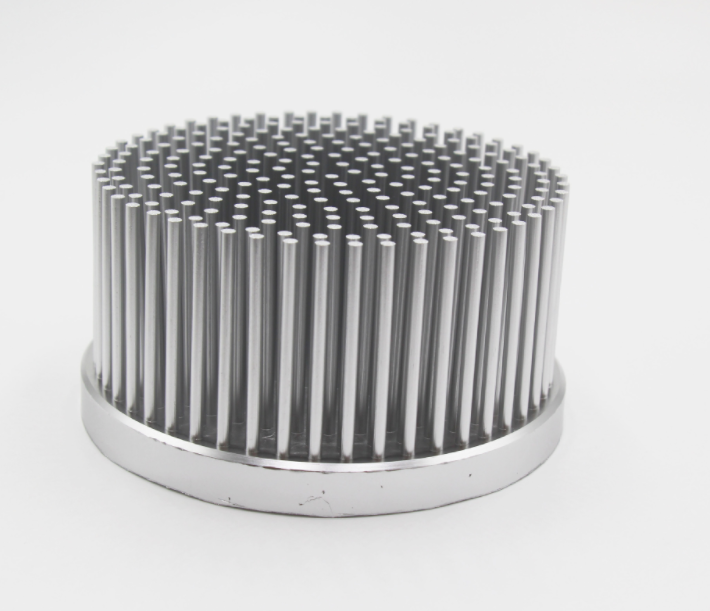

إضاءة LED: تستخدم على نطاق واسع في مصابيح LED عالية الطاقة (مصابيح الشوارع ، مصابيح الملعب ، تجهيزات الصناعة عالية الجبال ، مصابيح تنمو البستنة) حيث يكون تبديد الحرارة الفعال أمرًا ضروريًا لإخراج الضوء ، واتساق اللون ، وعمره. تصميمات زعنفة الدبوس المستديرة تحظى بشعبية لتدفق الهواء متعدد الاتجاهات.
إلكترونيات الطاقة: تبريد مكونات عالية الطاقة مثل IGBTs ، MOSFETs ، مقومات في إمدادات الطاقة ، محركات التردد المتغيرة (VFDs) ، مركبات الطاقة الشمسية (محولات PV) ، معدات اللحام ، وأنظمة تحويل الطاقة.
الاتصالات السلكية واللاسلكية: إدارة الحرارة في المحطات الأساسية ، أجهزة التوجيه ، المفاتيح ، وغيرها من معدات البنية التحتية للشبكة التي تتطلب موثوقية عالية.
السيارات: وحدة التحكم في التبريد (وحدات التحكم في المحرك) ، وحدات الطاقة في السيارات الكهربائية (EVS) والسيارات الكهربائية المختلطة (HEVS) ، والمصابيح الأمامية LED ، وأنظمة المعلومات والترفيه. متانة التزوير هي فائدة رئيسية هنا.
الإلكترونيات الاستهلاكية: وحدة المعالجة المركزية عالية الأداء وتبريد GPU ، وخاصة أحواض الحرارة المزورة النحاسية النحاسية لتحقيق أقصى درجات الحرارة في الأجهزة المدمجة مثل أجهزة الكمبيوتر المحمولة وأجهزة الألعاب.
أنظمة تخزين الطاقة: إدارة الحرارة في حزم البطارية وإلكترونيات تحويل الطاقة المرتبطة بها.
الأتمتة الصناعية: محركات محرك التبريد ، وحدات التحكم ، ووحدات الطاقة في معدات المصنع.
عند تصميم أو تحديد بالوعة حرارة مزورة باردة ، تؤثر عدة عوامل على فعاليتها:
نوع الزعنفة والهندسة: دبابيس مستديرة ممتازة لتدفق الهواء متعدد الاتجاهات أو منخفضة السرعة. يمكن أن توفر الدبابيس الإهليلجية انخفاضًا أقل في تدفق الهواء الموجهة. يمكن استخدام الزعانف المستقيمة حيث يكون تدفق الهواء خطيًا. يجب تحسين الكثافة والارتفاع لظروف تدفق الهواء المحددة.
سمك القاعدة: يجب أن تكون القاعدة سميكة بما يكفي لنشر الحرارة بشكل فعال من المصدر إلى الزعانف ، مما يمنع النقاط الساخنة.
اختيار المواد: اختر الألومنيوم (AL1070/1050) للحصول على توازن جيد بين الأداء والوزن والتكلفة. اختيار النحاس (C1100) عندما يكون الحد الأقصى للأداء الحراري والوزن/التكلفة أقل أهمية.
تدفق الهواء: يعتمد أداء الحرارة الحرارية اعتمادًا كبيرًا على تدفق الهواء المتاح (الحمل الحراري الطبيعي أو الهواء القسري من مروحة). يجب أن يكمل تصميم الزعنفة خصائص تدفق الهواء.
طريقة التعلق: فكر في كيفية تركيب بالوعة الحرارية (على سبيل المثال ، دبابيس الدفع ، البراغي ، الشريط اللاصق الحراري). تأكد من التلامس الحراري الجيد بين مصدر الحرارة وقاعدة بالوعة الحرارة باستخدام مادة الواجهة الحرارية المناسبة (TIM).
تعتمد فعالية بالارتداد الحراري المزور البارد اعتمادًا كبيرًا على خبرة الشركة المصنعة. ابحث عن شريك مع:
تجربة التزوير الباردة المثبتة: فهم عميق للعملية والمواد وتصميم الموت.
إمكانيات التصميم الحراري ومحاكاة: القدرة على إجراء تحليل CFD (ديناميات السوائل الحسابية) لتحسين التصميم لتطبيقك المحدد قبل إجراء الأدوات باهظة الثمن.
التصنيع الداخلي ومراقبة الجودة: التحكم في العملية بأكملها ، من الأدوات إلى الإنتاج والتشطيب ، بدعم من أنظمة إدارة الجودة القوية (على سبيل المثال ، ISO 9001 ، IATF 16949 للسيارات).
النماذج الأولية والدعم: القدرة على توفير نماذج أولية (غالبًا ما يتم تشكيلها في البداية لإثبات التصميم) وتقديم الدعم الهندسي خلال دورة التطوير.
قابلية التوسع: القدرة على التعامل مع أحجام الإنتاج التي تتراوح من دفعات متوسطة إلى الإنتاج الضخم على نطاق واسع.
تمثل أحواض الحرارة المزورة الباردة تقنية إدارة حرارية قوية ، توفر مزيجًا رائعًا من الأداء الحراري ، وحرية التصميم للأشكال المعقدة ، والمتانة الهيكلية ، وفعالية التكلفة في الحجم. من خلال الاستفادة من المواد عالية النقاء وعملية تشكيل دقيقة وعالية الضغط ، فإنها تخلق هياكل متجانسة تتبدد الحرارة بكفاءة من المكونات الحرجة. مثالية للتطبيقات الصعبة عبر الصناعات مثل إضاءة LED ، وإلكترونيات الطاقة ، والسيارات ، والاتصالات السلكية واللاسلكية ، توفر التزوير البارد للمهندسين حلاً موثوقًا بالتحديات الحرارية المعقدة.
في Winshare Thermal ، تأسست في عام 2009 ، نحن متخصصون في حلول التبريد عالية الطاقة والاستفادة من الخبرة الواسعة في الإدارة الحرارية ، بما في ذلك تقنيات التزوير الباردة المتقدمة . ينصب تركيزنا على أن نصبح رائدة في الإدارة الحرارية لحقل الطاقة الجديد وما بعده.
نحن نقدم إمكانات شاملة تغطي التصميم الحراري والمحاكاة (بما في ذلك CFD والتحليل الميكانيكي) ، والتصنيع ذو الحجم العالي من أحواض الحرارة المزورة الباردة المخصصة في كل من الألومنيوم عالي النقاء (AL1070/AL1050) والنحاس (C1100). تمتد خدماتنا من أحواض الحرارة على مستوى المكونات إلى أنظمة تبريد السائل والهواء المدمجة بالكامل.
شريك مع Winshare Thermal للحلول الحرارية المحسنة التي تدعمها أنظمة إدارة الجودة القوية (ISO9001 ، ISO14001 ، IATF 16949 معتمدة) والدعم المستجيب ، بما في ذلك النماذج الأولية السريعة والتكامل السلس في سلسلة التوريد الخاصة بك. نحن ملتزمون بمساعدتك في حل أصعب التحديات الحرارية في القطاعات الصعبة مثل الطاقة الجديدة (EVs والرياح والطاقة الشمسية وتخزين الطاقة) وإلكترونيات الطاقة وتكنولوجيا المعلومات والاتصالات والتطبيقات الصناعية.
اتصل بـ Winshare Thermal اليوم لمناقشة متطلباتك الحرارية واستكشاف كيف يمكن أن تعزز حلولنا المزورة الباردة أداء منتجك وموثوقيته.
