المشتت الحراري مقابل اللوحة الباردة: الاختلافات الرئيسية في حلول الإدارة الحرارية

مقدمة

في صناعة الإلكترونيات سريعة الخطى اليوم، الإدارة الحراريةيعد ent أمرًا حيويًا لتصميم الجهاز ووظائفه.مع زيادة قوة الأجهزة الإلكترونية وانخفاض حجمها، تعد طرق تبديد الحرارة الفعالة أمرًا بالغ الأهمية للحفاظ على الأداء وإطالة العمر الافتراضي.من بين حلول الإدارة الحرارية الرائدة بالوعة الحرارة و لوحات باردة. تستكشف هذه المقالة الاختلافات الرئيسية بين هاتين التقنيتين، وترشدك إلى اتخاذ قرار مستنير لتطبيقك.

ما هو بالوعة الحرارة؟

التعريف والبنية الأساسية

A تقليل الحرارة هو جهاز سلبي ينقل الحرارة من مكون إلكتروني أو ميكانيكي إلى وسط سائل، عادة هواء أو سائل تبريد، مما يضمن بقاء درجة حرارة المكون ضمن الحدود الآمنة.

كيف تعمل المشتتات الحرارية (مبدأ الحمل الحراري)

تعمل المبددات الحرارية على مبدأ الحمل الحراري.فهي تمتص الحرارة من الجهاز وتبددها في البيئة المحيطة.تعمل الزعانف والأسطح الممتدة للمشتت الحراري على زيادة مساحة السطح لتبديد الحرارة، مما يعزز كفاءة عملية التبريد.

المواد الشائعة المستخدمة

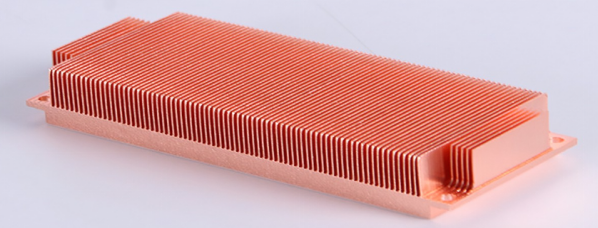

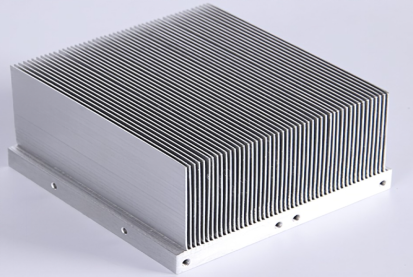

عادةً ما تُصنع المشتتات الحرارية من الألومنيوم أو نحاس بسبب الموصلية الحرارية الممتازة.الألومنيوم خفيف الوزن وفعال من حيث التكلفة، مما يجعله خيارًا شائعًا.النحاس، على الرغم من أنه أثقل وأكثر تكلفة، يقدم أداءً حراريًا فائقًا.

التطبيقات النموذجية

تستخدم المشتتات الحرارية على نطاق واسع في العديد من التطبيقات، بما في ذلك أجهزة الكمبيوتر, الإنارة بالصمام المضيء, إلكترونيات الطاقة، و مكونات السيارات. وهي فعالة بشكل خاص في البيئات التي يمكن فيها إدارة تدفق الهواء والتحكم فيه.

ما هو الطبق البارد؟

التعريف والبنية الأساسية

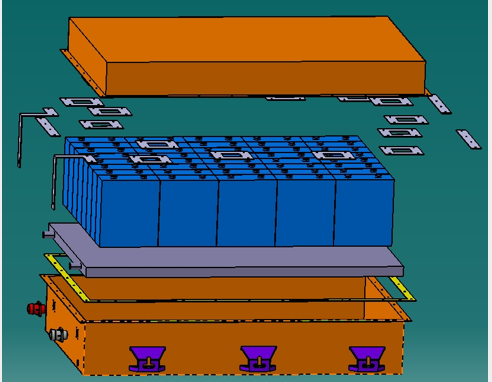

A لوحة باردة هو جهاز تبريد نشط يستخدم التبريد السائل لإدارة الحرارة الناتجة عن المكونات الإلكترونية.يتكون من لوحة ذات قنوات داخلية يتدفق من خلالها سائل التبريد ويمتص الحرارة وينقلها بعيدًا عن الجهاز.

كيف تعمل الألواح الباردة (مبدأ التوصيل)

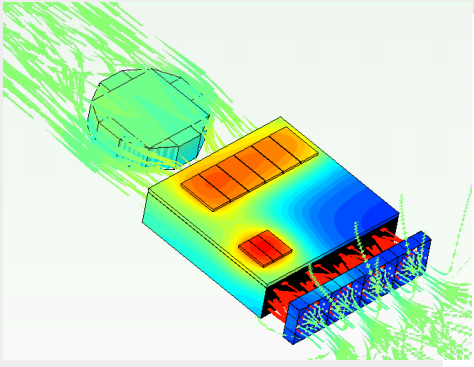

تعمل الألواح الباردة على مبدأ التوصيل.يمتص المبرد الحرارة مباشرة من الجهاز، وينقلها إلى مبادل حراري أو مشعاع ويبددها في البيئة.توفر هذه الطريقة تبريدًا فعالًا وموجهًا.

المواد والمبردات الشائعة المستخدمة

تصنع الألواح الباردة عادة من نحاس أو الألومنيوم، تشبه المشتتات الحرارية.يمكن أن تختلف المبردات، ولكن الخيارات الشائعة تشمل ماء, مخاليط جليكول الماء، والمتخصصة السوائل العازلة للتطبيقات الحساسة.

التطبيقات النموذجية

تُستخدم الألواح الباردة في التطبيقات عالية الطاقة حيث يكون تبريد الهواء غير كافٍ.تشمل الاستخدامات الشائعة مراكز البيانات, معدات طبية, الالكترونيات العسكرية، و الحوسبة عالية الأداء أنظمة.

الاختلافات الرئيسية بين المشتتات الحرارية والألواح الباردة

آلية نقل الحرارة (الحمل مقابل التوصيل)

· المشتتات الحرارية: يعتمد على الحمل الحراري لتبديد الحرارة في الهواء المحيط.

· الأطباق الباردة: يستخدم التوصيل لنقل الحرارة إلى المبرد الذي يحملها بعيدا.

كفاءة التبريد والقدرة

· المشتتات الحرارية: مناسبة للتطبيقات ذات الأحمال الحرارية المعتدلة.تعتمد كفاءتها على تدفق الهواء والظروف المحيطة.

· الأطباق الباردة: يمكنه التعامل مع الأحمال الحرارية العالية وتوفير أداء تبريد أكثر اتساقًا، خاصة في الأماكن الضيقة.

اعتبارات الحجم والوزن

· المشتتات الحرارية: بشكل عام أكبر وأثقل بسبب الحاجة إلى مساحة سطحية واسعة.

· الأطباق الباردة: أكثر إحكاما وأخف وزنا، مما يجعلها مناسبة للتطبيقات ذات المساحة المحدودة.

مقارنة التكاليف

· المشتتات الحرارية: عادة ما تكون أكثر فعالية من حيث التكلفة بسبب التصميم والمواد الأبسط.

· الأطباق الباردة: وهي أكثر تكلفة بسبب تعقيد التصميم والحاجة إلى مكونات إضافية مثل المضخات والمبادلات الحرارية.

متطلبات الصيانة

· المشتتات الحرارية: تتطلب الحد الأدنى من الصيانة، خاصة التنظيف، لمنع تراكم الغبار.

· الأطباق الباردة: تحتاج إلى صيانة دورية لضمان جودة سائل التبريد وسلامة النظام.

المرونة وقابلية التوسع

· المشتتات الحرارية: مرونة محدودة في تغييرات التصميم بمجرد تنفيذها.

· الأطباق الباردة: توفر قدرًا أكبر من المرونة وقابلية التوسع، مما يجعلها مناسبة للتطبيقات المخصصة والمتطورة.

الاختيار بين المشتتات الحرارية والألواح الباردة

عوامل في الاعتبار

عند الاختيار بين المشتتات الحرارية والألواح الباردة، ضع في اعتبارك عوامل مثل:

· الحمل الحراري: قد تتطلب الأحمال الحرارية العالية ألواحًا باردة.

· ضيق المساحة: المساحة المحدودة قد تفضل الأطباق الباردة.

· ميزانية: تعتبر المشتتات الحرارية عمومًا أكثر ملائمة للميزانية.

· قدرات الصيانة: النظر في متطلبات الصيانة والموارد المتاحة.

السيناريوهات التي يفضل فيها المشتتات الحرارية

تعتبر المشتتات الحرارية مثالية للتطبيقات التي تحتوي على:

· أحمال حرارية معتدلة

· تدفق الهواء الكافي للحمل الحراري

· القيود المفروضة على الميزانية

· الحد الأدنى من إمكانيات الصيانة

السيناريوهات التي تكون فيها الأطباق الباردة مفيدة

الأطباق الباردة مناسبة لـ:

· بيئات الحمل الحراري العالي

· تطبيقات مساحة محدودة

· الحوسبة عالية الأداء أو الإلكترونيات الحساسة

· الحالات التي يكون فيها التحكم الدقيق في درجة الحرارة أمرًا ضروريًا

الاتجاهات الناشئة والابتكارات

التقدم في تقنيات المشتت الحراري والألواح الباردة

تشمل الابتكارات الحديثة في الإدارة الحرارية ما يلي:

· المشتتات الحرارية المطبوعة ثلاثية الأبعاد: تقديم أشكال هندسية معقدة لتحسين الأداء.

· مواد متطورة، مثل الجرافين، يوفر التوصيل الحراري الفائق.

· الحلول الهجينة: الجمع بين المشتتات الحرارية والألواح الباردة للحصول على الأداء الأمثل.

دمج كلتا التقنيتين في الحلول الهجينة

تعمل حلول الإدارة الحرارية الهجينة على الاستفادة من نقاط القوة لكل من المشتتات الحرارية والألواح الباردة، مما يوفر أداءً ومرونة محسنين.أصبحت هذه الأنظمة ذات شعبية متزايدة في التطبيقات ذات الطلب العالي مثل مراكز البيانات وأنظمة الحوسبة المتقدمة.

خاتمة

يعد اختيار حل الإدارة الحرارية المناسب أمرًا بالغ الأهمية لتحقيق الأداء الأمثل وطول عمر الأجهزة الإلكترونية. بالوعة الحرارة و لوحات باردة يقدم كل منها مزايا فريدة، ويعتمد الاختيار على متطلبات التطبيق المحددة مثل الحمل الحراري، وقيود المساحة، والميزانية، وقدرات الصيانة.إن فهم الاختلافات الرئيسية والاتجاهات الناشئة يمكّنك من اتخاذ قرار مستنير يلبي احتياجاتك على أفضل وجه.

في وينشير الحرارية، نحن نقدم حلول إدارة حرارية متخصصة مصممة خصيصًا لتلبية متطلباتك.باعتبارنا شركة متخصصة في الإدارة الحرارية، فإننا نقدم مجموعة واسعة من المنتجات والخدمات لضمان تشغيل أجهزتك بكفاءة وموثوقية.

إذا كنت لا تزال تقرر ما إذا كنت تريد اختيار المشتت الحراري أو طبق التبريد، فإن فريقنا في Winshare Thermal موجود لمساعدتك. اتصل بنا للحصول على مشورة الخبراء والحلول المخصصة لاحتياجات الإدارة الحرارية الخاصة بك.
