هيكل أنابيب الحرارة رقيقة جدا

في التطبيقات العملية، أنبوب الحرارة رقيقة جدا فيأنابيب الحرارة بالوعةيعرف عادة بأنه أنبوب حراري مسطح مع سمك أقل من 2.0 ملم. أنابيب حرارة رقيقة جدا رقيقة جدا ويمكن أن تبدد الحرارة مباشرة على سطح المكونات الإلكترونية، لذلك يتم استخدامها على نطاق واسع في الأجهزة الإلكترونية المحمولة أو المحمولة مثل الهواتف الذكية وأجهزة الكمبيوتر المحمول وأجهزة الكمبيوتر الذكية والساعات الذكية. سمك أنابيب الحرارة رقيقة جدا هو 1-2 مم و 0.8-1.2 مم، على التوالي، وسعة نقل الحرارة أعلى من 20 ث؛ للهواتف الذكية أو الساعات الذكية، سماكة أنابيب الحرارة الرقيقة للغاية بين 0.4-0.6 مم، وسعة نقل الحرارة أكبر من 5 W. هناك أربعة أشكال هيكلية رئيسية من أنابيب الحرارة رقيقة جدا: أنابيب الحرارة المسطحة، لوحات درجة حرارة موحدة، أنابيب الحرارة الصغيرة المسطحة وحلقة رقيقة جداأنابيب الحرارة.

أنابيب الحرارة بالارض

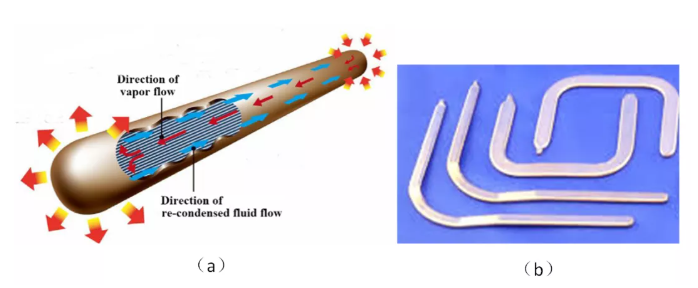

يتم تصنيع أنابيب الحرارة المسطحة من خلال تسطيح أنابيب الحرارة الأسطوانية التقليدية، ومبدأ هيكلها ومبدأ عملها مشابها لأنابيب الحرارة التقليدية، كما هو موضح في الشكل 1. في الاتجاه المحوري، تتكون أنابيب الحرارة المسطحة عموما من التبخر جزء، جزء عازلة حرارية وجزء تكثيف في التسلسل. يحتوي أنبوب الحرارة المسطح على عملية تصنيع مرنة، والهيكل المسطح الطويل الذي يمكنه من تحقيق مصادر حرارية متعددة ونقل الحرارة لمسافات طويلة، ولكنه يحتوي أيضا على أوجه القصور في مساحة سطح صغيرة وشكل واحد. تستخدم أنابيب الحرارة المسطحة بشكل أساسي للأجهزة المحمولة الصغيرة مثل الهواتف الذكية وأجهزة الكمبيوتر اللوحية.

لوحة درجة الحرارة متجانسة.

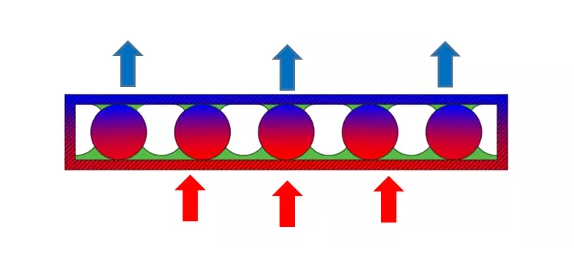

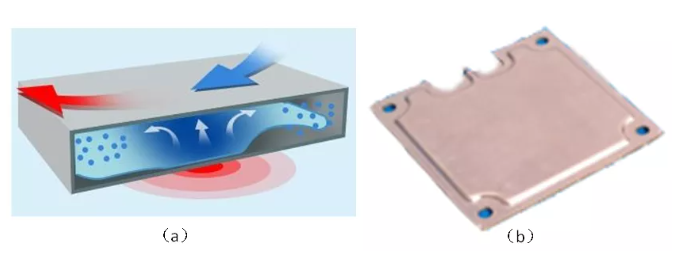

لوحة التجانس هي حاوية مغلقة مع هيكل يشبه اللوحة. الجدار الداخلي للحاوية مغطى بنية الفتيل. يقع المبخر والمكثف على جانبي الحاوية المغلقة. الفتيل الداخلي هو المفتاح لتحسين أداء نقل الحرارة لأنابيب الحرارة. توفر القوة الشعوية المنتجة للطاقة لارتداد السائل، وتعزز تداول سائل العمل، ويحسن كفاءة حرارة تحويل الغاز السائل. بالإضافة إلى ذلك، تتمتع لوحة درجة الحرارة الموحدة بمزايا الوزن الخفيف والهيكل المرن والموصل الحراري القوي، وما إلى ذلك، وخاصة منطقة التكثيف الكبيرة، بحيث تستخدم لوحة درجة الحرارة الموحدة على نطاق واسع لتتبيل الحرارة للمعدات الإلكترونية ذات التدفق الحراري المحلي وبعد

أنابيب الحرارة الصغيرة المسطحة

يشبه أنابيب الحرارة المسطحة لوحة درجة الحرارة الموحدة وتتكون من المبخر، فاطئة سائلة، ومكثف، والكل شيء في شكل ورقة رقيقة. الفرق من لوحة درجة الحرارة الموحدة هو أنابيب الحرارة. يقع المبخر والمكثف على جانبي الفتيل وهو ملامسة وثيقة مع الفتيل. وهكذا، في حين ورث توحيد درجة الحرارة العالية وقدرة نقل الحرارة العالية لوحة درجة الحرارة الموحدة، يتم تقليل سمك الصفيحة المسطحة إلى حد كبير. لذلك، تستخدم أنابيب الحرارة الصغيرة المسطحة بشكل أساسي في تبديد الحرارة للأجهزة الإلكترونية ذات كثافة تدفق الحرارة العالية.

رقيقة جدا حلقة أنابيب الحرارة

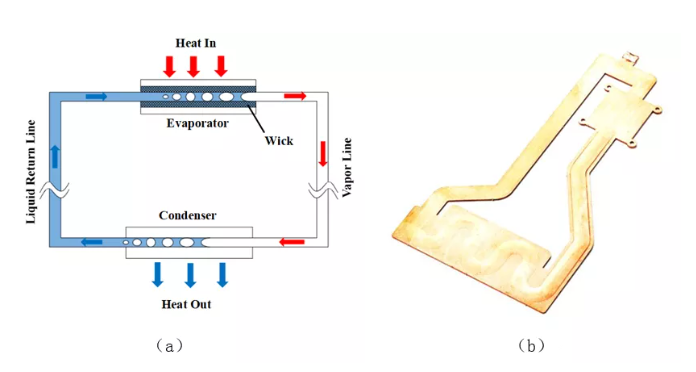

تشبه التكوين ومبدأ العمل من أنابيب حرارة حلقة رقيقة جدا أنابيب حرارة الحلقة التقليدية. تتكون أنابيب حرارة الحلقة الكلاسيكية من المبخر، وهي غرفة تعويض، وقناة بخار، ومكثف، وقناة عودة سائلة، ولديها هيكل حلقة ككل. يقع الهيكل الأساسي للامتصاص السائل في غرفة المبخر والتعويض، ويتكون بقية عناصر الحلقة من أنابيب ناعمة مسورة. يمكن أن تقلل الأنابيب السلسة المسورة من مقاومة تدفق المبخر برفق السائل العامل، مما يجعل الأنابيب الحرارية الرقيقة للغاية مناسبة بشكل خاص لنقل الحرارة لمسافات طويلة. أنابيب حرارة الحلقة الرقيقة للغاية لديها مبخر مستقل ومكثف، لذلك، لا يمكن فقط القضاء على تأثير entrainment، ولكن أيضا يمكن نقل المزيد من الحرارة. لذلك، يمكن استخدام أنابيب حرارة حلقة رقيقة جدا للتحكم الحراري في بطاريات الطاقة بالإضافة إلى تبديد الحرارة للأجهزة المحمولة.
